Van Cửa Phai – Thiết Bị Kiểm Soát Dòng Nước Tối Ưu Trong Hệ Thống Thủy Công

Trong các hệ thống hạ tầng thủy lợi, kênh dẫn nước, trạm xử lý nước hay các bể chứa quy mô lớn, việc đóng mở hoặc cô lập dòng chảy tại các điểm có tiết diện rộng luôn đặt ra bài toán kỹ thuật nan giải. Các kỹ sư vận hành thường xuyên phải đối mặt với áp lực dòng nước lớn, môi trường chứa nhiều bùn cặn, rác thải hoặc hóa chất ăn mòn. Nếu không có giải pháp thiết bị chuyên dụng, việc kiểm soát dòng chảy sẽ trở nên cực kỳ khó khăn, gây thất thoát nước và đe dọa sự an toàn của toàn bộ công trình.

Đứng trước các yêu cầu khắt khe này, van cửa nổi lên như một thiết bị thủy công cốt lõi, giúp quản lý và điều tiết dòng nước một cách an toàn và chính xác.

Van Cửa Phai Là Gì?

Van cửa là thiết bị dùng để đóng, mở hoặc kiểm soát dòng nước bằng một tấm cửa phai chuyển động theo phương thẳng đứng hoặc cơ cấu nâng hạ tương ứng. Van thường được sử dụng tại các kênh dẫn, cống thoát nước, bể chứa, nhà máy xử lý nước và các công trình thủy lợi nhằm cô lập hoặc điều tiết lưu lượng dòng chảy theo nhu cầu vận hành.

Khác với các dòng van đường ống thông thường vốn được thiết kế cho các đoạn ống kín chịu áp lực cao, van cửa chuyên trị các không gian mở như miệng cửa xả, mương dẫn hay vách bể. Thiết bị này cho phép kiểm soát hiệu quả các dòng chảy có tiết diện cực lớn mà các dòng van cơ khí khác không thể đáp ứng được.

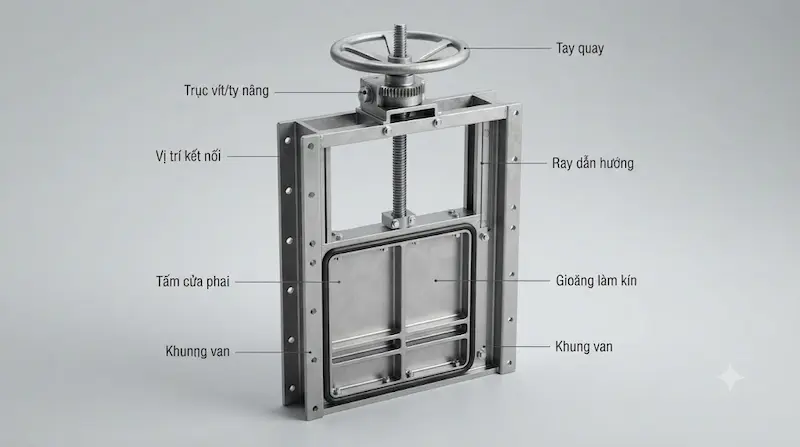

Cấu Tạo Van Cửa Phai Gồm Những Bộ Phận Nào?

Để chịu được áp lực nước khổng lồ và vận hành bền bỉ trong môi trường khắc nghiệt, một bộ van cửa chuẩn kỹ thuật được cấu thành từ các thành phần chính:

• Khung van: Khung kim loại cố định trực tiếp vào kết cấu bê tông của công trình, chịu toàn bộ lực tác động và định hướng chuyển động cho tấm cửa.

• Cửa phai (Tấm chắn): Tấm chắn chính trực tiếp chặn dòng nước, di chuyển lên xuống để đóng mở. Vật liệu được chế tạo tùy thuộc vào tính chất môi chất.

• Gioăng làm kín: Bố trí quanh khung hoặc cánh cửa nhằm hạn chế tối đa tình trạng rò rỉ nước khi van đóng kín.

• Trục vít / Ty nâng: Thanh ren cơ khí truyền chuyển động lực học từ bộ phận vận hành đến tấm cửa phai.

• Bộ phận vận hành: Có thể là tay quay cơ học, vít me, hộp số giảm tốc, hoặc các bộ truyền động điện tự động hóa từ xa.

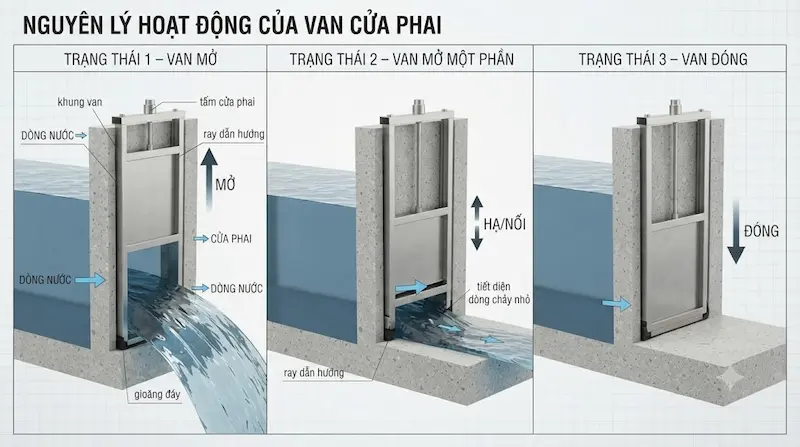

Nguyên Lý Hoạt Động Của Van Cửa

Cơ chế vận hành của thiết bị dựa trên nguyên lý chuyển động tịnh tiến: Cơ cấu vận hành (tay quay hoặc motor) truyền lực qua trục vít → làm tấm cửa phai nâng lên hoặc hạ xuống → thay đổi tiết diện dòng chảy qua cửa cống hoặc mương dẫn.

Khi cửa được nâng lên, dòng nước được mở hoàn toàn; khi cửa hạ xuống, dòng chảy bị thu hẹp hoặc đóng lại hoàn toàn. Khi cửa tiếp xúc chặt chẽ với hệ thống gioăng cao su xung quanh khung, lực ép tạo ra độ kín khít tuyệt đối. Cần lưu ý rằng phần lớn các dòng van cửa được tối ưu hóa cho mục đích đóng/mở và cô lập dòng hơn là điều tiết lưu lượng liên tục ở các góc mở trung gian, trừ các thiết kế chuyên dụng.

Các Loại Van Cửa Phai Phổ Biến

Tùy theo cấu trúc công trình và hướng dòng chảy, thiết bị được chia thành các chủng loại sau:

• Van cửa một chiều: Được thiết kế để chặn dòng nước theo một hướng nhất định, thường dùng trong hệ thống thoát nước chống ngập ngược.

• Van cửa hai chiều: Có khả năng chịu áp lực nước tác động từ cả hai phía, phù hợp với các hồ điều hòa hoặc hệ thống thủy triều phức tạp.

• Van cửa dạng kênh: Lắp đặt trực tiếp lọt lòng trong các mương, kênh dẫn nước hở.

• Van cửa lắp trên tường: Gắn áp sát vào bề mặt tường bê tông của bể chứa hoặc cửa xả để cô lập các khoang nước.

• Van cửa điều khiển tự động: Tích hợp actuator điện hoặc khí nén, cho phép vận hành tự động từ phòng điều khiển trung tâm mà không cần sức người.

Van Cửa Inox, Gang Và Thép Khác Nhau Thế Nào?

Lưu ý chuyên gia: Không phải lúc nào inox cũng là sự lựa chọn duy nhất. Việc chọn vật liệu phải dựa trên độ pH của nước, hàm lượng hóa chất, nhiệt độ và yêu cầu tuổi thọ công trình.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Van Cửa

Để đặt hàng hoặc thiết kế chính xác, các kỹ sư cần xác định rõ các thông số cốt lõi sau:

• Kích thước cửa: Chiều rộng và chiều cao lọt lòng của kênh hoặc ô cửa cần lắp đặt (Ví dụ: $1000\times1000mm$, $2000\times2000mm$...).

• Áp lực nước: Mức nước tối đa phía trước và phía sau van để tính toán độ dày tấm cửa và chống biến dạng.

• Vật liệu chế tạo: Inox, gang hoặc thép phủ sơn epoxy cùng vật liệu gioăng (EPDM, NBR...).

• Kiểu làm kín: Chế độ làm kín 1 chiều hay 2 chiều.

• Phương thức vận hành: Tay quay, hộp số vô lăng, hay tích hợp động cơ điện (Electric Actuator).

• Môi chất: Nước sạch, nước thải sinh hoạt, nước thô hay nước nhiễm mặn, hóa chất.

Van Cửa Phai Khác Van Cổng Như Thế Nào?

Nhiều người thường nhầm lẫn giữa hai thiết bị này do cùng có chức năng đóng mở dòng nước:

• Về không gian lắp đặt: Van cửa chuyên dùng cho kênh, mương hở, vách bể chứa và các công trình thủy công lớn; trong khi van cổng chỉ lắp đặt trên các hệ thống đường ống kín.

• Về cấu tạo: Van cửa sử dụng tấm chắn dạng phẳng trượt trên khung; van cổng sử dụng đĩa van đúc nguyên khối nằm bên trong thân van khép kín.

• Về kích thước: Van cửa có thể thiết kế với kích thước khổng lồ lên tới vài mét vuông, vượt xa giới hạn đường kính tiêu chuẩn (DN) của van cổng thông thường.

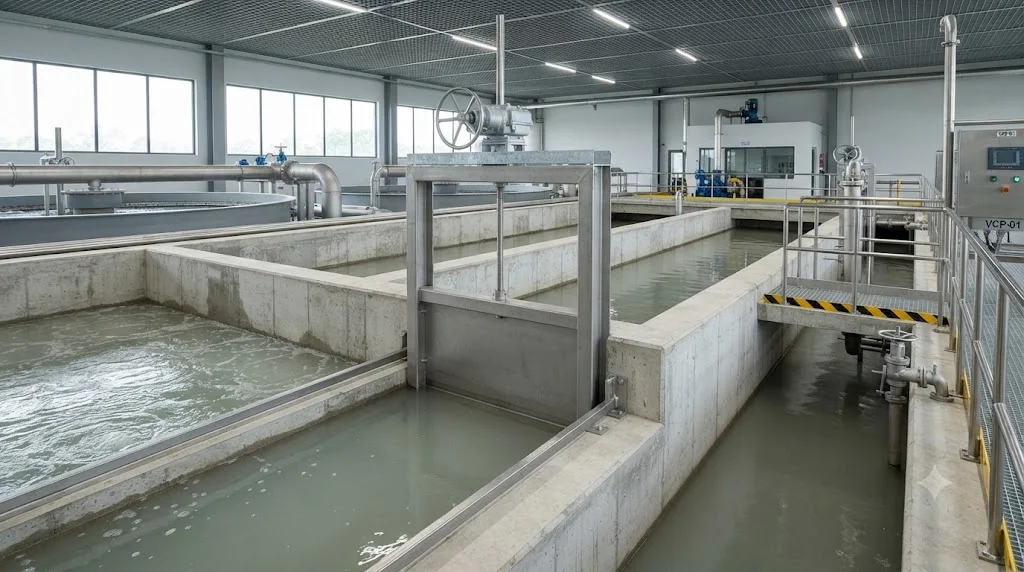

Van Cửa Được Sử Dụng Ở Đâu?

Thiết bị đóng vai trò huyết mạch trong nhiều ngành công nghiệp và hạ tầng:

• Nhà máy xử lý nước cấp và trạm xử lý nước thải đô thị.

• Hệ thống kênh dẫn nước tưới tiêu nông nghiệp và công trình thủy lợi.

• Các cống thoát nước đô thị, hệ thống chống ngập úng và trạm bơm.

• Hồ điều hòa, bể chứa nước phòng cháy chữa cháy và các bể lắng trong nhà máy.

• Sơ đồ bố trí điển hình: Kênh dẫn nước mở 🠲 Van cửa 🠲 Bể chứa trung gian 🠲 Trạm bơm công nghệ.

Những Sai Lầm Thường Gặp Khi Chọn Và Sử Dụng Van Cửa Phai

1. Chỉ quan tâm đến kích thước chiều rộng/cao: Bỏ qua bài toán tính toán áp lực nước tác động, khiến tấm cửa bị cong vênh, rò rỉ khi áp suất tăng cao.

2. Chọn sai vật liệu: Sử dụng vật liệu gang hoặc thép thường trong môi trường nước thải hóa chất ăn mòn mạnh, dẫn đến hỏng hóc chỉ sau thời gian ngắn.

3. Bỏ qua yếu tố hướng áp lực: Lắp đặt sai kiểu làm kín (chọn nhầm van 1 chiều cho hệ thống có áp lực đảo chiều), gây rò rỉ nước nghiêm trọng.

4. Không bảo trì cơ cấu ty nâng: Để trục vít khô dầu, bám cặn bẩn, gây kẹt cứng hoặc đứt gãy ty khi vận hành.

5. Chọn bộ truyền động điện không đủ công suất (torque): Lực nâng không đủ để kéo cửa phai khi có tải trọng nước đè nặng phía trước.

Hướng Dẫn Chọn Van Cửa Phù Hợp

Quy trình lựa chọn chuẩn kỹ thuật gồm 8 bước:

• Bước 1: Xác định chính xác vị trí lắp đặt (lắp trên tường bể, lọt lòng kênh hay đầu cống).

• Bước 2: Đo đạc kích thước thực tế của ô chờ, chiều rộng và chiều cao kênh dẫn.

• Bước 3: Tính toán mức nước tối đa và áp lực tác động lên bề mặt cửa phai.

• Bước 4: Xác định đặc tính môi chất (nước sạch, nước thải có lẫn rác hay hóa chất).

• Bước 5: Lựa chọn vật liệu chế tạo khung, cánh cửa và gioăng tương thích.

• Bước 6: Chọn kiểu làm kín (1 chiều hay 2 chiều tùy theo chế độ dòng chảy).

• Bước 7: Chọn phương thức vận hành (vận hành thủ công bằng tay quay hoặc tự động hóa bằng điện).

• Bước 8: Đảm bảo không gian thao tác bảo trì, kiểm tra định kỳ hệ thống ty nâng và gioăng làm kín.

Checklist Nhanh Trước Khi Đặt Hàng

•  Kích thước chiều rộng và chiều cao ô cửa

•  Vị trí lắp đặt (Kênh hở, vách bể hay miệng cống)

•  Mức áp lực nước tác động tối đa

•  Hướng chịu lực của dòng nước (1 chiều hoặc 2 chiều)

•  Tính chất môi chất (Nước sạch, nước thải, bùn cặn)

• Nhiệt độ và môi trường xung quanh

•  Vật liệu khung và cánh van (Inox / Gang / Thép)

•  Chất liệu gioăng làm kín

•  Phương thức điều khiển (Tay quay, hộp số hay Actuator điện)

•  Yêu cầu về nguồn điện (nếu dùng tự động hóa)

Câu Hỏi Thường Gặp Về Van Cửa Phai

Van cửa là gì?

Đây là thiết bị thủy công chuyên dụng dùng để đóng mở, điều tiết hoặc cô lập dòng nước tại các kênh, cống, mương hở và vách bể chứa.

Van cửa có dùng cho nước thải được không?

Hoàn toàn được. Tuy nhiên cần lựa chọn đúng vật liệu chống ăn mòn (như Inox 304/316) và gioăng cao su chuyên dụng để chống bám cặn bẩn.

Van cửa inox có ưu điểm gì?

Inox mang lại khả năng chống rỉ sét tuyệt vời, trọng lượng tối ưu hơn gang và tuổi thọ cao trong nhiều môi trường nước khác nhau.

Có thể vận hành van cửa bằng điện không?

Có. Hệ thống hoàn toàn có thể tích hợp bộ truyền động điện (actuator) để điều khiển đóng mở từ xa thông qua tủ điện hoặc trung tâm SCADA.

Van cửa phai khác van cổng ở điểm nào?

Van cửa phai được thiết kế chuyên biệt cho kênh mương và không gian mở với kích thước lớn, trong khi van cổng chỉ dùng để khóa ống kín áp lực cao.

Kết Luận: Lựa Chọn Van Cửa Phai Chuẩn Xác Cho Hiệu Quả Thủy Công Bền Vững

Việc đầu tư hệ thống van cửa phai đạt chuẩn kỹ thuật đóng vai trò quyết định đến sự an toàn và hiệu quả vận hành của toàn bộ công trình thủy lợi, trạm bơm hay nhà máy xử lý nước. Hãy luôn tính toán kỹ lưỡng về áp lực nước, kích thước kết cấu và điều kiện môi trường để lựa chọn đúng chủng loại thiết bị, giúp công trình vận hành bền bỉ và tối ưu hóa chi phí dài hạn.
