Van Cao Áp Là Gì? Hướng Dẫn Kỹ Thuật Chọn Van Chuẩn Cho Hệ Thống Áp Suất Cao

Trong một hệ thống đường ống công nghiệp, van cao áp không chỉ đảm nhận nhiệm vụ đóng/ngắt dòng chảy mà còn phải chịu đựng áp lực tác động liên tục lên thân van, đĩa van, trục và các vị trí làm kín. Việc lựa chọn không đúng cấp áp suất không chỉ gây rò rỉ, biến dạng vật liệu mà còn tiềm ẩn nguy cơ mất an toàn nghiêm trọng cho cả hệ thống.

Cần làm rõ rằng van cao áp không đơn thuần là “van chịu áp lực lớn”. Khả năng chịu áp thực tế của một thiết bị phụ thuộc chặt chẽ vào thiết kế, vật liệu chế tạo, tiêu chuẩn kiểm định và cấp áp suất riêng biệt của từng model. Đặc biệt, người dùng cần phân biệt rõ van cao áp công nghiệp với các loại van áp cao dùng trong máy lọc nước dân dụng (vốn là các công tắc áp suất có chức năng hoàn toàn khác biệt). Bài viết dưới đây sẽ cung cấp góc nhìn chuyên sâu về cách chọn và vận hành van cao áp một cách an toàn, hiệu quả.

Kiến thức nền

Van cao áp là gì?

Van cao áp là dòng van được thiết kế chuyên biệt để kiểm soát, đóng/mở hoặc điều tiết dòng chảy trong các hệ thống làm việc ở điều kiện áp suất cao. Sản phẩm được tối ưu hóa về độ dày thân van, cơ cấu làm kín và vật liệu chế tạo để chịu được cấp áp suất (PN hoặc Class) và môi chất cụ thể của từng hệ thống.

Cần lưu ý rằng khái niệm "cao áp" không cố định bằng một con số duy nhất cho mọi loại van. Khả năng làm việc của van được xác định thông qua các thông số kỹ thuật tiêu chuẩn như PN (Pressure Nominal), Class (định mức ASME), áp suất làm việc và nhiệt độ vận hành tối đa. Việc hiểu rõ các cấp áp suất như PN16, PN25, PN40 hay Class 150, 300, 600... là chìa khóa để kỹ thuật viên lựa chọn đúng thiết bị, tránh tình trạng "quá tải" hoặc lãng phí ngân sách cho những thiết bị dư thừa công năng.

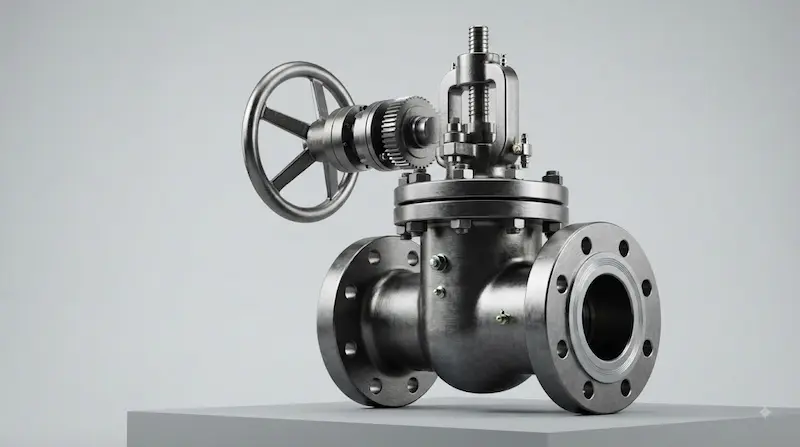

Cấu tạo và nguyên lý hoạt động của van cao áp

Cấu tạo và nguyên lý hoạt động của van cao áp

Cấu tạo kỹ thuật

Một thiết bị chịu áp suất cao thường được gia cố kỹ lưỡng hơn các dòng van dân dụng với các thành phần chủ chốt:

• Thân van: Thường được đúc dày hoặc rèn từ thép chịu lực, thép hợp kim để chống biến dạng.

• Nắp van: Liên kết chặt chẽ với thân van bằng bu lông cường độ cao để chống rò rỉ.

• Bộ phận đóng mở (Đĩa/Cửa/Bi): Chế tạo từ vật liệu cứng, chịu mài mòn tốt.

• Ty hoặc trục van: Thiết kế có khả năng chống uốn và chịu lực đẩy dọc trục.

• Ghế van và Gioăng/Phớt làm kín: Đây là "trái tim" của van cao áp, cần vật liệu chịu nhiệt và áp lực cao như Teflon, Graphite hoặc kim loại-kim loại.

• Tay quay/Bộ truyền động: Hỗ trợ lực vận hành cho các van có kích thước lớn.

Nguyên lý vận hành

Không có một nguyên lý duy nhất cho mọi van cao ; chúng hoạt động dựa trên thiết kế cấu tạo đặc thù:

• Van bi: Xoay quả bi rỗng bên trong để đóng/mở dòng chảy.

• Van cổng: Nâng hạ đĩa van dạng cổng để ngăn chặn hoàn toàn dòng chảy.

• Van cầu: Dịch chuyển đĩa van theo phương vuông góc với dòng chảy, giúp điều tiết lưu lượng chính xác.

• Van một chiều: Tự động đóng ngắt nhờ sự chênh lệch áp suất khi dòng chảy đảo chiều.

Phân tích chuyên sâu

Các loại van cao phổ biến

Van bi cao áp: Điểm cộng lớn là tốc độ đóng/mở cực nhanh và khả năng làm kín tốt, phù hợp cho các hệ thống cần cô lập dòng chảy tức thì.

Van cổng cao áp: Ưu tiên cho nhu cầu đóng/mở hoàn toàn trên các tuyến ống lớn, thường được dùng trong các đường ống chính của nhà máy.

Van cầu cao áp: Được lựa chọn khi hệ thống không chỉ cần đóng/mở mà còn cần kiểm soát, điều tiết lưu lượng dòng chất lỏng hoặc hơi.

Van một chiều cao áp: Thiết bị "vệ sĩ" tự động ngăn dòng chảy ngược, bảo vệ máy bơm và thiết bị áp suất khỏi hiện tượng búa nước.

Van bướm cao áp: Thiết kế gọn nhẹ cho đường ống đường kính lớn, tuy nhiên người dùng phải kiểm tra bảng thông số (Pressure-Temperature Rating) của từng model, vì không phải loại van bướm nào cũng đáp ứng điều kiện áp suất siêu cao.

Thông số kỹ thuật quan trọng của van cao

Để tối ưu hóa chi phí và đảm bảo an toàn, cần nắm vững các thông số:

• PN (Pressure Nominal): Chỉ số danh nghĩa theo tiêu chuẩn châu Âu (VD: PN16, PN40, PN100). Lưu ý rằng PN không phải là áp suất tối đa trong mọi điều kiện, nó còn phụ thuộc vào nhiệt độ.

• Class (ASME): Tiêu chuẩn áp suất phổ biến (Class 150, 300, 600, 900, 1500...).

• Nhiệt độ làm việc: Yếu tố then chốt, đặc biệt với hơi bão hòa, dầu nóng hoặc khí nén cao áp.

• Vật liệu: Inox (chống ăn mòn), thép carbon (chịu lực), hoặc thép hợp kim cho điều kiện nhiệt độ khắc nghiệt.

• Môi chất: Quyết định vật liệu làm kín (gioăng) để không bị ăn mòn hoặc thoái hóa dưới áp lực.

PN và Class khác nhau như thế nào?

Đây là vấn đề gây nhiều nhầm lẫn nhất trong kỹ thuật. PN thường thấy trong tiêu chuẩn ISO/DIN (châu Âu), trong khi Class xuất phát từ tiêu chuẩn ASME/ANSI (Mỹ). Không bao giờ có bảng quy đổi tương đương hoàn toàn kiểu "PN40 = Class 300". Khả năng chịu áp thực tế của van phải được tra cứu dựa trên bảng biểu Pressure-Temperature Rating của nhà sản xuất. Ví dụ, một van Class 300 làm bằng thép carbon sẽ có khả năng chịu áp khác hoàn toàn khi ở nhiệt độ 200°C so với 400°C. Do đó, hãy luôn kiểm tra tài liệu kỹ thuật (datasheet) thay vì dựa vào kinh nghiệm cảm tính.

Tại sao van cao dễ gặp vấn đề rò rỉ hoặc hư hỏng?

Rò rỉ không chỉ làm mất mát năng lượng mà còn gây nguy hiểm. Các nguyên nhân phổ biến bao gồm:

• Chọn sai vật liệu gioăng: Dưới áp suất cực đại, gioăng không tương thích sẽ bị đùn hoặc biến dạng.

• Hiện tượng búa nước (Water Hammer): Áp suất tăng đột ngột vượt quá định mức chịu đựng của van.

• Lắp đặt sai cách: Siết ốc mặt bích không đều gây cong vênh trục van.

• Cặn bẩn: Tạp chất trong đường ống làm trầy xước bề mặt làm kín (ghế van), khiến van không thể đóng kín hoàn toàn.

• Bỏ qua định kỳ: Các chi tiết làm kín (gioăng/phớt) bị lão hóa sau thời gian dài chịu áp lực.

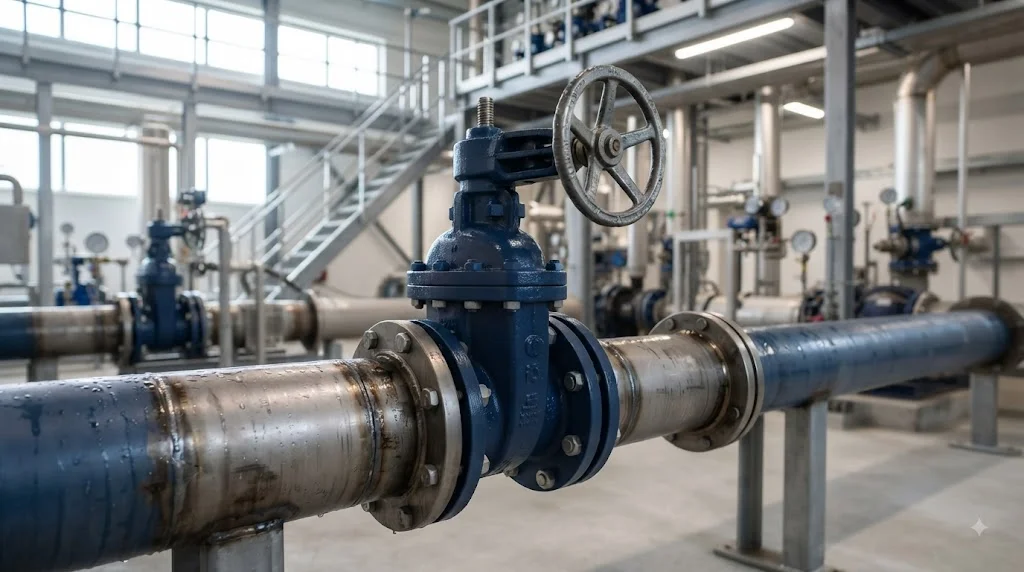

Ứng dụng thực tế

Van cao được sử dụng ở đâu?

• Dầu khí: Các đường ống dẫn dầu, khí gas dưới áp lực rất lớn đòi hỏi độ kín tuyệt đối.

• Công nghiệp hóa chất: Hệ thống dẫn truyền hóa chất cần vật liệu thân van trơ với môi chất.

• Nhà máy điện: Hệ thống lò hơi, nước cấp áp suất cao sử dụng van để quản lý hơi nhiệt độ và áp suất cực cao.

• Hệ thống máy nén & cấp khí: Nơi áp suất dao động mạnh và yêu cầu thiết bị chịu lực tốt.

Khi nào cần sử dụng van cao ?

Không nên dùng van cao chỉ vì tâm lý "càng chịu áp cao càng tốt". Việc lắp một chiếc van quá khổ so với yêu cầu sẽ làm tăng chi phí đầu tư, tăng trọng lượng trên đường ống và đôi khi còn gây khó khăn cho việc bảo trì. Chỉ nên sử dụng khi:

Áp suất hệ thống vượt ngưỡng cho phép của van tiêu chuẩn.

Có rủi ro về tăng áp đột ngột trong hệ thống.

Môi chất vận chuyển là chất nguy hiểm hoặc độc hại.

Hệ thống yêu cầu độ kín khít cao (đối với khí nén hoặc hơi tinh khiết).

Hướng dẫn / Checklist

Cách chọn van cao phù hợp (Quy trình 8 bước)

Xác định môi chất: Khí, lỏng, hơi hay hóa chất?

Xác định áp suất: Cả áp suất vận hành bình thường và áp suất tối đa (bao gồm các cú sốc áp suất).

Xác định nhiệt độ: Đừng quên nhiệt độ ảnh hưởng trực tiếp đến khả năng chịu áp của vật liệu.

Xác định kích thước (DN): Chọn đúng kích thước ống kết nối.

Chọn loại van: Cô lập dòng (Bi/Cổng) hay điều tiết (Cầu).

Chọn vật liệu: Đảm bảo thân và gioăng tương thích môi chất.

Kiểm tra tiêu chuẩn: PN, Class, ANSI, JIS, DIN...

Đọc kỹ Datasheet: Luôn kiểm tra biểu đồ áp suất-nhiệt độ của nhà sản xuất.

Checklist trước khi mua và lắp van cao

•  Xác định rõ môi chất và nhiệt độ.

•  Kiểm tra áp suất vận hành và áp suất tối đa.

•  Chọn đúng kích thước DN và tiêu chuẩn kết nối (mặt bích/ren).

•  Đối chiếu tiêu chuẩn vật liệu với tài liệu kỹ thuật.

•  Kiểm tra hướng lắp đặt (đối với van một chiều hoặc van có yêu cầu hướng).

•  Thử nghiệm kín (Pressure test) sau khi hoàn thiện lắp đặt.

FAQ

Van cao áp là gì?

 Van cao là dòng van được thiết kế chuyên biệt để làm việc trong các hệ thống có áp suất cao, với vật liệu, kết cấu, bộ phận làm kín và cấp áp suất phù hợp với điều kiện vận hành cụ thể.

Van cao chịu được bao nhiêu bar?

 Không có con số cố định. Khả năng chịu áp phụ thuộc vào cấp áp suất (PN/Class), loại vật liệu và nhiệt độ của hệ thống. Bạn cần tra cứu datasheet của model cụ thể.

Van bi hay van cổng phù hợp với hệ thống cao áp hơn?

 Cả hai đều có các dòng chuyên dụng cho áp suất cao. Nếu ưu tiên đóng nhanh hãy chọn van bi, nếu ưu tiên dùng cho ống lớn và cần độ bền cơ học cao, van cổng là lựa chọn phổ biến.

PN40 có phải luôn tốt hơn PN25 không?

 Không hẳn. PN cao hơn thường đi kèm với chi phí lớn hơn. Hãy chọn van có cấp PN phù hợp với áp suất thực tế để tối ưu chi phí.

Van cao dùng được cho hơi không?

 Được, nhưng phải kiểm tra kỹ khả năng chịu nhiệt và áp suất của vật liệu làm kín (gioăng).

Kết luận

Việc chọn đúng van cao là yếu tố cốt lõi để đảm bảo sự ổn định của toàn bộ hệ thống công nghiệp. Hãy luôn ghi nhớ: không có một loại van "vạn năng" cho mọi hệ thống, thay vào đó, sự lựa chọn thông minh là sự kết hợp chính xác giữa áp suất, nhiệt độ, môi chất, tiêu chuẩn thiết kế và datasheet của nhà sản xuất.
