Van Chịu Nhiệt Độ Cao Là Gì? Hướng Dẫn Kỹ Thuật Lựa Chọn Chuẩn Cho Hệ Thống Công Nghiệp

Trong các hệ thống vận hành hơi nóng hoặc dầu tải nhiệt, việc lựa chọn sai thiết bị kiểm soát dòng chảy có thể gây ra những hậu quả kỹ thuật nghiêm trọng. Một hệ thống hoạt động ở nhiệt độ cao nhưng sử dụng van có gioăng và vật liệu không phù hợp sẽ đối mặt với rủi ro rò rỉ, lão hóa vật liệu, kẹt van hoặc suy giảm khả năng làm kín chỉ sau một thời gian ngắn.

Nhiệt độ không chỉ tác động lên thân van mà còn ảnh hưởng trực tiếp đến toàn bộ các thành phần cấu tạo như: gioăng (gasket), ghế van (seat), vòng đệm (packing), trục van và thậm chí là khả năng chịu áp suất cho phép của thiết bị. Chính vì vậy, người vận hành tuyệt đối không nên chọn van chịu nhiệt độ cao chỉ dựa trên thông tin quảng cáo sơ sài về nhiệt độ. Thay vào đó, bạn phải kiểm tra tổng thể sự tương thích giữa: Nhiệt độ + Áp suất + Môi chất + Vật liệu + Cấu hình van. Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ chuyên gia để bạn lựa chọn đúng giải pháp cho hệ thống của mình.

Kiến thức nền

Van chịu nhiệt độ cao là gì?

Van chịu nhiệt độ cao là loại van công nghiệp được thiết kế đặc biệt để thực hiện chức năng đóng, mở hoặc điều tiết dòng lưu chất trong các hệ thống vận hành ở điều kiện nhiệt độ cao, với vật liệu thân van, bộ phận làm kín và kết cấu cơ khí được lựa chọn kỹ lưỡng để đáp ứng giới hạn nhiệt độ của hệ thống.

Cần lưu ý rằng không có một mức nhiệt độ duy nhất được quy định là "chịu nhiệt" cho mọi loại van. Thị trường hiện nay cung cấp đa dạng các dòng van làm việc ở mức 200–300°C, trong khi các hệ thống chuyên dụng như dầu tải nhiệt hoặc hơi quá nhiệt có thể yêu cầu những dòng van thép hợp kim thiết kế cho ngưỡng nhiệt cao hơn. Mọi thông số về khả năng chịu nhiệt của thiết bị phải được xác định dựa trên datasheet, tiêu chuẩn sản xuất và bảng thông số nhiệt-áp (Pressure-Temperature Rating) từ nhà sản xuất cụ thể, tránh việc áp dụng máy móc các con số chung chung.

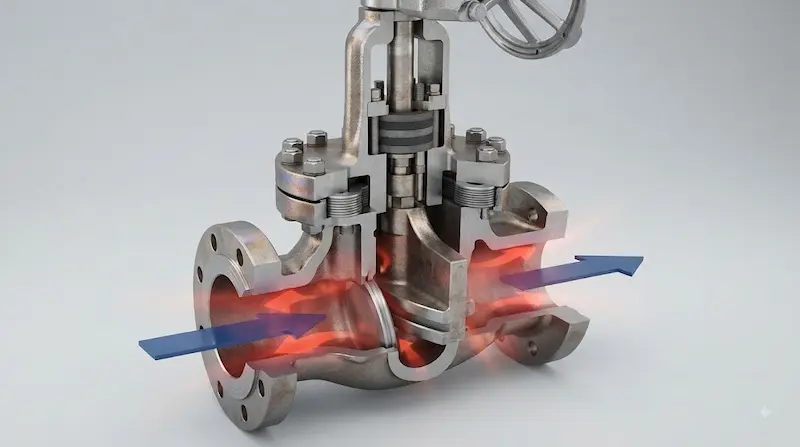

Cấu tạo và nguyên lý hoạt động của van chịu nhiệt

Cấu tạo chuyên sâu

Một bộ van tiêu chuẩn cho môi trường nhiệt cao bao gồm các thành phần cốt lõi:

• Thân van và Nắp van: Thường làm từ thép chịu nhiệt hoặc hợp kim đặc biệt để tránh giãn nở bất thường.

• Bộ phận đóng mở (Đĩa/Bi/Cửa): Chịu được ma sát và ứng suất nhiệt.

• Ghế van (Seat) và Gioăng làm kín: Đây là bộ phận dễ tổn thương nhất. Ở nhiệt độ cao, vật liệu như PTFE có thể biến dạng, do đó van chịu nhiệt thường ưu tiên vật liệu như Graphite, kim loại-kim loại.

• Packing (Vòng đệm trục): Giữ cho trục van không bị rò rỉ khi giãn nở nhiệt.

• Bộ truyền động: Tay quay hoặc bộ điều khiển tự động được cách nhiệt để bảo vệ người vận hành.

Nguyên lý vận hành

Nguyên lý hoạt động của van chịu nhiệt vẫn tuân theo cơ chế đóng mở của từng chủng loại (van bi xoay, van cổng/van cầu nâng hạ), nhưng điểm khác biệt nằm ở độ dung sai cơ khí. Các kỹ sư đã tính toán trước độ giãn nở nhiệt của kim loại để đảm bảo van không bị kẹt cứng (seize) khi hệ thống đạt đến nhiệt độ vận hành tối đa.

Phân tích chuyên sâu

Các loại van chịu nhiệt độ phổ biến

Van bi chịu nhiệt: Phù hợp cho nhu cầu đóng/mở nhanh. Ưu điểm là cấu trúc gọn, nhưng cần đặc biệt chú ý đến vật liệu seat (ghế van) để đảm bảo không bị biến dạng.

Van cầu chịu nhiệt: Đây là lựa chọn tối ưu nếu hệ thống cần điều tiết dòng chảy thường xuyên cho hơi hoặc dầu tải nhiệt. Van cầu có thiết kế chịu lực tốt hơn so với các dòng van phẳng.

Van cổng chịu nhiệt: Thường dùng trong các đường ống cần cô lập hoàn toàn hoặc đóng mở chậm. Không khuyến khích dùng van cổng để điều tiết lưu lượng liên tục.

Van bướm chịu nhiệt: Ưu tiên khi đường kính ống lớn (DN lớn) và trọng lượng là vấn đề cần quan tâm. Cần kiểm tra kỹ liner (lớp lót) và seat.

Van một chiều chịu nhiệt: Đảm bảo hệ thống không bị dòng chảy ngược khi bơm hoặc nồi hơi tạm dừng.

Thông số kỹ thuật cần quan tâm khi chọn van chịu nhiệt độ

• Nhiệt độ vận hành: Cần xác định rõ nhiệt độ trung bình, nhiệt độ cao nhất và tính chất biến động (nhiệt độ liên tục hay chỉ trong thời gian ngắn).

• Áp suất làm việc: Luôn phải đối chiếu Pressure-Temperature rating. Khi nhiệt độ tăng, khả năng chịu áp của vật liệu thường giảm xuống.

• Môi chất: Hơi nước, dầu tải nhiệt hay hóa chất có tính ăn mòn sẽ yêu cầu loại vật liệu thân van và gioăng khác nhau.

• Vật liệu làm kín (Seat & Gioăng): Ở nhiệt độ rất cao, gioăng Graphite hoặc vật liệu kim loại thường thay thế hoàn toàn cho nhựa PTFE/Teflon.

• Kết nối: Với van chịu nhiệt, kiểu kết nối hàn (welding) thường ưu tiên hơn mặt bích (flange) ở những vị trí nhiệt độ cực cao để hạn chế rò rỉ qua gioăng mặt bích.

Van chịu nhiệt bao nhiêu độ? Không có một con số cho mọi loại van

Mỗi dòng sản phẩm van chịu nhiệt độ trên thị trường đều có các giới hạn thiết kế riêng. Không thể đánh đồng van inox 304 và van thép chịu nhiệt có cùng giới hạn. Ví dụ, một dòng van cầu thép có thể đạt mức 425°C, trong khi một số dòng van một chiều chuyên dụng cho nhà máy điện có thể chịu được ngưỡng 450°C hoặc cao hơn. Thông số này là giới hạn vận hành an toàn của từng dòng van cụ thể, không phải là quy chuẩn chung cho mọi thiết bị trên thị trường.

Inox, thép hay vật liệu đặc biệt – loại nào chịu nhiệt tốt hơn?

Câu trả lời tốt nhất không nằm ở vật liệu nào "tốt nhất", mà là vật liệu nào "phù hợp nhất" với áp suất và tính chất hóa học của lưu chất trong hệ thống của bạn.

Tại sao van chịu nhiệt độ dễ bị rò rỉ?

Hiện tượng rò rỉ thường xảy ra do:

• Giãn nở nhiệt: Sự chênh lệch hệ số giãn nở giữa các chi tiết kim loại khiến khe hở làm kín bị mất ổn định.

• Vật liệu lão hóa: Gioăng hoặc packing bị cứng, giòn hoặc mất độ đàn hồi do tiếp xúc nhiệt quá ngưỡng.

• Shock nhiệt: Thay đổi nhiệt độ quá đột ngột gây ứng suất nhiệt lớn lên thân van.

• Lỗi lắp đặt: Không tính đến độ rơ cần thiết cho giãn nở nhiệt khi thi công.

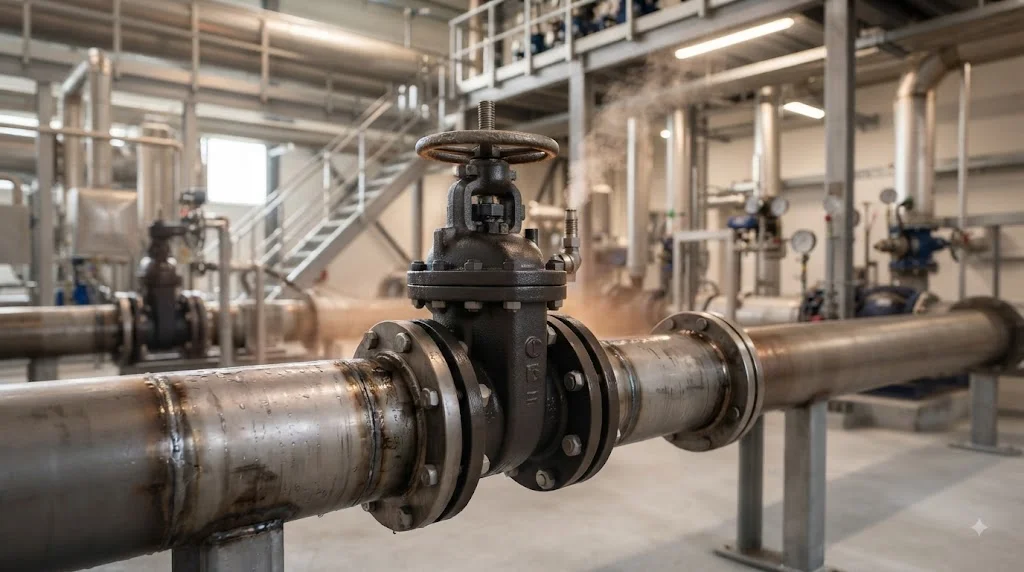

Ứng dụng thực tế

Van chịu nhiệt độ được sử dụng ở đâu?

• Hệ thống lò hơi: Sử dụng cho đường ống dẫn hơi nóng, cấp nước nồi hơi.

• Hệ thống dầu tải nhiệt: Ứng dụng phổ biến trong nhà máy ép gỗ, nhuộm, thực phẩm.

• Nhà máy nhiệt điện: Các tuyến ống dẫn hơi áp suất và nhiệt độ cao.

• Nhà máy hóa chất: Cần van vừa chịu nhiệt, vừa chống ăn mòn hóa học.

Những sai lầm thường gặp khi chọn van chịu nhiệt

• Sai lầm 1: Chỉ nhìn vào vật liệu thân van mà bỏ qua gioăng/seat. Một thân van thép có thể chịu nhiệt 500°C nhưng gioăng PTFE bên trong sẽ hỏng ở 200°C.

• Sai lầm 2: Chỉ quan tâm đến "nhiệt độ tối đa" mà quên xem biểu đồ suy giảm áp suất (de-rating).

• Sai lầm 3: Chọn van điều tiết sai chức năng. Dùng van cổng để tiết lưu sẽ làm hỏng ghế van cực nhanh.

Hướng dẫn / Checklist van chịu nhiệt độ cao

Cách chọn van chịu nhiệt độ phù hợp (8 Bước)

Xác định môi chất: Hơi, dầu, khí hay nước?

Liệt kê ngưỡng nhiệt độ: Bình thường, tối đa và liên tục.

Xác định áp suất: Cả áp suất vận hành và áp suất thử nghiệm.

Chọn loại van: Đóng ngắt hay điều tiết?

Chọn vật liệu: Thân van và bộ phận làm kín.

Kiểm tra loại seat/gioăng: Graphite, kim loại hay vật liệu chuyên dụng?

Lựa chọn kết nối: Mặt bích, ren hay hàn?

Tra cứu Datasheet: Kiểm tra Pressure-Temperature rating cuối cùng.

FAQ

Van chịu nhiệt độ cao là gì?

Là dòng van công nghiệp được thiết kế với vật liệu thân, gioăng, packing chịu được ngưỡng nhiệt độ cao hơn mức thông thường, đảm bảo an toàn cho hệ thống.

Van chịu nhiệt chịu được bao nhiêu độ C?

Tùy model và nhà sản xuất. Cần xem thông số nhiệt-áp (P-T Rating) trên datasheet của chính model đó.

Van inox có chịu được nhiệt độ cao không?

Có thể, nhưng cần kiểm tra mác inox và cấu hình gioăng đi kèm.

Tại sao cần quan tâm đến Pressure-Temperature Rating?

Vì nhiệt độ tăng làm giảm khả năng chịu áp của vật liệu; bạn cần đảm bảo van vẫn an toàn ở điều kiện vận hành khắc nghiệt nhất.

Van bi hay van cầu phù hợp với nhiệt cao?

Cả hai đều có dòng chịu nhiệt, nhưng van cầu thường tốt hơn nếu cần điều tiết lưu lượng thường xuyên.

Kết luận

Việc chọn đúng van chịu nhiệt độ không chỉ giúp đảm bảo sự an toàn cho nhân sự và thiết bị mà còn tối ưu hóa chi phí bảo trì dài hạn. Hãy nhớ rằng, sự an toàn của hệ thống nằm ở sự đồng bộ: thân van, gioăng làm kín và tiêu chuẩn lắp đặt phải khớp hoàn toàn với thông số kỹ thuật của môi chất.
