Foot Valve Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn Van Chân Cho Máy Bơm

Trong các hệ thống máy bơm nước hiện đại, việc duy trì cột nước mồi ổn định luôn là bài toán kỹ thuật hàng đầu. Nếu hệ thống liên tục mất nước mồi, máy bơm sẽ rơi vào trạng thái chạy khô, gây nóng động cơ, cháy phớt và làm sụt giảm nghiêm trọng hiệu suất vận hành. Để xử lý triệt để tình trạng này, sự có mặt của van chân là điều hoàn toàn bắt buộc. Vậy foot valve là gì, cấu tạo ra sao và làm thế nào để lựa chọn đúng loại van phù hợp cho hệ thống? Hãy cùng phân tích chi tiết ngay trong bài viết này.

Foot valve là gì?

Foot valve (van chân, van hút chân) là một loại van một chiều được lắp ở đầu đường ống hút của máy bơm, có nhiệm vụ cho phép dòng chất lỏng đi vào một chiều và ngăn không cho nước chảy ngược lại khi máy bơm dừng hoạt động.

Về mặt thuật ngữ, "Foot" chỉ vị trí lắp đặt ở vị trí thấp nhất (chân) của tuyến ống hút, còn "Valve" là van điều khiển dòng chảy. Bản chất kỹ thuật của thiết bị này là sự kết hợp tích hợp giữa hai bộ phận quan trọng: van một chiều chống chảy ngược và lưới lọc rác bảo vệ. Nhờ sự kết hợp này, van vừa giữ được nước mồi cho máy bơm, vừa ngăn chặn đất cát, rác thải chui vào làm kẹt cánh quạt.

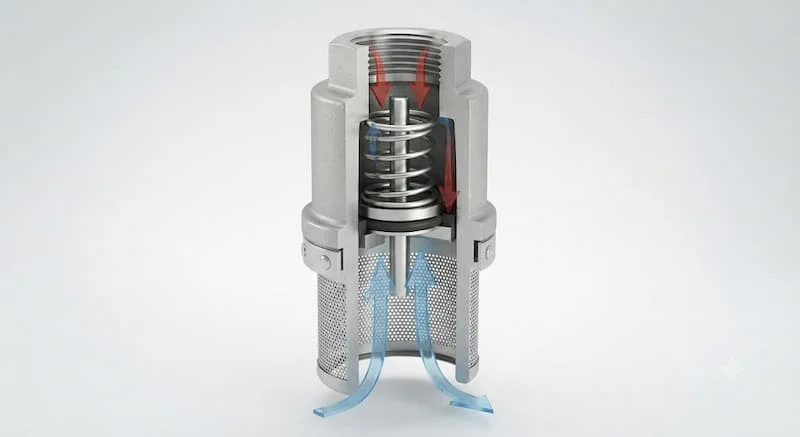

Nguyên lý hoạt động của foot valve

Cơ chế vận hành của foot valve là gì hoàn toàn tự động dựa trên sự chênh lệch áp suất và lực hút của hệ thống:

• Khi máy bơm khởi động: Động cơ tạo ra một lực hút áp suất âm trong đường ống. Lực hút này thắng được trọng lực của lá van và áp lực nước bên ngoài, đẩy lá van mở ra. Nước đi qua lưới lọc, tràn qua thân van và đi vào buồng bơm.

• Khi máy bơm dừng vận hành: Áp suất hút biến mất đột ngột. Lúc này, trọng lực của bản thân lá van cộng với áp lực của cột nước đang có trong ống sẽ lập tức đẩy lá van đóng chặt lại.

Nguyên lý này giúp giữ trọn vẹn cột nước mồi bên trong đường ống hút. Nhờ đó, máy bơm không bị chạy khô trong lần khởi động tiếp theo, ngăn ngừa nguy cơ hư hỏng phớt cơ khí và cháy cuộn dây Stator do quá nhiệt.

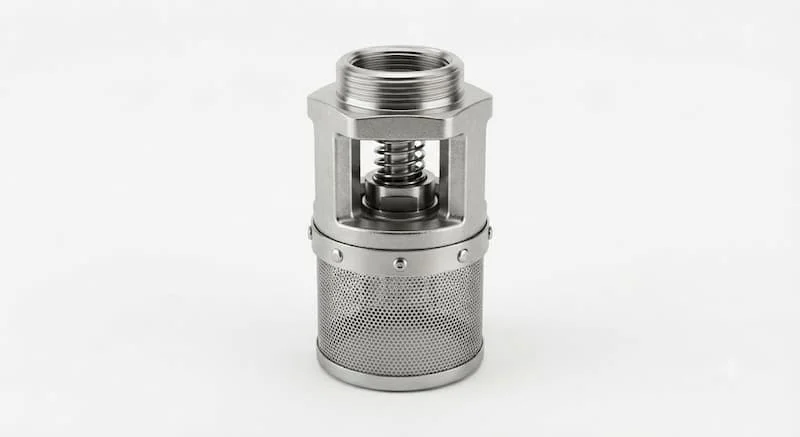

Cấu tạo của foot valve gồm những bộ phận nào?

Một sản phẩm foot valve là gì hoàn chỉnh được cấu thành từ 4 bộ phận chính, phối hợp chặt chẽ với nhau:

Thân van

Đây là phần vỏ bên ngoài chịu lực và bảo vệ các linh kiện bên trong. Thân van thường được đúc từ các vật liệu như đồng, gang, inox hoặc nhựa PVC tùy thuộc vào môi trường lưu chất sử dụng.

Bộ phận đóng mở

Tùy thuộc vào thiết kế kỹ thuật, bộ phận này có thể là lá van dạng lật, đĩa van dạng lò xo nâng hạ hoặc bi van. Đây là bộ phận trực tiếp chặn hoặc cho phép dòng nước đi qua.

Lưới lọc rác

Được gắn ở phần đáy van, làm nhiệm vụ loại bỏ sỏi đá, rác thải, bùn đất trước khi nước đi vào ống. Lưới lọc bảo vệ cánh bơm không bị nứt vỡ hoặc tắc nghẽn.

Gioăng làm kín

Thường làm từ cao vệ EPDM, NBR hoặc Teflon (PTFE), nằm ở vị trí tiếp xúc giữa đĩa van và thân van, giúp tăng độ kín khít tuyệt đối và ngăn ngừa rò rỉ nước mồi.

Các loại foot valve phổ biến hiện nay

Tùy vào quy mô hệ thống và tính chất của môi chất, bạn có thể lựa chọn các dòng van chân sau:

Foot valve bằng đồng

• Ưu điểm: Trọng lượng nhẹ, khả năng chống ăn mòn tốt trong môi trường nước sạch, kết nối ren tiện lợi.

• Ứng dụng: Phổ biến trong máy bơm gia đình, hệ thống cấp nước sinh hoạt nhỏ.

Foot valve inox

• Ưu điểm: Độ bền cơ học cực cao, chịu nhiệt tốt, chống ăn mòn tuyệt vời đối với hóa chất nhẹ và nước mặn.

• Ứng dụng: Dùng rộng rãi trong công nghiệp, nhà máy chế biến, hệ thống xử lý nước thải.

Foot valve gang

• Ưu điểm: Chịu lực va đập lớn, kích thước đa dạng từ DN50 trở lên, tối ưu chi phí cho ống đường kính lớn.

• Ứng dụng: Lắp đặt tại các trạm bơm cấp nước đô thị, hệ thống tưới tiêu quy mô lớn.

Foot valve nhựa PVC

• Ưu điểm: Tuyệt đối không bị oxy hóa, giá thành rẻ, trọng lượng nhẹ.

• Ứng dụng: Sử dụng cho bể cá, hệ thống nuôi trồng thủy hải sản, môi trường nước chứa hóa chất nhẹ.

Foot valve khác gì van một chiều thông thường?

Nhiều người thường nhầm lẫn giữa van chân và van một chiều tiêu chuẩn. Bảng so sánh dưới đây sẽ làm rõ sự khác biệt:

Nhìn chung, van chân chuyên dụng hơn rất nhiều cho hệ thống hút. Van một chiều thông thường không thể thay thế hoàn toàn cho van chân vì thiếu bộ phận lưới lọc rác bảo vệ.

Thông số kỹ thuật cần quan tâm khi chọn foot valve

Để van vận hành trơn tru, bạn cần kiểm tra chính xác các thông số kỹ thuật sau:

• Kích thước DN: Đường kính danh nghĩa của van phải khớp với đường kính đường ống hút (DN15, DN20, DN50, DN100...).

• Vật liệu: Lựa chọn Đồng, Inox, Gang hay Nhựa dựa trên độ pH và tính chất của lưu chất.

• Kiểu kết nối: Kết nối ren (cho ống nhỏ) hoặc kết nối mặt bích (cho đường ống công nghiệp lớn).

• Áp suất làm việc: Khả năng chịu áp lực của van (PN10, PN16, PN25...) phải cao hơn áp suất vận hành của hệ thống.

• Nhiệt độ làm việc: Đảm bảo van chịu được nhiệt độ thực tế của môi chất (đặc biệt là nước nóng).

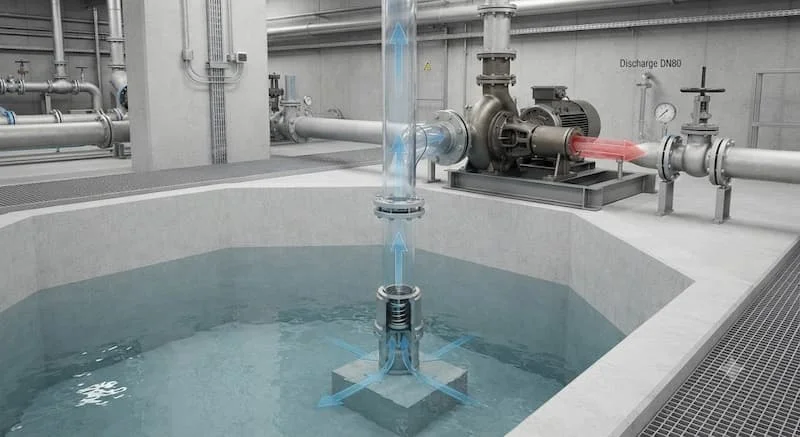

Foot valve được sử dụng ở đâu?

Ứng dụng của van chân xuất hiện ở hầu hết các hệ thống có sử dụng máy bơm hút chìm hoặc hút sâu:

Hệ thống bơm nước gia đình

Sử dụng cho bơm giếng khoan, giếng đào, bơm hút nước từ bể ngầm lên mảng mái để sinh hoạt.

Hệ thống cấp nước công nghiệp

Lắp đặt tại các trạm bơm nước thô, nhà máy xử lý nước sạch và hệ thống làm mát trung tâm.

Hệ thống tưới tiêu nông nghiệp

Sử dụng cho máy bơm công suất lớn hút nước từ sông, hồ, kênh rạch để phục vụ đồng ruộng.

Hệ thống nuôi trồng thủy sản

Lắp tại các hồ tuần hoàn, máy bơm cấp nước cho ao nuôi tôm, cá để đảm bảo dòng chảy ổn định.

Những sai lầm thường gặp khi sử dụng foot valve

Lắp sai chiều dòng chảy

Lỗi này khiến van không thể mở khi máy bơm chạy, dẫn đến việc máy bơm không thể hút nước và nguy cơ cháy động cơ rất cao.

Chọn sai kích thước đường ống

Dùng van chân có kích thước nhỏ hơn đường ống hút sẽ làm thu hẹp dòng chảy, gây ra hiện tượng sụt áp và giảm lưu lượng bơm đáng kể.

Không vệ sinh lưới lọc định kỳ

Rác thải, rêu mốc bám kín lưới lọc sẽ làm tắc nghẽn đường hút, khiến máy bơm hoạt động trong tình trạng quá tải, phát ra tiếng ồn lớn.

Lắp đặt sai vị trí trong bể

Lắp van quá sát đáy bể sẽ làm van hút nhiều bùn đất. Ngược lại, lắp quá nông khiến van bị lộ khỏi mặt nước khi mực nước rút xuống, gây ngắt dòng đột ngột.

Cách chọn foot valve phù hợp cho máy bơm

Hãy áp dụng checklist ngắn gọn sau trước khi đưa ra quyết định mua sắm:

• Xác định chính xác đường kính ống hút của máy bơm.

• Kiểm tra tính chất môi chất (Nước sạch, nước thải, hóa chất hay nước mặn).

• Chọn vật liệu van tương ứng (Đồng cho dân dụng, Inox cho công nghiệp/hóa chất, Gang cho ống lớn).

• Xác định áp suất tối đa của hệ thống bơm.

• Lựa chọn kiểu kết nối phù hợp (Nối ren hay Nối bích).

• Kiểm tra mật độ mắt lưới của lưới lọc rác để đảm bảo không bị tắc quá nhanh.

Hướng dẫn lắp đặt foot valve đúng kỹ thuật

Để van chân vận hành bền bỉ, quy trình lắp đặt cần tuân thủ các bước sau:

• Bước 1: Xác định chính xác vị trí đầu ống hút của máy bơm.

• Bước 2: Vệ sinh sạch sẽ ren hoặc mặt bích của đường ống và foot valve.

• Bước 3: Lắp foot valve vào cuối đường ống hút, chú ý hướng mũi tên chỉ chiều dòng chảy đi lên máy bơm.

• Bước 4: Sử dụng băng tan (với van ren) hoặc gioăng làm kín và siết đều tay bulong (với van bích) để đảm bảo độ kín tuyệt đối.

• Bước 5: Thả đường ống xuống nguồn nước, đảm bảo van ngập hoàn toàn dưới nước và cách đáy tối thiểu 30-50 cm.

• Bước 6: Tiến hành mồi nước và chạy thử hệ thống để kiểm tra khả năng giữ áp.

Câu hỏi thường gặp về foot valve

Foot valve là gì?

Foot valve (van chân) là loại van một chiều tích hợp lưới lọc, được lắp ở điểm thấp nhất của ống hút máy bơm nhằm giữ nước mồi và ngăn rác.

Foot valve có tác dụng gì?

Tác dụng chính là giữ cột nước mồi không bị tụt khi dừng bơm, đồng thời lọc sạch cặn bẩn trước khi nước đi vào buồng bơm.

Foot valve có thay thế van một chiều được không?

Trong chiều hút của máy bơm, foot valve vượt trội hơn van một chiều nhờ có lưới lọc rác. Tuy nhiên, ở chiều xả của bơm, bạn bắt buộc phải dùng van một chiều tiêu chuẩn.

Foot valve nên dùng loại inox hay đồng?

Với nhu cầu dân dụng và nước sạch, van đồng là sự lựa chọn tối ưu về chi phí. Với môi trường hóa chất, nước mặn hoặc công nghiệp nặng, bạn nên ưu tiên van inox.

Foot valve lắp ở vị trí nào?

Van chân luôn được lắp tại điểm thấp nhất của đường ống hút và phải được đặt chìm hoàn toàn trong nguồn nước.

Hiểu đúng foot valve giúp hệ thống bơm hoạt động hiệu quả hơn

Tuy chỉ là một phụ kiện nhỏ trong toàn bộ công trình, nhưng việc hiểu rõ foot valve là gì và lựa chọn chính xác thiết bị này lại quyết định trực tiếp đến sự an toàn của máy bơm. Một chiếc van chân chất lượng sẽ giúp hệ thống vận hành ổn định, giảm thiểu chi phí bảo trì và kéo dài tuổi thọ cho thiết bị.
