Check Valve One Way Valve Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn Đúng

Trong các hệ thống đường ống công nghiệp lẫn dân dụng, hiện tượng dòng chảy đảo chiều đột ngột luôn là mối nguy hại hàng đầu. Sự cố này không chỉ làm gián đoạn vận hành mà còn gây hư hỏng nặng cho máy bơm, thiết bị đo và phá hủy cấu trúc đường ống. Để giải quyết triệt để rủi ro này, thiết bị van một chiều được ứng dụng như một giải pháp bảo vệ tự động, giúp duy trì chuyển động lưu chất theo đúng một hướng cố định.

Trang bị van một chiều chuẩn kỹ thuật không chỉ đảm bảo an toàn cho toàn bộ hạ tầng mà còn giảm thiểu chi phí bảo trì, khắc phục sự cố búa nước hay rò rỉ. Việc hiểu rõ cơ chế vận hành, các dòng van phổ biến và tiêu chuẩn lựa chọn sẽ giúp bạn đưa ra quyết định đầu tư tối ưu nhất.

Check Valve One Way Valve Là Gì?

Check valve one way valve là thuật ngữ kỹ thuật dùng để chỉ van một chiều (hay non-return valve), một loại van cơ khí tự động cho phép lưu chất (nước, khí, chất lỏng, hóa chất) chỉ chảy theo một hướng duy nhất và tự động đóng lại khi có hiện tượng dòng chảy ngược.

Trong kỹ thuật công nghiệp, "check valve" và "one way valve" thường được sử dụng thay thế cho nhau để mô tả cùng một nhóm thiết bị ngăn dòng chảy ngược (backflow prevention). Khác với van cổng hay van bi cần tay quay, vô năng hoặc mô-tơ điều khiển, van một chiều vận hành hoàn toàn tự động dựa trên lực đẩy trực tiếp của dòng chảy hoặc sự chênh lệch áp suất giữa cổng vào và cổng ra.

Xét trong một hệ thống bơm tiêu chuẩn:

Máy bơm -> Check valve one way valve -> Đường ống phân phối

• Khi máy bơm chạy: Áp suất nước đẩy van mở ra, lưu chất đi vào đường ống.

• Khi máy bơm dừng: Lực cơ học hoặc lực dòng ngược đẩy đĩa van đóng lại tức thì, ngăn nước tràn ngược về làm cháy motor hoặc vỡ vỏ bơm.

Tuy nhiên, thiết kế và vật liệu của van rất đa dạng. Không phải mọi van một chiều đều có cấu tạo hay khả năng chịu áp giống nhau, điều này phụ thuộc hoàn toàn vào chủng loại và ứng dụng thực tế.

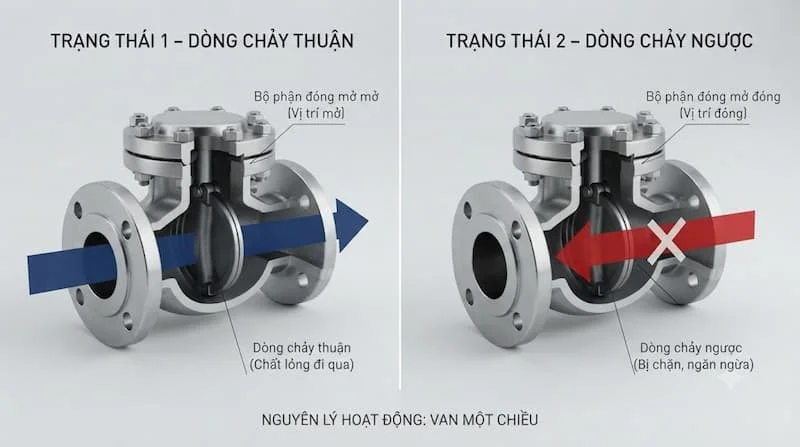

Nguyên Lý Hoạt Động Của Check Valve One Way Valve

Nguyên lý làm việc của van một chiều dựa trên sự cân bằng lực giữa áp suất dòng chảy, trọng lực của bộ phận đóng mở và lực đàn hồi của lò xo (nếu có). Quá trình vận hành diễn ra theo 3 trạng thái nối tiếp:

Trạng thái 1: Dòng chảy thuận

Khi lưu chất đi vào theo hướng thiết kế, áp suất tại cổng vào tăng lên. Khi lực đẩy của dòng chảy thắng được áp suất mở van (Opening Pressure) cùng trọng lượng của đĩa van hoặc lực nén lò xo, bộ phận đóng mở (đĩa, piston, bi) sẽ bị đẩy rời khỏi vị trí làm kín (valve seat). Môi chất tự do đi qua van.

Trạng thái 2: Dòng chảy giảm hoặc dừng

Khi máy bơm ngừng hoạt động hoặc áp suất nguồn cấp giảm dần, chênh lệch áp suất giữa cổng vào và cổng ra tiệm cận về 0. Lúc này, lực đẩy dòng chảy không còn đủ mạnh, bộ phận đóng mở bắt đầu di chuyển chậm về lại vị trí áp sát seat van nhờ trọng lực bản thân hoặc lực đẩy từ lò xo.

Trạng thái 3: Xuất hiện dòng chảy ngược

Nếu áp suất ở phía đầu ra lớn hơn đầu vào (xảy ra hiện tượng dội ngược), lực dội này phối hợp cùng thiết kế góc nghiêng của thân van sẽ ép chặt đĩa van, piston hoặc viên bi vào vị trí làm kín. Tiết diện đường ống bị khóa hoàn toàn, ngăn chặn tuyệt đối dòng chảy quay ngược lại.

Cần lưu ý rằng khả năng đóng kín và chống rò rỉ của check valve one way valve không chỉ phụ thuộc vào việc "dòng nước chảy ngược", mà còn bị chi phối bởi dải áp suất vận hành, vật liệu làm kín (gioăng cao su NBR, EPDM hay kim loại), tốc độ dòng chảy và góc nghiêng khi lắp đặt.

Các Loại Check Valve One Way Valve Phổ Biến

Để đáp ứng các yêu cầu khắt khe từ hệ thống cấp nước sạch đến môi trường hóa chất ăn mòn, van một chiều được thiết kế thành nhiều kiểu dáng cơ khí riêng biệt:

1. Swing Check Valve (Van một chiều lá lật)

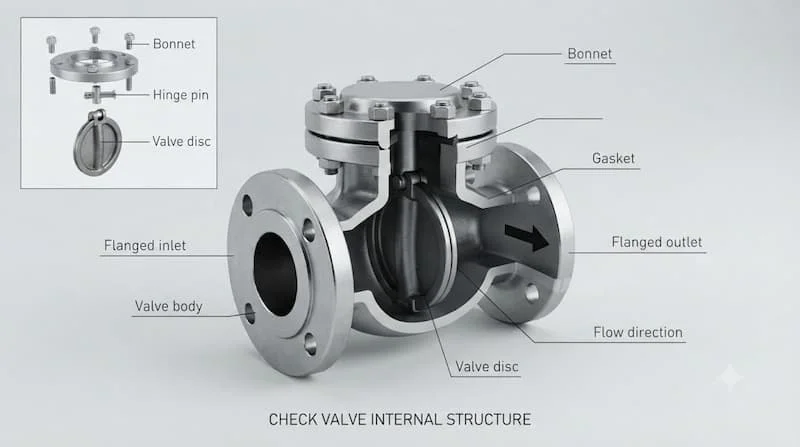

Sử dụng một đĩa van gắn vào trục bản lề. Khi có dòng chảy thuận, đĩa van quay quanh trục và lật lên để mở đường ống. Khi dòng chảy ngừng, đĩa van tự động lật xuống nhờ trọng lực. Loại van này có ưu điểm cản lực ít, lưu lượng đi qua lớn, rất thích hợp cho các hệ thống đường ống nước sạch công nghiệp và nông nghiệp.

2. Wafer Check Valve (Van một chiều kẹp bích)

Có thiết kế siêu mỏng, nhẹ và nhỏ gọn. Van không sử dụng kết nối ren hay mặt bích đúc liền mà được kẹp trực tiếp giữa hai mặt bích đường ống (Wafer style). Thiết bị này giúp tiết kiệm tối đa không gian thi công, đặc biệt tối ưu cho các hệ thống đường ống công nghiệp có diện tích lắp đặt hạn chế.

3. Lift Check Valve (Van một chiều hơi/nâng)

Bộ phận đóng mở là một piston hoặc đĩa van di chuyển nâng lên - hạ xuống theo phương thẳng đứng. Dòng chảy đi vào dưới đĩa van và đẩy piston nâng lên. Dòng van này có khả năng làm kín tốt, chịu được áp suất cao nhưng gây tổn thất áp suất lớn hơn so với dạng lá lật.

4. Spring Check Valve (Van một chiều lò xo)

Được trang bị thêm một lò xo cơ học đè phía sau đĩa van hoặc piston. Lò xo giúp van đóng lại cực nhanh ngay khi lực dòng chảy sụt giảm, từ đó triệt tiêu hiệu quả hiện tượng búa nước (water hammer). Dòng van này hoạt động linh hoạt, có thể lắp theo cả phương ngang lẫn phương đứng.

5. Ball Check Valve (Van một chiều dạng bi)

Sử dụng một viên bi (kim loại hoặc bọc cao su) làm bộ phận chắn dòng. Khi chảy thuận, bi bị đẩy lên khỏi vị trí seat; khi chảy ngược, bi lăn về vị trí cũ và bịt kín cổng van. Thiết kế này đơn giản, ít bị tắc nghẽn, thường áp dụng cho các hệ thống chất lỏng có độ nhớt hoặc chứa cặn bẩn nhẹ như nước thải.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Check Valve

Việc chọn sai thông số van một chiều có thể dẫn đến hiện tượng rò rỉ, kẹt van hoặc thậm chí gây nổ đường ống. Dưới đây là các thông số kỹ thuật cốt lõi kỹ sư cần đánh giá:

Khi lựa chọn, người mua không nên chỉ nhìn vào kích thước DN. Một van một chiều DN50 dùng cho nước lạnh không thể lắp vừa hay chịu được môi trường của tuyến ống hơi nóng DN50 hay chất ăn mòn. Bạn phải kiểm tra đồng thời tính tương thích của vật liệu, cấp áp PN và dải nhiệt độ.

So Sánh Các Loại Check Valve One Way Valve

Mỗi kiểu thiết kế check valve one way valve đều sở hữu những thế mạnh và hạn chế riêng. Bảng tổng hợp dưới đây giúp bạn có cái nhìn tổng quan:

Insight chuyên gia: Không có van một chiều nào là "tốt nhất cho mọi hệ thống". Loại van tối ưu nhất phải là sản phẩm đáp ứng hoàn hảo sự kết hợp giữa: Môi chất + Áp suất làm việc + Nhiệt độ + Tốc độ dòng chảy + Vị trí thi công + Phương kết nối.

Check Valve One Way Valve Được Sử Dụng Ở Đâu?

Thiết bị van một chiều xuất hiện ở hầu hết các mắt xích quan trọng trong hạ tầng kỹ thuật:

1. Hệ thống cấp thoát nước tòa nhà & dân dụng

Lắp đặt tại đầu ra của đồng hồ nước, bể chứa trên cao để ngăn nước chảy ngược về mạng lưới công cộng, chống thất thoát và bảo vệ thiết bị đo.

2. Hạ tầng trạm bơm và thủy lợi

Lắp ngay tại cổng xả của máy bơm nước (Bơm ly tâm, bơm tăng áp). [Tham khảo thêm: van điện từ nước sạch]. Van giúp duy trì cột áp, chống mất mồi và bảo vệ cánh bơm không bị quay ngược khi cúp điện đột ngột.

3. Hệ thống HVAC, Chiller & Nước nóng

Kiểm soát dòng chảy trên đường nước lạnh, nước nóng tuần hoạt. Đảm bảo môi chất không bị chảy xáo trộn giữa các nhánh tuyến ống trong hệ thống điều hòa trung tâm.

4. Hệ thống khí nén và môi trường chân không

Ngăn khí nén từ bình tích áp dội ngược lại đầu nén khí khi máy dừng hoạt động, bảo vệ van hút và động cơ nén.

5. Ngành dầu khí, hóa chất & thực phẩm

Sử dụng các dòng van một chiều inox 316 hoặc nhựa PVDF chuẩn vi sinh để dẫn axit, dung môi, thực phẩm lỏng mà không lo ăn mòn hay nhiễm khuẩn chéo.

Những Sai Lầm Thường Gặp Khi Lắp Check Valve

Rất nhiều sự cố vỡ ống hoặc hỏng bơm xuất phát từ việc thi công và chọn lựa van thiếu chính xác. Dưới đây là các sai lầm phổ biến:

• Sai lầm 1: Lắp ngược chiều dòng chảy: Van một chiều chỉ cho dòng chảy đi theo một hướng. Trên thân van luôn có mũi tên chỉ hướng (Flow Direction). Lắp ngược mũi tên sẽ chặn hoàn toàn dòng lưu chất, làm ngợp bơm gây cháy nổ.

• Sai lầm 2: Chọn van chỉ dựa vào kích thước đường ống (DN): Mua van DN100 chỉ vì ống đường kính 110mm mà bỏ qua áp suất tối đa (PN) khiến van bị xé rách màng hoặc nứt thân khi vận hành.

• Sai lầm 3: Sai tư thế lắp đặt: Một số van lá lật (Swing check valve) bắt buộc phải lắp trên tuyến ống nằm ngang. Nếu lắp thẳng đứng theo chiều dòng chảy đi xuống, đĩa van sẽ luôn bị hở do lực hấp dẫn.

• Sai lầm 4: Bỏ qua hiện tượng búa nước (Water Hammer): Trên các tuyến ống áp lực cao và dài, việc chọn van lá lật đóng chậm sẽ tạo ra sóng xung kích áp suất cực lớn. Trường hợp này bắt buộc phải dùng van một chiều lò xo (Spring check valve).

• Sai lầm 5: Chọn sai vật liệu làm kín (Seat/Gioăng): Sử dụng gioăng NBR cho tuyến ống nước nóng $100^\circ\text{C}$ sẽ làm gioăng bị chảy nát, gây rò rỉ và kẹt đĩa van.

Checklist Chọn Check Valve One Way Valve Đúng Cho Hệ Thống

Để đảm bảo chọn đúng loại van ngay từ lần đầu tiên, kỹ sư vận hành nên thực hiện theo checklist 7 bước tiêu chuẩn sau:

1. Xác định loại môi chất: Nước sạch, nước thải, khí nén, hơi nóng hay hóa chất ăn mòn?

2. Xác định kích thước đường ống: Đường kính danh nghĩa DN (mm) hoặc NPS (Inch) thực tế.

3. Kiểm tra thông số áp suất: Áp suất làm việc bình thường và áp suất va đập tối đa của hệ thống là bao nhiêu bar?

4. Kiểm tra dải nhiệt độ: Nhiệt độ vận hành liên tục của môi chất là bao nhiêu $^\circ\text{C}$?

5. Lựa chọn kiểu thiết kế van phù hợp: Ưu tiên Swing (lá lật) cho lưu lượng lớn, Wafer cho không gian hẹp, hoặc Spring (lò xo) để chống búa nước.

6. Xác định kiểu kết nối: Kết nối ren trong, kẹp bích Wafer, mặt bích chuẩn BS/JIS/ANSI hay dán keo?

7. Đối chiếu phương lắp đặt: Đường ống chạy ngang hay chạy đứng? Dòng chảy đi lên hay đi xuống để chọn van có hướng quay/nâng phù hợp.

Lưu Ý Khi Sử Dụng Và Bảo Dưỡng Check Valve

Dù có khả năng vận hành tự động, check valve one way valve vẫn cần được kiểm tra định kỳ để duy trì độ tin cậy:

• Kiểm tra rò rỉ ngoại quan: Định kỳ quan sát các vị trí kết nối mặt bích, chân ren xem có hiện tượng rỉ nước hoặc rò rỉ khí hay không.

• Vệ sinh cặn bẩn lòng van: Với môi chất có chứa tạp chất, cặn vôi hoặc mảng bám, cần tháo van vệ sinh đĩa và seat làm kín để tránh bị kẹt hở van.

• Kiểm tra độ đàn hồi của lò xo: Đối với van lò xo, sau một thời gian dài vận hành, cần kiểm tra xem lò xo có bị gãy, rỉ sét hay suy giảm lực nén không.

• Lắng nghe âm thanh bất thường: Tiếng đập mạnh rầm rập khi đóng van là dấu hiệu của hiện tượng búa nước. Cần bổ sung bộ chống búa nước hoặc thay đổi sang dòng van đóng nhanh.

Câu Hỏi Thường Gặp Về Check Valve One Way Valve (FAQ)

1. Check valve one way valve là gì?

Check valve one way valve là van một chiều cơ khí tự động, cho phép chất lỏng hoặc chất khí chỉ di chuyển theo một hướng cố định và tự đóng lại để ngăn dòng chảy ngược.

2. Check valve có phải là one way valve không?

Có. Hai thuật ngữ này đều dùng để chỉ van một chiều. "Check valve" thường được dùng phổ biến trong tài liệu kỹ thuật công nghiệp, còn "one way valve" được sử dụng rộng rãi trong đời sống và thương mại.

3. Check valve hoạt động như thế nào?

Van hoạt động tự động dựa vào chênh lệch áp suất. Khi áp suất đầu vào cao hơn đầu ra, van mở cho dòng đi qua. Khi dòng chảy dừng hoặc dội ngược, chênh lệch áp suất đóng đĩa van lại.

4. Check valve có những loại phổ biến nào?

Các loại phổ biến nhất gồm: Van một chiều lá lật (Swing), van kẹp bích (Wafer), van lò xo (Spring), van dạng nâng (Lift) và van dạng bi (Ball).

5. Làm thế nào để chọn check valve phù hợp?

Để chọn van chính xác, bạn cần căn cứ vào 7 thông số: Đường kính DN, áp suất PN, nhiệt độ môi chất, loại chất lỏng/khí, kiểu kết nối, không gian lắp đặt và hướng dòng chảy.

Check Valve One Way Valve – Lựa Chọn Đúng Giúp Hệ Thống Vận Hành Ổn Định

Có thể khẳng định, check valve one way valve là lá chắn không thể thay thế giúp bảo vệ an toàn cho toàn bộ hạ tầng đường ống và thiết bị trạm bơm. Việc trang bị van một chiều chính xác giúp kiểm soát tuyệt đối hướng chuyển động của lưu chất, loại bỏ sự cố búa nước và kéo dài tuổi thọ cho máy móc.

Mỗi hệ thống công nghiệp đều sở hữu những đặc thù riêng về áp suất, nhiệt độ và môi chất. Đừng chỉ chọn van dựa trên kích thước đường ống! Hãy liên hệ ngay với chúng tôi và cung cấp thông tin gồm: [Kích thước DN + Môi chất + Áp suất bar + Nhiệt độ + Kiểu kết nối] để được đội ngũ kỹ sư chuyên ngành tư vấn dòng van một chiều chuẩn xác, an toàn với mức chi phí tối ưu nhất đối với check valve one way valve.
