Ven Tu Ri Là Gì? Nguyên Lý Hoạt Động Và Ứng Dụng

Trong ngành xử lý nước, tưới tiêu nông nghiệp và cơ khí lưu chất, việc điều phối, đo lường hoặc pha trộn hóa chất tự động mà không cần dùng đến điện năng luôn là bài toán tối ưu chi phí hàng đầu. Để giải quyết vấn đề này, các kỹ sư đã ứng dụng một thiết bị cơ khí thông minh dựa trên hiện tượng vật lý kinh điển: ven tu ri (hay ống Venturi).

Ven Tu Ri Là Gì?

Ven tu ri (Venturi) là thiết bị hoặc đoạn ống có cấu tạo thu hẹp tiết diện dòng chảy, được thiết kế dựa trên hiệu ứng Venturi. Khi chất lưu đi qua vùng tiết diện nhỏ hơn, vận tốc dòng chảy tăng và áp suất tĩnh giảm, tạo ra sự chênh lệch áp suất để đo lưu lượng hoặc hút và trộn một dòng chất thứ hai vào dòng chính.

Khái niệm này xuất phát từ nhà vật lý người Ý Giovanni Battista Venturi. Về mặt vật lý, thiết bị này không hề dùng bất kỳ bộ phận truyền động cơ khí hay nguồn điện nào mà khai thác hoàn toàn năng lượng nội tại của dòng chảy.

Một cấu trúc Ống Venturi tiêu chuẩn gồm 4 thành phần kết nối liên tục:

• Đoạn cửa vào

• Đoạn hội tụ

• Họng Venturi

• Đoạn khuếch tán hay đoạn mở rộng

Tùy thuộc vào yêu cầu vận hành, thiết bị có thể làm việc hiệu quả với môi chất là nước sạch, nước thải, khí nén hoặc các dung dịch hóa chất ăn mòn.

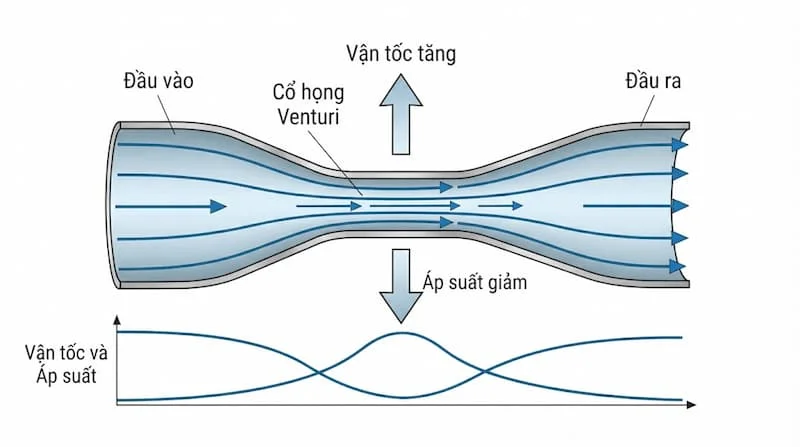

Hiệu Ứng Venturi Là Gì?

Hiệu ứng Venturi là hiện tượng giảm áp suất tĩnh xảy ra khi một chất lưu (chất lỏng hoặc chất khí) chảy qua một đoạn ống bị thu hẹp tiết diện.

Hiện tượng này diễn ra theo cơ chế vật lý rất tự nhiên. Hãy hình dung một dòng nước đang di chuyển trong đoạn ống lớn. Khi đột ngột gặp vùng ống bị thu nhỏ, để toàn bộ khối lượng nước có thể thoát qua trong cùng một đơn vị thời gian, các phân tử nước bắt buộc phải gia tốc và chuyển động nhanh hơn.

Sự tăng vận tốc này kéo theo sự sụt giảm áp suất tĩnh tại điểm thu hẹp theo định luật bảo toàn năng lượng. Khi dòng chảy vượt qua vùng thu hẹp và đi vào đoạn ống mở rộng, vận tốc sẽ giảm dần và áp suất tĩnh có xu hướng phục hồi trở lại một phần. Mức độ giảm và phục hồi áp suất phụ thuộc trực tiếp vào góc vát của đoạn hội tụ, độ nhẵn bề mặt lòng ống và thiết kế tổn thất áp suất của thiết bị.

Cấu Tạo Của Ống Venturi

Để tạo ra sự chênh lệch áp suất ổn định mà không gây tổn thất năng lượng quá lớn cho toàn hệ thống, cấu tạo của Ống Venturi được gia công theo tỷ lệ giữa các đoạn:

1. Cửa vào

Đây là đoạn ống thẳng có đường kính bằng với đường kính ống dẫn chính. Cửa vào đảm nhận vai trò ổn định hướng chuyển động của chất lưu, giảm thiểu các xoáy lốc trước khi dòng chảy đi vào khu vực biến đổi tiết diện.

2. Đoạn hội tụ

Khu vực này có dạng hình nón cụt với tiết diện đường ống giảm dần theo một góc vát chuẩn kỹ thuật (thường từ 20 đến 21 độ). Tại đây, không gian bị thu hẹp ép dòng chất lưu phải tăng dần vận tốc một cách mượt mà.

3. Họng Venturi

Là đoạn ống thắt có tiết diện nhỏ nhất trong toàn bộ cấu trúc. Tại họng Venturi, vận tốc dòng chảy đạt giá trị cực đại trong khi áp suất tĩnh sụt giảm xuống mức thấp nhất. Đây cũng là vị trí được khoan các cổng đo chênh áp hoặc đặt vòi hút châm hóa chất.

4. Đoạn khuếch tán

Có dạng hình nón mở rộng với góc vát nhỏ hơn đoạn hội tụ (thường từ 5 đến 15 độ). Thiết kế mở rộng thuôn dài này giúp dòng lưu chất giảm vận tốc từ từ, hỗ trợ phục hồi tối đa phần áp suất tĩnh đã mất mà không tạo ra hiệu ứng va đập thủy lực (hiện tượng búa nước).

Nguyên Lý Hoạt Động Của Ống Venturi

Nguyên lý vận hành của bộ Ống Venturi được giải thích minh bạch qua 4 bước nối tiếp trong hệ thống đường ống:

1. Tiếp nhận dòng chảy: Dòng chất lưu mang áp suất và vận tốc ban đầu đi vào cửa vào của thiết bị.

2. Gia tốc dòng lưu chất: Đi qua đoạn hội tụ, tiết diện giảm dần khiến các phân tử chất lưu bị nén và tăng tốc độ di chuyển.

3. Tạo vùng áp suất thấp tại họng: Tại họng Venturi, vận tốc đạt cực đại và áp suất tĩnh giảm xuống mức thấp nhất. Sự chênh lệch áp suất giữa cửa vào và họng tạo ra lực hút chân không tự nhiên tại cổng phụ.

4. Phục hồi áp suất: Dòng chảy đi qua đoạn khuếch tán, vận tốc giảm dần và áp suất tĩnh được khôi phục một phần trước khi ra khỏi thiết bị.

Hai nền tảng lý thuyết cốt lõi chi phối quá trình này bao gồm:

• Phương trình liên tục: Khẳng định lưu lượng khối lượng luôn không đổi qua mọi tiết diện. Khi diện tích tiết diện giảm xuống thì vận tốc dòng chảy bắt buộc phải tăng lên tương ứng.

• Định luật Bernoulli: Chứng minh rằng trong một dòng chảy lý tưởng, tổng năng lượng tại mọi điểm luôn bằng nhau. Khi vận tốc dòng chảy tăng lên thì áp suất tĩnh tại vị trí đó bắt buộc phải sụt giảm.

Các Loại Ống Venturi Phổ Biến Trên Thị Trường

Dựa vào mục đích vận hành thực tế trong công nghiệp và nông nghiệp, Ống Venturi được chia thành 4 dòng sản phẩm chính:

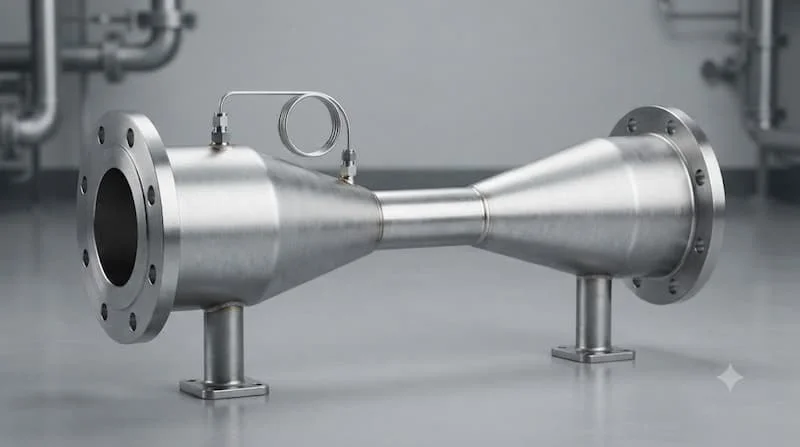

1. Venturi đo lưu lượng

Dòng thiết bị này được tích hợp hai cổng cảm biến áp suất đặt tại cửa vào và họng Venturi. Bằng cách đo độ chênh lệch áp suất, hệ thống máy tính hoặc đồng hồ đo có thể tính toán chính xác lưu lượng dòng chảy đang đi qua đường ống mà không làm gián đoạn dòng chảy.

2. Venturi châm hóa chất

Loại Ống Venturi này được khoét một cổng hút phụ tại họng thắt và trang bị van một chiều chống chảy ngược. Khi nước chảy qua, áp suất âm tại họng sẽ tự động hút phân bón hòa tan, clo hoặc hóa chất xử lý nước từ bình chứa ngoài vào hòa trộn thẳng vào dòng nước chính.

3. Venturi hút chân không

Sử dụng dòng khí nén hoặc chất lỏng cao áp đi qua họng thắt để tạo độ chân không sâu tại cổng hút. Thiết bị này ứng dụng rộng rãi trong việc hút xả khí, hút bọt khí hoặc làm van tạo chân không cho các cơ cấu gắp tự động.

4. Venturi ejector (Bộ trộn Ejector)

Là dòng Ống Venturi công nghiệp chuyên dụng để vận chuyển lưu chất hoặc tạo lực hút lớn. Ejector thường dùng năng lượng của dòng hơi nước hoặc chất lỏng áp lực cao để hút sục khí xyclon, hút bùn hoặc trộn khí clo trong các nhà máy xử lý nước quy mô lớn.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Ống Venturi

Để bộ Ống Venturi hoạt động chính xác và đạt lực hút mong muốn, người mua cần rà soát kỹ bảng thông số kỹ thuật dưới đây:

Ống Venturi Hoạt Động Như Thế Nào Khi Lắp Trên Đường Ống?

Khi được tích hợp vào một hệ thống đường ống thực tế, Ống Venturi đóng vai trò là một trạm phối trộn hoặc trạm đo trung gian.

Sơ đồ vận hành tiêu chuẩn:

Nguồn cấp bơm -> Đường ống chính -> Cụm Bypass Venturi -> Đường ống đầu ra -> Bể chứa/Béc tưới

Khi mở van trên nhánh bypass, một phần hoặc toàn bộ dòng nước chính bị nén qua họng Venturi. Áp suất tĩnh tại họng sụt giảm xuống dưới áp suất khí quyển. Lúc này, van một chiều ở vòi hút phụ tự động mở ra dưới lực hút chân không. Hóa chất hoặc dung dịch dinh dưỡng từ bình chứa bên ngoài lập tức bị kéo vào họng, hòa trộn xé nhỏ cùng dòng nước xoáy và đi ra đường ống xả.

Ống Venturi Được Sử Dụng Ở Đâu?

Với ưu điểm không tốn điện và độ bền cơ học cao, Ống Venturi có mặt ở hầu hết các ngành công nghiệp và nông nghiệp hiện đại:

• Hệ thống tưới tiêu nông nghiệp: Dùng bộ Ống Venturi châm phân bón tự động đưa chất dinh dưỡng đến chính xác gốc cây qua hệ thống tưới nhỏ giọt hoặc tưới phun mưa.

• Hệ thống xử lý nước sinh hoạt và nước thải: Châm Clo, Ozone, dung dịch PAC hoặc polymer lắng cặn vào nước mà không cần bơm định lượng tốn kém.

• Công nghiệp hóa chất: Phối trộn các dung dịch lỏng theo tỷ lệ cố định hoặc sục khí trung hòa bể dung dịch.

• Hệ thống khí nén & Chân không: Tạo lực hút chân không cho tay gắp công nghiệp, hút bụi hoặc vận chuyển hạt nhựa cơ học.

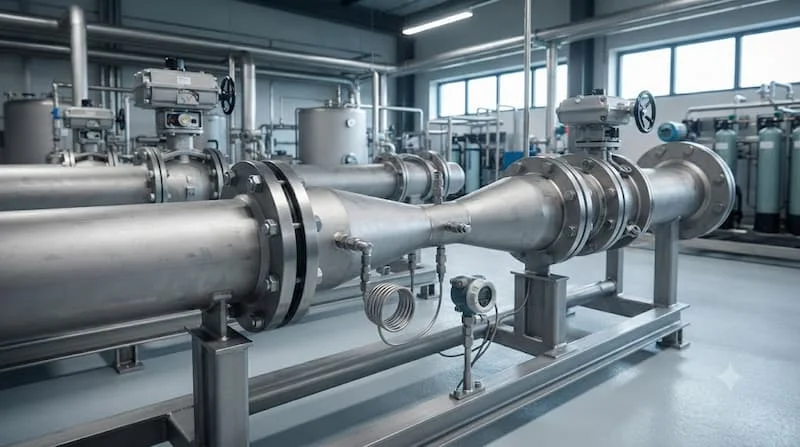

• Trạm đo lưu lượng công nghiệp: Lắp đặt ống Venturi kết hợp cảm biến chênh áp để theo dõi dòng chảy hơi nước hoặc khí gas áp suất cao.

Ưu Điểm Và Hạn Chế Của Ống Venturi

Ưu điểm

• Không dùng điện năng: Tận dụng 100% áp lực dòng chảy sẵn có, tiết kiệm chi phí vận hành.

• Độ bền tuyệt đối: Không có bộ phận chuyển động cơ khí nên không lo ma sát mòn, hóc kẹt hay hư hỏng vặt.

• Vận hành linh hoạt: Làm bằng chất liệu nhựa PVDF hoặc inox giúp chống chịu tốt với mọi loại hóa chất ăn mòn mạnh.

• Chi phí đầu tư thấp: Giá thành rẻ hơn rất nhiều so với việc trang bị bơm định lượng hóa chất hoặc đồng hồ đo lưu lượng điện tử.

Hạn chế

• Gây tổn thất áp suất: Làm sụt giảm từ 10% đến 30% áp suất tổng của hệ thống sau khi đi qua họng thu hẹp.

• Yêu cầu áp suất đầu vào ổn định: Nếu áp lực máy bơm quá yếu hoặc đường ống đầu ra bị cản áp lớn, hiệu ứng hút chân không sẽ không thể kích hoạt.

Những Sai Lầm Thường Gặp Khi Chọn Và Lắp Ống Venturi

Nhiều hệ thống không thể châm được phân bón hoặc đo sai lưu lượng do mắc phải các lỗi cơ bản sau:

1. Chọn theo đường kính ống (DN) thay vì lưu lượng: Ống phi 34mm không có nghĩa là bắt buộc chọn Venturi phi 34. Nếu lưu lượng bơm nhỏ mà dùng Venturi lớn, vận tốc tại họng không đủ cao để tạo lực hút.

2. Áp suất đầu vào quá thấp: Máy bơm áp lực yếu không tạo đủ độ chênh áp giữa đầu vào và đầu ra, dẫn đến bộ hút không hoạt động.

3. Lắp ngược chiều dòng chảy: Thân Ống Venturi luôn có mũi tên chỉ dẫn chiều dòng chảy. Lắp ngược sẽ khiến đoạn khuếch tán thành đoạn hội tụ, phá hủy hoàn toàn hiệu ứng vật lý.

4. Không tính toán tổn thất áp lực: Lắp thiết bị trên đường ống chính khiến các béc tưới cuối nguồn bị thiếu áp nghiêm trọng (giải pháp chuẩn là nên lắp trên nhánh Bypass).

5. Dùng sai vật liệu: Dùng Venturi nhựa kỹ thuật thường để hút axit đậm đặc khiến thân thiết bị bị mòn mục và rò rỉ.

Checklist Chọn Ống Venturi Phù Hợp

Trước khi mua thiết bị, kỹ sư cần xác định rõ các yếu tố sau:

• Môi chất vận hành là gì? (Nước sạch, phân bón, axit hay khí nén)

• Lưu lượng dòng chảy qua ống chính là bao nhiêu m3/h?

• Đường kính đường ống hiện tại là bao nhiêu mm?

• Áp suất hoạt động của máy bơm ở đầu vào là bao nhiêu bar?

• Áp suất cản ở đường ống đầu ra là bao nhiêu bar?

• Nhu cầu là đo lưu lượng, châm hóa chất hay tạo chân không?

• Dung tích hoặc lưu lượng dung dịch cần hút trong một giờ là bao nhiêu lít?

• Vật liệu bắt buộc? (Nhựa PP, PVDF hay Inox 304/316)

• Kiểu kết nối yêu cầu? (Nối ren, dán keo hay bắt mặt bích)

• Mức độ tổn thất áp suất cho phép của hệ thống?

Lưu Ý Khi Lắp Đặt Ống Venturi

Để thiết bị phát huy tối đa hiệu suất hút và có độ bền cao, bạn cần tuân thủ các quy tắc thi công:

• Lắp đúng chiều mũi tên: Bắt buộc chiều dòng chảy phải đi từ đoạn hội tụ sang đoạn khuếch tán theo chỉ dẫn trên thân van.

• Nên thi công cụm van Bypass: Lắp Ống Venturi trên một nhánh song song với đường ống chính kèm 3 van khóa. Điều này giúp dễ dàng điều chỉnh lượng châm và tháo bảo trì mà không phải ngắt toàn bộ hệ thống.

• Đảm bảo đoạn ống thẳng: Giữ một khoảng ống thẳng tối thiểu bằng 5 đến 10 lần đường kính ống trước cửa vào để dòng chảy không bị nhiễu loạn xoáy.

• Lắp lọc đĩa hoặc lọc màng phía trước: Ngăn ngừa rác, sỏi nhỏ chui vào làm tắc nghẽn họng thắt Venturi.

• Sử dụng van một chiều tại cổng hút: Tránh hiện tượng nước từ đường ống chính chảy ngược vào bình chứa hóa chất khi máy bơm ngắt đột ngột.

Câu Hỏi Thường Gặp Về Ống Venturi (FAQ)

1. Ven tu ri là gì?

Venturi là thiết bị thu hẹp đường ống để tăng vận tốc và giảm áp suất dòng chảy, tạo ra lực hút chân không tự nhiên hoặc dùng để đo lưu lượng.

2. Tại sao bộ Venturi châm phân không hút nước?

Nguyên nhân chính là do độ chênh áp giữa đầu vào và đầu ra không đủ (thường do máy bơm yếu hoặc áp suất cản đầu ra quá cao), hoặc do lắp ngược chiều dòng chảy, tắc họng hút.

3. Venturi làm sụt bao nhiêu áp suất của hệ thống?

Thông thường, một bộ Venturi tiêu chuẩn sẽ gây tổn thất từ 15% đến 30% áp suất của dòng chảy tùy thuộc vào tỷ lệ thắt họng.

4. Có thể dùng Venturi để hút axit đậm đặc không?

Có thể, nhưng bắt buộc phải chọn dòng Venturi đúc bằng vật liệu nhựa PVDF cao cấp hoặc Inox 316 để tránh bị ăn mòn hóa học.

5. Lắp ven tu ri trên đường ống chính hay đường ống nhánh tốt hơn?

Lắp trên đường ống nhánh (cụm Bypass) luôn tốt hơn vì giúp bạn chủ động điều chỉnh được lưu lượng châm và không ảnh hưởng đến áp lực toàn mạng lưới khi không có nhu cầu hút.

Kết Luận

Có thể khẳng định, ven tu ri là một giải pháp kỹ thuật cực kỳ tinh tế, giúp tối ưu hóa chi phí vận hành nhờ khả năng biến đổi năng lượng dòng chảy thành lực hút cơ học mà không tốn một watt điện năng. Việc chọn lựa chính xác thông số kỹ thuật, áp suất và lưu lượng sẽ giúp hệ thống của bạn vận hành bền bỉ và chính xác.
