Van Điện Từ 220V Phi 90: Cấu Tạo, Nguyên Lý Và Cách Chọn Đúng

Trong các hệ thống tự động hóa cấp thoát nước công nghiệp, trang trại nông nghiệp hay nhà máy xử lý nước thải, việc đóng mở đường ống kích thước lớn một cách nhanh chóng và chính xác là bài toán tối ưu chi phí vận hành. Khi đó, dòng van điện từ 220V phi 90 đóng vai trò là giải pháp đóng cắt tự động linh hoạt, cho phép điều khiển dòng chảy từ xa mà không tốn sức người.

Trang bị đúng van giúp toàn bộ hệ thống vận hành trơn tru, hạn chế rủi ro búa nước hay sự cố rò rỉ. Việc hiểu rõ cơ chế vận hành, vật liệu và các tiêu chuẩn đường ống tương ứng sẽ giúp bạn tiết kiệm hàng chục triệu đồng chi phí bảo trì hằng năm.

Van Điện Từ 220V Phi 90 Là Gì?

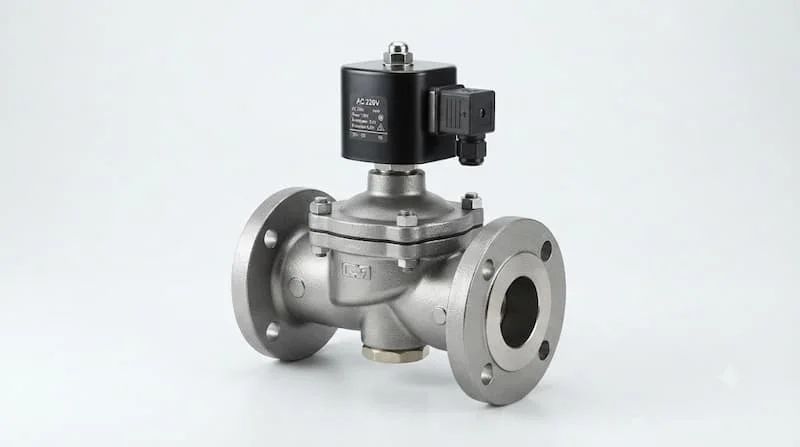

Van điện từ 220V phi 90 là thiết bị cơ điện tự động được thiết kế để điều tiết hoặc đóng/mở dòng lưu chất (nước, khí, dầu nhẹ) trên đường ống có đường kính ngoài khoảng 90 mm, vận hành nhờ lực điện từ sinh ra từ cuộn coil sử dụng nguồn điện lưới AC 220V.

Cơ chế điều khiển của van hoàn toàn tự động thông qua việc cấp hoặc ngắt nguồn điện 220V. Nhờ thiết kế chuyên dụng cho đường ống lớn, van điện từ phi 90 thường được kết nối trực tiếp với đường ống nhựa PVC, HDPE, PPR hoặc đường ống kim loại (thép, inox) trong các hạ tầng cấp thoát nước tập trung.

Phi 90 Tương Đương DN Bao Nhiêu?

Trong ngành cơ điện (MEP) và vật tư ngành nước, thuật ngữ "Phi 90" (Ø90) thường dùng để chỉ đường kính ngoài của ống nhựa PVC hoặc HDPE theo tiêu chuẩn Việt Nam và hệ ISO. Tuy nhiên, kích thước van công nghiệp lại được tính theo chỉ số đường kính danh nghĩa (DN - Nominal Diameter) hoặc Inch.

Nhiều người dùng thường lầm tưởng phi 90 tương đương DN90. Thực tế, không có tiêu chuẩn van công nghiệp nào mang mã DN90. Với ống nhựa phi 90 (đường kính ngoài 90mm), đường kính trong xấp xỉ 80mm. Vì vậy, phi 90 tương đương với chuẩn DN80 (3 inch).

Bảng quy đổi tiêu chuẩn lắp đặt cho van điện từ phi 90:

Lưu ý: Nếu mua van điện từ DN90, bạn sẽ không lắp vừa đường ống phi 90 thực tế. Luôn đối chiếu đường kính danh nghĩa DN80 hoặc kết nối ren 3 inch khi chọn mua van.

Van Điện Từ Hoạt Động Theo Nguyên Lý Nào?

Van điện từ vận hành dựa trên nguyên lý cảm ứng điện từ sinh ra từ cuộn coil kết hợp với chênh lệch áp suất thủy lực để dịch chuyển trục van.

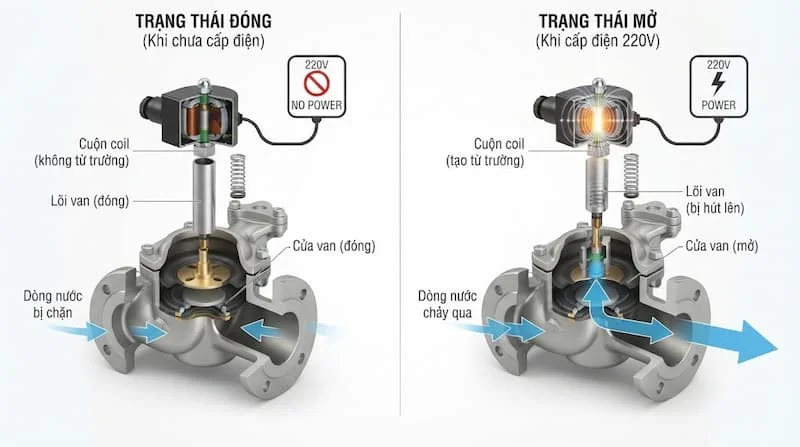

Các bước đóng mở của van điện từ 220V phi 90 diễn ra như sau:

• Bước 1 (Cấp điện): Điện áp 220V AC được cấp vào cuộn coil điện từ.

• Bước 2 (Sinh từ trường): Cuộn dây sinh ra một từ trường có lực hút mạnh mẽ.

• Bước 3 (Dịch chuyển pittông/lõi): Lực từ trường hút lõi thép (pittông) di chuyển lên phía trên, ép xả áp suất ở buồng trên màng van.

• Bước 4 (Đổi trạng thái cửa van): Sự chênh lệch áp suất giữa buồng trên và dưới đẩy màng van nâng lên, mở hoàn toàn cửa van cho dòng lưu chất đi qua. Khi ngắt điện, lò xo đẩy lõi từ về vị trí ban đầu, nén màng van đóng chặt cửa dòng chảy.

Trạng thái vận hành được chia làm 2 dạng chính:

• Van điện từ thường đóng (NC - Normally Closed): Ở trạng thái không có điện, van luôn đóng. Khi cấp điện 220V, van mở. Đây là loại phổ biến nhất (chiếm 90% ứng dụng).

• Van điện từ thường mở (NO - Normally Open): Ở trạng thái không có điện, van luôn mở. Khi cấp điện 220V, van sẽ đóng lại. Dùng cho các hệ thống yêu cầu duy trì dòng chảy liên tục và chỉ đóng khi gặp sự cố.

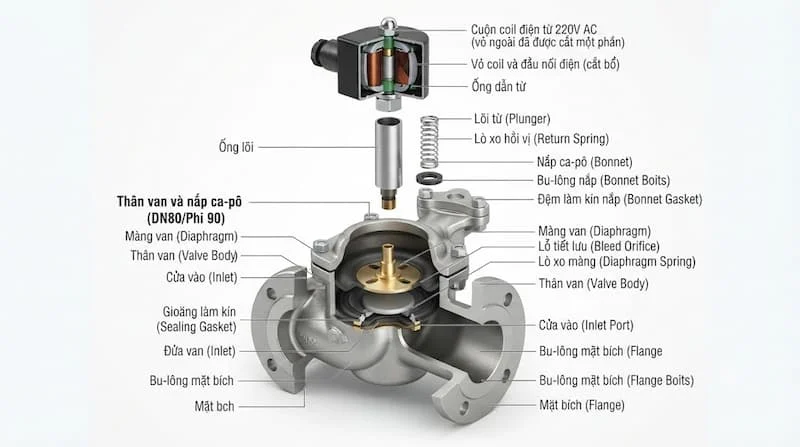

Cấu Tạo Van Điện Từ 220V Phi 90 Gồm Những Bộ Phận Nào?

Do phải chịu áp lực dòng chảy lớn ở kích thước DN80, van điện từ 220V phi 90 được cấu tạo từ các bộ phận chịu lực chuyên dụng:

Thân van (Body)

Là phần bao bọc bên ngoài tiếp xúc trực tiếp với lưu chất. Thân van phi 90 thường đúc bằng đồng (Brass), gang cầu (Ductile Iron), inox 304/316 hoặc nhựa PVC/PPR.

Cuộn coil 220V AC (Solenoid Coil)

Bộ phận chuyển hóa điện năng thành từ năng. Coil van 220V thường đúc nguyên khối bằng nhựa cao cấp chống cháy, đạt chuẩn chống nước IP65 hoặc IP67 để hoạt động ổn định trong môi trường ẩm ướt.

Trục và lõi từ (Plunger & Spring)

Làm bằng vật liệu inox chống gỉ (inox 430F/304) có khả năng nhiễm từ tốt, kết hợp cùng lò xo đệm inox chịu lực phản hồi nhanh.

Màng van hoặc Piston (Diaphragm)

Chi tiết trực tiếp chắn dòng chảy. Đối với van phi 90, màng van thường là màng nâng gián tiếp (Pilot operated) chịu áp cao.

Gioăng làm kín (Gasket/Seal)

Ngăn ngừa rò rỉ nước. Các chất liệu phổ biến gồm:

• NBR: Dùng cho nước lạnh, dầu nhẹ, khí nén (dưới 80 độ C).

• EPDM: Dùng cho nước sạch, nước nóng nhẹ (dưới 120 độ C).

• PTFE (Teflon): Dùng cho hóa chất, hơi nóng áp suất cao (dưới 180 độ C).

Các Loại Van Điện Từ 220V Phi 90 Phổ Biến

Để tối ưu chi phí và độ bền, người dùng thường phân loại van theo các tiêu chí kỹ thuật:

Phân loại theo vật liệu thân van

• Van điện từ đồng phi 90: Dùng phổ biến cho hệ thống cấp nước sạch, khí nén, độ bền cao, chịu lực tốt.

• Van điện từ inox 220V (Inox 304/316): Chịu hóa chất, nước mặn, môi trường ăn mòn cao và nhiệt độ lớn.

• Van điện từ PVC phi 90: Chuyên dụng cho nông nghiệp, tưới tiêu, ngành thủy sản hoặc môi trường nước chứa hóa chất nhẹ.

• Van điện từ gang phi 90: Thường đúc dạng mặt bích DN80, giá thành tốt, tối ưu cho hạ tầng công nghiệp lớn.

Phân loại theo kiểu kết nối

• Kiểu kết nối mặt bích (Flange): Tiêu chuẩn JIS 10K, BS PN16. Chịu rung giật tốt, thích hợp cho đường ống lớn phi 90.

• Kiểu kết nối ren (Threaded): Ren trong 3 inch, nhỏ gọn, dễ lắp đặt cho không gian hẹp.

• Kiểu kết nối rắc co / dán keo: Phổ biến trên các dòng van nhựa PVC dùng cho tưới tiêu.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Chọn Van Điện Từ Phi 90

Kiểm tra kỹ thông số kỹ thuật giúp tránh nguy cơ van hư hỏng chỉ sau vài ngày vận hành.

Lưu ý: Áp suất làm việc (PN) vô cùng quan trọng. Nếu chọn van có dải áp từ 0.5 đến 10 bar nhưng đường ống chảy tự nhiên không có áp lực (chảy xả đáy bể), màng van sẽ không thể mở ra.

Van Điện Từ 220V Phi 90 Có Dùng Được Cho Nước Nóng Không?

Không phải mọi van điện từ 220V phi 90 đều dùng được cho nước nóng. Việc van có chịu được nhiệt độ cao hay không phụ thuộc vào 3 yếu tố cốt lõi:

• Vật liệu gioăng màng: Gioăng NBR tiêu chuẩn sẽ bị chai cứng, nứt vỡ khi gặp nước nóng trên 80 độ C. Muốn dùng cho nước nóng (từ 80 đến 120 độ C) bắt buộc phải chọn gioăng EPDM hoặc Teflon (PTFE).

• Vật liệu thân van: Thân van phải làm bằng đồng đúc hoặc Inox 304/316. Thân nhựa PVC chỉ chịu nhiệt tối đa 60 độ C.

• Cuộn coil chịu nhiệt: Nước nóng truyền nhiệt lên trục van, nếu cuộn coil không phải dòng cách nhiệt Class H, cuộn dây sẽ bị nóng chảy và chập cháy.

Vì vậy, nếu dùng cho hệ thống lò hơi, nước nóng trung tâm, bạn cần chỉ định rõ loại van điện từ chịu nhiệt độ cao có gioăng PTFE và thân Inox/Đồng.

So Sánh Van Điện Từ 220V Phi 90 Và Van Điện Từ 24V Phi 90

Hai nguồn điện áp 220V AC và 24V DC/AC có những ưu nhược điểm riêng trong thi công:

Nếu vị trí lắp đặt hở ngoài trời, ẩm ướt hoặc gần khu vực có người qua lại (hồ bơi, đài phun nước), ưu tiên chọn van 24V để đảm bảo an toàn. Nếu lắp trong phòng kỹ thuật khô ráo, van 220V giúp đơn giản hóa hệ thống điện.

Van Điện Từ Phi 90 Và Van Bi Điều Khiển Điện Khác Nhau Như Thế Nào?

Với đường ống lớn như phi 90 (DN80), người dùng thường phân vân giữa van điện từ và van bi điều khiển bằng mô-tơ điện.

Với đường ống phi 90, dòng chảy và lưu lượng rất lớn. Khi van điện từ đóng lại chỉ trong 0.2 giây, áp lực phản hồi có thể xé rách đường ống nhựa (hiện tượng búa nước). Do đó, nếu hệ thống không yêu cầu đóng ngắt tức thì, van bi điện phi 90 thường được khuyên dùng hơn nhờ khả năng làm việc bền bỉ và không gây giật ống.

Van Điện Từ 220V Phi 90 Được Dùng Ở Đâu?

Nhờ khả năng điều khiển lưu lượng lớn, van được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Hệ thống tưới tiêu nông nghiệp tự động: Phân chia các khu vực tưới trong trang trại quy mô lớn kết hợp bộ hẹn giờ (Timer) hoặc điều khiển qua WiFi.

• Nhà máy xử lý nước thải và nước sạch: Đóng mở các tuyến ống phân phối chính DN80.

• Hệ thống cấp nước tòa nhà, PCCC: Kiểm tra và xả áp tự động trên tuyến ống nhánh.

• Hệ thống làm mát công nghiệp (HVAC): Điều tiết nước làm mát cho tháp chiller, nhà máy sản xuất.

• Trạm bơm đài phun nước, hồ bơi: Điều khiển kịch bản phun nước công suất lớn.

Khi Nào Nên Sử Dụng Van Điện Từ Phi 90?

Bạn nên ưu tiên trang bị van điện từ 220V phi 90 khi hệ thống thỏa mãn các điều kiện sau:

• Cần đóng ngắt dòng chảy tức thì (dưới 1 giây) khi nhận tín hiệu cảm biến.

• Tuyến ống dẫn có kích thước tiêu chuẩn phi 90mm (DN80).

• Tần suất đóng mở trong ngày cao.

• Đã có sẵn hạ tầng điện lưới 220V và tủ điện điều khiển trung tâm.

• Cần kết nối đồng bộ với Timer hẹn giờ, cảm biến mưa, cảm biến áp suất hoặc bộ điều khiển PLC.

Những Sai Lầm Thường Gặp Khi Chọn Van Điện Từ Phi 90

Nhiều kỹ sư và thợ lắp đặt gặp sự cố hư hỏng van do mắc phải các sai lầm phổ biến:

• Chỉ nhìn vào thông số phi 90 mà bỏ qua tiêu chuẩn kết nối: Mua van ren trong 3 inch nhưng đường ống lại là dạng mặt bích DN80 tiêu chuẩn JIS10K, dẫn đến không thi công được.

• Ngâm điện 220V liên tục 24/7: Cuộn coil điện từ sinh nhiệt rất lớn. Ngâm điện liên tục trên 8 tiếng sẽ làm Om coil, chập cháy dây đồng bên trong.

• Dùng van màng gián tiếp cho nước chảy tự nhiên: Van điện từ phi 90 màng gián tiếp cần áp lực tối thiểu 0.5 bar mới nâng được màng. Dùng cho bể xả tự do nước sẽ không chảy qua.

• Lắp ngược chiều dòng chảy: Mọi van điện từ đều có mũi tên chỉ hướng dòng chảy trên thân. Lắp ngược sẽ khiến nước rò rỉ liên tục qua cửa van.

• Không lắp y-lọc rác phía trước: Cặn bẩn, cát sỏi trong nước kẹt vào lỗ tiết lưu màng van làm van bị kẹt ở trạng thái luôn mở.

Checklist Chọn Van Điện Từ 220V Phi 90

Hãy rà soát kỹ các tiêu chí này trước khi xuống tiền mua sản phẩm:

• Môi chất là gì? (Nước sạch, nước thải, hóa chất hay khí nén?)

• Đường kính thực tế ống: Có đúng là ống phi 90mm (DN80) không?

• Điện áp nguồn: Có đúng là 220V AC không?

• Chọn trạng thái: Cần van Thường Đóng (NC) hay Thường Mở (NO)?

• Kiểm tra áp suất làm việc: Áp suất tối thiểu và tối đa trên đường ống là bao nhiêu bar?

• Nhiệt độ môi chất: Nước bình thường hay nước nóng (trên 80 độ C)?

• Vật liệu thân van: Dùng nhựa PVC, Đồng, Inox hay Gang?

• Kiểu kết nối: Bắt bích, bắt ren hay dán keo rắc co?

• Môi trường lắp đặt: Trong nhà hay ngoài trời (cần chuẩn chống nước IP65/IP67)?

• Đã có Y-lọc rác chưa? (Bắt buộc lắp thêm Y-lọc DN80 ngay phía trước van).

Hướng Dẫn Lắp Đặt Van Điện Từ Phi 90 Đúng Kỹ Thuật

Thi công van đúng chuẩn giúp kéo dài tuổi thọ thiết bị gấp 2 đến 3 lần:

1. Ngắt nguồn điện và xả sạch áp lực: Đảm bảo đường ống hoàn toàn khô ráo và ngắt nguồn điện khu vực thi công.

2. Vệ sinh đường ống: Xả trôi toàn bộ mạt nhựa, đất cát bên trong ống trước khi gắn van.

3. Xác định hướng dòng chảy: Lắp van sao cho mũi tên đúc nổi trên thân van trùng với chiều đi của nước.

4. Lắp đúng tư thế: Cuộn coil điện từ phải hướng thẳng lên trên hoặc vuông góc 90 độ. Không được úp ngược cuộn coil xuống dưới.

5. Kết nối mặt bích/ren: Siết đều các bu-lông mặt bích theo hình đối xứng (đường chéo) để màng gioăng đệm kín hoàn toàn, tránh lệch tâm.

6. Đấu nối dây điện: Đấu nối nguồn 220V vào cuộn coil, quấn băng keo điện chống nước hoặc dùng hạt mạng nối chống ẩm.

7. Lắp Y-lọc bảo vệ: Lắp thêm 1 Y-lọc rác DN80 ngay phía trước cửa vào của van.

8. Chạy thử: Cấp điện kiểm tra khả năng đóng mở, tiếng kêu cuộn coil và rò rỉ nước tại các điểm nối.

Câu Hỏi Thường Gặp Về Van Điện Từ 220V Phi 90 (FAQ)

1. Van điện từ 220V phi 90 là gì?

Là thiết bị điều khiển đóng/mở dòng nước tự động trên đường ống phi 90mm (DN80) bằng cuộn dây cảm ứng điện từ sử dụng điện nguồn 220V.

2. Phi 90 tương đương DN bao nhiêu?

Ống phi 90mm tương đương với tiêu chuẩn danh nghĩa DN80 (3 inch).

3. Van điện từ phi 90 có dùng cho nước sạch được không?

Có. Các dòng van thân đồng, thân inox hoặc nhựa PVC đều đạt tiêu chuẩn an toàn cho nước sạch sinh hoạt và tưới tiêu.

4. Van điện từ 220V có tiêu thụ nhiều điện không?

Không. Công suất cuộn coil van phi 90 chỉ dao động từ 15W đến 30W, điện năng tiêu thụ rất nhỏ.

5. Van điện từ phi 90 có dùng ngoài trời được không?

Có thể dùng ngoài trời nếu chọn dòng van có cuộn coil đúc chuẩn chống nước IP65/IP67. Tuy nhiên, khuyến khích nên làm mái che hoặc hộp bảo vệ để tăng tuổi thọ thiết bị.

Van Điện Từ 220V Phi 90 – Giải Pháp Điều Khiển Đường Ống Tự Động Hiệu Quả

Van điện từ 220V phi 90 là linh kiện đóng cắt lưu lượng lớn không thể thiếu trong các hạ tầng cấp thoát nước hiện đại. Việc lựa chọn đúng vật liệu, điện áp và phương thức kết nối chuẩn DN80 không chỉ giúp hệ thống vận hành êm ái mà còn loại bỏ hoàn toàn các nguy cơ cháy hỏng, rò rỉ nước ngoài ý muốn.

Bạn đang tìm kiếm dòng van điện từ phi 90 phù hợp nhất cho công trình của mình? Hãy liên hệ ngay với chúng tôi và cung cấp các thông số bao gồm đường kính ống, môi chất, áp suất, nhiệt độ và điện áp để được đội ngũ kỹ sư tư vấn và báo giá chính xác nhất đối với van điện từ 220v phi 90.
