Clamp Flange: Giải Pháp Kết Nối Nhanh Tiêu Chuẩn Cho Hệ Thống Vi Sinh

Trong các hệ thống sản xuất thực phẩm, dược phẩm hay đồ uống, yêu cầu về vệ sinh và khả năng tháo lắp linh hoạt luôn được đặt lên hàng đầu. Thực tế, nhiều kỹ sư vận hành gặp khó khăn khi sử dụng các kiểu kết nối truyền thống như mặt bích dùng bulong hay kết nối hàn cố định; chúng thường gây tốn thời gian bảo trì và tạo ra các "điểm chết" khó vệ sinh. Vấn đề này không chỉ làm giảm năng suất mà còn tiềm ẩn nguy cơ nhiễm khuẩn chéo, ảnh hưởng trực tiếp đến chất lượng thành phẩm.

Để giải quyết triệt để bài toán này, flange (hay còn gọi là khớp nối nhanh Clamp) đã trở thành giải pháp tiêu chuẩn. Đây là kiểu kết nối thông minh, cho phép tháo rời các bộ phận đường ống chỉ trong vài giây mà không cần dụng cụ phức tạp. Với sự lên ngôi của công nghệ vi sinh hiện đại, việc hiểu rõ và ứng dụng đúng flange là yếu tố then chốt để đảm bảo hệ thống vận hành trơn tru và đạt chuẩn quốc tế.

Clamp là gì?

Clamp là một dạng kết nối nhanh chuyên dụng trong ngành đường ống vi sinh, sử dụng bộ kẹp (clamp) để ép chặt hai đầu nối thay vì sử dụng hệ thống bulong đai ốc như mặt bích thông thường. Đây là một bộ phận không thể thiếu trong các hệ thống yêu cầu độ sạch cao, nơi mà việc tháo lắp để vệ sinh định kỳ diễn ra liên tục.

Cấu tạo của một bộ flange tiêu chuẩn bao gồm ba thành phần chính:

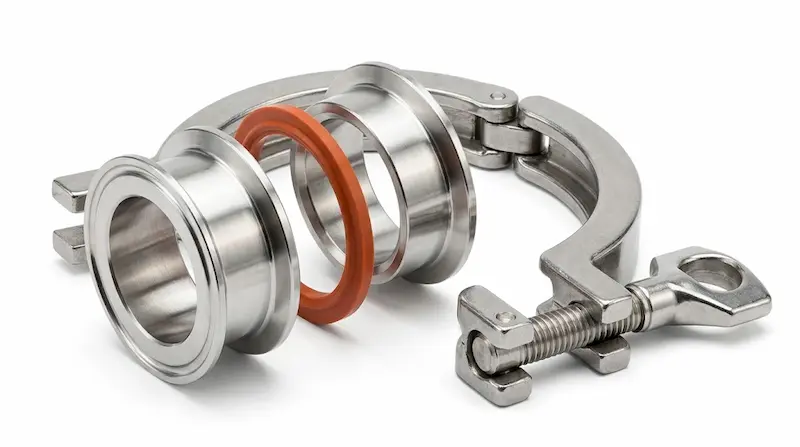

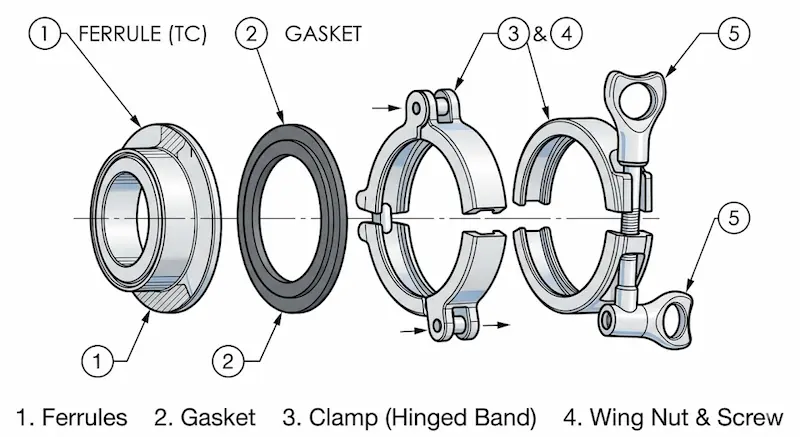

• Ferrule: Hai đầu nối bằng inox (thường là inox 304 hoặc 316L) có bề mặt vát để khớp nối với nhau.

• Clamp (Cùm kẹp): Bộ phận bao quanh hai đầu ferrule, có tác dụng siết chặt bằng tay vặn hoặc vít để tạo lực ép.

• Gasket (Ron làm kín): Vòng đệm đặt ở giữa hai mặt ferrule để ngăn chặn rò rỉ lưu chất.

Đặc điểm nổi bật nhất của flange chính là tính linh hoạt. Bạn có thể tháo lắp toàn bộ hệ thống bằng tay chỉ trong vài thao tác đơn giản, giúp tiết kiệm tối đa thời gian dừng máy và không đòi hỏi nhân viên kỹ thuật phải có trình độ quá cao.

Nguyên lý hoạt động của  flange

Nguyên lý hoạt động của flange dựa trên cơ chế nén lực hướng tâm và chuyển hóa thành lực ép dọc trục. Khi ta siết tay vặn trên cùm kẹp, mặt trong của cùm (có thiết kế rãnh vát chữ V) sẽ ôm lấy hai vành của ferrule. Nhờ góc vát này, khi kẹp khép lại, nó sẽ ép hai đầu ferrule tiến lại gần nhau với áp lực cực lớn.

Tại vị trí tiếp giáp, vòng đệm (gasket) sẽ bị nén lại, điền đầy các khoảng hở siêu nhỏ giữa hai bề mặt inox, từ đó tạo ra một liên kết kín khít tuyệt đối. Điểm tinh tế của thiết kế này nằm ở chỗ: dù tháo lắp nhanh nhưng bề mặt bên trong lòng ống vẫn hoàn toàn nhẵn mịn, không tạo ra khe hở hay gờ nổi để vi khuẩn trú ngụ. Điều này giải thích tại sao flange là ưu tiên hàng đầu cho các môi trường đòi hỏi sự vô trùng và an toàn vệ sinh thực phẩm khắt khe.

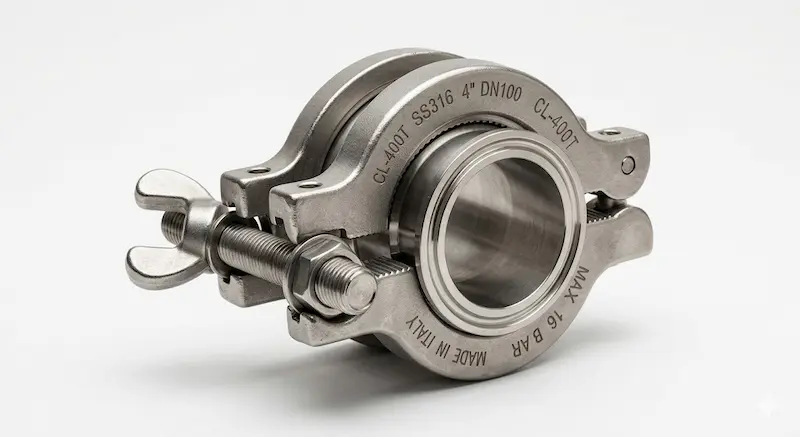

Phân loại flange phổ biến hiện nay

Việc lựa chọn đúng phân loại flange là điều kiện tiên quyết để đảm bảo sự đồng bộ cho hệ thống. Dưới đây là các cách phân loại phổ biến nhất:

Theo tiêu chuẩn kỹ thuật

Mỗi quốc gia hoặc khu vực thường áp dụng các tiêu chuẩn đo lường khác nhau, dẫn đến kích thước đường kính ferrule khác nhau:

• Tiêu chuẩn SMS (Thụy Điển): Phổ biến trong ngành sữa và thực phẩm tại Việt Nam.

• Tiêu chuẩn DIN (Đức): Thường thấy trong các thiết bị nhập khẩu từ Châu Âu, đo theo hệ milimet.

• Tiêu chuẩn ISO: Thường dùng cho các ứng dụng công nghiệp vi sinh tổng quát.

Theo vật liệu chế tạo

• Inox 304: Giá thành hợp lý, phù hợp cho hầu hết các ứng dụng thực phẩm thông thường.

• Inox 316L: Chứa hàm lượng Molypden cao, chống ăn mòn tuyệt vời, chuyên dùng cho dược phẩm hoặc môi trường có độ axit/kiềm cao.

Theo kích thước

Kích thước của flange thường được tính theo đường kính ngoài của ống, phổ biến từ 1 inch (DN25) đến 4 inch (DN100). Một insight quan trọng dành cho người mua: Nếu bạn chọn sai tiêu chuẩn (ví dụ lắp ferrule tiêu chuẩn DIN vào clamp tiêu chuẩn SMS), hệ thống sẽ bị rò rỉ ngay lập tức do độ vát và đường kính vành kẹp không tương thích.

Thông số kỹ thuật cần biết

Khi đặt mua hoặc thiết kế hệ thống sử dụng flange, bạn cần nắm rõ các thông số kỹ thuật sau để tránh những sai sót không đáng có:

1. Áp suất làm việc: Dù là kết nối nhanh, nhưng flange có thể chịu được áp suất từ 10 bar đến 16 bar tùy thuộc vào độ dày của cùm kẹp.

2. Nhiệt độ hoạt động: Thông số này phụ thuộc phần lớn vào vật liệu của Gasket.

3. Vật liệu Gasket:

   • Silicone: Chịu nhiệt tốt, mềm mại, đạt chuẩn FDA, thường dùng cho ngành thực phẩm và bia rượu.

   • EPDM: Độ bền cơ học cao, chịu được hóa chất tẩy rửa mạnh (hệ CIP).

   • PTFE (Teflon): Chịu nhiệt và hóa chất cực tốt nhưng độ cứng cao, khó làm kín hơn các loại khác.

Mini checklist cho người dùng: Nếu hệ thống của bạn là thực phẩm nóng hoặc cần tiệt trùng hơi nước, hãy ưu tiên chọn Gasket Silicone hoặc EPDM chịu nhiệt để đảm bảo độ đàn hồi và không gây mùi lạ cho thực phẩm.

So sánh clamp flange với kết nối mặt bích truyền thống

Nhiều khách hàng phân vân giữa việc dùng flange hay mặt bích (flange) tiêu chuẩn. Dưới đây là bảng so sánh trực quan:

Giải thích chuyên sâu: Bạn không nên dùng flange cho các hệ thống có áp suất cực cao (như hơi bão hòa áp lực lớn hoặc đường ống hóa chất công nghiệp nặng) vì cùm kẹp có giới hạn chịu lực cơ học thấp hơn so với hệ thống nhiều bulong của mặt bích thường.

Ứng dụng thực tế: Khi nào nên dùng flange?

Clamp là sự lựa chọn không thể thay thế trong các lĩnh vực sau:

• Ngành Dược phẩm: Kết nối các bồn chứa thuốc, hệ thống lọc và chiết rót yêu cầu vô trùng tuyệt đối.

• Ngành Bia - Nước giải khát: Sử dụng trong các đường ống dẫn cốt liệu, nơi cần tháo ra để vệ sinh sau mỗi mẻ sản xuất.

• Hệ thống CIP (Cleaning In Place): Giúp việc tháo lắp các đầu phun, thiết bị đo lường trở nên dễ dàng để kiểm tra thủ công khi cần.

Các sai lầm thường gặp khi sử dụng

Hệ thống sử dụng flange vẫn có thể thất bại nếu bạn mắc phải các lỗi sau:

1. Dùng sai Gasket: Sử dụng ron cao su thông thường cho hệ thống hóa chất khiến ron bị mủn, rơi vào dung dịch sản phẩm.

2. Nhầm lẫn tiêu chuẩn: Đây là lỗi phổ biến nhất. Ferrule 51mm của tiêu chuẩn DIN khác hoàn toàn với 51mm của tiêu chuẩn SMS về độ dày vành.

3. Siết quá chặt: Việc cố gắng siết clamp quá mức bằng kìm có thể làm biến dạng vành ferrule, dẫn đến hỏng hóc vĩnh viễn.

Hướng dẫn chọn clamp flange đúng kỹ thuật

Để mua được bộ flange phù hợp, hãy tuân thủ checklist sau:

•  Xác định tiêu chuẩn: Kiểm tra thiết kế hiện tại là DIN, SMS, hay ISO.

•  Chọn vật liệu inox: Inox 304 cho thực phẩm, 316L cho dược phẩm hoặc môi trường ăn mòn.

•  Lựa chọn Gasket: Căn cứ vào nhiệt độ và tính chất của lưu chất bên trong.

•  Kiểm tra áp suất: Đảm bảo áp suất vận hành không vượt quá giới hạn của bộ kẹp.

Lưu ý khi lắp đặt

• Vệ sinh sạch bề mặt ferrule trước khi đặt ron.

• Đặt ron ngay ngắn vào rãnh, tránh để lệch vì khi siết clamp sẽ gây rách ron.

• Siết clamp đều tay cho đến khi cảm thấy chắc chắn, không cần dùng thêm đòn bẩy.

• Định kỳ kiểm tra độ đàn hồi của gasket để thay thế kịp thời.

FAQ - Những câu hỏi thường gặp

1. Clamp khác gì mặt bích (flange) thường?

Khác biệt lớn nhất là phương pháp giữ kết nối. Clamp dùng cùm kẹp nhanh, trong khi bích thường dùng nhiều bulong siết quanh vòng tròn. Clamp ưu tiên tốc độ và vệ sinh, bích ưu tiên áp lực lớn.

2. Clamp có chịu được áp lực cao không?

Nó chịu được áp suất trung bình (thường dưới 16 bar). Với các hệ thống áp suất cao hơn, cần sử dụng loại clamp 3 mảnh (3-segment) cường độ cao hoặc quay lại dùng kết nối bích.

3. Nên chọn inox 304 hay 316L?

Inox 304 là đủ cho nước sạch, bia, sữa. Tuy nhiên, nếu dùng cho thuốc tiêm, hóa chất mạnh hoặc nước biển, inox 316L là lựa chọn bắt buộc để tránh rỉ sét.

4. Tại sao hệ thống của tôi bị rò rỉ dù đã siết chặt clamp?

Khả năng cao bạn đã dùng sai tiêu chuẩn ferrule (ví dụ lắp lẫn DIN và SMS) hoặc ron gasket bị biến dạng/không phù hợp kích thước.

5. Clamp flange có dùng cho hệ hơi được không?

Có thể dùng cho hơi áp suất thấp (hơi tiệt trùng). Tuy nhiên, cần dùng loại gasket PTFE hoặc EPDM chịu nhiệt cao và kiểm tra định kỳ vì nhiệt độ có thể làm giãn nở cùm kẹp.

Kết luận

Clamp không đơn thuần là một phụ kiện đường ống, mà là giải pháp tối ưu để nâng cao hiệu quả vận hành và đảm bảo an toàn vệ sinh cho các nhà máy hiện đại. Việc thấu hiểu các tiêu chuẩn kỹ thuật và lựa chọn vật liệu đúng đắn sẽ giúp bạn xây dựng một hệ thống bền bỉ, tiết kiệm thời gian bảo trì và giảm thiểu rủi ro sản xuất Clamp flange.
