Mặt Bích Nối Ống Thép: Giải Pháp Kết Nối Chuyên Nghiệp Và Những Lưu Ý Kỹ Thuật Quan Trọng

Trong quá trình thi công và lắp đặt hệ thống đường ống công nghiệp, rò rỉ tại điểm nối luôn là nỗi ám ảnh đối với các kỹ sư. Một tình huống thực tế thường gặp là sau khi hoàn thiện hệ thống ống thép, lúc thử áp lực thì nước hoặc khí bị xì mạnh tại các khớp nối. Nguyên nhân phần lớn không nằm ở chất lượng ống, mà do việc lựa chọn mặt bích nối thép sai quy cách hoặc không phù hợp với tiêu chuẩn áp suất. Việc không hiểu rõ bản chất của phụ kiện này không chỉ gây lãng phí vật tư mà còn tiềm ẩn nguy cơ mất an toàn vận hành nghiêm trọng.

Mặt bích nối thép là giải pháp kết nối phổ biến và linh hoạt bậc nhất hiện nay. Tuy nhiên, để hệ thống đạt được sự kín khít tuyệt đối và độ bền theo thời gian, bạn cần hiểu rõ từ cấu tạo đến nguyên lý lắp đặt. Bài viết dưới đây sẽ cung cấp lộ trình chi tiết giúp bạn chọn đúng loại mặt bích ngay từ khâu thiết kế, giúp dự án vận hành trơn tru và chuyên nghiệp.

1. Mặt bích nối thép là gì?

Về mặt kỹ thuật, mặt bích nối thép là một phụ kiện cơ khí có dạng hình đĩa tròn (hoặc vuông, nhưng hiếm hơn), được sử dụng để kết nối hai đoạn ống thép với nhau hoặc kết nối ống thép với các thiết bị ngoại vi như van, máy bơm, bình áp lực. Đây là phương pháp kết nối gián tiếp thông qua hệ thống bulông, cho phép lắp ráp và tháo rời một cách linh hoạt mà không cần phải cắt bỏ đường ống.

Cấu tạo cơ bản của một mặt bích bao gồm thân đĩa có các lỗ đục xung quanh để xỏ bulông. Ở giữa là lỗ rỗng có đường kính khớp với đường kính ngoài hoặc trong của ống thép tùy theo chủng loại. Điểm đặc biệt của mặt bích nối thép chính là sự kết hợp giữa ba thành phần: Mặt bích – Gioăng (Gasket) – Bulông. Khi siết chặt bulông, lực ép sẽ nén gioăng nằm giữa hai mặt bích, tạo ra một rào cản ngăn chặn lưu chất rò rỉ ra ngoài. Đây chính là điểm ưu việt giúp kết nối này chịu được áp lực cao và sự rung động của hệ thống.

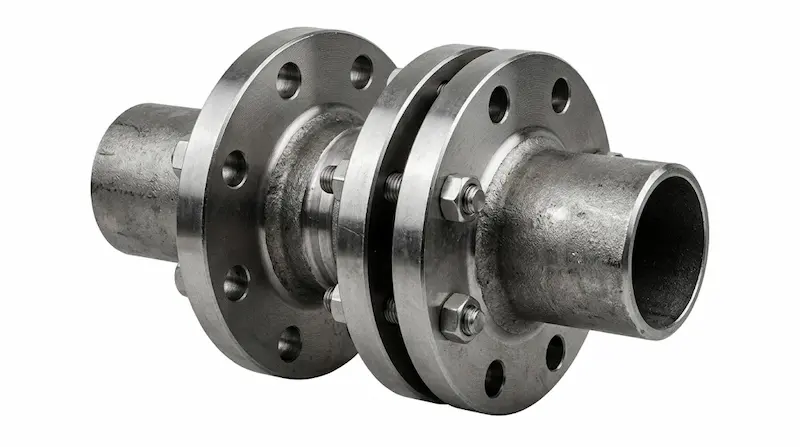

2. Nguyên lý hoạt động của mặt bích thép

Nguyên lý cốt lõi của mặt bích nối thép không đơn thuần chỉ là giữ hai đoạn ống lại với nhau, mà là tạo ra một "hệ thống kín áp lực". Khi kỹ sư thực hiện thao tác siết bulông, lực nén được truyền từ vành bích xuống bề mặt gasket. Để đạt được sự kín khít tuyệt đối, lực này phải được phân bổ đồng đều trên toàn bộ diện tích tiếp xúc của mặt bích.

Khả năng làm kín của mặt bích phụ thuộc vào ba yếu tố then chốt:

• Độ phẳng của bề mặt (Flange Face): Nếu bề mặt bích bị vênh hoặc có vết xước sâu, dù siết chặt đến đâu thì lưu chất vẫn sẽ tìm đường thoát ra.

• Lực siết bulông (Bolt Tension): Lực siết quá yếu sẽ không đủ nén gioăng, nhưng siết quá mạnh có thể làm hỏng gioăng hoặc biến dạng mặt bích.

• Loại gioăng (Gasket): Phải phù hợp với môi chất (nước, dầu, hóa chất) và nhiệt độ vận hành.

Hiểu được nguyên lý này, bạn sẽ thấy rằng một bộ mặt bích nối thép chất lượng phải đi kèm với quy trình lắp đặt chuẩn xác. Sự ổn định của hệ thống không chỉ nằm ở bản thân thép, mà nằm ở sự phân bổ lực cơ khí tại các khớp nối bích này.

3. Các loại mặt bích nối thép phổ biến hiện nay

Tùy vào điều kiện làm việc và phương thức thi công, mặt bích nối thép được chia thành nhiều loại khác nhau. Việc chọn đúng chủng loại sẽ quyết định đến tính kinh tế và kỹ thuật của công trình:

• Mặt bích hàn cổ (Weld Neck): Có phần cổ dài giúp giảm sự tập trung ứng suất tại chân mặt bích. Đây là loại chịu được áp suất cực cao và nhiệt độ khắc nghiệt, thường dùng cho các đường ống dẫn khí cao áp hoặc dầu khí.

• Mặt bích hàn trượt (Slip-on): Ống thép được lồng vào trong bích và hàn ở cả hai mặt (trong và ngoài). Ưu điểm là dễ căn chỉnh và chi phí thấp, cực kỳ phổ biến trong hệ thống nước và PCCC.

• Mặt bích mù (Blind Flange): Dùng để bịt kín đầu ống, cho phép dễ dàng mở rộng đường ống hoặc kiểm tra áp suất trong tương lai.

• Mặt bích ren (Threaded): Kết nối bằng ren thay vì hàn, phù hợp cho các hệ thống nhỏ, áp suất thấp hoặc những khu vực dễ cháy nổ không được phép dùng nhiệt.

• Mặt bích lỏng (Lap Joint): Thường dùng với đầu nối (Stub end), cho phép xoay mặt bích để căn chỉnh lỗ bulông dễ dàng. Rất hữu ích trong hệ thống cần bảo trì thường xuyên.

Mỗi loại đều có một "vùng an toàn" riêng. Ví dụ, bích Slip-on tuy rẻ nhưng không nên dùng cho môi trường rung động mạnh như máy nén khí công suất lớn, nơi mà bích Weld Neck sẽ phát huy ưu thế tuyệt đối.

4. Thông số kỹ thuật quan trọng của mặt bích nối thép

Để chọn đúng mặt bích nối thép, bạn không thể bỏ qua các thông số định danh chuẩn quốc tế. Việc nhầm lẫn giữa các tiêu chuẩn là nguyên nhân hàng đầu dẫn đến việc bích không thể lắp vừa nhau.

• DN (Diameter Nominal): Đường kính danh nghĩa của ống (ví dụ DN50, DN100). Lưu ý rằng DN không phải là đường kính thực tế mm mà là con số quy ước.

• PN (Pressure Nominal): Áp suất định danh (ví dụ PN10, PN16). Thông số này cho biết khả năng chịu áp lực của bích ở nhiệt độ tiêu chuẩn.

• Tiêu chuẩn sản xuất: Các hệ tiêu chuẩn phổ biến bao gồm ANSI/ASME (Mỹ), DIN/EN (Châu Âu), và JIS (Nhật Bản). Một mặt bích JIS 10K sẽ không thể lắp khớp với bích PN10 của DIN dù cùng kích thước DN.

• Vật liệu: Thép Carbon (A105, Q235) dùng cho môi trường thông thường; Inox 304/316 dùng cho môi trường ăn mòn hoặc thực phẩm.

Bảng tham khảo nhanh cho các dải DN phổ biến:

5. Tại sao nên dùng mặt bích nối thép thay vì hàn trực tiếp?

Trong ngành cơ khí, có ba phương pháp kết nối ống thép chính: Hàn, Ren và Mặt bích. Mỗi loại đều có ưu nhược điểm, nhưng mặt bích nối thép được xem là giải pháp cân bằng nhất.

Hàn trực tiếp tạo ra mối nối kín tuyệt đối nhưng lại là "kết nối chết". Khi cần vệ sinh đường ống, thay thế van hoặc bảo trì máy bơm, bạn buộc phải cắt ống, gây tốn kém thời gian và chi phí. Trong khi đó, nối ren tuy nhanh nhưng chỉ chịu được áp suất thấp và dễ bị rò rỉ theo thời gian do hiện tượng giãn nở nhiệt.

Sử dụng mặt bích nối thép mang lại sự linh hoạt tối đa. Bạn có thể tháo rời toàn bộ hệ thống để bảo trì định kỳ chỉ với vài thao tác vặn bulông. Đối với các hệ thống lớn trong nhà máy công nghiệp, việc sử dụng mặt bích giúp giảm thời gian dừng máy (downtime), từ đó mang lại hiệu quả kinh tế vượt trội so với các phương pháp kết nối cố định.

6. Ứng dụng thực tế và những sai lầm chết người khi lắp đặt

Hiện nay, mặt bích nối thép là thành phần không thể thiếu trong:

• Hệ thống phòng cháy chữa cháy (PCCC) của các chung cư, nhà xưởng.

• Hệ thống làm mát, điều hòa không khí trung tâm (HVAC).

• Trạm bơm cấp nước và xử lý nước thải.

• Dây chuyền sản xuất hóa chất, dầu khí và thực phẩm.

Tuy nhiên, thực tế thi công ghi nhận nhiều sai lầm dẫn đến hậu quả nghiêm trọng như rò rỉ hóa chất gây cháy nổ hoặc nứt bích do ứng suất. Sai lầm lớn nhất chính là siết bulông không đều. Khi một bên bulông bị siết quá chặt so với các bên còn lại, mặt bích sẽ bị vênh, tạo khe hở khiến áp suất dòng chảy phá vỡ gioăng. Ngoài ra, việc sử dụng lại gioăng cũ (gasket đã bị nén bẹp) cũng là nguyên nhân khiến hệ thống không bao giờ đạt được độ kín khít ban đầu.

7. Checklist: Cách chọn và lắp đặt mặt bích nối ống thép đúng chuẩn

Để đảm bảo bạn không bao giờ chọn sai mặt bích nối thép, hãy áp dụng bộ quy tắc checklist dưới đây:

Bước 1: Xác định điều kiện làm việc

• Áp suất tối đa của hệ thống là bao nhiêu? (Chọn PN tương ứng).

• Nhiệt độ môi chất là bao nhiêu? (Ảnh hưởng đến việc chọn vật liệu thép hay inox).

• Môi chất có tính ăn mòn không?

Bước 2: Chọn tiêu chuẩn đồng bộ

• Kiểm tra thiết bị (van, bơm) đang dùng tiêu chuẩn gì (JIS, ANSI hay DIN) để chọn mặt bích tương ứng. Tuyệt đối không lắp lẫn tiêu chuẩn.

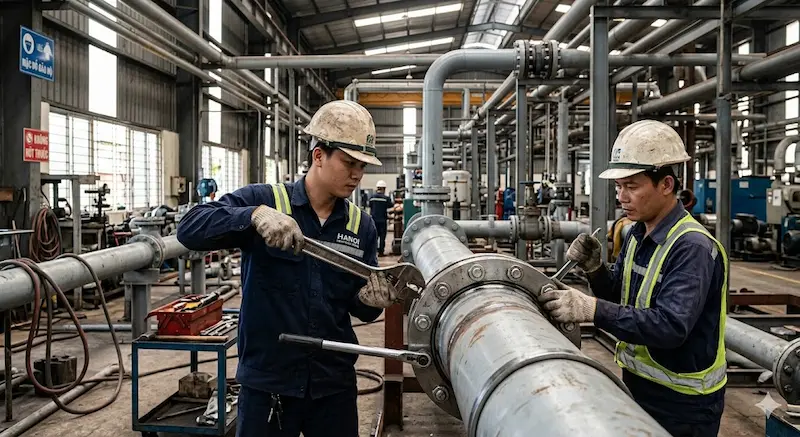

Bước 3: Lắp đặt đúng kỹ thuật

• Làm sạch bề mặt bích trước khi đặt gioăng.

• Siết bulông theo sơ đồ hình sao: Siết dần theo các cặp đối diện để lực ép trải đều.

• Kiểm tra độ phẳng giữa hai mặt bích trước khi siết chặt hoàn toàn.

Giải đáp thắc mắc (FAQ) về mặt bích nối ống thép

1. Mặt bích nối ống thép có nhất thiết phải hàn không?

Tùy vào loại bích. Với bích hàn cổ (Weld Neck) hoặc hàn trượt (Slip-on) thì bắt buộc phải hàn. Tuy nhiên, bích ren (Threaded) hoặc bích lỏng (Lap Joint) thì không cần hàn trực tiếp vào ống.

2. Làm sao để biết Mặt bích nối ống thép chịu được áp suất bao nhiêu?

Hãy nhìn vào ký hiệu PN hoặc Class trên thân bích. Ví dụ PN16 chịu được áp lực danh định 16 bar. Tuy nhiên, khả năng này sẽ giảm đi nếu nhiệt độ tăng cao.

3. Có thể dùng mặt bích thép cho hệ thống nước nóng không?

Có thể, nhưng cần chú ý đến loại gioăng chịu nhiệt. Nếu nước nóng có tính chất ăn mòn cao, bạn nên chuyển sang dùng mặt bích nối thép inox 304 để đảm bảo tuổi thọ.

4. Tại sao không nên dùng lại gioăng (gasket) cũ?

Gioăng sau khi siết đã bị biến dạng theo bề mặt bích nối ống thép cũ để tạo kín. Khi tháo ra, nó mất đi tính đàn hồi ban đầu, việc dùng lại rất dễ gây rò rỉ.

Kết luận

Mặt bích nối thép là cầu nối sống còn trong mọi hệ thống đường ống chuyên nghiệp. Việc lựa chọn đúng tiêu chuẩn, đúng loại vật liệu và lắp đặt chuẩn kỹ thuật không chỉ bảo vệ tài sản của doanh nghiệp mà còn đảm bảo an toàn cho nhân sự vận hành. Đừng để một sai sót nhỏ ở khớp nối bích làm hỏng cả một công trình lớn Mặt bích nối ống thép.
