Tiêu chuẩn mặt bích PN16: Thông số kỹ thuật và bí quyết lựa chọn tối ưu

Trong quá trình thi công hệ thống đường ống công nghiệp, từ PCCC cho đến cấp thoát nước, một sai lầm phổ biến nhưng cực kỳ nghiêm trọng là lựa chọn sai mặt bích. Việc không nắm vững tiêu chuẩn mặt bích có thể dẫn đến tình trạng rò rỉ tại các khớp nối, không khớp tâm lỗ bulông, hoặc thậm chí là nứt vỡ mặt bích dưới áp lực vận hành. Điều này không chỉ gây thất thoát tài chính mà còn đe dọa trực tiếp đến an toàn của toàn bộ công trình.

Tiêu chuẩn mặt bích hiện nay là một trong những hệ quy chiếu phổ biến nhất, đóng vai trò như "ngôn ngữ chung" giúp các kỹ sư và nhà thầu kết nối các thiết bị một cách đồng bộ. Bài viết này sẽ cung cấp cho bạn cái nhìn chuyên sâu từ định nghĩa, thông số chi tiết đến những lưu ý lắp đặt mà chỉ dân trong nghề mới biết.

1. Tiêu chuẩn mặt bích PN16 là gì?

Để hiểu rõ tiêu chuẩn mặt bích, chúng ta cần bóc tách thuật ngữ chuyên môn: PN (Pressure Nominal) là áp suất danh định. Con số 16 đi kèm tương ứng với áp suất làm việc định mức là 16 bar (tương đương khoảng $16 \text{ kg/cm}^2$ hoặc $1.6 \text{ MPa}$ ). Đây là mức áp lực mà mặt bích có thể chịu đựng một cách ổn định trong điều kiện làm việc tiêu chuẩn.

Hệ tiêu chuẩn này thường được sản xuất dựa trên quy định của EN 1092-1 (Tiêu chuẩn Châu Âu) hoặc DIN (Tiêu chuẩn Đức). Về mặt kỹ thuật, PN16 xác định không chỉ khả năng chịu áp mà còn quy định khắt khe về kích thước hình học như đường kính ngoài, độ dày vành bích và số lượng lỗ bulông. Một điểm quan trọng cần lưu ý: giá trị 16 bar này được tính toán tại nhiệt độ môi trường chuẩn (thường là 20°C). Khi điều kiện vận hành thay đổi, các thông số này cũng sẽ có sự biến thiên nhất định.

2. Bản chất và nguyên lý vận hành của PN16

Một sai lầm thường gặp của các kỹ sư mới vào nghề là coi PN16 như một ngưỡng áp suất tối đa cố định trong mọi hoàn cảnh. Thực tế, tiêu chuẩn mặt bích vận hành dựa trên sự tương quan giữa áp suất, nhiệt độ và vật liệu cấu tạo.

Nguyên lý rất đơn giản: Khi nhiệt độ dòng lưu chất tăng lên, độ bền cơ học của vật liệu (thép, inox, hay gang) sẽ giảm xuống. Do đó, áp suất làm việc thực tế phải được hạ thấp để đảm bảo an toàn. Ví dụ, một mặt bích thép PN16 có thể chịu được 16 bar ở 20°C, nhưng khi nhiệt độ lên đến 100°C hoặc 200°C, áp suất cho phép có thể chỉ còn khoảng 10–12 bar.

Do đó, PN16 nên được hiểu là một "nhãn định danh" giúp phân loại phân khúc hệ thống. Khi lựa chọn, bạn phải đối chiếu bảng tương quan áp suất - nhiệt độ (Pressure-Temperature Ratings) của vật liệu tương ứng (như Inox 304, 316 hay Thép A105) để tránh việc hệ thống bị quá tải nhiệt dẫn đến biến dạng mặt bích.

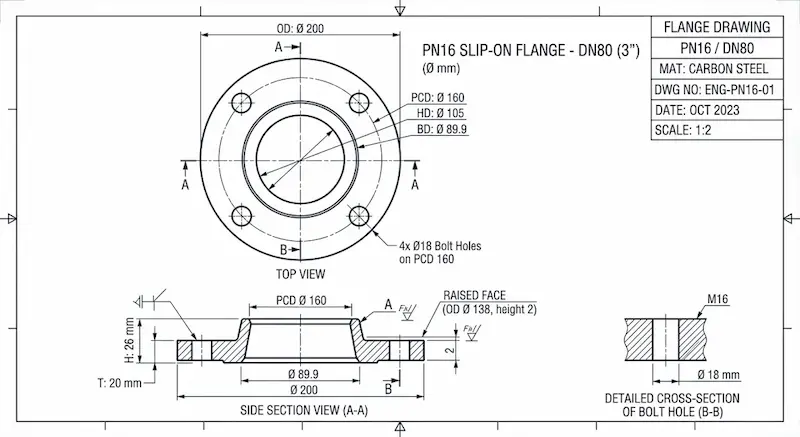

3. Thông số kỹ thuật chi tiết của tiêu chuẩn mặt bích PN16

Dưới đây là bảng thông số cơ bản giúp bạn đối chiếu nhanh khi mua hàng hoặc thiết kế hệ thống. Tiêu chuẩn mặt bích áp dụng cho dải đường kính danh nghĩa (DN) rất rộng, từ các đường ống nhỏ DN15 đến các hệ thống khổng lồ DN1000+.

Việc nắm rõ số lỗ bulông là cực kỳ quan trọng. Ví dụ, ở tiêu chuẩn PN10 và PN16, các kích thước DN nhỏ có thể dùng chung số lỗ, nhưng từ DN200 trở đi, bích PN16 thường có số lỗ bulông nhiều hơn hoặc đường kính lỗ lớn hơn để chịu tải tốt hơn. Nếu bạn chủ quan không kiểm tra, việc lắp đặt thực tế sẽ bị đình trệ do không thể xỏ bulông qua hai mặt bích lệch chuẩn.

4. Phân loại mặt bích PN16 phổ biến theo mục đích sử dụng

Tùy vào vị trí lắp đặt và yêu cầu kỹ thuật của mối nối, tiêu chuẩn mặt bích được chia thành các loại hình dáng chính:

• Mặt bích hàn cổ (Weld Neck): Có phần cổ dài để hàn trực tiếp vào ống. Loại này chịu rung động và áp suất cực tốt, thường dùng trong các hệ thống đòi hỏi độ an toàn cao.

• Mặt bích hàn trượt (Slip-on): Đường kính trong lớn hơn ống một chút để ống có thể "trượt" vào bên trong rồi hàn cả mặt trong và mặt ngoài. Đây là loại phổ biến nhất vì dễ lắp đặt và giá thành hợp lý.

• Mặt bích mù (Blind Flange): Không có lỗ ở giữa, dùng để chặn cuối đường ống hoặc các đầu chờ.

• Mặt bích ren (Threaded): Dùng ren để kết nối thay vì hàn. Thường dùng cho các đường ống nhỏ hoặc nơi không thể sử dụng kỹ thuật hàn do nguy cơ cháy nổ.

Mỗi loại đều có ưu nhược điểm riêng, nhưng tất cả đều phải tuân thủ đúng kích thước vành và lỗ bulông của hệ PN16 để đảm bảo tính lắp lẫn.

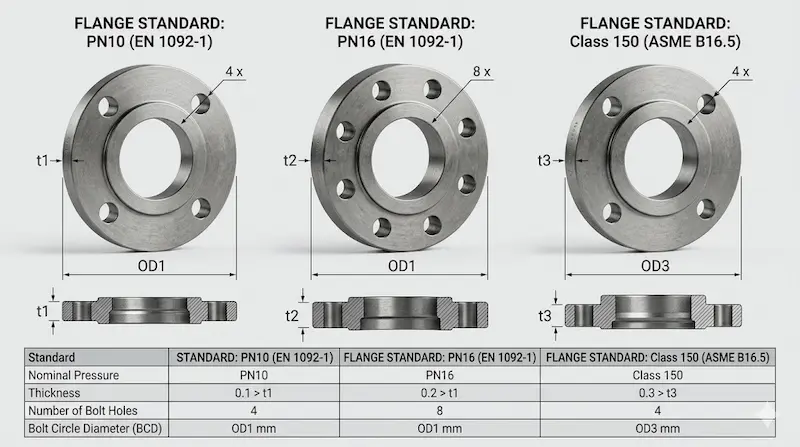

5. So sánh PN16 với PN10 và PN25: Tại sao PN16 lại là "Vua"?

Trong hệ tiêu chuẩn DIN/EN, PN16 nằm ở phân khúc trung gian và là mức áp suất phổ biến nhất trong công nghiệp nhẹ và dân dụng.

Lý do tiêu chuẩn mặt bích chiếm đến 80% thị phần là nhờ sự cân bằng tuyệt vời giữa giá thành và độ bền. Nó đủ mạnh mẽ để đáp ứng hầu hết các tòa nhà cao tầng và nhà máy sản xuất, nhưng lại không quá dư thừa gây lãng phí vật tư như PN25 hay Class 300.

6. Ứng dụng thực tế và những sai lầm thường gặp

Tiêu chuẩn mặt bích hiện diện ở khắp mọi nơi: từ trạm bơm nước sạch, hệ thống điều hòa trung tâm (HVAC) đến các dây chuyền sản xuất thực phẩm và hóa chất nhẹ. Tuy nhiên, rủi ro luôn tiềm ẩn nếu bạn mắc phải các lỗi sau:

• Nhầm lẫn hệ tiêu chuẩn: Lắp mặt bích hệ PN (Châu Âu) vào thiết bị hệ ANSI (Mỹ) hoặc JIS (Nhật). Dù áp suất có thể tương đương, nhưng kích thước lỗ bulông hoàn toàn không khớp.

• Bỏ qua vật liệu: Dùng bích thép cho môi trường nước biển hoặc hóa chất nồng độ cao khiến bích bị ăn mòn, gây nứt vỡ chỉ sau thời gian ngắn.

• Không đồng bộ DN: Đường ống DN100 nhưng lại mua mặt bích không đúng chuẩn kích thước ống (do sai lệch tiêu chuẩn sản xuất ống SCH20, SCH40).

Hậu quả: Rò rỉ lưu chất không chỉ gây bẩn công trình mà còn làm tụt áp hệ thống, buộc phải dừng vận hành để sửa chữa, gây thiệt hại kinh tế rất lớn.

7. Checklist: Cách chọn và lắp đặt mặt bích PN16 đúng chuẩn

Để đảm bảo hệ thống vận hành trơn tru, hãy tuân thủ quy trình kiểm tra sau:

Checklist chọn mua:

1. Xác định áp suất vận hành thực tế (có vượt quá 16 bar không?).

2. Kiểm tra nhiệt độ môi chất để chọn vật liệu phù hợp (Inox 304 cho thực phẩm, Thép A105 cho dầu khí...).

3. Đối chiếu thông số DN và tiêu chuẩn đi kèm (phải là EN 1092-1 hoặc DIN 2501).

Lưu ý lắp đặt:

• Siết lực đối xứng: Luôn siết bulông theo hình sao để mặt bích ép đều vào gioăng (gasket).

• Chọn gioăng phù hợp: Với PN16, nên ưu tiên gioăng cao su EPDM hoặc gioăng chì chịu nhiệt để tăng độ kín khít.

• Độ phẳng: Kiểm tra hai mặt bích có song song không trước khi siết, tránh hiện tượng lệch tâm gây ứng suất dư.

Giải đáp thắc mắc (FAQ) về PN16

1. PN16 có tương đương bao nhiêu bar?

Đáp: PN16 tương đương 16 bar (khoảng 16 kg/cm²) ở điều kiện nhiệt độ chuẩn 20°C.

2. Tiêu chuẩn mặt bích pn16 có giống ANSI Class 150 không?

Đáp: Gần tương đương về khả năng chịu áp nhưng kích thước hình học (lỗ bulông, đường kính) hoàn toàn khác nhau. Không thể lắp lẫn trực tiếp.

3. Có nên dùng mặt bích PN16 cho inox không?

Đáp: Có, bích inox PN16 rất phổ biến trong các nhà máy dược phẩm, thực phẩm nhờ khả năng chống ăn mòn tuyệt vời.

Kết luận

Hiểu đúng về tiêu chuẩn mặt bích là bước đầu tiên để đảm bảo sự thành công cho mọi dự án kỹ thuật. Việc chọn đúng không chỉ giúp hệ thống vận hành bền bỉ mà còn tối ưu hóa chi phí đầu tư, tránh những hỏng hóc không đáng có Tiêu chuẩn mặt bích pn16.
