Flanges DIN 2501: Cẩm nang kỹ thuật và hướng dẫn lựa chọn chính xác cho hệ thống đường ống

Trong lĩnh vực cơ khí công nghiệp, việc nhầm lẫn giữa các tiêu chuẩn mặt bích là một "cơn ác mộng" về chi phí và thời gian. Một tình huống thực tế thường gặp là các kỹ sư đặt nhập flanges DIN để thay thế cho hệ thống cũ, nhưng khi lắp đặt lại không khớp với các thiết bị mới sản xuất theo tiêu chuẩn EN (Châu Âu hiện đại).

Nguyên nhân thường bắt nguồn từ việc không hiểu rõ bản chất của tiêu chuẩn DIN cũ, dẫn đến sai lệch về cấp áp lực (PN) hoặc đường kính vòng chia lỗ bulong (bolt circle). Hậu quả là dự án bị đình trệ, chi phí thay thế tăng vọt và rủi ro rò rỉ tại các mối nối là rất lớn.

Flanges DIN là gì?

Flanges DIN là một bộ tiêu chuẩn về mặt bích do Viện Tiêu chuẩn Đức (Deutsches Institut für Normung) ban hành. Đây từng là "ngôn ngữ chung" cho các hệ thống đường ống trên khắp thế giới, quy định chi tiết về kích thước hình học, số lượng lỗ bulong và cấp áp lực danh định (PN) cho mặt bích.

Mặc dù hiện nay phần lớn các quy định trong DIN 2501 đã được thay thế và tích hợp vào tiêu chuẩn chung của Châu Âu là EN 1092-1, nhưng cái tên DIN 2501 vẫn được sử dụng phổ biến trong các bản vẽ kỹ thuật cũ và các đơn đặt hàng thay thế thiết bị.

Phạm vi của DIN 2501 bao quát các mức áp lực từ PN6 đến PN40, phù hợp cho nhiều môi trường làm việc từ dân dụng đến công nghiệp nặng.

Về mặt vận hành, flanges DIN đóng vai trò là điểm kết nối trung gian giữa hai đoạn ống hoặc giữa ống với các thiết bị như van, máy bơm. Nguyên lý cốt lõi của nó là sự kết hợp giữa ba thành phần: Mặt bích (Flange) + Gioăng (Gasket) + Bulong (Bolts).

Khi bulong được siết chặt, lực ép sẽ truyền qua mặt bích và nén chặt lớp gioăng nằm giữa hai bề mặt phẳng. Áp lực tiếp xúc này phải lớn hơn áp suất của dòng lưu chất bên trong ống để tạo ra độ kín tuyệt đối. Vai trò quan trọng nhất của flanges chính là khả năng dễ tháo lắp. Thay vì phải cắt ống để bảo trì, người thợ chỉ cần tháo hệ thống bulong là có thể can thiệp trực tiếp vào bên trong hệ thống một cách nhanh chóng.

Phân loại flanges DIN phổ biến

Tùy vào đặc thù của dòng lưu chất và áp suất vận hành, flanges DIN được chia thành nhiều loại hình dáng khác nhau:

• Slip-on Flange (Bích hàn trượt): Loại này có lỗ tâm lớn hơn đường kính ống một chút để ống có thể lọt vào bên trong. Thợ hàn sẽ thực hiện mối hàn cả mặt trong và mặt ngoài. Đây là loại dễ lắp đặt nhất và giá thành kinh tế.

• Weld Neck Flange (Bích hàn cổ): Có phần cổ dài để hàn nối đầu với ống. Thiết kế này giúp truyền ứng suất vào ống, cực kỳ phù hợp cho hệ thống có áp suất và nhiệt độ cao.

• Blind Flange (Bích mù/bích đặc): Không có lỗ tâm, dùng để bít đầu ống hoặc các cổng chờ để ngăn dòng chảy.

• Threaded Flange (Bích ren): Kết nối với ống bằng ren mà không cần hàn, thường dùng cho các khu vực dễ cháy nổ hoặc nơi việc hàn gặp khó khăn.

Về vật liệu: * Thép Carbon (Carbon Steel): Phổ biến cho nước, khí, dầu.

• Inox (Stainless Steel 304/316): Dùng trong môi trường ăn mòn, thực phẩm hoặc hóa chất.

• Thép hợp kim (Alloy Steel): Dùng cho các điều kiện khắc nghiệt hơn về nhiệt và áp.

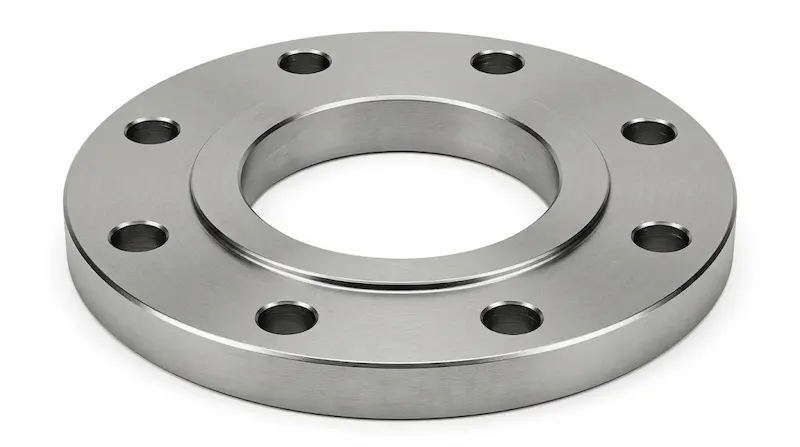

Thông số kỹ thuật chi tiết của DIN 2501

Khi làm việc với flanges DIN, các thông số quan trọng nhất bạn cần quan tâm bao gồm: DN (Kích thước danh định), PN (Áp suất danh định) và cấu trúc lỗ bulong.

Dưới đây là bảng thông số tham khảo cho bích DIN 2501 tại cấp áp lực PN16 (loại phổ biến nhất):

Ghi chú: Thông số có thể thay đổi nhẹ tùy theo loại bích rỗng hay bích cổ.

So sánh DIN 2501 với EN 1092-1 & ANSI

Đây là phần quan trọng nhất để tránh lỗi lắp đặt. Flanges DIN thường bị nhầm lẫn với tiêu chuẩn EN và ANSI.

Insight chuyên gia: Mặc dù DIN 2501 và EN 1092-1 có nhiều điểm chung về kích thước vòng chia lỗ, nhưng độ dày của mặt bích EN thường lớn hơn để tăng độ an toàn. Đặc biệt, bích DIN/EN không bao giờ lắp vừa bích ANSI do sự khác biệt hoàn toàn về hệ mét và hệ inch cũng như vị trí các lỗ bulong.

Vì sao flanges DIN dễ gây nhầm lẫn?

Lý do hàng đầu là do tính kế thừa. Nhiều đơn vị vẫn quen gọi mặt bích theo chuẩn DIN dù hàng thực tế sản xuất theo EN 1092-1. Sự sai lệch nhỏ về dung sai hoặc độ dày mặt bích có thể khiến các bulong ngắn không thể xuyên qua hết mặt bích, gây mất an toàn.

Bên cạnh đó, sai lệch về bolt pattern (mẫu lỗ bulong) ở các kích thước lớn giữa các tiêu chuẩn khác nhau thường chỉ lệch vài milimet, mắt thường khó nhận biết cho đến khi đưa vào lắp ráp thực tế.

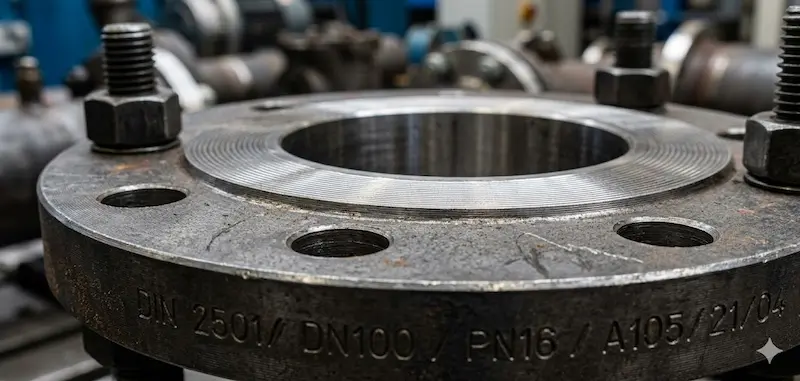

Ứng dụng thực tế của flanges DIN 2501

Mặc dù là tiêu chuẩn cũ, flanges DIN vẫn giữ vị thế quan trọng trong các lĩnh vực:

1. Bảo trì nhà máy cũ: Các nhà máy dệt, nhuộm, thực phẩm xây dựng từ những năm 90 thường sử dụng toàn bộ hệ thống ống theo chuẩn Đức.

2. Xử lý nước (Water Treatment): Các hệ thống bơm và van của Grundfos, Wilo thường có mặt bích đúc sẵn theo chuẩn DIN.

3. Hệ thống HVAC: Trong các tòa nhà sử dụng thiết bị cơ điện có nguồn gốc Châu Âu.

Bạn nên chọn DIN 2501 khi hệ thống sẵn có của bạn đã được thiết kế theo tiêu chuẩn này để đảm bảo sự khớp nối 100% mà không cần qua bộ chuyển đổi.

Cách chọn flanges DIN đúng: Checklist chuyên gia

Để đơn đặt hàng của bạn không trở thành phế liệu, hãy kiểm tra theo các bước sau:

•  Xác định DN (Size): Đo đường kính ngoài của ống để chọn kích thước danh định phù hợp.

•  Chọn PN Rating: Áp suất làm việc của hệ thống là bao nhiêu? (Ví dụ: 10 bar chọn PN10, 16 bar chọn PN16).

•  Kiểm tra tiêu chuẩn thiết bị đi kèm: Nếu van là chuẩn ANSI, tuyệt đối không mua bích DIN.

•  Chọn vật liệu: Inox 316 cho môi trường axit/muối, thép carbon cho môi trường nước thông thường.

•  Xác nhận kiểu bích: Bạn cần bích rỗng (Slip-on) hay bích mù (Blind)?

Lưu ý quan trọng khi lắp đặt

Việc lắp đặt flanges DIN đòi hỏi sự tỉ mỉ để tránh hiện tượng rò rỉ sau khi vận hành:

1. Siết bulong đều tay: Luôn thực hiện theo nguyên tắc đối xứng (siết chéo) để mặt bích ép xuống gioăng một cách đồng đều nhất.

2. Sử dụng gioăng phù hợp: Gioăng cao su cho nước lạnh, gioăng chì hoặc PTFE cho hóa chất và hơi nóng.

3. Thử áp (Pressure Test): Sau khi lắp đặt xong, bắt buộc phải test áp lực ở mức 1.5 lần áp suất vận hành để kiểm tra độ kín của mối bích.

Câu hỏi thường gặp về flanges DIN 2501

1. Flanges din 2501 có còn được sản xuất không?

Thực tế, các nhà máy hiện nay sản xuất theo tiêu chuẩn EN 1092-1 nhưng vẫn dập mác DIN 2501 lên mặt bích để đáp ứng nhu cầu thay thế của khách hàng.

2. DIN 2501 có lắp chung được với EN 1092-1 không?

Có, về cơ bản kích thước lỗ bulong là giống nhau, nhưng bạn cần kiểm tra độ dày bích (thickness) để đảm bảo chiều dài bulong hiện có vẫn đủ dùng.

3. PN16 trong tiêu chuẩn DIN 2501 là gì?

PN16 đại diện cho áp suất làm việc tối đa là 16 bar (tương đương khoảng 16kg/cm2) ở nhiệt độ phòng.

4. Có thể thay bích DIN bằng bích ANSI không?

Không khuyến nghị. Các thông số lỗ bulong hoàn toàn khác nhau, bạn không thể xỏ bulong qua nếu cố tình kết nối hai loại này.

Kết luận

Việc lựa chọn đúng flanges DIN không chỉ là vấn đề khớp nối cơ khí, mà còn là yếu tố sống còn đảm bảo an toàn cho con người và thiết bị. Hiểu rõ sự khác biệt giữa DIN, EN và ANSI sẽ giúp bạn trở thành một người mua hàng thông thái, tiết kiệm tối đa chi phí cho doanh nghiệp Flanges din 2501.
