Pipe Floor Flange Là Gì? Cấu Tạo, Phân Loại Và Ứng Dụng Chuyên Sâu

Trong ngành cơ khí và xây dựng hệ thống đường ống, pipe floor flange (mặt bích sàn) không chỉ đơn thuần là một phụ kiện kết nối. Nó đóng vai trò là "điểm neo" then chốt, quyết định đến độ ổn định, tính an toàn và thẩm mỹ của toàn bộ hệ thống kết cấu. Cho dù bạn đang thiết kế một hệ thống cấp thoát nước công nghiệp hay đang theo đuổi phong cách nội thất Industrial độc đáo, việc hiểu rõ về loại phụ kiện này là điều bắt buộc để đảm bảo công trình bền vững theo thời gian.

Pipe Floor Flange là gì?

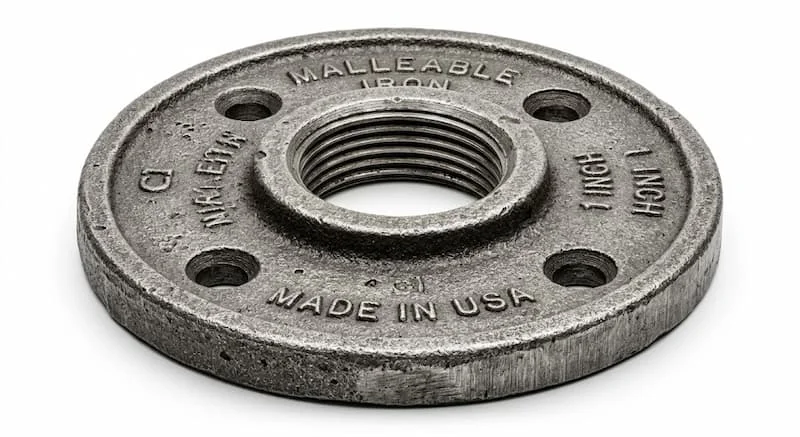

Mặt Bích Sàn là một loại mặt bích đặc biệt được thiết kế để cố định đường ống vào một bề mặt phẳng như sàn nhà, tường hoặc trần. Khác với các loại mặt bích thông thường dùng để nối hai đoạn ống với nhau, floor flange đóng vai trò là nhịp cầu kết nối giữa hệ thống ống cứng cáp và cấu trúc xây dựng cố định.

Về mặt hình học, phụ kiện này thường có cấu tạo dạng đĩa tròn với hai thành phần chức năng chính:

• Lỗ ren trung tâm: Được tiện ren tiêu chuẩn (thường là NPT hoặc BSP) để gắn trực tiếp vào đầu ống.

• Hệ thống lỗ bu lông: Các lỗ khoan sẵn xung quanh rìa mặt bích, cho phép bắt vít chắc chắn vào bề mặt lắp đặt.

Sự hiện diện của Mặt Bích Sàn giúp phân tán lực tải từ đường ống lên diện tích bề mặt lớn hơn, từ đó giảm thiểu áp lực tại điểm tiếp xúc và tăng độ ổn định tuyệt đối cho hệ thống, ngăn chặn tình trạng rung lắc hoặc võng ống do trọng lực.

Nguyên lý hoạt động của Mặt Bích Sàn

Nguyên lý cốt lõi của Mặt Bích Sàn dựa trên cơ chế tạo điểm neo cố định (Anchoring). Thay vì để đường ống chịu lực tự do, flange chuyển đổi momen lực và trọng tải từ ống sang bề mặt tiếp giáp (sàn hoặc tường) thông qua các liên kết cơ học bền vững.

Quy trình vận hành và chịu lực diễn ra như sau:

1. Kết nối cơ sở: Đường ống được vặn chặt vào lỗ ren trung tâm của flange (hoặc hàn đối đầu đối với loại mặt bích hàn). Điều này tạo ra một khối thống nhất giữa ống và mặt bích.

2. Cố định bề mặt: Flange được định vị và bắt bu lông xuống sàn. Các bu lông này chịu lực nhổ (tension) và lực cắt (shear), giữ cho mặt bích không bị xê dịch.

3. Truyền tải lực: Khi hệ thống hoạt động, các rung động từ dòng chảy hoặc trọng lượng của chính đường ống sẽ được truyền từ ống qua thân flange, sau đó phân tán đều qua các lỗ bu lông xuống bề mặt sàn.

Kết quả của cơ chế này là một hệ thống triệt tiêu rung lắc, bảo vệ các mối nối khác trong đường ống không bị mỏi (fatigue) và kéo dài tuổi thọ cho toàn bộ kết cấu.

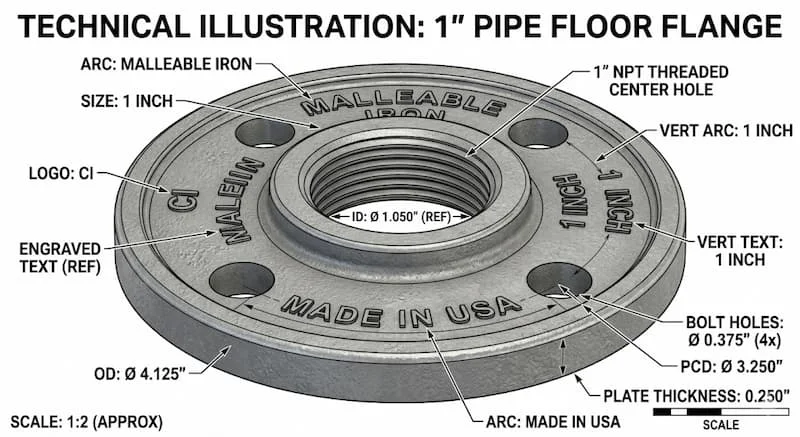

Cấu tạo chi tiết của Mặt Bích Sàn

Để hiểu tại sao một linh kiện nhỏ bé lại có khả năng chịu tải hàng trăm kg, chúng ta cần phân tích sâu vào cấu trúc hình học của nó:

1. Thân Flange (Phần đĩa)

Đây là bộ phận chiếm diện tích lớn nhất, thường được đúc từ gang hoặc thép chịu lực. Độ dày của thân flange tỷ lệ thuận với khả năng chịu tải. Bề mặt phẳng của thân flange giúp tạo ra một mặt chân đế vững chãi, đảm bảo tiếp xúc tối đa với sàn nhà.

2. Lỗ ren trung tâm

Vị trí này được gia công với độ chính xác cực cao để đảm bảo ống khi lắp vào luôn vuông góc 90 độ với mặt sàn. Ren trong thường là loại ren côn để tạo độ kín khít khi kết hợp với băng tan hoặc keo dán ren, ngăn ngừa rò rỉ nếu flange được dùng trong hệ thống dẫn lưu chất.

3. Hệ thống lỗ bu lông

Số lượng lỗ (thường là 4 hoặc 6 lỗ) được tính toán dựa trên tiêu chuẩn ANSI hoặc DIN. Việc bố trí các lỗ đối xứng giúp lực siết được phân bổ đều, tránh tình trạng vênh mặt bích khi thi công trên các bề mặt không hoàn toàn phẳng.

Phân loại Mặt Bích Sàn phổ biến

Tùy vào mục đích sử dụng và môi trường vận hành, Mặt Bích Sàn được chia thành 3 nhóm chính:

1. Threaded Floor Flange (Mặt bích ren)

Đây là loại phổ biến nhất trong các ứng dụng dân dụng và công nghiệp nhẹ.

• Ưu điểm: Lắp đặt cực kỳ nhanh chóng, không yêu cầu kỹ năng hàn chuyên nghiệp, có thể tháo rời và tái sử dụng dễ dàng.

• Ứng dụng: Hệ thống ống dẫn nước nhỏ, giá kệ, và các dự án DIY.

2. Weld Floor Flange (Mặt bích hàn)

Loại này không có ren mà có một gờ hoặc lỗ trơn để luồng ống vào và thực hiện mối hàn.

• Ưu điểm: Khả năng chịu áp suất và tải trọng vượt trội, không có rủi ro bị rò rỉ tại mối ren.

• Ứng dụng: Đường ống áp lực cao trong nhà máy, hệ thống khí nén công nghiệp nặng.

3. Decorative Floor Flange (Mặt bích trang trí)

Thường làm từ gang đen (Black Malleable Iron) với bề mặt được xử lý thô hoặc sơn tĩnh điện.

• Đặc điểm: Tập trung vào thẩm mỹ với các chi tiết chữ nổi hoặc hoa văn cổ điển.

• Ứng dụng: Đóng vai trò là chân bàn, giá treo quần áo, kệ sách trong phong cách kiến trúc Industrial hoặc Vintage.

Thông số kỹ thuật cần lưu ý khi lựa chọn

Việc chọn sai thông số không chỉ gây lãng phí mà còn tiềm ẩn nguy cơ mất an toàn. Bạn cần đặc biệt quan tâm đến:

1. Kích thước (Nominal Pipe Size - NPS)

Kích thước của flange phải khớp hoàn toàn với đường kính ngoài của ống. Các kích cỡ tiêu chuẩn thường dùng bao gồm 1/2 inch, 3/4 inch và 1 inch. Lưu ý rằng kích thước định danh không phải là đường kính thực tế của lỗ, bạn nên kiểm tra bảng quy đổi tiêu chuẩn.

2. Vật liệu chế tạo

• Cast Iron (Gang): Phổ biến nhất cho nội thất và hệ thống ống tĩnh do giá thành rẻ, độ cứng cao nhưng giòn.

• Stainless Steel (Inox 304/316): Lựa chọn số 1 cho môi trường ẩm ướt, thực phẩm hoặc hóa chất nhờ khả năng chống oxy hóa tuyệt vời.

• Carbon Steel (Thép carbon): Dùng trong công nghiệp nặng nhờ độ bền kéo cực cao.

3. Tiêu chuẩn sản xuất

Đảm bảo sản phẩm tuân thủ các chứng chỉ như ANSI (Hoa Kỳ), ASTM hoặc DIN (Đức) để đảm bảo sự tương thích hoàn hảo giữa các linh kiện từ các nhà sản xuất khác nhau.

So sánh Mặt Bích Sàn và Wall Flange

Nhiều người thường nhầm lẫn giữa hai loại này, tuy nhiên chúng có những khác biệt cơ bản về vai trò chịu lực:

Ứng dụng thực tế của Mặt Bích Sàn

1. Trong công nghiệp và hạ tầng

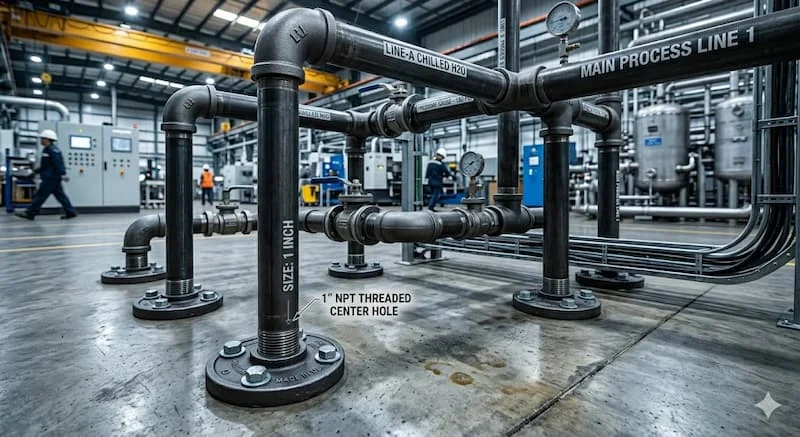

Mặt Bích Sàn là thành phần không thể thiếu trong các trạm bơm, hệ thống HVAC và đường ống dẫn khí. Nó giúp cố định các trục đứng của đường ống, ngăn chặn hiện tượng cộng hưởng rung động khi máy bơm hoạt động, từ đó bảo vệ các thiết bị đo lường nhạy cảm đính kèm.

2. Trong thiết kế nội thất Industrial

Đây là linh hồn của phong cách công nghiệp. Các kiến trúc sư sử dụng floor flange làm chân bàn, chân ghế hoặc điểm tựa cho các hệ kệ mở. Sự thô mộc của kim loại kết hợp với sự chắc chắn của mặt bích tạo nên một không gian sống mạnh mẽ và đầy cá tính.

3. Hệ thống an toàn và bảo vệ

Sử dụng làm chân đế cho các lan can bảo vệ trong nhà xưởng, tay vịn cầu thang hoặc các rào chắn cố định tại các khu vực nguy hiểm.

Sai lầm thường gặp và hậu quả

1. Chọn sai kích thước ren: Việc ép các ống có chuẩn ren khác nhau (ví dụ ren NPT vào ren BSP) sẽ làm cháy ren, gây rò rỉ hoặc liên kết lỏng lẻo.

2. Bỏ qua yếu tố môi trường: Sử dụng mặt bích gang tại các khu vực ven biển hoặc môi trường hóa chất sẽ khiến phụ kiện bị ăn mòn và gãy rụng chỉ sau thời gian ngắn.

3. Lắp đặt trên bề mặt yếu: Flange rất chắc chắn, nhưng nếu sàn nhà hoặc tường bị mục, bở, thì toàn bộ hệ thống vẫn sẽ đổ sụp. Luôn kiểm tra bề mặt nền trước khi khoan vít.

Hướng dẫn lựa chọn Mặt Bích Sàn chuẩn xác

Để chọn được sản phẩm phù hợp nhất, hãy tuân thủ Checklist sau:

• Kích thước: Đã khớp với đường kính ống chưa? (1/2, 3/4, 1...)

• Loại ren: Ren trong hay mặt bích hàn?

• Vật liệu: Có cần chống gỉ không? (Inox vs Gang)

• Số lỗ bu lông: 4 lỗ (tải nhẹ) hay 6 lỗ (tải nặng)?

• Tải trọng: Tổng trọng lượng hệ thống có vượt quá giới hạn của vật liệu không?

Gợi ý nhanh:

• Làm kệ sách, bàn ghế DIY: Ưu tiên Cast Iron Flange để tiết kiệm chi phí và có màu đen đặc trưng.

• Đường ống nước sinh hoạt: Nên chọn Stainless Steel để đảm bảo vệ sinh và chống gỉ.

• Công trình nhà xưởng: Sử dụng Carbon Steel có mạ kẽm nhúng nóng.

Câu hỏi thường gặp (FAQ)

1. Pipe floor flange có thể dùng trên trần nhà không?

Hoàn toàn được. Tuy nhiên, khi lắp trên trần, bạn phải sử dụng vít nở kim loại loại tốt vì lúc này flange phải chịu lực kéo trực tiếp từ trọng lượng của ống.

2. Làm thế nào để ngăn chặn gỉ sét cho mặt bích gang đen?

Bạn nên lau sạch lớp dầu bảo quản bằng dung môi, sau đó sơn một lớp sơn lót chống gỉ hoặc sơn phun màu tùy chọn để bảo vệ bề mặt.

3. Tôi có thể lắp pipe floor flange mà không cần khoan sàn không?

Không nên. Nếu không bắt vít, flange chỉ có tác dụng như một tấm đệm trang trí và mất đi hoàn toàn chức năng cố định cũng như chịu lực của nó.

4. Sự khác biệt giữa mặt bích 4 lỗ và mặt bích dân dụng thông thường là gì?

Mặt bích 4 lỗ tiêu chuẩn công nghiệp có độ dày và trọng lượng lớn hơn nhiều so với các loại mặt bích mỏng dùng trong trang trí để đảm bảo khả năng chịu áp lực lớn.

Kết luận

Pipe floor flange là giải pháp tối ưu cho mọi nhu cầu cố định đường ống, từ những ứng dụng kỹ thuật khắt khe đến những ý tưởng trang trí sáng tạo. Việc nắm vững cấu tạo, vật liệu và nguyên lý hoạt động của phụ kiện này không chỉ giúp bạn xây dựng những hệ thống an toàn mà còn tối ưu hóa được chi phí đầu tư đói với Pipe floor flange.
