Counter Flange Là Gì? Hướng Dẫn Kỹ Thuật Chọn Mặt Bích Đối Ứng Chuẩn Xác

Trong lắp đặt hệ thống đường ống công nghiệp, một tình huống "dở khóc dở cười" thường xuyên xảy ra: Hệ thống đã được siết chặt hết mức, bulong đã căng, nhưng chất lỏng vẫn rò rỉ âm ỉ. Nguyên nhân thường không nằm ở lực siết, mà nằm ở việc chọn sai flange (mặt bích đối ứng). Việc lắp lệch tâm hoặc không đồng nhất về tiêu chuẩn giữa hai mặt bích khiến gioăng làm kín không thể phát huy tác dụng.

Vấn đề nằm ở chỗ, thuật ngữ flange thường gây nhầm lẫn cho cả những kỹ thuật viên mới vào nghề. Nhiều người vẫn đánh đồng nó với các loại mặt bích cụ thể như Slip-on hay Weld Neck. Thực tế, nếu không hiểu rõ bản chất "đối ứng", bạn rất dễ rơi vào bẫy sai sót thông số khi đặt hàng. Bài viết này sẽ phân tích chuyên sâu về mặt bích đối ứng, giúp bạn nắm vững kiến thức từ định nghĩa, nguyên lý đến cách lựa chọn tối ưu để đảm bảo hệ thống vận hành bền bỉ nhất.

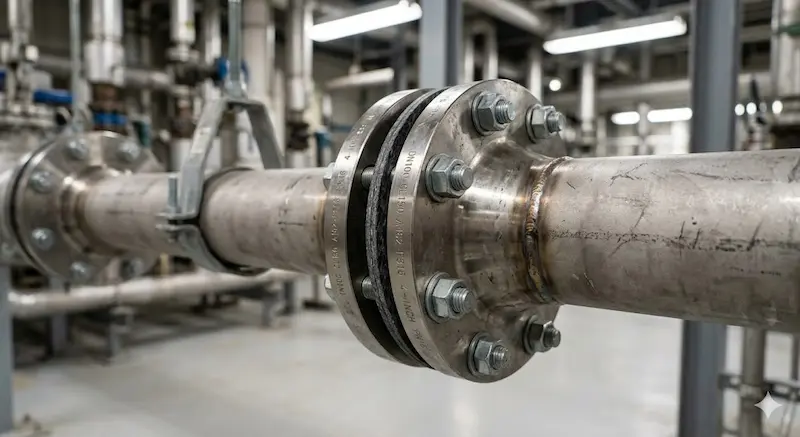

Counter là gì? Định nghĩa và vai trò cốt lõi

Để hiểu một cách đơn giản nhất cho mục đích kỹ thuật: flange (mặt bích đối ứng) là mặt bích được sử dụng để ghép nối trực tiếp với một mặt bích khác đã có sẵn trên thiết bị hoặc đường ống.

Bản chất của flange không phải là tên gọi của một kiểu thiết kế riêng biệt (như bích cổ hàn hay bích rỗng), mà nó đóng vai trò là "đối tác" trong một cặp kết nối. Trong một hệ thống, khi bạn mua một chiếc bơm hoặc một chiếc van, nhà sản xuất thường đã đúc sẵn một mặt bích trên thân thiết bị. Mặt bích mà bạn cần mua thêm để kết nối đường ống vào chiếc van đó chính là mặt bích đối ứng.

Vai trò của mặt bích đối ứng trong hệ thống:

• Tạo bề mặt ép: Cung cấp mặt phẳng đối diện để ép chặt gioăng (gasket) ở giữa.

• Truyền tải lực: Là nơi tiếp nhận lực siết từ hệ thống bulong, phân bổ đều áp lực lên bề mặt tiếp xúc.

• Đảm bảo độ kín khít: Kết hợp với mặt bích chính để ngăn chặn sự rò rỉ lưu chất dưới áp suất cao.

Một đặc điểm quan trọng cần ghi nhớ: flange luôn đi theo cặp. Bạn không bao giờ sử dụng một mặt bích đơn lẻ mà có thể tạo ra sự kết nối kín khít cho hệ thống đường ống.

Counter là gì? Định nghĩa và vai trò cốt lõi

Nguyên lý hoạt động của flange dựa trên cơ chế nén cơ học. Khi hai mặt bích được đặt áp sát vào nhau, một lớp đệm làm kín (gasket) sẽ được đặt ở giữa. Khi chúng ta tiến hành siết chặt các bulong xung quanh vòng tròn lỗ bích, lực siết này sẽ kéo hai mặt bích lại gần nhau, ép chặt lớp gioăng.

Quá trình phân bổ áp lực:

Khi siết đúng kỹ thuật, lực sẽ được phân bổ đều quanh vòng tròn (Bolt Circle). Nếu mặt bích đối ứng có độ phẳng không đạt chuẩn hoặc bị vênh, lực ép sẽ bị lệch, tạo ra các "điểm chết" khiến lưu chất len lỏi ra ngoài.

Các yếu tố quyết định hiệu quả hoạt động:

1. Độ phẳng mặt flange: Bề mặt tiếp xúc phải nhẵn hoặc có gờ đúng tiêu chuẩn (RF, FF) để bám dính gioăng tốt nhất.

2. Lực siết bulong: Phải đạt giá trị mô-men xoắn (torque) quy định để tránh làm biến dạng mặt bích nhưng vẫn đủ kín.

3. Sự tương thích của Gasket: Loại gioăng phải phù hợp với nhiệt độ, hóa chất và đặc biệt là phải phủ kín diện tích bề mặt của cả hai mặt bích.

Phân loại flange phổ biến hiện nay

Dựa trên nhu cầu thực tế tại các công trình, mặt bích đối ứng được chia thành nhiều nhóm dựa trên thiết kế, tiêu chuẩn và vật liệu.

Theo thiết kế cấu tạo

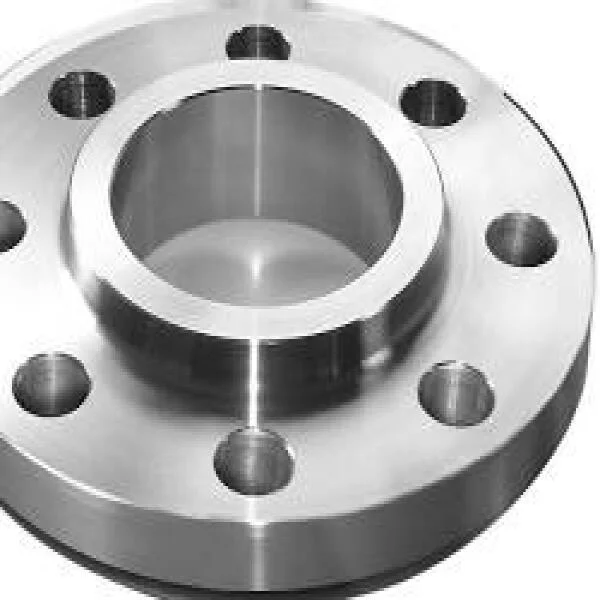

• Weld Neck Flange (Bích cổ hàn): Thường dùng làm mặt bích đối ứng cho các hệ thống áp suất cực cao. Cổ hàn giúp phân tán lực ứng suất đều lên đường ống.

• Slip-on Flange (Bích hàn trượt): Loại phổ biến nhất nhờ giá thành rẻ và dễ lắp đặt. Bạn chỉ cần xỏ ống vào trong và hàn cả mặt trong lẫn mặt ngoài.

• Blind Flange (Bích mù): Được dùng làm bích đối ứng khi bạn muốn đóng kín đầu ống hoặc các cửa chờ của thiết bị để kiểm tra áp suất.

Theo tiêu chuẩn kỹ thuật

Việc chọn sai tiêu chuẩn là sai lầm chết người. Các tiêu chuẩn phổ biến bao gồm:

• ANSI / ASME (Mỹ): Thường dùng các Class 150, 300, 600...

• DIN (Đức/Châu Âu): Phân loại theo PN (PN10, PN16, PN40...).

• JIS (Nhật Bản): Phân loại theo K (5K, 10K, 20K...).

Theo vật liệu cấu thành

• Thép Carbon (A105): Dùng cho nước, dầu, khí ở điều kiện thường.

• Inox (304, 316): Dùng cho môi trường hóa chất ăn mòn, thực phẩm hoặc vi sinh.

• Nhựa (PVC, UPVC): Dùng cho hệ thống xử lý nước thải hoặc hóa chất nồng độ thấp.

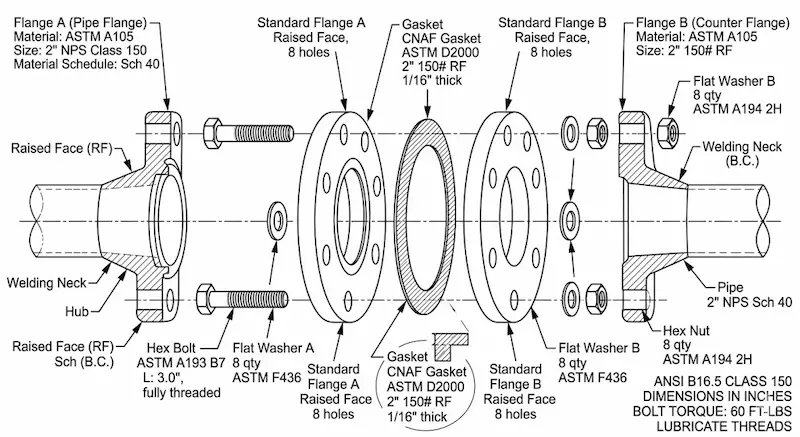

Thông số kỹ thuật cần quan tâm khi mua counter flange

Để tránh việc mua về nhưng không lắp vừa, bạn cần kiểm tra chính xác 5 thông số sau:

1. Kích thước định danh (DN hoặc Inch): Ví dụ DN100 hoặc 4 inch. Lưu ý rằng DN của ống phải khớp với DN của mặt bích.

2. Áp suất làm việc (Pressure Rating): Class 150 không thể lắp vừa với mặt bích Class 300 dù cùng kích thước, vì độ dày và đường kính vòng lỗ bulong khác nhau.

3. Đường kính vòng chia lỗ (PCD - Bolt Circle Diameter): Đây là thông số quan trọng nhất. Nếu PCD lệch 1mm, bạn sẽ không thể xỏ được bulong qua cả hai mặt bích.

4. Số lượng và kích thước lỗ bulong: Đảm bảo số lỗ trên mặt bích đối ứng khớp hoàn toàn với mặt bích có sẵn.

5. Kiểu bề mặt (Flange Face):

   • RF (Raised Face): Mặt lồi, dùng phổ biến nhất.

   • FF (Flat Face): Mặt phẳng, thường dùng cho bích nhựa hoặc gang để tránh nứt khi siết.

   • RTJ (Ring Type Joint): Dùng cho áp suất rất cao, có rãnh đặt vòng thép.

So sánh counter flange với các loại mặt bích thông thường

Nhiều khách hàng đặt câu hỏi: "Tôi muốn mua mặt bích đối ứng, nhưng tại sao cửa hàng lại đưa cho tôi mặt bích Slip-on?". Hãy xem bảng so sánh dưới đây để hiểu rõ bản chất:

Lời khuyên chuyên gia: Đừng tìm mua "loại mặt bích có tên là counter". Hãy yêu cầu loại mặt bích (ví dụ Slip-on Inox 304) có thông số kỹ thuật đối ứng được với thiết bị hiện tại của bạn.

Khi nào cần sử dụng counter flange và những sai lầm thường gặp

Ứng dụng thực tế

Mặt bích đối ứng xuất hiện ở mọi nơi có sự kết nối giữa đường ống và thiết bị rời:

• Lắp đặt bơm: Các họng hút và họng xả của bơm công nghiệp thường có sẵn mặt bích đúc. Bạn cần flange để nối ống dẫn vào.

• Hệ thống van: Van cổng, van bi, van một chiều dạng bích đều cần mặt bích đối ứng để lắp vào đường ống chính.

• Bình áp lực/Bồn chứa: Các cửa người (manhole) hoặc cửa xả liệu thường dùng kết nối này để đảm bảo kín khít và dễ tháo rời khi bảo trì.

Những sai lầm "đắt giá"

1. Chọn sai tiêu chuẩn: Lấy mặt bích tiêu chuẩn DIN lắp cho van tiêu chuẩn JIS. Kết quả là lỗ bulong không trùng nhau.

2. Không kiểm tra kiểu mặt bích: Lắp mặt bích RF (mặt lồi) vào một thiết bị có mặt bích FF (mặt phẳng) bằng gang. Khi siết chặt, áp lực tập trung vào tâm có thể làm nứt mặt bích gang của thiết bị.

3. Siết bulong không đều: Khiến gioăng bị lệch, gây rò rỉ dù đã siết rất chặt.

4. Tái sử dụng gioăng cũ: Gioăng đã bị nén sẽ mất độ đàn hồi, không thể tạo ra sự kín khít lần thứ hai.

Checklist cách chọn và lắp đặt flange đúng kỹ thuật

Quy trình chọn lựa (Checklist)

•  Xác định tiêu chuẩn: Thiết bị hiện tại là ANSI, DIN hay JIS?

•  Xác định kích thước: DN bao nhiêu? (Ví dụ: DN50, DN100...)

•  Kiểm tra áp suất: Class 150 hay PN16?

•  Lựa chọn vật liệu: Có cần chống ăn mòn không? (Inox hay Thép?)

•  Xác định kiểu mặt: RF, FF hay RTJ để khớp với mặt bích có sẵn.

Lưu ý khi lắp đặt chuyên nghiệp

Để hệ thống đạt độ kín tuyệt đối, hãy tuân thủ các quy tắc:

1. Siết theo hình sao (Star Pattern): Không siết vòng tròn theo thứ tự. Hãy siết các cặp đối diện nhau để lực ép cân bằng.

2. Sử dụng cờ lê lực (Torque Wrench): Để đảm bảo tất cả bulong đều có lực căng như nhau.

3. Vệ sinh bề mặt: Đảm bảo bề mặt bích không có vết xước sâu hoặc bụi bẩn trước khi đặt gioăng.

4. Sử dụng mỡ bôi trơn bulong: Giúp việc tháo dỡ bảo trì sau này dễ dàng hơn, đặc biệt trong môi trường nhiệt độ cao.

FAQ: Những câu hỏi thường gặp về counter flange

1. Counter flange có phải là một loại mặt bích riêng biệt không?

 Không. flange chỉ là cách gọi về vai trò "đối ứng". Bất kỳ loại mặt bích nào (Slip-on, Weld Neck, Blind...) đều có thể trở thành flange nếu nó được dùng để lắp ghép với một mặt bích khác.

2. Tôi có thể dùng mặt bích tiêu chuẩn ANSI làm counter cho mặt bích tiêu chuẩn DIN không?

 Không nên. Mặc dù một số kích thước nhỏ có thể gần giống nhau, nhưng đa số các tiêu chuẩn này khác nhau về đường kính ngoài, độ dày và khoảng cách lỗ bulong. Bạn sẽ không thể lắp vừa hoặc sẽ gây rò rỉ.

3. Mặt bích đối ứng có nhất thiết phải cùng vật liệu với mặt bích chính không?

 Không bắt buộc, nhưng nên tương thích về mặt hóa học và cơ học. Ví dụ, không nên dùng mặt bích thép cho hệ thống inox dẫn hóa chất ăn mòn vì mặt bích thép sẽ bị hỏng trước, gây rò rỉ hệ thống.

4. Làm sao để biết mặt bích tôi đang có là tiêu chuẩn gì?

 Cách tốt nhất là đo đường kính vòng lỗ (PCD), đếm số lỗ bulong và đo đường kính ngoài của mặt bích, sau đó tra bảng tiêu chuẩn kỹ thuật (ANSI, JIS, DIN).

Kết luận

Counter flange là mắt xích quan trọng quyết định đến sự an toàn và hiệu suất của toàn bộ hệ thống đường ống. Việc hiểu đúng bản chất đây là một "vai trò đối ứng" sẽ giúp bạn tránh được những sai lầm ngớ ngẩn khi mua sắm vật tư. Hãy luôn nhớ: Sự đồng nhất về tiêu chuẩn, kích thước và áp suất là chìa khóa để có một mối nối kín khít Counter flange.
