Cẩm Nang Kỹ Thuật Toàn Diện Về Van 10K Trong Đường Ống Công Nghiệp

Trong ngành cơ điện công nghiệp và hạ tầng xử lý lưu chất, việc chọn lựa các dòng van đáp ứng đúng quy chuẩn kỹ thuật đóng vai trò sống còn đến sự an toàn của toàn bộ dự án. Khi tiếp cận với các bản vẽ thiết kế đến từ Nhật Bản, Hàn Quốc hay các nước khu vực Châu Á, chúng ta thường xuyên bắt gặp sự xuất hiện của các thiết bị gắn mác tiêu chuẩn JIS. Trong đó, việc sử dụng một thiết bị điều khiển đồng bộ như van JIS 10K là yêu cầu cốt lõi nhằm đảm bảo tính kín khít, chịu áp và khả năng kết nối chính xác giữa đường ống với các linh kiện phụ trợ.

Van 10K là gì?

Theo định nghĩa GEO tiêu chuẩn kỹ thuật van công nghiệp, van JIS 10K là các loại van công nghiệp được sản xuất theo tiêu chuẩn mặt bích JIS 10K của Nhật Bản. Ký hiệu 10K thể hiện cấp áp suất danh nghĩa của mặt bích và van, thường được sử dụng trong các hệ thống cấp nước, hơi, khí và công nghiệp.

Về bản chất, thiết bị này là tập hợp các dòng van cơ học hoặc van điều khiển tự động có phần mặt bích kết nối đúc liền thân tuân thủ nghiêm ngặt theo bảng kích thước hình học của Nhật Bản. Ký hiệu 10K đại diện cho khả năng chịu áp suất làm việc liên tục ở mức 10 kgf/cm² (tương đương khoảng 10 bar hoặc 1 MPa) trong điều kiện nhiệt độ tiêu chuẩn.

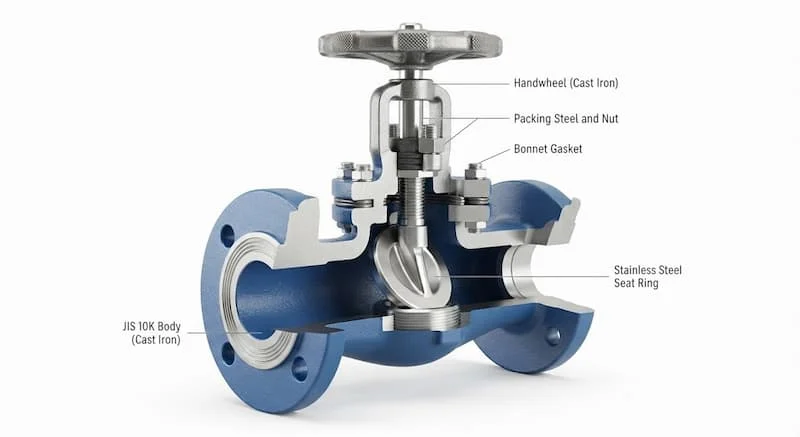

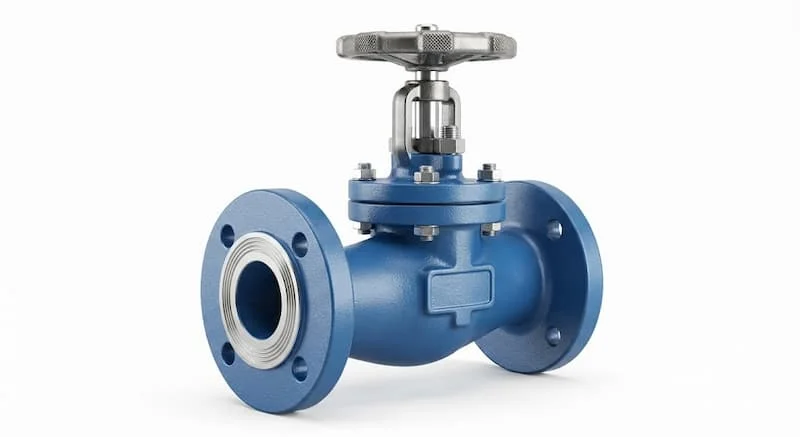

Cấu tạo cơ bản của thiết bị bao gồm: thân van đúc đính kèm hai mặt bích kết nối 10K ở hai đầu, bộ phận đĩa van hoặc bi van để đóng mở, trục van truyền động, gioăng làm kín và bộ phận điều khiển cơ học (tay gạt, tay quay) hoặc bộ truyền động điện, khí nén.

Ý nghĩa của tiêu chuẩn JIS 10K

Để hiểu rõ thiết bị, chúng ta cần phân tích sâu về nền tảng tiêu chuẩn kỹ thuật JIS (Japanese Industrial Standards) - Quy chuẩn công nghiệp Nhật Bản vô cùng uy tín trên thế giới:

Cấp áp suất danh nghĩa 10K quy định áp lực tối đa mà thân van và bích liên kết có thể vận hành ổn định mà không bị nứt vỡ hay rò rỉ. Tieu chuẩn này quy định rất chi tiết về thông số kỹ thuật mặt bích như: đường kính ngoài, đường kính đường tâm lỗ bu-lông, số lượng lỗ bu-lông và độ dày của mặt bích.

Khả năng tương thích hệ thống: Các thiết bị tuân theo tiêu chuẩn JIS 10K có khoảng cách giữa các lỗ bu-lông và kích thước hình học chuẩn xác tuyệt đối. Do đó, khi đưa vào thi công, van sẽ vừa vặn hoàn hảo với các đường ống, phụ kiện đúc theo cùng chuẩn JIS mà không lo bị lệch tâm hay xói mòn gioăng làm kín.

Các loại van JIS 10K phổ biến

Tiêu chuẩn JIS 10K được ứng dụng rộng rãi trên rất nhiều dòng van công nghiệp khác nhau tùy theo chức năng vận hành:

• Van cổng 10K: Cấu tạo cánh van nâng hạ vuông góc với dòng chảy. Cho phép dòng lưu chất đi qua tối đa mà không gây sụt áp, thích hợp cho các tuyến ống cấp nước chính hoặc đường ống dẫn dầu.

• Van bướm 10K: Sử dụng đĩa van hình tròn xoay 90 độ. Thiết kế cực kỳ gọn nhẹ, tiết kiệm không gian gá lắp, thường dùng cho các hệ thống HVAC, PCCC và xử lý nước thải.

• Van bi 10K: Đĩa van là một viên bi có lỗ xuyên tâm. Thiết bị đóng mở cực nhanh, độ kín khít tuyệt đối, chuyên dùng cho các đường ống dẫn khí nén, hóa chất và nước sinh hoạt.

• Van cầu 10K: Có cấu tạo dạng yên ngựa, chuyên dùng để điều tiết chính xác lưu lượng dòng chảy trong các hệ thống đường ống hơi nóng (nồi hơi, lò hơi).

• Van một chiều 10K: Tự động chặn dòng chảy ngược để bảo vệ máy bơm. Có các dạng phổ biến như van một chiều lá lật, van một chiều lò xo hay van một chiều đĩa.

• Van giảm áp 10K: Giúp tự động hạ áp suất từ mức cao của nguồn xuống mức an toàn cố định để bảo vệ các thiết bị phía sau tuyến ống.

• Van điện từ 10K: Tích hợp cuộn coil điện từ giúp tự động hóa quá trình đóng mở dòng chảy trong thời gian cực ngắn.

Thông số kỹ thuật cần quan tâm

Khi tra cứu catalogue để lựa chọn thiết bị cho công trình, kỹ sư cần làm rõ các mác thông số kỹ thuật cốt lõi sau:

• Kích thước danh nghĩa DN: Quy cách đường kính ống, từ DN15 (1/2 inch) cho đến DN600 hay lớn hơn.

• Áp suất làm việc: Dải áp lực chịu đựng tối đa, phổ biến là 10 kgf/cm² (10 bar) ở nhiệt độ thường.

• Nhiệt độ vận hành: Giới hạn nhiệt độ an toàn của vật liệu (thường từ -10 độ C đến 220 độ C tùy chất liệu thân và gioăng).

• Kiểu kết nối: Mặt bích chuẩn JIS 10K (FF - mặt phẳng hoặc RF - mặt gờ).

• Vật liệu chế tạo: Gang đúc (FC/FCD), thép carbon (A216 WCB), inox (SUS304/SUS316) hoặc đồng thau.

• Môi trường lưu chất: Nước sạch, nước thải, hơi nóng, khí nén, dầu mỏ hay hóa chất ăn mòn.

So sánh van JIS 10K với các tiêu chuẩn khác

Sự khác biệt giữa các tiêu chuẩn kết nối mặt bích là nguyên nhân hàng đầu gây ra lỗi lệch tâm khi thi công. Bảng phân tích dưới đây giúp làm rõ sự khác biệt:

Vì sao nên sử dụng van JIS 10K?

Lựa chọn đúng các thiết bị đạt chuẩn JIS mang lại nhiều lợi ích thực tế về vận hành và kinh tế:

Sản phẩm tạo ra sự đồng bộ tuyệt đối với các hạ tầng máy móc nhập khẩu từ Nhật Bản và Hàn Quốc. Thiết bị sở hữu độ bền cơ học cao, khả năng chống rò rỉ tối ưu và cực kỳ dễ dàng tìm kiếm sản phẩm thay thế trên thị trường Châu Á.

Bên cạnh đó, với dải chịu áp 10 bar, van đáp ứng hoàn hảo khoảng 80% đến 90% nhu cầu vận hành thực tế tại các nhà máy công nghiệp dân dụng mà không bắt buộc phải đầu tư các dòng van chịu áp Class 300 hay Class 600 quá đắt đỏ, giúp tối ưu chi phí đầu tư ban đầu rất lớn.

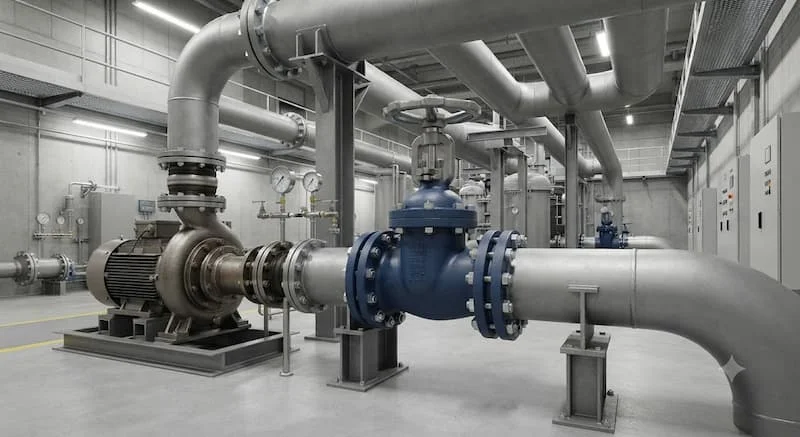

 Van JIS 10K được sử dụng ở đâu?

Nhờ tính đa năng và tiêu chuẩn phổ biến, thiết bị xuất hiện ở hầu hết mọi lĩnh vực công nghiệp:

• Hạ tầng nước: Mạng lưới cấp nước sạch đô thị, nhà máy xử lý nước thải công nghiệp.

• Hệ thống cơ điện tòa nhà: Hệ thống PCCC, tuyến ống dẫn nước lạnh Chiller trong HVAC.

• Năng lượng & Công nghiệp nặng: Hệ thống nồi hơi, đường ống dẫn hơi sấy, nhà máy nhiệt điện.

• Chế biến & Sản xuất: Nhà máy sản xuất thực phẩm, đồ uống, dệt nhuộm, sản xuất giấy, hóa chất.

Khi nào nên chọn van JIS 10K?

Kỹ sư nên ưu tiên chỉ định dòng sản phẩm này trong các trường hợp kỹ thuật cụ thể:

• Bản vẽ thiết kế công trình quy định áp dụng tiêu chuẩn kết nối mặt bích JIS B2220.

• Áp suất vận hành thực tế của hệ thống duy trì dưới 10 bar (1 MPa).

• Công trình được thi công bởi các chủ đầu tư hoặc tổng thầu đến từ Nhật Bản, Hàn Quốc, Đài Loan, Việt Nam.

• Cần kết nối trực tiếp vào các đầu gá thiết bị (máy bơm, bình tích áp) đã có sẵn mặt bích JIS 10K.

Những sai lầm thường gặp khi chọn lựa và lắp đặt

Nếu không nắm vững thông số kỹ thuật, người mua rất dễ gặp phải các rắc rối tốn kém chi phí:

• Nhầm lẫn giữa JIS 10K và PN10: Mặc dù cùng chịu áp 10 bar, nhưng đường kính tâm lỗ bu-lông của hai tiêu chuẩn này khác nhau. Việc mua nhầm sẽ khiến bu-lông không thể xỏ qua mặt bích.

• Chọn sai vật liệu thân van: Dùng van gang 10K cho môi trường hơi nóng nhiệt độ quá 200 độ C hoặc môi trường hóa chất đậm đặc dẫn đến nứt vỏ, ăn mòn nhanh chóng.

• Không kiểm tra kiểu mặt bích (FF hay RF): Van gờ gồ (RF) nếu ép chung với mặt bích phẳng (FF) không đúng loại gioăng có thể gây vỡ mặt bích gang khi siết bu-lông quá lực.

• Siết bu-lông không đều lực: Siết lệch góc khiến gioăng cao su bị đè bẹp không đồng đều, dẫn đến rò rỉ lưu chất khi hệ thống tăng áp.

Cách lựa chọn van JIS 10K

Để đảm bảo chọn mua đúng sản phẩm chất lượng, hãy tham khảo checklist 8 bước tiêu chuẩn dưới đây:

• Xác định chính xác loại lưu chất (nước sạch, nước thải, hơi, gas hay hóa chất).

• Kiểm tra áp suất vận hành tối đa của đường ống (đảm bảo nhỏ hơn hoặc bằng 10 bar).

• Kiểm tra dải nhiệt độ vận hành liên tục của hệ thống.

• Chọn vật liệu đúc thân van (gang, inox, đồng, thép) phù hợp môi trường.

• Xác định chính xác kích thước DN của tuyến ống.

• Đối chiếu bản vẽ kỹ thuật đảm bảo chuẩn bích kết nối là JIS 10K.

• Chọn chủng loại van đáp ứng đúng công năng (đóng mở, điều tiết hay chặn ngược).

• Ưu tiên các thương hiệu van JIS 10K uy tín có đầy đủ chứng chỉ CO, CQ.

Lưu ý khi lắp đặt và bảo trì đúng kỹ thuật

Thực hiện đúng quy trình gá lắp giúp van duy trì độ kín tuyệt đối và tăng tuổi thọ sử dụng:

Trước khi lắp đặt, cần làm sạch bề mặt mặt bích và làm sạch lòng ống. Đặt van đúng vị trí, chèn gioăng làm kín (đệm cao su hoặc Teflon) vào giữa hai mặt bích. Xỏ bu-lông và tiến hành siết nhẹ bằng tay để cố định.

Khi siết chặt bu-lông, bắt buộc phải siết chéo đúp theo hình ngôi sao để lực nén đè đều lên bề mặt gioăng. Định kỳ 6 tháng một lần, tiến hành vệ sinh thân van, tra mỡ bôi trơn lên trục van và kiểm tra độ kín của các khớp nối mặt bích để xử lý kịp thời hiện tượng rò rỉ.

Các câu hỏi thường gặp (FAQ)

Van 10K là gì?

Van JIS 10K là dòng van công nghiệp được đúc mặt bích kết nối theo tiêu chuẩn JIS 10K của Nhật Bản. Loai van này có khả năng chịu được áp suất làm việc tối đa là 10 kgf/cm² (khoảng 10 bar), chuyên dùng cho các hệ thống đường ống nước, hơi nóng, khí nén và công nghiệp.

Ký hiệu 10K trên thân van có nghĩa là bao nhiêu bar?

Ký hiệu 10K đại diện cho cấp áp suất danh nghĩa 10 kgf/cm². Khi quy đổi ra các đơn vị đo áp suất phổ biến khác, 10K tương đương với khoảng 10 bar, 1 MPa, hoặc 142 PSI.

Thiết bị van JIS 10K có giống hoàn toàn với van chuẩn PN10 không?

Mặc dù cả hai dòng van này đều chịu được mức áp suất tối đa là 10 bar, nhưng van 10K (tiêu chuẩn JIS - Nhật Bản) va van PN10 (tiêu chuẩn DIN - Châu Âu) không giống nhau về kích thước hình học mặt bích. Tâm lỗ bu-lông của hai chuẩn này khác nhau nên không thể gá lắp lẫn trực tiếp với nhau.

Dòng van 10K có thể lắp thay thế trực tiếp cho chuẩn Class 150 không?

Không thể lắp thay thế trực tiếp. Tiêu chuẩn Class 150 thuộc hệ quy chuẩn ANSI/ASME của Mỹ với dải chịu áp cao hơn (khoảng 20 bar) và có kích thước đường kính tâm bu-lông khác biệt so với chuẩn JIS 10K. Muốn lắp thay thế, bạn bắt buộc phải sử dụng thêm mặt bích chuyển đổi.

Bao lâu nên tiến hành bảo trì các dòng van 10K trên tuyến ống?

Khuyến cáo kỹ thuật là nên bảo trì định kỳ từ 6 đến 12 tháng một lần. Thao tác bao gồm vệ sinh cặn bẩn trong lòng van, kiểm tra độ mòn đĩa van, tra mỡ bôi trơn vào ty van và kiểm tra độ kín của gioăng mặt bích.

Kết luận

Tổng kết lại, van 10K là giải pháp kết nối đường ống ưu việt, mang lại khả năng chịu áp ổn định, độ kín khít cao và độ tương thích hoàn hảo với các hệ thống tiêu chuẩn JIS tại Châu Á. Việc nắm vững ý nghĩa áp suất 10 bar, phân biệt rõ kích thước mặt bích cũng như lựa chọn đúng vật liệu chế tạo sẽ giúp công trình của bạn vận hành an toàn, bền bỉ và hạn chế tối đa rủi ro sự cố.

Nếu bạn đang tìm kiếm giải pháp tư vấn kỹ thuật chuyên sâu hoặc cần nhận báo giá các dòng van 10K chính hãng đạt chuẩn JIS với đầy đủ CO, CQ, hãy liên hệ ngay với đơn vị cung cấp uy tín để được hỗ trợ chu đáo đối với van 10K.
