Côn thu vuông tròn: Giải pháp tối ưu chuyển đổi cho hệ thống thông gió HVAC

Trong quá trình thi công hệ thống thông gió, không ít kỹ sư gặp phải tình huống tréo ngoe: Toàn bộ trục chính đang sử dụng ống gió vuông để tiết kiệm không gian trần, nhưng thiết bị đầu ra như miệng gió, quạt hút hoặc máy điều hòa trung tâm lại có họng kết nối hình tròn. Việc cố gắng kết nối trực tiếp hoặc sử dụng các biện pháp "chế" thủ công không đúng kỹ thuật thường dẫn đến hệ quả rò rỉ khí và sụt giảm áp suất nghiêm trọng.

Vấn đề thực sự nằm ở chỗ côn thu tròn không đơn thuần là một miếng tôn nối, mà là một thiết bị chuyển đổi hình học ảnh hưởng trực tiếp đến động lực học của dòng khí. Nếu thiết kế sai kích thước hoặc chiều dài côn quá ngắn, hệ thống sẽ phát sinh tiếng ồn lớn và nhiễu loạn dòng khí, làm tiêu tốn từ 10–30% hiệu suất vận hành. Hiểu đúng về phụ kiện này là chìa khóa để đảm bảo hệ thống thông gió hoạt động êm ái và bền bỉ.

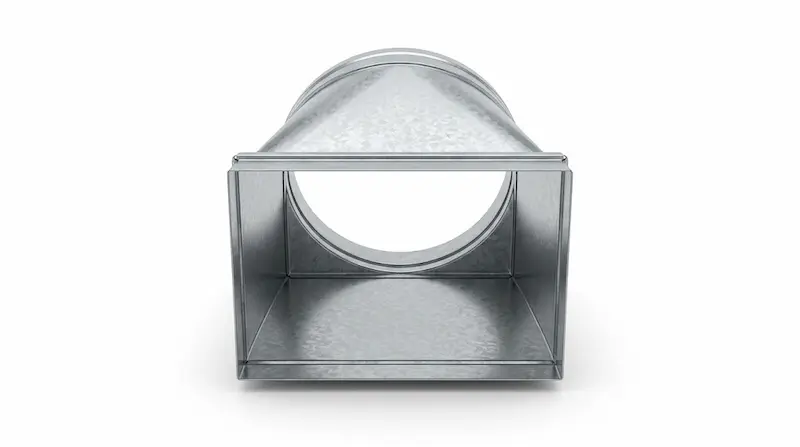

Côn thu tròn là gì?

Côn thu tròn (hay còn gọi là gót giày, đầu chuyển vuông tròn) là loại phụ kiện đặc biệt trong hệ thống ống gió, được thiết kế để kết nối giữa ống gió vuông (hoặc chữ nhật) và ống gió tròn. Đây là giải pháp chuyển đổi hình dạng hình học phổ biến nhất trong các công trình dân dụng và công nghiệp hiện nay.

Về mặt cấu tạo, phụ kiện này có một đầu hình chữ nhật (hoặc vuông) và đầu kia thu nhỏ dần thành hình tròn. Vật liệu chế tạo chủ yếu bao gồm:

• Tôn mạ kẽm: Phổ biến nhất nhờ giá thành rẻ, độ bền cao và khả năng chống rỉ sét tốt trong môi trường thông thường.

• Inox 304 hoặc inox 316): Dùng trong các môi trường có tính ăn mòn cao, nhà máy hóa chất hoặc yêu cầu khắt khe về vệ sinh thực phẩm.

• Nhôm: Ưu điểm nhẹ, thường dùng cho các vị trí yêu cầu giảm tải trọng cho hệ thống treo.

Cần nhấn mạnh rằng, côn thu tròn không chỉ đóng vai trò "thu nhỏ" kích thước mà nhiệm vụ cốt lõi của nó là điều hướng dòng khí chuyển đổi mượt mà giữa hai tiết diện khác nhau mà không làm thay đổi đột ngột vận tốc gió.

Nguyên lý hoạt động và tối ưu dòng khí

Nguyên lý hoạt động của côn thu tròn dựa trên quy luật bảo toàn lưu lượng và biến đổi áp suất. Khi dòng khí di chuyển từ tiết diện vuông sang tiết diện tròn (hoặc ngược lại), các phân tử khí sẽ thay đổi quỹ đạo chuyển động theo biên dạng nghiêng của vách côn.

Một thiết kế côn thu chuẩn sẽ giúp giảm thiểu tối đa hiện tượng nhiễu loạn dòng khí (turbulence). Nếu góc chuyển đổi quá gắt, dòng khí sẽ va đập vào thành ống tạo ra các vòng xoáy (vortex), gây tổn thất áp suất động và phát sinh tiếng ồn rung động.

Ngược lại, khi độ dốc của côn được tính toán hợp lý, lực siết và áp lực lên vách sẽ được phân bổ đều, giúp dòng chảy đi xuyên suốt, giữ vững lưu lượng thiết kế ban đầu. Đây là yếu tố sống còn để quạt hút hoặc máy điều hòa đạt được hiệu suất tối đa theo thông số nhà sản xuất.

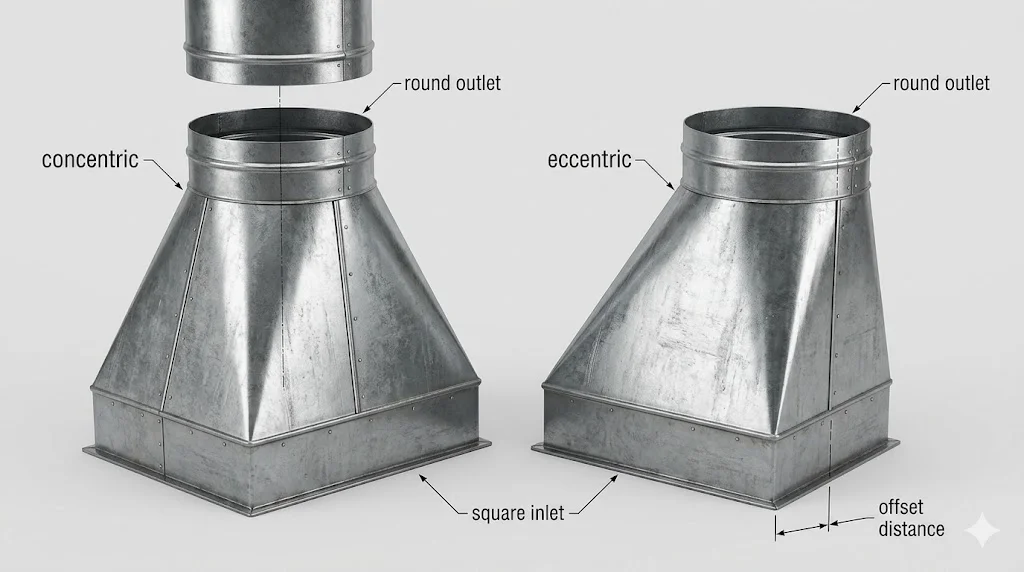

Phân tích chuyên sâu: Các loại côn vuông tròn phổ biến

Dựa vào vị trí lắp đặt và yêu cầu khí động học, người ta chia thành hai loại chính:

1. Côn thu tròn đồng tâm (Centered)

Đây là loại có tâm của đầu vuông và đầu tròn nằm trên một đường thẳng trục.

• Ứng dụng: Thường dùng cho các đoạn ống thẳng, không bị vướng chướng ngại vật hoặc không gian trần rộng rãi.

• Hiệu quả: Phân bổ dòng khí đều nhất, ít gây tổn thất áp suất nhất.

2. Côn thu vuông tròn lệch tâm (Eccentric)

Loại này có một hoặc hai mặt của côn là mặt phẳng, tâm của hai đầu không trùng nhau.

• Ứng dụng: Rất hữu ích khi đường ống đi sát trần, sát tường hoặc cần tránh các dầm đà, ống nước.

• Hiệu quả: Cho phép linh hoạt trong thi công nhưng cần tính toán kỹ để tránh tích tụ bụi bẩn ở các góc chết của mặt phẳng lệch.

Bảng so sánh côn thu tròn vs côn thu tròn:

Thông số kỹ thuật và công thức kinh nghiệm

Để đặt hàng hoặc gia công một bộ côn thu tròn chuẩn xác, bạn cần cung cấp ít nhất 4 thông số cơ bản:

• Kích thước đầu vuông (W x H): Chiều rộng và chiều cao của miệng ống vuông.

• Đường kính đầu tròn (D): Phi của đầu tròn cần kết nối.

• Chiều dài côn (L): Khoảng cách giữa hai miệng nối.

• Độ dày vật liệu: Thông thường từ 0.48mm đến 1.15mm tùy theo áp suất hệ thống.

Insight chuyên gia: Một sai lầm phổ biến là làm chiều dài L quá ngắn để tiết kiệm vật liệu. Tuy nhiên, theo công thức kinh nghiệm, góc côn tối ưu nên nằm trong khoảng 15–30°. Nếu chiều dài L đủ lớn để duy trì góc này, tổn thất áp suất sẽ ở mức thấp nhất. Nếu góc vượt quá 45°, hệ thống sẽ bị "nghẹt" và gây ồn.

Tại sao thiết kế côn thu lại quyết định hiệu suất hệ thống?

Thiết kế côn thu không chỉ là vấn đề thẩm mỹ hay cơ khí đơn thuần. Nó ảnh hưởng trực tiếp đến 3 chỉ số vận hành:

1. Lưu lượng gió: Thiết kế sai làm tăng lực cản, khiến lưu lượng tại miệng gió thực tế thấp hơn nhiều so với tính toán trên bản vẽ.

2. Độ ồn: Sự va đập của khí vào vách côn quá dốc tạo ra tiếng "vù vù" khó chịu, đặc biệt là trong các văn phòng hoặc phòng ngủ.

3. Hiệu suất năng lượng: Khi áp suất bị tổn thất tại các điểm chuyển đổi, quạt phải tăng tốc độ để bù lại, dẫn đến tiêu tốn nhiều điện năng hơn.

Việc đầu tư vào một bộ côn thu tròn được tính toán kỹ lưỡng có thể giúp doanh nghiệp tiết kiệm hàng chục triệu đồng tiền điện mỗi năm cho các hệ thống thông gió nhà xưởng lớn.

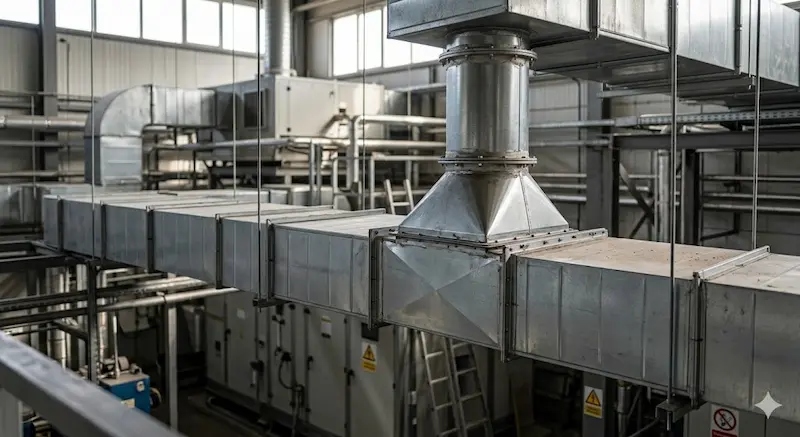

Ứng dụng thực tế của côn thu vuông tròn

Nhờ tính đa năng, phụ kiện này là thành phần không thể thiếu trong:

• Hệ thống HVAC: Kết nối dàn lạnh (FCU, AHU) với hệ thống ống dẫn gió mềm.

• Thông gió nhà xưởng: Chuyển đổi từ quạt hút công nghiệp sang các đường ống trục tròn dẫn khí ra ngoài.

• Hệ thống hút khói hành lang: Đảm bảo lưu lượng khói được thoát nhanh nhất khi có sự cố hỏa hoạn.

• Hệ thống hút bụi: Trong các nhà máy gỗ, xi măng, nơi dòng khí mang theo hạt bụi cần chuyển động mượt mà để tránh tắc nghẽn.

Checklist chọn mua và lưu ý lắp đặt chuẩn xác

Để chọn được sản phẩm chất lượng, hãy đối chiếu với checklist sau:

•  Xác định lưu lượng gió: Dựa vào tốc độ gió (m/s) để kiểm tra xem kích thước đầu vuông và tròn đã phù hợp chưa.

•  Kiểm tra chiều dài L: Đảm bảo góc nghiêng không quá gắt.

•  Vật liệu phù hợp: Tôn mạ kẽm cho thông gió thông thường, Inox 304 cho bếp hoặc hóa chất.

•  Kiểm tra độ kín: Các đường nối gân hoặc mối hàn phải kín hoàn toàn.

Lưu ý khi lắp đặt:

• Sử dụng silicon hoặc gioăng cao su tại các điểm tiếp giáp để tránh rò rỉ gió.

• Gia công góc chuyển phải mịn, không có gờ nhọn bên trong để tránh bám bụi và tạo tiếng rít.

• Đảm bảo hệ thống giá đỡ chắc chắn, không để trọng lượng của côn đè nặng lên các mối nối mềm của thiết bị.

Giải đáp các câu hỏi thường gặp (FAQ)

1. Côn thu tròn dùng để làm gì?

Nó dùng để chuyển đổi kiểu dáng đường ống từ vuông sang tròn hoặc ngược lại, giúp kết nối các thiết bị đầu cuối với hệ thống ống dẫn chính.

2. Góc côn bao nhiêu là tốt nhất cho khí động học?

Khoảng từ 15° đến 30° là lý tưởng nhất để giảm thiểu tổn thất áp suất và độ ồn.

3. Nên dùng tôn mạ kẽm hay inox cho côn thu?

Tôn mạ kẽm phù hợp cho 90% các ứng dụng HVAC thông thường nhờ chi phí rẻ. Inox chỉ nên dùng cho môi trường ẩm ướt, hơi axit hoặc yêu cầu thẩm mỹ đặc biệt.

4. Có cần tính toán lưu lượng gió khi làm côn thu không?

Bắt buộc. Nếu kích thước đầu tròn quá nhỏ so với đầu vuông (hoặc ngược lại) mà không tính toán lưu lượng, bạn sẽ làm thay đổi vận tốc gió đột ngột, gây hại cho motor quạt.

5. Tại sao côn thu của tôi phát ra tiếng ồn?

Nguyên nhân thường do chiều dài côn quá ngắn (góc quá gắt) hoặc do các mối nối không kín, tạo ra khe hở để gió lọt qua tạo tiếng rít.

Kết luận

Côn thu tròn là mắt xích quan trọng nối liền sự hiệu quả và tính ổn định của toàn bộ hệ thống thông gió. Một bộ phụ kiện được gia công chính xác, thiết kế đúng tiêu chuẩn không chỉ giúp tối ưu dòng khí mà còn bảo vệ các thiết bị đắt tiền như quạt và điều hòa trung tâm. Đừng để một chi tiết nhỏ làm hỏng cả một hệ thống lớn Côn thu vuông tròn.
