Flange with Thread: Giải pháp kết nối không hàn tối ưu cho hệ thống đường ống

Trong thi công đường ống công nghiệp, có những tình huống khiến việc sử dụng máy hàn trở thành "nhiệm vụ bất khả thi". Đó có thể là môi trường dễ cháy nổ tại các kho xăng dầu, hoặc các hệ thống yêu cầu bảo trì, tháo lắp thường xuyên để vệ sinh. Khi đó, câu hỏi đặt ra là: Làm sao để đảm bảo kết nối mặt bích vừa kín khít, vừa an toàn mà không cần đến một tia lửa hàn nào?

Vấn đề nảy sinh khi người mua không phân biệt được giữa mặt bích hàn và flange with (mặt bích ren). Việc chọn sai kiểu kết nối hoặc nhầm lẫn giữa các tiêu chuẩn ren (NPT, BSP) dẫn đến hậu quả nghiêm trọng: rò rỉ lưu chất, sụt giảm áp suất và tiêu tốn hàng tá chi phí sửa chữa không đáng có. Hiểu rõ về flange with không chỉ giúp bạn thi công nhanh hơn mà còn là yếu tố sống còn cho sự an toàn của toàn hệ thống.

Flange with là gì?

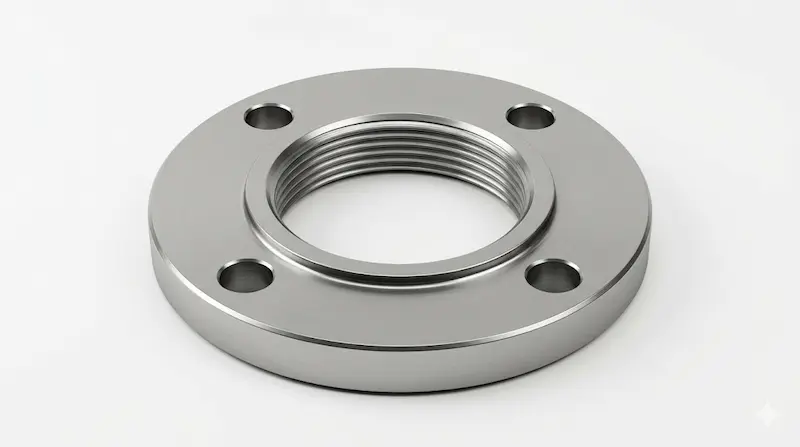

Flange with (thường được gọi là mặt bích ren hoặc Threaded Flange) là loại phụ kiện cơ khí có cấu tạo đặc biệt với phần lỗ trung tâm được tiện ren trong. Thay vì sử dụng mối hàn để cố định vào đường ống, mặt bích này sẽ được vặn trực tiếp vào đầu ống đã được tiện ren ngoài tương ứng.

Đặc điểm nổi bật nhất của dòng sản phẩm này chính là tính linh hoạt. Do không phụ thuộc vào kỹ thuật hàn, nó trở thành lựa chọn ưu tiên cho các đường ống có kích thước nhỏ và trung bình. Vật liệu chế tạo rất đa dạng, từ thép carbon, thép mạ kẽm cho đến inox 304/316, đáp ứng mọi yêu cầu về chống ăn mòn và độ bền cơ học.

Lưu ý quan trọng: Mặc dù tiện lợi, nhưng flange with thường chỉ được khuyến cáo sử dụng cho các hệ thống có áp lực thấp đến trung bình. Ở các hệ thống cực cao áp hoặc có độ rung động mạnh, mối nối ren có nguy cơ bị lỏng hoặc rò rỉ cao hơn so với mối hàn đối đầu.

Nguyên lý hoạt động của mặt bích ren

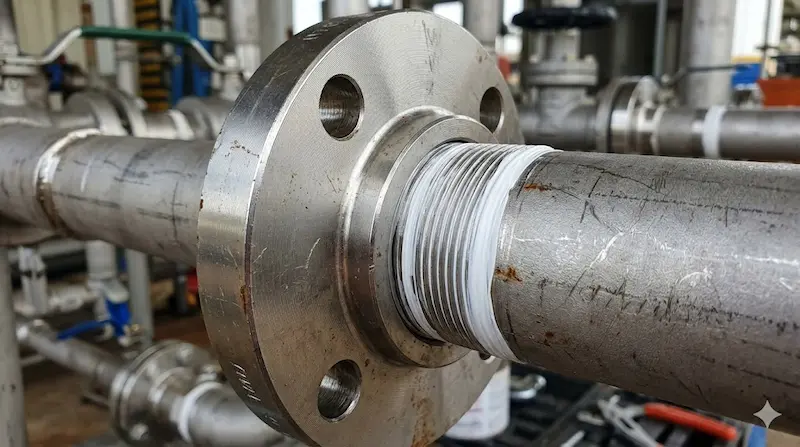

Nguyên lý vận hành của flange with dựa trên sự ăn khớp hoàn hảo giữa các vòng ren trong của mặt bích và ren ngoài của ống. Khi ta xoay mặt bích theo chiều kim đồng hồ, các bước ren sẽ ép chặt vào nhau, tạo ra một liên kết cơ học vững chắc.

Để đạt được độ kín tuyệt đối, kỹ thuật viên thường sử dụng thêm các vật liệu hỗ trợ như:

• Băng tan (Cao su non): Giúp lấp đầy các khe hở siêu nhỏ giữa các đỉnh ren.

• Keo dán ren chuyên dụng: Tăng cường khả năng chống thấm và cố định mối nối trước áp lực của lưu chất.

Ưu thế tuyệt đối của nguyên lý này nằm ở việc loại bỏ hoàn toàn nguồn nhiệt. Trong các khu vực "nhạy cảm" như trạm chiết rót khí gas hay nhà máy hóa chất, việc sử dụng mặt bích ren giúp triệt tiêu nguy cơ cháy nổ do tia lửa hàn gây ra, đồng thời cho phép tháo rời để kiểm tra hệ thống chỉ với các dụng cụ cầm tay đơn giản.

Các loại flange with thread phổ biến nhất hiện nay

Tùy vào môi trường lưu chất và điều kiện vận hành, mặt bích ren được phân chia thành nhiều phân khúc khác nhau để tối ưu hóa hiệu quả:

1. Flange ren thép (Carbon Steel): Thường là thép A105, được dùng rộng rãi trong hệ thống khí nén, dầu thủy lực và các đường ống công nghiệp thông thường nhờ giá thành hợp lý và khả năng chịu lực tốt.

2. Flange ren inox (Stainless Steel): Sản xuất từ inox 304 hoặc 316, chuyên dùng cho các môi trường yêu cầu vệ sinh cao như nhà máy thực phẩm, dược phẩm hoặc các đường ống dẫn hóa chất có tính ăn mòn.

3. Flange ren mạ kẽm: Là giải pháp chống rỉ sét kinh tế cho các hệ thống cấp thoát nước và phòng cháy chữa cháy (PCCC).

4. Flange ren áp suất cao (High Pressure Threaded Flange): Được thiết kế với độ dày vách lớn hơn và bước ren sâu hơn, phục vụ các ứng dụng đặc thù yêu cầu tiêu chuẩn Class 300 hoặc Class 600.

Thông số kỹ thuật của mặt bích ren bạn cần biết

Khi đặt mua hoặc thiết kế hệ thống có sử dụng flange with, việc nắm vững các thông số kỹ thuật là điều bắt buộc để tránh tình trạng "râu ông nọ chắp cằm bà kia".

• Kích thước danh nghĩa (DN/NPS): Phổ biến từ DN15 đến DN100. Các kích thước lớn hơn thường ít dùng ren do khó siết chặt và không đảm bảo độ kín.

• Tiêu chuẩn thiết kế: Phổ biến nhất là ANSI B16.5 (Mỹ), DIN (Đức) hoặc JIS (Nhật Bản). Mỗi tiêu chuẩn sẽ có độ dày và khoảng cách lỗ bulong khác nhau.

• Tiêu chuẩn ren: Đây là thông số "tử huyệt".

  • NPT (National Pipe Thread): Ren côn tiêu chuẩn Mỹ, càng siết càng kín, dùng phổ biến trong hệ thống dầu khí.

  • BSP (British Standard Pipe): Tiêu chuẩn Anh, thường thấy trong các hệ thống cấp nước và dân dụng.

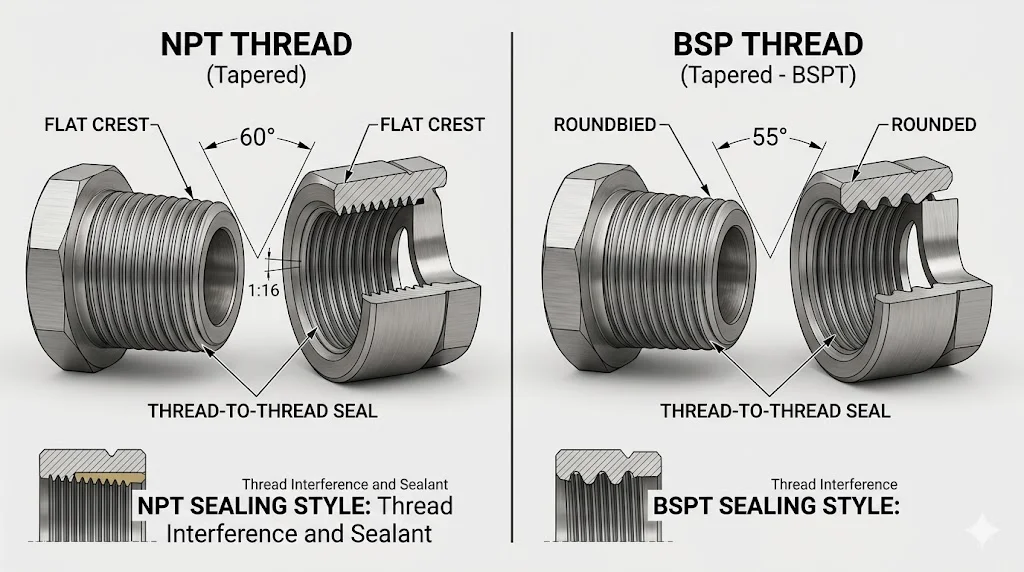

Nhấn mạnh: Ren NPT và BSP có góc ren khác nhau (60 độ và 55 độ). Bạn tuyệt đối không thể lắp lẫn hai loại này với nhau vì sẽ gây cháy ren và rò rỉ ngay lập tức khi vận hành.

So sánh flange ren vs flange hàn: Khi nào nên chọn loại nào?

Để hiểu sâu hơn về giá trị của flange with, chúng ta hãy đặt nó lên bàn cân cùng mặt bích hàn (Welding Flange):

Insight chuyên gia: Không phải lúc nào mặt bích hàn cũng là lựa chọn số 1. Trong các hệ thống ống gió, nước thải hoặc các đoạn ống cần vệ sinh định kỳ, mặt bích ren mang lại hiệu quả kinh tế và vận hành vượt trội hơn hẳn.

Tại sao cần chọn đúng tiêu chuẩn ren (NPT vs BSP)?

Sai lầm phổ biến nhất của các đơn vị thu mua là chỉ quan tâm đến kích thước DN mà bỏ qua kiểu ren. Flange thread chuẩn NPT có bước ren và góc đỉnh ren hoàn toàn khác với chuẩn BSP.

Nếu bạn cố tình vặn một mặt bích ren NPT vào ống ren BSP, ban đầu có thể thấy chúng ăn khớp được 1-2 vòng, nhưng càng vào sâu ren sẽ bị kẹt. Việc dùng lực mạnh để siết sẽ làm hỏng hoàn toàn cấu trúc ren của cả ống và mặt bích. Hậu quả là mối nối không bao giờ kín, và bạn sẽ phải thay mới toàn bộ đoạn ống đó. Đây là lỗi cực kỳ phổ biến gây lãng phí hàng nghìn USD trong các dự án lớn.

Ứng dụng thực tế của mặt bích ren

Nhờ ưu điểm không cần nhiệt, flange with được ứng dụng rộng rãi trong:

• Hệ thống khí nén và gas: Nơi yêu cầu độ an toàn cháy nổ tuyệt đối trong quá trình lắp đặt và sửa chữa.

• Đường ống nước sạch và PCCC: Đặc biệt là các vị trí lắp đặt đồng hồ đo hoặc van cần tháo rời để bảo dưỡng.

• Khu vực không gian hẹp: Những nơi máy hàn công nghiệp khó tiếp cận hoặc không thể triển khai dây cáp điện.

• Hệ thống dẫn hóa chất nhẹ: Khi vật liệu ống là loại đặc biệt không phù hợp để hàn nhiệt trực tiếp.

Sai lầm thường gặp khi sử dụng mặt bích ren

1. Dùng sai chuẩn ren: Như đã phân tích, nhầm lẫn giữa NPT và BSP là nguyên nhân hàng đầu gây rò rỉ.

2. Sử dụng cho áp suất quá cao: Cố tình dùng mặt bích ren cho hệ thống hơi nóng áp suất cao (High Pressure Steam) có thể gây ra hiện tượng tụt ren, dẫn đến tai nạn lao động.

3. Siết quá chặt: Nhiều người nghĩ siết càng mạnh càng kín, nhưng thực tế việc này có thể làm nứt cổ mặt bích hoặc làm biến dạng bước ren.

4. Quên dùng vật liệu làm kín: Lắp trực tiếp "sắt đấu sắt" mà không có băng tan hay keo ren chắc chắn sẽ gây rò rỉ.

Checklist chọn mua flange with đúng chuẩn

Để đảm bảo mua đúng sản phẩm chất lượng, hãy kiểm tra các yếu tố sau:

•  Kiểu ren: Yêu cầu rõ là NPT, BSPT hay BSPP để đồng bộ với ống.

•  Áp lực làm việc: Class 150, Class 300 hay PN10, PN16?

•  Vật liệu: Inox 304/316 cho môi trường ăn mòn, thép carbon cho môi trường dầu/khí khô.

•  Tiêu chuẩn mặt bích: Đảm bảo khoảng cách lỗ bulong khớp với thiết bị (van, bơm) đi kèm.

•  Chứng chỉ chất lượng: CO/CQ đầy đủ để đảm bảo thành phần hóa học và khả năng chịu áp.

Lưu ý khi lắp đặt: Luôn làm sạch bụi bẩn và mạt sắt trên ren trước khi quấn băng tan. Siết vừa đủ lực và quan sát độ ổn định của mối nối sau khi cấp lưu chất vào hệ thống.

Giải đáp các câu hỏi thường gặp (FAQ)

1. Flange with thread có cần hàn thêm một đường bao ngoài không?

Thông thường là không. Nếu hệ thống yêu cầu độ kín cực cao đến mức phải hàn, bạn nên sử dụng mặt bích hàn (Slip-on hoặc Weld Neck) ngay từ đầu thay vì dùng mặt bích ren.

2. Có thể dùng mặt bích ren cho ống inox không?

Hoàn toàn được, nhưng lưu ý inox có đặc tính dễ bị "dính ren" (galling). Bạn nên sử dụng các loại keo chống dính ren chuyên dụng khi lắp đặt.

3. Mặt bích ren có thể tái sử dụng không?

Có. Nếu sau khi tháo ra, các bước ren còn nguyên vẹn, không bị mòn hoặc sứt mẻ, bạn có thể làm sạch và lắp lại vào hệ thống khác.

4. Tại sao giá mặt bích ren inox thường cao hơn mặt bích ren thép?

Ngoài giá phôi inox cao hơn, việc tiện ren trên inox đòi hỏi dao cụ chuyên dụng và kỹ thuật cao hơn do inox cứng và dẻo hơn thép carbon.

5. Có thể dùng Flange with thread cho hệ thống dẫn axit đậm đặc không?

Chỉ nên dùng nếu Flange with thread làm từ vật liệu inox 316L và được kết hợp với keo dán ren chịu hóa chất. Tuy nhiên, mối nối hàn vẫn được ưu tiên hơn trong môi trường hóa chất cực độc để triệt tiêu mọi rủi ro rò rỉ.

Kết luận

Flange with là giải pháp cứu cánh tuyệt vời cho các hệ thống yêu cầu tính linh động cao và an toàn cháy nổ. Tuy nhiên, sự tiện lợi này chỉ phát huy tác dụng khi bạn chọn đúng tiêu chuẩn ren và áp suất phù hợp. Việc hiểu rõ sự khác biệt giữa các hệ ren và vật liệu sẽ giúp bạn xây dựng một hệ thống đường ống vận hành bền bỉ, giảm thiểu tối đa rủi ro rò rỉ Flange with thread.
