TTMA Flange: Tiêu chuẩn mặt bích chuyên dụng cho xe bồn và Tanker

Trong lĩnh vực vận tải chất lỏng, đặc biệt là xăng dầu và hóa chất, việc đảm bảo độ kín khít tại các điểm nạp xả là ưu tiên hàng đầu. Tuy nhiên, một tình huống oái oăm thường gặp là khi lắp đặt hệ thống van hoặc nắp manhole cho xe bồn, kỹ thuật viên nhận ra các lỗ bulong không hề khớp với các loại mặt bích công nghiệp thông thường.

Vấn đề nằm ở sự nhầm lẫn tai hại giữa  flange và các tiêu chuẩn phổ biến như ANSI hay DIN. Việc cố tình "chế" lại hoặc dùng sai tiêu chuẩn không chỉ dẫn đến tình trạng rò rỉ gây thất thoát tài sản mà còn tiềm ẩn nguy cơ cháy nổ, mất an toàn nghiêm trọng. Hiểu đúng về bản chất của mặt bích TTMA là bước đầu tiên để tối ưu hóa chi phí sửa chữa và đảm bảo vận hành an toàn cho đội xe

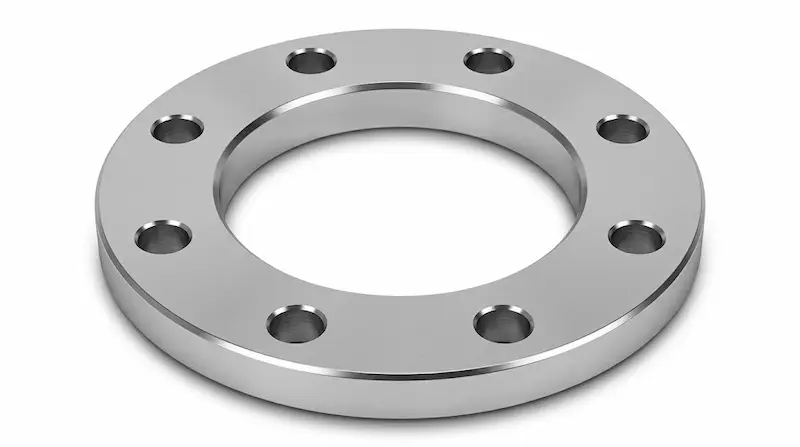

TTMA là gì?

TTMA là loại mặt bích được sản xuất tuân thủ nghiêm ngặt theo tiêu chuẩn của Hiệp hội các nhà sản xuất xe rơ-moóc (Truck Trailer Manufacturers Association). Đây là một hệ tiêu chuẩn kỹ thuật riêng biệt, được thiết kế đặc thù để phục vụ cho ngành công nghiệp vận tải đường bộ, cụ thể là các loại xe bồn (tank truck) và bồn chứa di động.

Đặc điểm nhận dạng lớn nhất của mặt bích TTMA nằm ở sơ đồ lỗ bulong (bolt pattern). Khác với các dòng mặt bích dày và nặng dùng trong nhà máy, mặt bích TTMA thường có thiết kế mỏng nhẹ hơn nhưng diện tích bề mặt tiếp xúc lớn, mục đích chính là để lắp đặt các nắp manhole, van xả đáy và phụ kiện trên bồn xe.

Cần đặc biệt lưu ý: flange KHÔNG thể lắp lẫn (interchangeable) với các loại mặt bích ANSI, JIS hay DIN. Ngay cả khi chúng có cùng kích thước danh nghĩa (như 4 inch hay 6 inch), thì khoảng cách tâm lỗ và số lượng lỗ bulong vẫn hoàn toàn khác biệt.

Nguyên lý và bản chất thiết kế flange

Khác với hệ thống đường ống tĩnh trong các nhà máy, flange được tính toán để hoạt động trong điều kiện động. Khi xe bồn di chuyển trên đường, hệ thống kết nối phải chịu đựng rung động liên tục, sự giãn nở nhiệt của chất lỏng và lực va đập khi phanh gấp.

Cơ chế hoạt động của mặt bích này dựa trên việc kết nối các thành phần bằng hệ thống bulong dàn đều xung quanh chu vi, ép chặt gioăng làm kín (gasket) để tạo ra một mối nối kín tuyệt đối. Thiết kế của TTMA ưu tiên việc giảm trọng lượng cho xe bồn (giúp tăng tải trọng hàng hóa) nhưng vẫn phải đảm bảo cấu trúc chắc chắn để không bị biến dạng dưới áp suất nạp xả.

Insight chuyên gia: Bản chất của thiết kế TTMA là sự cân bằng giữa tính linh hoạt và an toàn. Các góc cạnh thường được bo tròn và bề mặt được xử lý tinh xảo để đảm bảo khi tháo lắp bảo trì định kỳ, nhân viên kỹ thuật có thể thực hiện nhanh chóng mà không gặp trở ngại về độ rơ của bulong.

Phân tích chuyên sâu: Các loại flange phổ biến

Dựa trên nhu cầu thực tế tại các trạm nạp và trên bồn xe, thị trường hiện nay chủ yếu luân chuyển các dòng sau:

1. TTMA 6-inch flange: Thường xuất hiện tại các điểm kết nối chính, các họng nạp lớn hoặc đường ống dẫn chính trên xe tanker.

2. TTMA 4-inch flange: Loại kích thước phổ biến nhất cho các van xả xăng dầu và họng nhập kín.

3. TTMA Manhole flange: Đây là loại mặt bích có đường kính lớn, dùng để kết nối nắp bồn (manhole cover) với thân bồn. Nó đóng vai trò là cửa ngõ chính để kiểm tra và vệ sinh bên trong khoang chứa.

Việc phân loại không chỉ dựa trên kích thước mà còn dựa trên vật liệu để phù hợp với từng loại lưu chất (xăng, dầu diesel, hóa chất ăn mòn hay thực phẩm lỏng).

Thông số kỹ thuật chi tiết của TTMA flange

Một trong những lý do khiến flange trở nên độc bản là nhờ hệ thống thông số kỹ thuật cố định. Khi lựa chọn, bạn cần đặc biệt quan tâm đến:

• Bolt Circle Diameter (BCD): Đường kính vòng tròn đi qua tâm các lỗ bulong. Đây là thông số quyết định khả năng lắp ráp.

• Số lỗ bulong: Thường là số chẵn để đảm bảo lực ép cân bằng.

• Vật liệu chế tạo:

  • Nhôm (Aluminum): Phổ biến nhất nhờ trọng lượng nhẹ, không phát tia lửa điện (an toàn cho xăng dầu).

  • Thép (Carbon Steel): Dùng cho các ứng dụng yêu cầu độ cứng cao và áp suất lớn hơn.

  • Inox (Stainless Steel 304/316): Dùng cho xe bồn chở hóa chất hoặc thực phẩm để chống ăn mòn.

Việc nắm rõ bolt pattern cố định của TTMA sẽ giúp doanh nghiệp tránh được việc mua nhầm các loại mặt bích công nghiệp có cùng kích thước danh định nhưng khác thông số lỗ.

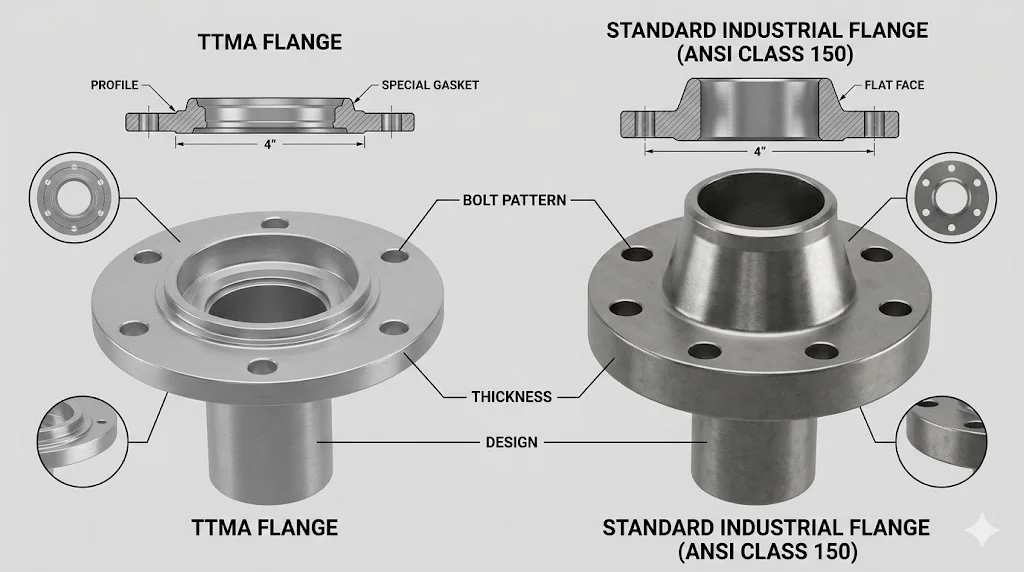

So sánh TTMA vs ANSI / DIN flange

Để thấy rõ sự khác biệt, hãy cùng theo dõi bảng so sánh dưới đây:

Kết luận từ chuyên gia: Nếu bạn đang bảo trì một chiếc xe bồn, đừng bao giờ cố gắng tìm kiếm một mặt bích ANSI để thay thế cho TTMA. Sự khác biệt về khoảng cách tâm lỗ dù chỉ vài milimet cũng sẽ khiến việc lắp đặt trở thành thảm họa.

Tại sao TTMA có thiết kế riêng biệt?

Nhiều khách hàng thắc mắc tại sao không dùng chung một tiêu chuẩn cho đơn giản. Câu trả lời nằm ở môi trường đặc thù của ngành vận tải.

Thiết kế riêng của flange cho phép việc tháo lắp bảo trì diễn ra cực kỳ nhanh chóng tại các trạm chiết rót. Trọng lượng nhẹ của nhôm giúp giảm tổng trọng lượng xe, từ đó tiết kiệm nhiên liệu và tăng hiệu quả kinh tế. Quan trọng nhất, khả năng chịu rung động của tiêu chuẩn TTMA giúp các mối nối không bị nới lỏng hay biến dạng khi xe đi qua những cung đường xóc, đảm bảo an toàn tuyệt đối cho cộng đồng và môi trường khỏi các thảm họa tràn hóa chất.

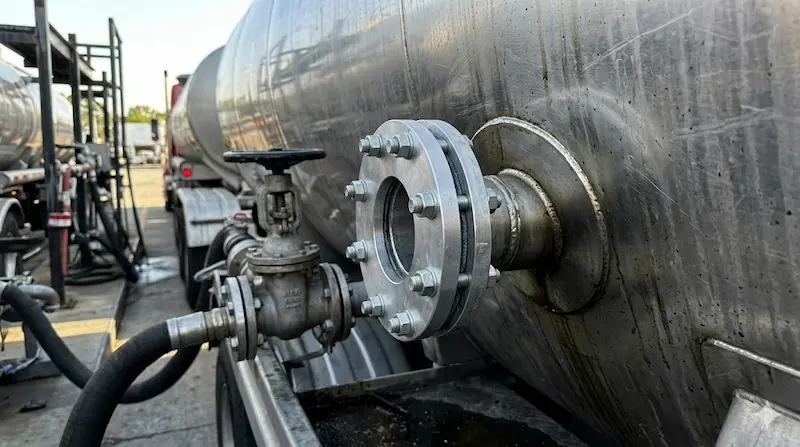

Ứng dụng thực tế của TTMA trong đời sống

Sự hiện diện của mặt bích TTMA gắn liền với các hệ thống di động:

• Xe bồn xăng dầu: Kết nối van API, họng thu hồi hơi và nắp manhole.

• Xe bồn hóa chất: Sử dụng các phiên bản bằng Inox 316 để dẫn axit, dung môi.

• Vận chuyển thực phẩm: Dùng trong xe chở sữa, dầu ăn, yêu cầu bề mặt nhẵn và dễ vệ sinh.

• Hệ thống nạp xả tại kho cảng: Các cánh tay nạp (loading arms) thường trang bị đầu nối chuẩn TTMA để tương thích với xe bồn đến nhận hàng.

Sai lầm thường gặp khi chọn mua và sử dụng

Dưới đây là những lỗi phổ biến mà khách hàng cần tránh:

1. Nhầm lẫn với mặt bích công nghiệp: Đây là lỗi phổ biến nhất dẫn đến việc không thể lắp đặt được phụ kiện.

2. Bỏ qua vật liệu gioăng (gasket): Chọn mặt bích đúng nhưng dùng gioăng không chịu được hóa chất sẽ dẫn đến rò rỉ sau thời gian ngắn.

3. Không kiểm tra độ tương thích với nắp manhole: Mỗi hãng sản xuất nắp bồn có thể có những yêu cầu nhỏ về độ dày mặt bích.

4. Siết lực không đều: Gây vênh mặt bích, đặc biệt là với vật liệu nhôm dễ bị biến dạng.

Hướng dẫn Checklist chọn TTMA đúng chuẩn

Trước khi đặt hàng, hãy thực hiện kiểm tra qua các bước sau:

•  Xác định loại xe: Xe bồn chở xăng, hóa chất hay thực phẩm?

•  Kích thước danh định: Bạn cần loại 4 inch, 6 inch hay loại đặc biệt cho manhole?

•  Xác nhận số lỗ bulong: Đối chiếu với thiết bị hiện có (Van hoặc nắp bồn).

•  chọn vật liệu: Ưu tiên nhôm cho xăng dầu để giảm trọng lượng.

•  Phụ kiện kèm theo: Đã có đủ gasket chịu xăng dầu và bộ bulong mạ kẽm chưa?

Lưu ý lắp đặt: Cần siết bulong theo sơ đồ đối xứng (hình sao) để lực ép tản đều, tránh hiện tượng rò rỉ tại một điểm. Việc kiểm tra độ kín bằng áp suất khí trước khi nạp hàng là quy trình bắt buộc.

Giải đáp các câu hỏi thường gặp (FAQ)

1. TTMA flange là tiêu chuẩn của tổ chức nào?

Đây là tiêu chuẩn của Truck Trailer Manufacturers Association (Hiệp hội các nhà sản xuất xe rơ-moóc) có trụ sở tại Mỹ, chuyên biệt cho ngành vận tải.

2. TTMA có thay được cho mặt bích ANSI không?

Câu trả lời là KHÔNG. Bolt pattern của TTMA hoàn toàn khác biệt so với ANSI Class 150 hay các tiêu chuẩn công nghiệp khác.

3. Kích thước TTMA nào là phổ biến nhất trên xe bồn?

Kích thước 4 inch cho hệ thống nạp xả đáy và 6 inch cho các kết nối chính là hai loại phổ biến nhất.

4. Tại sao đa số flange lại làm bằng nhôm?

Vì nhôm nhẹ, không rỉ sét và quan trọng nhất là không tạo ra tia lửa khi va chạm, cực kỳ an toàn cho môi trường dễ cháy nổ như xe bồn xăng dầu.

5. Có thể đặt gia công mặt bích TTMA theo yêu cầu không?

Có, tuy nhiên đơn vị gia công phải có bản vẽ chuẩn theo thông số của hiệp hội TTMA để đảm bảo tính lắp lẫn với các thiết bị nhập khẩu.

Kết luận

Việc sử dụng flange đúng chuẩn là yếu tố then chốt để đảm bảo sự đồng bộ và an toàn cho hệ thống xe bồn. Đừng vì tiết kiệm chi phí nhất thời hoặc thiếu hiểu biết mà thay thế bằng các loại mặt bích không tương thích, gây ra những hệ lụy khôn lường về an toàn vận hành. Một mối nối chuẩn TTMA không chỉ giúp bạn yên tâm trên mọi nẻo đường mà còn khẳng định sự chuyên nghiệp trong khâu quản lý kỹ thuật của doanh nghiệp Ttma flange.
