Mặt bích inox DN65: Thông số kỹ thuật, tiêu chuẩn và hướng dẫn lựa chọn chuyên sâu

Bạn đã bao giờ rơi vào tình huống dở khóc dở cười: Hệ thống ống đã sẵn sàng, nhưng khi đưa mặt bích inox vào lắp đặt thì các lỗ bulong lại lệch nhau hoàn toàn? Hoặc tệ hơn, sau khi vận hành vài ngày, các mối nối bắt đầu rò rỉ dù bạn đã siết chặt hết mức?

Thực tế, việc chọn mua sai tiêu chuẩn mặt bích không chỉ gây lãng phí chi phí mà còn tiềm ẩn nguy cơ mất an toàn hệ thống. Vấn đề nằm ở chỗ: DN65 không phải là kích thước thực tế tính bằng mm, và có ít nhất 3 hệ tiêu chuẩn quốc tế đang cùng tồn tại trên thị trường. Bài viết này sẽ phân tích chi tiết từ góc nhìn chuyên gia để giúp bạn lựa chọn chính xác thiết bị cho dự án của mình.

Mặt bích DN65 là gì?

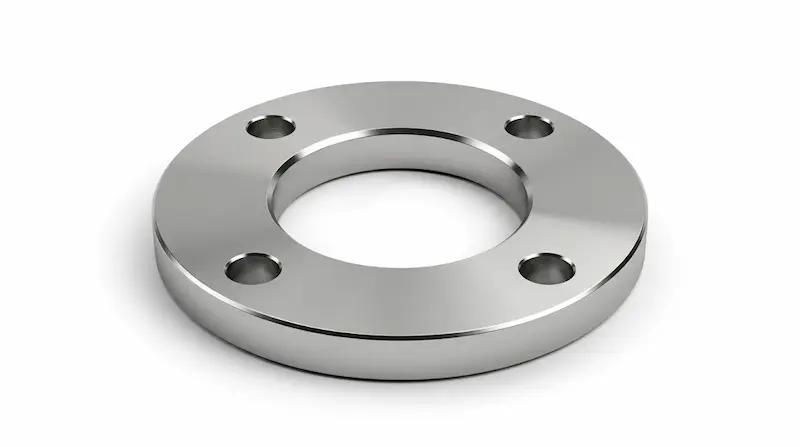

Mặt bích inox là phụ kiện cơ khí đóng vai trò kết nối các đoạn đường ống, hoặc nối ống với van, máy bơm và các thiết bị khác. Với đường kính danh nghĩa DN65 (tương đương 2.5 inch), đây là kích thước "vàng" thường thấy trong các hệ thống cấp thoát nước công nghiệp và xử lý thực phẩm.

Cần lưu ý một hiểu lầm phổ biến: DN (Diameter Nominal) là ký hiệu kích thước định danh theo tiêu chuẩn châu Âu, nó không đại diện cho đường kính ngoài (OD) hay đường kính trong (ID) thực tế của ống. Với mặt bích DN65, đường kính ngoài của ống thép/inox đi kèm thường là 73mm hoặc 76mm tùy theo độ dày thành ống.

Về vật liệu, phụ kiện này chủ yếu được chế tạo từ các mác thép không gỉ phổ biến như:

• Inox 201: Dùng cho môi trường khô ráo, yêu cầu chi phí thấp.

• Inox 304: Loại phổ thông nhất, chịu ăn mòn tốt trong điều kiện nước sạch và khí nén.

• Inox 316: Dòng cao cấp, chống clorua và axit, chuyên dùng cho hóa chất hoặc nước biển.

Nguyên lý hoạt động và cơ chế làm kín của mặt bích

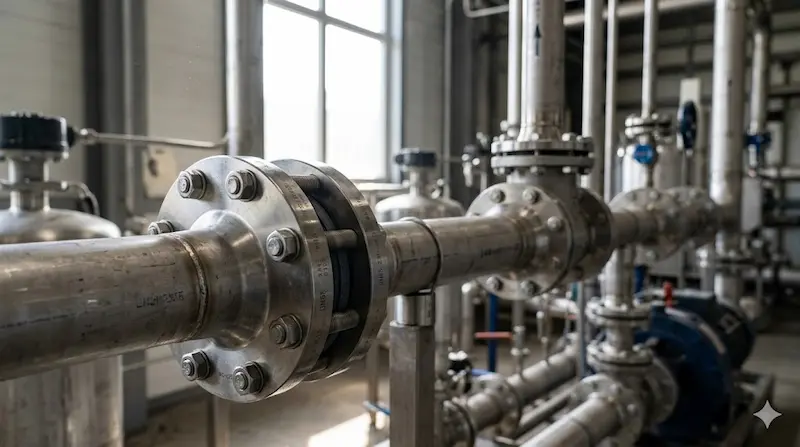

Mặt bích không hoạt động đơn lẻ; chúng vận hành theo nguyên lý ghép cặp. Hai mặt bích được áp sát vào nhau, kẹp giữa là một tấm gioăng làm kín (gasket) và được cố định bằng hệ thống bulong đai ốc xung quanh chu vi.

Cơ chế kín khít dựa trên lực siết momen. Khi ta siết bulong, lực ép cực lớn sẽ tác động lên bề mặt gioăng, khiến gioăng biến dạng nhẹ và lấp đầy các khe hở siêu nhỏ trên bề mặt kim loại. Điều này ngăn chặn hoàn toàn lưu chất rò rỉ ra ngoài ngay cả dưới áp suất cao.

Ưu điểm vượt trội của phương pháp kết nối bằng mặt bích so với hàn trực tiếp chính là tính linh hoạt. Bạn có thể dễ dàng tháo rời từng đoạn ống để vệ sinh, bảo trì hoặc thay thế thiết bị mà không cần cắt bỏ đường ống, giúp tối ưu hóa thời gian dừng máy trong sản xuất.

Các loại mặt bích inox DN65 phổ biến trên thị trường

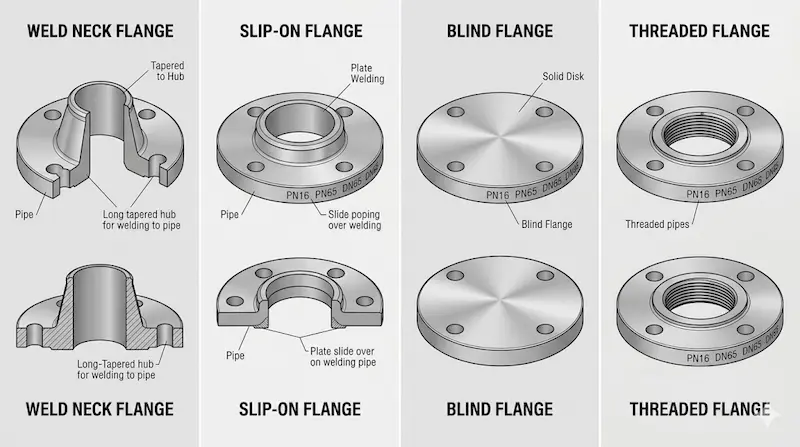

Tùy vào yêu cầu về áp suất và vị trí lắp đặt, người kỹ sư sẽ lựa chọn một trong bốn loại mặt bích chính sau đây:

1. Mặt bích rỗng (Slip-on Flange - SO): Đây là loại phổ biến nhất cho DN65. Ống được xỏ xuyên qua lỗ mặt bích và hàn ở cả mặt trong lẫn mặt ngoài. Nó dễ lắp đặt và giá thành rẻ nhưng khả năng chịu áp lực kém hơn loại hàn cổ.

2. Mặt bích hàn cổ (Weld Neck Flange - WN): Có thiết kế phần cổ dài và vát mép để hàn đối đầu với ống. Loại này có độ bền cực cao, chịu được rung động và áp suất lớn, thường dùng trong hệ thống khí gas hoặc hóa chất áp lực cao.

3. Mặt bích mù (Blind Flange): Là loại không có lỗ ở giữa, dùng để bít kín đầu ống hoặc các cửa chờ, cho phép mở rộng hệ thống dễ dàng trong tương lai.

4. Mặt bích ren (Threaded Flange): Kết nối với ống bằng ren thay vì hàn. Loại này cực kỳ hữu ích trong các khu vực dễ cháy nổ, nơi việc hàn điện bị nghiêm cấm.

Bảng so sánh nhanh các loại mặt bích:

Thông số kỹ thuật Mặt bích inox dn65 theo các tiêu chuẩn quốc tế

Đây là phần quan trọng nhất để tránh việc mua sai hàng. Cùng là mặt bích inox, nhưng nếu sản xuất theo tiêu chuẩn Nhật Bản (JIS) sẽ không bao giờ lắp vừa với tiêu chuẩn Đức (DIN) hay Mỹ (ANSI).

1. Tiêu chuẩn JIS 10K (Nhật Bản)

• Đường kính ngoài (D): 175mm

• Số lỗ bulong: 4 lỗ

• Đường kính lỗ bulong: 19mm

• Tâm lỗ (PC): 140mm

2. Tiêu chuẩn DIN PN16 (Đức/Châu Âu)

• Đường kính ngoài (D): 185mm

• Số lỗ bulong: 4 lỗ hoặc 8 lỗ (Tùy thiết kế hệ thống, phổ biến là 4)

• Đường kính lỗ bulong: 18mm

• Tâm lỗ (PC): 145mm

3. Tiêu chuẩn ANSI Class 150 (Mỹ)

• Đường kính ngoài (D): 178mm

• Số lỗ bulong: 4 lỗ

• Đường kính lỗ bulong: 19mm

• Tâm lỗ (PC): 139.7mm

Nhấn mạnh: Bạn có thể thấy sự khác biệt về đường kính tâm lỗ dù chỉ vài milimet (140mm so với 145mm) cũng đủ khiến bulong không thể xỏ qua. Luôn luôn kiểm tra hệ tiêu chuẩn của các van hoặc thiết bị hiện hữu trước khi đặt hàng mặt bích.

So sánh Inox 304 và Inox 316 trong sản xuất mặt bích

Lựa chọn vật liệu không chỉ ảnh hưởng đến tuổi thọ mà còn quyết định tính kinh tế của dự án.

• Inox 304: Chứa khoảng 18% Crom và 8% Niken. Đây là lựa chọn quốc dân cho các hệ thống nước sạch, PCCC và thực phẩm thông thường. Khả năng chống oxy hóa tốt trong môi trường tự nhiên.

• Inox 316: Được bổ sung thêm thành phần Molybdenum (2-3%). Hoạt chất này giúp mặt bích "miễn nhiễm" với sự ăn mòn của Clorua (muối) và các loại axit nhẹ.

Khi nào bắt buộc dùng Inox 316? Nếu hệ thống của bạn đặt tại các khu vực ven biển, xử lý nước thải công nghiệp hoặc trong các nhà máy sản xuất hóa chất, Inox 316 là sự đầu tư bắt buộc để tránh tình trạng rỗ bề mặt và rò rỉ sau vài tháng sử dụng.

Tại sao mặt bích DN65 thường xuyên bị chọn sai?

Dựa trên kinh nghiệm cung ứng, chúng tôi nhận thấy 3 sai lầm kinh điển mà ngay cả những kỹ thuật viên lâu năm cũng có thể mắc phải:

1. Nhầm lẫn kích thước hệ mm: Nhiều người nghĩ DN65 là đường kính ngoài 65mm. Khi mua về, ống 65mm lại quá nhỏ so với lỗ của mặt bích (thường là ~77mm), dẫn đến việc hàn nối không đảm bảo kỹ thuật.

2. Bỏ qua thông số áp suất (PN): Một mặt bích chịu được áp PN10 sẽ mỏng hơn và có khả năng chịu lực kém hơn PN16. Việc lắp mặt bích PN10 vào hệ thống bơm cao áp có thể gây biến dạng mặt bích dưới áp lực nước lớn.

3. Lệch tiêu chuẩn lỗ bulong: Như đã phân tích, mặt bích JIS và DIN có tâm lỗ khác nhau. Sai lầm này thường xảy ra khi mua mặt bích từ một nhà cung cấp và mua van từ một nhà cung cấp khác sử dụng hệ tiêu chuẩn khác nhau.

Ứng dụng thực tế của mặt bích DN65

Nhờ kích thước trung bình và độ bền cao, mặt bích inox xuất hiện dày đặc trong:

• Hệ thống xử lý nước: Kết nối các bồn chứa, máy lọc và hệ thống bơm cấp nước cho tòa nhà.

• Công nghiệp thực phẩm & dược phẩm: Yêu cầu độ sạch tuyệt đối, không gỉ sét để đảm bảo vệ sinh an toàn.

• Hệ thống PCCC: Các đường ống dẫn nước chữa cháy trong các chung cư, nhà xưởng thường xuyên sử dụng kích thước DN65.

• Môi trường hóa chất: Inox 316 DN65 là lựa chọn hàng đầu cho các đường ống dẫn axit, kiềm trong các nhà máy nhuộm hoặc sản xuất phân bón.

Hướng dẫn Checklist chọn mua mặt bích inox chuẩn xác

Trước khi ký đơn đặt hàng, hãy đối chiếu với bộ quy tắc sau:

1. Xác định tiêu chuẩn: Hệ thống đang dùng là JIS, DIN hay ANSI?

2. Chọn kiểu bích: Bích rỗng (dễ hàn) hay bích mù (chặn cuối)?

3. Áp suất vận hành: PN10, PN16 hay Class 150?

4. Vật liệu: Inox 304 (tiết kiệm) hay Inox 316 (chống ăn mòn)?

5. Phụ kiện đi kèm: Đã mua đúng loại gioăng (cao su, PTFE) và bulong cùng chất liệu chưa?

Lưu ý lắp đặt: Khi tiến hành siết bulong, cần thực hiện theo sơ đồ hình sao (siết đối xứng) để đảm bảo mặt bích được ép đều xuống gioăng, tránh hiện tượng vênh gây rò rỉ cục bộ.

Giải đáp các câu hỏi thường gặp (FAQ)

1. Mặt bích inox DN65 có đường kính ngoài thực tế bao nhiêu mm?

Đường kính ngoài của thân bích tùy theo tiêu chuẩn, thường dao động từ 175mm đến 185mm. Còn lỗ rỗng ở giữa để đút ống thường là 77mm - 78mm (phù hợp cho ống phi 73mm hoặc 76mm).

2. DN65 tương đương với bao nhiêu inch?

DN65 tương đương với 2.5 inch (2 1/2").

3. Tại sao giá mặt bích inox giữa các đơn vị lại chênh lệch lớn?

Giá phụ thuộc vào: Trọng lượng (độ dày), mác inox (304 hay 201), và xuất xứ (hàng đúc nguyên khối thường đắt hơn hàng gia công tiện từ tấm inox).

4. Có thể dùng chung mặt bích JIS và DIN không?

Không. Khoảng cách giữa các lỗ bulong của hai tiêu chuẩn này khác nhau, bạn sẽ không thể xỏ bulong qua được.

5. Nên chọn inox 304 hay 316 cho hệ thống nước thải?

Nếu là nước thải sinh hoạt thông thường, Inox 304 là đủ. Tuy nhiên, nếu là nước thải công nghiệp có chứa hóa chất hoặc nồng độ muối cao, bạn bắt buộc phải dùng Inox 316.

Kết luận

Việc lựa chọn mặt bích inox nhìn có vẻ đơn giản nhưng lại đòi hỏi sự am hiểu sâu sắc về các hệ tiêu chuẩn kỹ thuật. Một sai sót nhỏ trong khâu chọn lọc cũng có thể dẫn đến hậu quả nghiêm trọng về tiến độ và chi phí bảo trì. Hãy luôn bám sát vào thông số áp suất và tiêu chuẩn lỗ bulong để đảm bảo hệ thống vận hành trơn tru nhất Mặt bích inox dn65.
