SAE Counter Flange: Giải pháp kết nối thủy lực áp suất cao tiêu chuẩn quốc tế

Trong kỹ thuật thủy lực, việc lắp đặt và vận hành hệ thống áp suất cao đòi hỏi độ chính xác tuyệt đối ở từng điểm kết nối. Một tình huống "trớ trêu" thường xuyên xảy ra tại các công trường: Khi lắp ráp hệ thống bơm hoặc motor thủy lực, kỹ thuật viên nhận ra mặt bích không hề khớp với thiết bị, dù kích thước ống nhìn qua có vẻ tương đồng.

Sai lầm này thường đến từ việc nhầm lẫn giữa mặt bích thông thường với hệ mặt bích tiêu chuẩn SAE, hoặc nghiêm trọng hơn là không hiểu rõ vai trò của SAE flange. Việc cố tình thay thế hoặc lắp đặt sai lệch không chỉ dẫn đến tình trạng rò rỉ dầu thủy lực gây ô nhiễm môi trường, mà còn có thể làm nổ đường ống, hỏng hóc toàn bộ hệ thống máy móc đắt tiền chỉ trong vài giây.

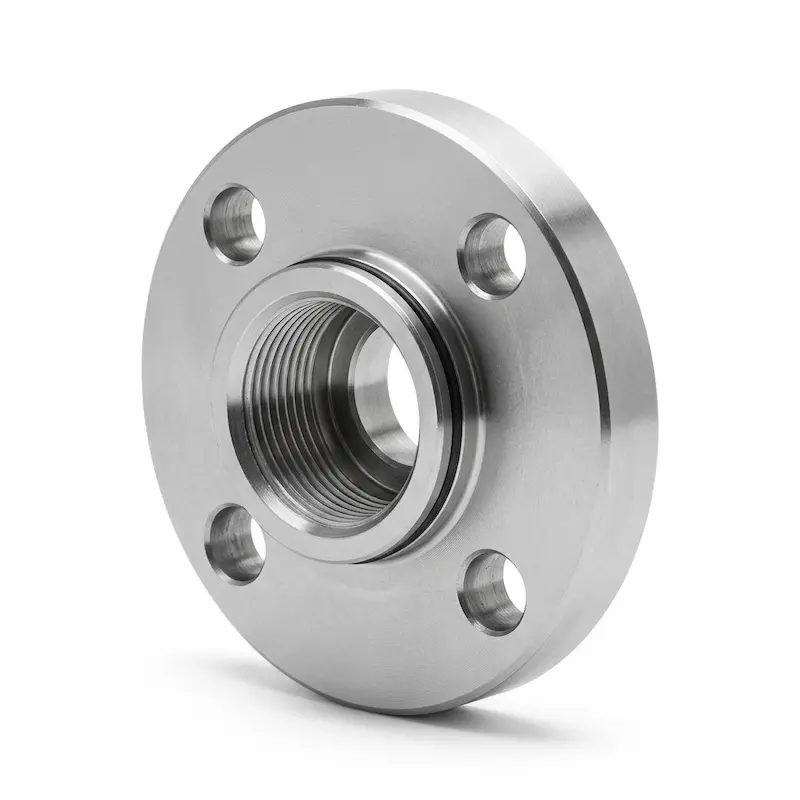

SAE flange là gì?

Để hiểu về SAE flange, trước hết chúng ta cần biết về tiêu chuẩn SAE J518 (nay đã được tích hợp vào ISO 6162). Đây là tiêu chuẩn thế giới cho các loại mặt bích kẹp (flange clamps) được sử dụng phổ biến trong hệ thống thủy lực.

Counter flange (mặt bích đối ứng) là thành phần đi kèm, đóng vai trò là "mảnh ghép" còn lại để tạo nên một bộ kết nối hoàn chỉnh. Nếu mặt bích chính (thường là dạng bích kẹp rời hoặc bích có rãnh) được gắn vào đầu bơm hoặc thiết bị, thì counter flange sẽ là phần được hàn hoặc bắt ren vào đầu ống dẫn dầu để ghép nối trực tiếp vào mặt bích chính đó.

Hiện nay, các loại mặt bích này chủ yếu được chế tạo từ thép carbon (để tối ưu chi phí) hoặc thép không gỉ (inox 316) cho các môi trường hóa chất hoặc hàng hải.

Nguyên lý hoạt động của SAE flange

Hệ thống kết nối sử dụng SAE  flange hoạt động dựa trên nguyên lý nén đàn hồi để tạo độ kín. Khác với kết nối ren (phụ thuộc vào độ khít của bước ren), hệ SAE sử dụng một vòng đệm cao su đặc biệt gọi là O-ring.

Quy trình tạo độ kín diễn ra như sau:

• Kết nối: Mặt bích chính và SAE flange được đặt áp sát vào nhau. Vòng O-ring sẽ nằm gọn trong rãnh được thiết kế sẵn (thường nằm trên mặt bích chính hoặc mặt counter flange tùy loại).

• Tạo kín: Khi các bulong cường độ cao được siết chặt, hai mặt bích sẽ ép chặt vòng O-ring. Dưới tác động của áp suất dầu bên trong, vòng O-ring càng bị ép mạnh vào khe hở, tạo ra một rào cản ngăn dầu thoát ra ngoài tuyệt đối.

• Ưu điểm: Khả năng chịu áp lực cực lớn mà không bị lỏng lẻo do rung động, đồng thời việc tháo lắp để bảo trì cực kỳ nhanh chóng so với việc vặn ren kích thước lớn.

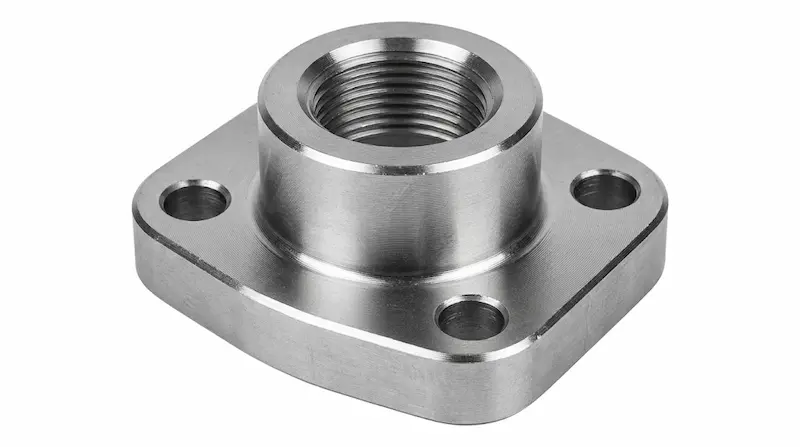

Phân loại SAE flange chuyên sâu

Trong kỹ thuật thủy lực, SAE flange không chỉ có một loại duy nhất mà được phân định rạch ròi dựa trên khả năng chịu áp suất:

1. Theo mã cấp áp suất (Code)

• Code 61 (Standard Pressure): Đây là dòng tiêu chuẩn, chịu được áp suất vận hành lên đến 3000 PSI (khoảng 210 bar). Loại này thường dùng cho các hệ thống thủy lực thông thường, máy công cụ.

• Code 62 (High Pressure): Dòng chịu áp lực cao, lên đến 6000 PSI (khoảng 420 bar). Code 62 có kích thước dày hơn, khoảng cách các lỗ bulong rộng hơn để đảm bảo an toàn dưới áp suất cực lớn.

2. Theo kích thước (Size)

Kích thước của SAE flange được tính theo inch, phổ biến từ 1/2” (DN15) cho đến 5” (DN125). Mỗi kích thước sẽ có bảng thông số lỗ bulong riêng biệt cho Code 61 và Code 62.

3. Theo vật liệu

• Carbon Steel (S355J2G3 hoặc tương đương): Phổ biến nhất, giá thành rẻ, độ bền cao.

• Stainless Steel (316/316L): Dùng trong môi trường biển, hóa chất hoặc thực phẩm để chống lại sự oxy hóa.

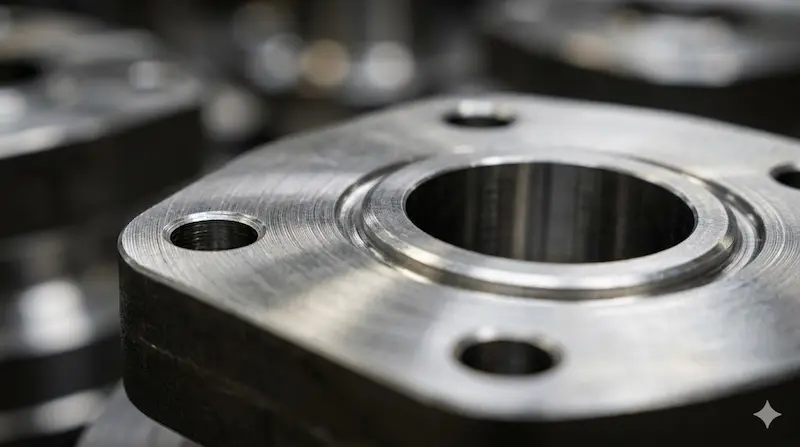

Thông số kỹ thuật của SAE flange cần nắm vững

Để đảm bảo tính lắp lẫn, SAE flange phải tuân thủ nghiêm ngặt các thông số sau:

• Bolt Pattern: Khoảng cách giữa tâm các lỗ bulong. Đây là thông số quan trọng nhất để phân biệt Code 61 và Code 62.

• Center-to-center distance: Khoảng cách tâm lỗ theo chiều dọc và chiều ngang.

• Thickness (Độ dày): Bích Code 62 luôn dày hơn đáng kể so với Code 61 cùng kích thước.

• Pressure Rating: Khả năng chịu áp tối đa (3000 hay 6000 PSI).

• O-ring size: Kích thước vòng đệm cao su tương ứng.

Bảng tra nhanh thông số SAE Code 61 (Tham khảo):

So sánh SAE Code 61 và Code 62

Sự nhầm lẫn giữa Code 61 và Code 62 là lỗi phổ biến nhất dẫn đến hỏng hóc hệ thống.

Insight chuyên gia: Hai loại này không thể thay thế lẫn nhau vì khoảng cách tâm lỗ bulong hoàn toàn khác biệt. Việc cố tình khoan lại lỗ để lắp đặt sẽ làm mất khả năng chịu lực của mặt bích, cực kỳ nguy hiểm.

Vì sao cần sử dụng SAE flange thay vì nối ren?

Trong các hệ thống công nghiệp nặng, việc sử dụng SAE flange mang lại những lợi ích vượt trội:

1. Tạo bề mặt đối ứng chuẩn: Giúp kết nối giữa ống mềm hoặc ống cứng với các thiết bị đầu cuối (bơm, van) trở nên dễ dàng và đồng bộ.

2. Đảm bảo độ kín dưới áp suất lớn: Kết nối ren dễ bị rò rỉ khi áp suất thay đổi liên tục hoặc do rung động máy. Mặt bích SAE giải quyết triệt để vấn đề này nhờ O-ring.

3. Phân bổ lực đều: Việc sử dụng 4 bulong siết tại 4 góc giúp lực ép phân bổ đều lên bề mặt kín, tránh hiện tượng vênh mặt bích.

Ứng dụng thực tế của SAE flange

Phụ kiện này là thành phần không thể thiếu trong:

• Hệ thống thủy lực máy công trình: Máy xúc, máy đào, xe cẩu hạng nặng nơi áp suất dầu thường xuyên ở mức cao.

• Máy ép thủy lực công nghiệp: Các dòng máy ép gạch, ép nhựa, ép kim loại yêu cầu độ kín khít tuyệt đối để duy trì lực ép.

• Công nghiệp nặng và đóng tàu: Hệ thống tời thủy lực, hệ thống lái trên tàu biển.

• Hệ thống bôi trơn trung tâm: Trong các nhà máy thép, xi măng.

Sai lầm thường gặp khi lựa chọn và lắp đặt

• Nhầm lẫn Code 61 và Code 62: Như đã phân tích, đây là lỗi "chí mạng" khiến dự án bị đình trệ.

• Không dùng đúng O-ring chuyên dụng: Sử dụng O-ring chịu dầu kém hoặc sai kích thước sẽ khiến hệ thống rò rỉ ngay lập tức khi vận hành.

• Siết bulong không đúng lực: Siết quá lỏng gây rò rỉ, siết quá chặt có thể làm đứt bulong hoặc biến dạng rãnh O-ring.

Hướng dẫn cách chọn SAE counter flange chuẩn xác

Để chọn được bộ SAE flange phù hợp, quý khách hãy thực hiện theo Checklist sau:

•  Xác định áp suất vận hành: Hệ thống chạy 200 bar (Code 61) hay 400 bar (Code 62)?

•  Kiểm tra kích thước đường ống: Đường kính ống thép hoặc ống mềm đang dùng là bao nhiêu inch?

•  Chọn vật liệu: Môi trường bình thường chọn thép carbon mạ kẽm, môi trường ăn mòn chọn Inox 316.

•  Đối chiếu thông số lỗ bulong: Đo khoảng cách tâm lỗ trên thiết bị để đảm bảo khớp với counter flange định mua.

•  Lựa chọn kiểu hàn: Bích hàn lồng (Socket weld) hay bích hàn đối đầu (Butt weld)?

Lưu ý quan trọng khi lắp đặt

1. Siết đều bulong theo hình chữ X: Luôn siết dần dần các bulong đối diện nhau để mặt bích hạ xuống đều, không bị vênh.

2. Kiểm tra bề mặt: Đảm bảo bề mặt tiếp xúc sạch sẽ, không có vết xước sâu ở vị trí đặt O-ring.

3. Sử dụng bulong cường độ cao: Thông thường yêu cầu bulong cấp bền 8.8 hoặc 10.9 để chịu được áp suất thủy lực.

FAQ - Câu hỏi thường gặp về SAE flange

1. Counter flange là gì?

Nó là mặt bích đối ứng, dùng để lắp ghép trực tiếp vào một mặt bích đã có sẵn trên thiết bị (như bơm thủy lực) để dẫn lưu chất ra ống.

2. Làm sao phân biệt nhanh Code 61 và Code 62?

Cách nhanh nhất là đo độ dày và khoảng cách tâm lỗ. Code 62 luôn có khoảng cách lỗ rộng hơn và thân bích dày hơn so với Code 61 cùng kích thước danh định.

3. SAE counter flange có dùng được cho nước không?

Có thể dùng được nếu chọn vật liệu Inox, nhưng thông thường nó được thiết kế tối ưu nhất cho dầu thủy lực.

4. Có thể dùng chung O-ring cho mọi loại mặt bích không?

Không. Mỗi size bích SAE yêu cầu một chuẩn O-ring riêng theo tiêu chuẩn ISO 6162 để đảm bảo độ nén và độ kín.

Kết luận

SAE flange đóng vai trò cực kỳ quan trọng trong việc duy trì sự ổn định và an toàn cho các hệ thống thủy lực áp suất cao. Việc hiểu rõ sự khác biệt giữa các cấp áp suất và thông số kỹ thuật không chỉ giúp bạn tránh được những rủi ro kỹ thuật đáng tiếc mà còn tối ưu hóa chi phí vận hành và bảo trì Sae counter flange.
