Cùm Clamp: Giải Pháp Kết Nối Nhanh Hiệu Quả Cho Hệ Thống Đường Ống Vi Sinh

Trong quá trình thi công và vận hành hệ thống đường ống công nghiệp, một trong những thách thức lớn nhất mà các kỹ sư đối mặt là làm sao để kết nối các đoạn ống một cách nhanh chóng nhưng vẫn đảm bảo độ kín khít tuyệt đối. Các phương pháp truyền thống như hàn cố định hay sử dụng mặt bích thường tiêu tốn rất nhiều thời gian lắp đặt, đòi hỏi kỹ thuật cao và cực kỳ khó khăn khi cần tháo dời để bảo trì.

Đặc biệt, trong những ngành yêu cầu tiêu chuẩn vệ sinh khắt khe như thực phẩm, sữa, bia rượu hay dược phẩm, việc tháo lắp đường ống để vệ sinh định kỳ (CIP/SIP) là yêu cầu bắt buộc. Đây chính là lý do Kẹp cùm (hay còn gọi là clamp inox) ngày càng trở nên phổ biến và dần thay thế các phương pháp kết nối cũ trong các ứng dụng vi sinh.

Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ góc độ kỹ thuật, giúp bạn hiểu rõ từ cấu tạo, nguyên lý hoạt động đến cách phân loại và lựa chọn Kẹp cùm tối ưu nhất cho hệ thống của mình.

Kiến thức nền: Cùm Clamp là gì?

Để hiểu một cách đơn giản theo ngôn ngữ kỹ thuật, Kẹp cùm là một thiết bị cơ khí dùng để kết nối nhanh hai đầu ống hoặc giữa ống với các phụ kiện (van, co, tê) bằng cơ chế kẹp cơ học. Thay vì sử dụng mối hàn vĩnh viễn, clamp tạo ra một khớp nối linh hoạt, cho phép tháo dời chỉ trong vài giây mà không cần đến các công cụ phức tạp.

Trong ngành công nghiệp, thiết bị này còn được biết đến với các tên gọi khác như clamp inox, tri-clamp hay bộ khớp nối nhanh vi sinh. Đặc điểm nổi bật nhất của Kẹp cùm chính là khả năng tháo lắp bằng tay (thông qua cánh bướm) hoặc công cụ nhẹ, giúp tối ưu hóa thời gian dừng máy và đảm bảo bề mặt kết nối luôn nhẵn mịn, không có khe hở cho vi khuẩn trú ngụ.

Nguyên lý hoạt động của cùm clamp

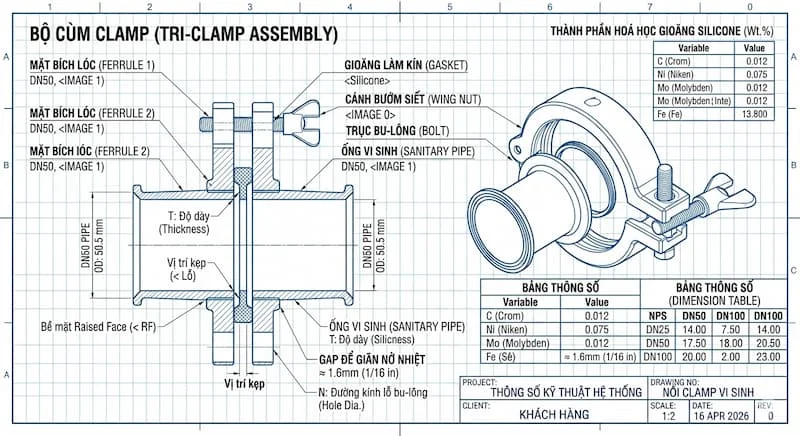

Một bộ khớp nối Kẹp cùm tiêu chuẩn không hoạt động đơn lẻ mà là sự kết hợp của một hệ thống bao gồm: 2 đầu ferrule (phần loe để hàn vào ống), 1 gioăng làm kín (gasket) và 1 đai kẹp (cùm).

Nguyên lý hoạt động dựa trên lực ép đồng tâm. Khi ta đặt gioăng vào giữa hai mặt ferrule và bắt đầu siết cùm kẹp, biên dạng hình chữ V bên trong đai kẹp sẽ ép hai mặt ferrule lại gần nhau. Lực siết này nén chặt gioăng làm kín ở giữa, tạo ra một rào cản vật lý ngăn chặn hoàn toàn sự rò rỉ của lưu chất.

Insight chuyên gia: Trong hệ thống này, gioăng chính là yếu tố quyết định độ kín. Nếu chọn sai vật liệu gioăng không tương thích với nhiệt độ hoặc hóa chất, hệ thống sẽ sớm bị rò rỉ dù cùm kẹp có được siết chặt đến đâu.

Phân tích chuyên sâu (CORE SEO)

Phân loại Kẹp cùm phổ biến trên thị trường

Tùy vào nhu cầu áp lực và môi trường sử dụng, Kẹp cùm được chia thành các dòng sản phẩm chủ đạo sau:

1. Tri Clamp (Clamp vi sinh): Đây là loại phổ biến nhất trong ngành thực phẩm. Thường được làm từ inox 304 hoặc 316L, bề mặt được đánh bóng gương (Mirror Polish) để chống bám bẩn. Ưu điểm là tháo lắp cực nhanh bằng tay.

2. Clamp inox công nghiệp: Thường dùng trong các hệ thống xử lý nước hoặc hóa chất nhẹ. Thiết kế có phần thô hơn nhưng đảm bảo độ bền cơ học cao.

3. Clamp áp lực cao (High Pressure Clamp): Thay vì dùng cánh bướm siết tay, loại này thường sử dụng bu-lông đai ốc để có thể chịu được áp suất lớn hơn, thường dùng trong các hệ thống nồi hơi hoặc lọc áp lực.

4. Clamp ống công nghiệp (Heavy Duty): Có thiết kế bản dày, dùng cho các đường ống kích thước lớn, yêu cầu sự chắc chắn tuyệt đối khi vận hành liên tục.

Thông số kỹ thuật quan trọng của Kẹp cùm

Việc lựa chọn Kẹp cùm đòi hỏi sự chính xác về thông số để đảm bảo tính lắp lẫn:

• Kích thước: Thường được tính theo hệ DN (DN15, DN25, DN50...) hoặc hệ Inch (1", 1.5", 2", 4"...). Cần lưu ý đường kính ngoài của ống để chọn ferrule tương ứng.

• Vật liệu: Chủ yếu là Inox 304 (cho môi trường thông thường) và Inox 316/316L (cho môi trường chứa hóa chất hoặc yêu cầu vệ sinh tuyệt đối).

• Loại gioăng (Gasket): * Silicone: Chịu nhiệt tốt, dùng cho thực phẩm.

  • EPDM: Kháng hóa chất tốt, chịu được hơi nước.

  • PTFE (Teflon): Kháng gần như mọi loại hóa chất nhưng độ đàn hồi kém hơn.

Bảng tra thông số kích thước Clamp (Tham khảo):

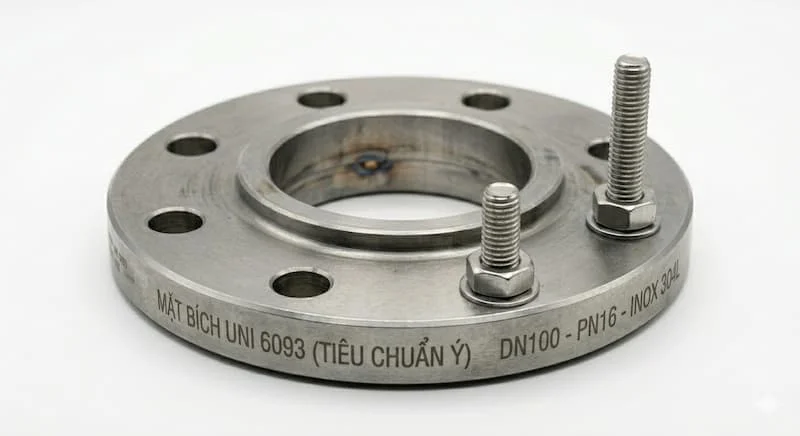

So sánh Kẹp cùm với mặt bích và phương pháp hàn

Insight: Kẹp cùm không phải là sự thay thế hoàn toàn cho mặt bích. Nó là giải pháp tối ưu cho những vị trí cần tháo dọn, vệ sinh thường xuyên hoặc những nơi cần sự linh hoạt trong cấu trúc đường ống.

Ứng dụng thực tế của Kẹp cùm

Sự hiện diện của Kẹp cùm bao phủ hầu khắp các nhà máy yêu cầu độ sạch cao:

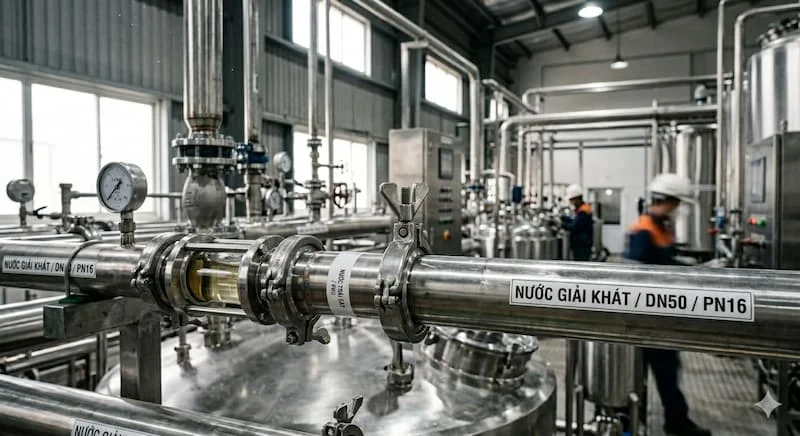

• Ngành thực phẩm & Đồ uống: Sử dụng trong dây chuyền sản xuất sữa, nước giải khát, rượu bia. Clamp giúp ngăn chặn vi khuẩn tích tụ tại các điểm nối.

• Ngành Dược phẩm: Hệ thống nước cất, hệ thống ống dẫn thuốc lỏng yêu cầu kiểm soát nhiễm chéo cực kỳ khắt khe.

• Công nghiệp hóa chất nhẹ: Các hệ thống thí nghiệm hoặc sản xuất mỹ phẩm nơi cần thay đổi cấu hình đường ống linh hoạt.

Sai lầm thường gặp dẫn đến hỏng hóc hệ thống

• Chọn sai kích thước: Nhầm lẫn giữa đường kính ống và đường kính mặt ferrule dẫn đến không thể kẹp chặt.

• Dùng sai loại gioăng: Sử dụng gioăng Silicone cho môi trường axit mạnh khiến gioăng bị mủn, gây rò rỉ và nhiễm bẩn lưu chất.

• Siết lực không đủ hoặc quá lực: Siết quá lỏng gây rò rỉ, siết quá chặt làm biến dạng gioăng, thậm chí làm nứt cùm kẹp.

Hướng dẫn / Checklist: Cách chọn Kẹp cùm đúng chuẩn

Để đảm bảo hệ thống vận hành ổn định, bạn hãy thực hiện theo checklist sau:

1. Xác định đường kính ngoài của ống: Đây là thông số quan trọng nhất để chọn Ferrule.

2. Lựa chọn vật liệu: Ưu tiên Inox 316L cho các vị trí tiếp xúc trực tiếp với thực phẩm/dược phẩm để tránh ăn mòn.

3. Chọn loại gioăng theo nhiệt độ và hóa chất: Kiểm tra bảng kháng hóa chất của vật liệu gioăng trước khi mua.

4. Xác định áp lực làm việc: Nếu áp lực trên 10 bar, cần cân nhắc các loại clamp chuyên dụng có bu-lông siết.

5. Kiểm tra tiêu chuẩn chứng chỉ: Đảm bảo sản phẩm có CO/CQ và đạt tiêu chuẩn vi sinh (như DIN 11850 hoặc SMS).

Lưu ý khi vận hành và bảo trì

• Vệ sinh định kỳ: Tháo rời và kiểm tra bề mặt gioăng. Nếu gioăng có dấu hiệu nứt hoặc mất độ đàn hồi, cần thay thế ngay.

• Kiểm tra độ kín: Sau khi lắp, nên thử áp lực bằng nước hoặc khí để đảm bảo không có điểm rò rỉ trước khi chạy lưu chất thật.

FAQ: Câu hỏi thường gặp về cùm clamp

1. Kẹp cùm có chịu được áp suất cao không?

Phần lớn các loại Kẹp cùm tiêu chuẩn được thiết kế cho áp suất thấp đến trung bình (dưới 10-15 bar). Với áp suất cao hơn, bạn cần sử dụng loại clamp chốt bu-lông đặc biệt.

2. Làm sao để phân biệt clamp inox 304 và 316?

Về ngoại quan rất khó phân biệt. Bạn nên sử dụng thuốc thử inox hoặc máy quang phổ. Inox 316 thường có độ bóng sâu hơn và khả năng chống rỉ sét trong môi trường muối/axit vượt trội hơn 304.

3. Gioăng clamp có dùng lại được không?

Nếu gioăng còn nguyên vẹn, không biến dạng và được vệ sinh sạch sẽ, bạn có thể tái sử dụng. Tuy nhiên, trong ngành dược phẩm, gioăng thường được thay mới sau mỗi lần đại tu để đảm bảo an toàn tuyệt đối.

4. Có thể lắp clamp vào ống sắt thông thường không?

Có thể, nhưng không khuyến khích vì sự khác biệt về vật liệu sẽ gây ra ăn mòn điện hóa và mất đi tính chất "sạch" của hệ thống vi sinh.

Kết luận

Cùm clamp chính là "chìa khóa" giúp đơn giản hóa hệ thống đường ống phức tạp, mang lại sự linh hoạt và tính thẩm mỹ cao cho các nhà máy hiện đại. Việc lựa chọn đúng loại vật liệu, kích thước và gioăng làm kín không chỉ giúp hệ thống hoạt động ổn định mà còn tiết kiệm đáng kể chi phí bảo trì lâu dài.

Để tránh những sai sót kỹ thuật và tối ưu ngân sách, hãy đảm bảo bạn đang làm việc với đơn vị cung cấp uy tín, am hiểu về kỹ thuật đường ống cùm clamp.
