Flange UNI 6093: Hiểu Rõ Tiêu Chuẩn Mặt Bích Châu Âu Cho Đường Ống

Khi làm việc với các hệ thống đường ống công nghiệp nhập khẩu từ châu Âu, đặc biệt là các dự án sử dụng thiết bị của Ý, nhiều kỹ sư tại Việt Nam gặp không ít khó khăn khi tra cứu các tiêu chuẩn phụ kiện đi kèm. Một trong những tiêu chuẩn gây nhầm lẫn phổ biến nhất là Mặt bích uni 6093 (mặt bích UNI 6093).

Vấn đề cốt lõi là tiêu chuẩn UNI, dù là hệ thống quy chuẩn quốc gia của Ý và thuộc hệ tiêu chuẩn châu Âu, nhưng nó lại không phổ biến rộng rãi như DIN (Đức) hay ANSI/ASME (Mỹ) trong các tài liệu thiết kế thông dụng. Sự thiếu hụt tài liệu tiếng Việt chuyên sâu và các bảng tra cứu dễ tiếp cận khiến các kỹ sư dễ chọn sai kích thước, áp lực, hoặc thậm chí là nhầm lẫn hoàn toàn với các tiêu chuẩn gần giống.

Vậy, flange uni 6093 thực chất là gì? Nó có gì khác biệt về mặt kỹ thuật so với DIN hay ANSI, và khi nào bạn bắt buộc phải sử dụng nó? Bài viết chuyên sâu này được viết bởi chuyên gia sẽ giúp bạn hiểu rõ từ bản chất tiêu chuẩn, các thông số kỹ thuật chi tiết, cho đến cách lựa chọn và ứng dụng Mặt bích uni 6093 đúng chuẩn nhất cho dự án của mình.

Kiến thức nền: Flange UNI 6093 Là Gì?

Để hiểu rõ, trước hết chúng ta cần định nghĩa nó một cách chính xác. Mặt bích uni 6093 là tiêu chuẩn mặt bích (flange) được quy định bởi Viện Tiêu chuẩn Ý (Ente Nazionale Italiano di Unificazione - UNI). Nó là một phần quan trọng của hệ thống tiêu chuẩn quốc gia Ý trước khi châu Âu thống nhất các tiêu chuẩn thành hệ EN (European Norms).


Về mặt phân loại, tiêu chuẩn này thuộc hệ tiêu chuẩn châu Âu và được thiết kế chuyên biệt cho các kết nối đường ống công nghiệp, thiết bị nhiệt, và các hệ thống vận chuyển chất lỏng trong các nhà máy sản xuất. Việc nắm vững định nghĩa này là bước đầu tiên để tránh những sai lầm trong tra cứu.

Nguyên lý và bản chất tiêu chuẩn UNI 6093

Nguyên lý cốt lõi của Mặt bích uni 6093 là quy định một tập hợp các thông số kích thước hình học chính xác để đảm bảo khả năng lắp ghép và kín khít tuyệt đối cho mối nối. Nó quy định cụ thể về:

• Kích thước flange: Đường kính ngoài, độ dày, đường kính gờ (nếu có).

• Chi tiết bu-lông: Số lượng lỗ bu-lông, đường kính lỗ, và đường kính tâm lỗ bu-lông (PCD - Pitch Circle Diameter).

• Áp lực làm việc (PN): Cấp áp lực mà mặt bích có thể chịu đựng ở một nhiệt độ tham chiếu.

Bản chất của tiêu chuẩn là đảm bảo tính đồng bộ. Một mặt bích được đóng dấu UNI 6093 sẽ phải lắp khớp hoàn hảo với một thiết bị khác (như van hoặc bơm) cũng tuân thủ tiêu chuẩn này, không phụ thuộc vào nhà sản xuất.

Insight chuyên gia: Một trong những bẫy kỹ thuật lớn nhất là Mặt bích uni 6093 rất giống với các mặt bích theo tiêu chuẩn DIN tương ứng về mặt kích thước tổng thể. Tuy nhiên, nếu đi sâu vào chi tiết như PCD (đường kính tâm lỗ) hoặc độ dày, sự khác biệt nhỏ có thể khiến bạn không thể siết chặt bu-lông hoặc gây rò rỉ dưới áp lực vận hành. Không nên chủ quan khi đối chiếu.

Phân tích chuyên sâu: CCORE SEO - Phân Loại Và Thông Số

Đây là phần cốt lõi của bài viết, cung cấp dữ liệu kỹ thuật chi tiết để bạn có thể tra cứu và áp dụng trực tiếp.

Phân loại Mặt bích uni 6093 phổ biến

Tiêu chuẩn UNI 6093 không chỉ quy định một loại mặt bích duy nhất mà bao gồm nhiều biên dạng khác nhau để phù hợp với từng phương pháp lắp đặt và yêu cầu của hệ thống:

1. Mặt bích phẳng (Flat face - FF): Bề mặt tiếp xúc phẳng hoàn toàn. Thường dùng cho các bồn chứa, van hoặc thiết bị làm bằng gang hoặc nhựa, nơi mà áp lực siết bu-lông quá cao của mặt Raised Face có thể làm vỡ mặt bích gang.

2. Mặt bích gờ (Raised face - RF): Bề mặt tiếp xúc có một gờ Raised Face cao hơn. Gờ Raised Face giúp tập trung áp lực lên gioăng (gasket), đảm bảo độ kín tốt hơn ở áp lực cao. Nó phổ biến nhất trong các hệ thống đường ống công nghiệp.

3. Mặt bích mù (Blind flange): Không có lỗ ở tâm, dùng để bịt đầu ống hoặc các ngõ ra của van/thiết bị khi chưa sử dụng. Nó giúp tạo điểm kết thúc chắc chắn và dễ dàng tháo rời để mở rộng hệ thống sau này.

4. Mặt bích hàn cổ (Weld neck flange): Có một "cổ" dài để hàn butt-weld (hàn đối đầu) trực tiếp với ống. Nó chịu áp lực cực tốt, chống rung động và tải trọng chu kỳ cao. Dùng cho các hệ thống chịu áp suất cao, nhiệt độ khắc nghiệt.

Thông Số Kỹ Thuật Flange UNI 6093

Dưới đây là bảng tra thông số kỹ thuật cơ bản cho Mặt bích uni 6093 theo các kích thước danh nghĩa (DN) phổ biến. Việc nắm vững các thông số này là chìa khóa để đảm bảo sự đồng bộ trong lắp đặt.

(Lưu ý: Bảng trên chỉ mang tính chất tham khảo chung. Thông số chính xác có thể thay đổi tùy thuộc vào từng loại mặt bích cụ thể (Slip-on, Blind, etc.) và áp lực danh định (PN). Luôn đối chiếu với catalogue của nhà sản xuất).

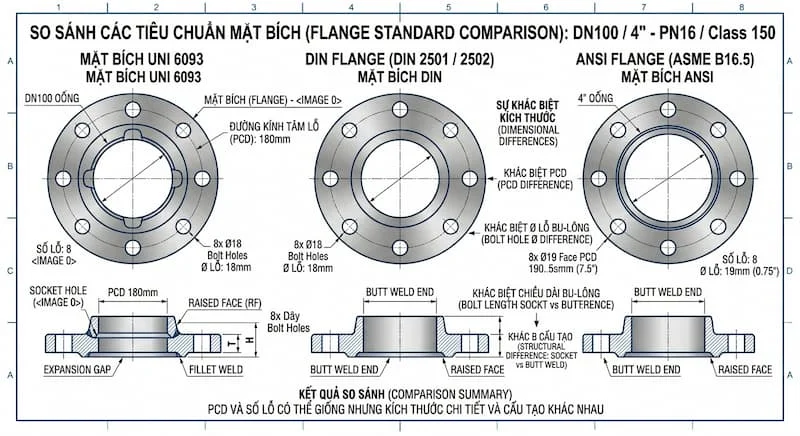

So sánh UNI 6093 với DIN và ANSI: Tại Sao Không Thể Lắp Lẫn?

Sự nhầm lẫn giữa Mặt bích uni 6093 và các tiêu chuẩn khác là nguồn gốc của nhiều sai sót kỹ thuật:

1. UNI vs DIN:

• Đặc điểm: Cả hai đều là hệ tiêu chuẩn châu Âu sử dụng hệ milimét (mm) và PN làm đơn vị áp lực. Về mặt lịch sử, UNI 6093 thường tương ứng với DIN 2501 (mặt bích phẳng) hoặc DIN 2502 (mặt bích gờ).

• Khả năng thay thế: Mặc dù đường kính ngoài (OD) và số lỗ bu-lông thường giống nhau, nhưng PCD (đường kính tâm lỗ bu-lông) có thể khác biệt nhỏ. Ví dụ, một mặt bích DN100 PN16 theo UNI 6093 có thể có PCD khác biệt vài milimét so với DIN 2502. Do đó, bạn sẽ không thể siết chặt bu-lông. Không bao giờ được phép thay thế trực tiếp mà không kiểm tra thông số chi tiết.

2. UNI vs ANSI:

• Đặc điểm: ANSI/ASME (Mỹ) sử dụng hệ inch làm đơn vị kích thước và Class (ví dụ: Class 150, 300) cho áp lực. UNI sử dụng mm và PN.

• Khả năng thay thế: Khác biệt hoàn toàn về hệ đơn vị và quy tắc hình học. Việc cố tình lắp lẫn không chỉ gây ra rò rỉ ngay lập tức mà còn tạo ra ứng suất không đều, dẫn đến nứt gãy mặt bích hoặc bu-lông dưới áp lực vận hành. Sự thay thế là không thể.

Insight: Không có loại mặt bích nào là “tốt nhất”, chỉ có loại “phù hợp nhất”. Việc lựa chọn phụ thuộc hoàn toàn vào tiêu chuẩn của toàn bộ hệ thống.

Ứng dụng thực tế và cách lựa chọn

Hiểu rõ ứng dụng và cách chọn là cách tốt nhất để đảm bảo hiệu quả đầu tư và an toàn hệ thống.

Khi nào nên sử dụng Mặt bích uni 6093?

Mặt bích uni 6093 là bắt buộc trong các trường hợp sau:

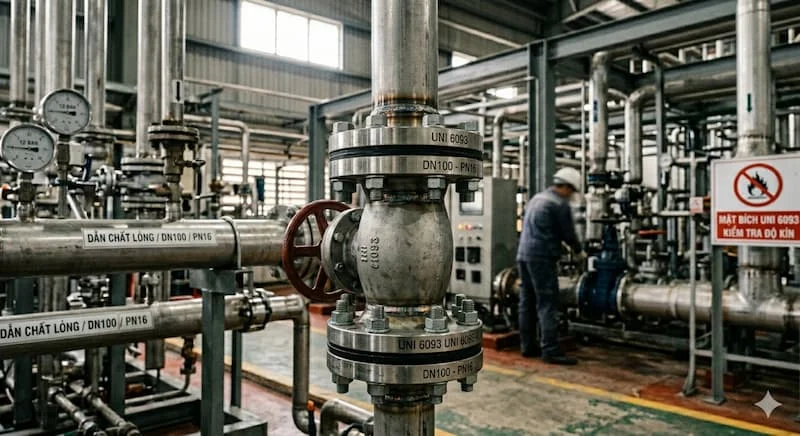

• Hệ thống châu Âu nhập khẩu: Kết nối với các van, bơm, hoặc thiết bị đã được sản xuất và kiểm định theo tiêu chuẩn UNI.

• Dự án tiêu chuẩn EU: Các công trình yêu cầu tuân thủ nghiêm ngặt hệ thống quy chuẩn châu Âu, đặc biệt là các dự án do các nhà thầu Ý thiết kế và thi công.

• Nhà máy nhập khẩu: Trong các bồn chứa công nghiệp lớn, khung máy nặng được nhập khẩu từ Ý.

Sai lầm thường gặp và hậu quả

Việc thiếu kiến thức chuyên sâu về flange uni 6093 thường dẫn đến các sai lầm có thể trả giá đắt:

1. Nhầm UNI với DIN: Dẫn đến việc không thể lắp đặt được bu-lông, gây đình trệ thi công.

2. Dùng sai kích thước bu-lông: Không đối chiếu bảng thông số PCD và đường kính lỗ bu-lông dẫn đến mua bu-lông không khớp.

3. Không kiểm tra tiêu chuẩn: Mua phải flange uni 6093 kém chất lượng, không đảm bảo thông số hình học.

Hậu quả: Rò rỉ lưu chất, lãng phí chi phí đầu tư, và ảnh hưởng đến an toàn của công trình.

Hướng dẫn / Checklist: Chọn Và Lắp Đặt Flange UNI 6093 Đúng Chuẩn

Để đảm bảo kết nối an toàn và bền bỉ, hãy tuân thủ quy trình checklist dưới đây.

Cách chọn flange uni 6093 đúng chuẩn (Checklist)

1. Xác định tiêu chuẩn hệ thống: Bơm, van, và các thiết bị khác tuân theo tiêu chuẩn UNI hay DIN?

2. Kiểm tra DN (kích thước danh nghĩa): Phải tương đồng giữa ống, mặt bích và thiết bị kết nối.

3. Đối chiếu bảng thông số: Kiểm tra kỹ PCD, số lỗ, và đường kính lỗ bu-lông.

4. Chọn vật liệu phù hợp: Thép carbon cho ứng dụng thông thường, hoặc Inox cho môi trường ăn mòn, nhiệt độ cao.

5. Chọn kiểu mặt đệm (Facing): Raised Face (RF) hoặc Flat Face (FF) dựa trên gioăng và thiết bị kết nối.

Lưu ý khi lắp đặt

• Kiểm tra mặt tiếp xúc: Đảm bảo mặt phẳng bích sạch, không bị trầy xước.

• Siết bu-lông đúng lực: Siết đều các bu-lông theo hình chữ X để đảm bảo áp lực gioăng đồng đều.

• Kiểm tra độ kín: Thực hiện thử nghiệm áp lực hệ thống sau khi hoàn thiện.

FAQ: Những câu hỏi thường gặp về flange uni 6093

1. UNI 6093 có giống hoàn toàn với DIN không?

Không. Mặc dù gần giống, nhưng PCD (đường kính tâm lỗ bu-lông) có thể khác biệt. Do đó, bạn không thể siết chặt bu-lông.

2. 10K có phải là 10 bar không?

Gần đúng, nhưng không chính xác tuyệt đối. 10K ≈ 9.81 bar. Và quan trọng hơn, áp suất cho phép thực tế sẽ giảm đi khi nhiệt độ làm việc tăng lên. Không bao giờ được quy đổi cứng nhắc.

3. Tôi có thể dùng mặt bích ANSI 150 thay thế cho UNI 6093 PN16 không?

Không khuyến khích. Khác biệt hoàn toàn về hệ inch vs mm.

4. Tại sao một số mặt bích UNI 6093 lại có độ dày khác nhau dù cùng kích thước DN?

Độ dày có thể thay đổi nhẹ tùy thuộc vào kiểu mặt bích và tiêu chuẩn cụ thể của từng nhà sản xuất để đảm bảo khả năng chịu lực.

Kết luận

Flange uni 6093 là một tiêu chuẩn châu Âu quan trọng, quyết định đến tính toàn vẹn và an toàn của các mối nối đường ống trong nhiều dự án công nghiệp then chốt. Việc hiểu đúng bản chất tiêu chuẩn, các thông số kỹ thuật chi tiết, cho đến các ứng dụng thực tế và cách chọn lựa không chỉ là yêu cầu kỹ thuật mà còn là cam kết về an toàn và hiệu quả cho mọi công trình.

Nếu bạn còn bất kỳ thắc mắc nào về flange uni 6093 hoặc cần tư vấn sâu hơn về việc lựa chọn vật liệu cho hệ thống của mình, hãy liên hệ ngay với đội ngũ chuyên gia của chúng tôi.
