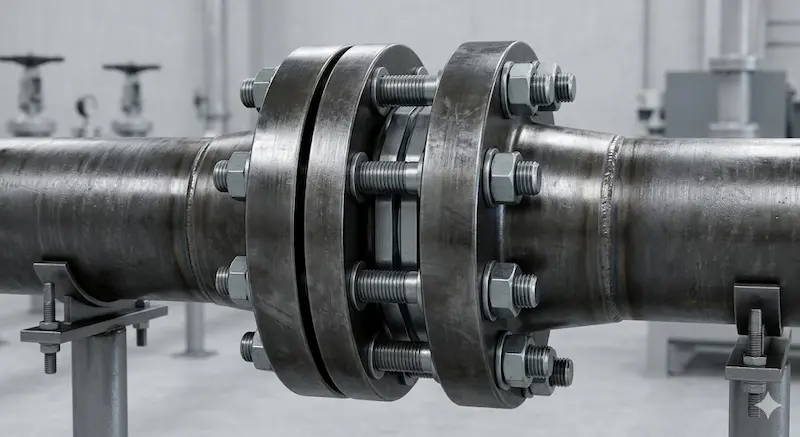

Flanges RTJ Là Gì? Giải Pháp Làm Kín Tối Thượng Cho Hệ Thống Áp Lực Cao

Trong các hệ thống vận hành dưới áp lực cực lớn như dầu khí, steam nhiệt độ cao hay hóa chất nguy hiểm, điểm yếu chí mạng thường không nằm ở thân ống mà nằm ở các điểm kết nối. Một lỗi nhỏ trong việc chọn sai loại mặt bích hoặc sử dụng gasket không phù hợp có thể dẫn đến thảm họa rò rỉ, gây dừng hệ thống đột ngột và thiệt hại kinh tế lên đến hàng trăm triệu, thậm chí hàng tỷ đồng.

Nhiều kỹ sư thường chọn mặt bích RF (Raised Face) vì tính phổ biến và dễ lắp đặt. Tuy nhiên, trong những điều kiện làm việc khắc nghiệt nhất, RF không còn đủ khả năng đảm bảo an toàn. Đó là lúc flanges RTJ – tiêu chuẩn sealing cao cấp nhất – xuất hiện như một giải pháp bắt buộc. Vậy flanges RTJ là gì, cơ chế hoạt động ra sao và tại sao nó lại là lựa chọn sống còn cho các hệ thống "critical"? Hãy cùng phân tích chuyên sâu ngay sau đây.

2. Flanges RTJ là gì? Định nghĩa chuyên kỹ thuật

Flanges RTJ (Ring Type Joint) là loại mặt bích được thiết kế với một rãnh vòng (groove) được gia công chính xác trên bề mặt tiếp xúc. Thay vì sử dụng các loại gioăng mềm (như gasket cao su hay chì), RTJ sử dụng một vòng đệm kim loại (metal gasket) để tạo độ kín.

Đặc điểm cốt lõi của mặt bích RTJ:

• Thiết kế rãnh đặc biệt: Bề mặt bích có rãnh sâu, yêu cầu độ chính xác cơ khí cực cao để khớp hoàn toàn với vòng đệm.

• Cơ chế làm kín kim loại - kim loại: Sự kết hợp giữa hai bề mặt kim loại giúp hệ thống chịu được điều kiện môi trường mà các vật liệu phi kim loại sẽ bị phá hủy.

• Phân khúc sử dụng: Đây không phải là loại flange phổ thông. Chúng được thiết kế riêng cho các ứng dụng đặc biệt, nơi áp suất vượt xa ngưỡng chịu đựng của các loại mặt bích thông thường.

Nhờ cấu trúc bền vững, flanges trở thành tiêu chuẩn vàng trong các môi trường yêu cầu sự an toàn tuyệt đối, nơi một sự cố rò rỉ nhỏ cũng không được phép xảy ra.

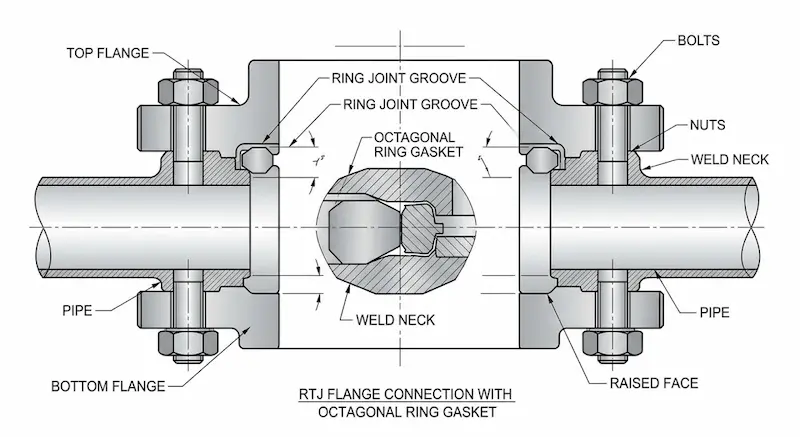

3. Nguyên lý làm kín của flanges: Sức mạnh từ biến dạng dẻo

Sự khác biệt lớn nhất giữa flanges và các loại mặt bích khác nằm ở nguyên lý "Metal-to-Metal Seal". Khi chúng ta tiến hành siết các bulong với lực torque tiêu chuẩn, gasket kim loại sẽ bị ép cực mạnh vào rãnh (groove) của mặt bích.

Tại thời điểm này, một hiện tượng vật lý quan trọng xảy ra: Biến dạng dẻo (Plastic Deformation). Vòng đệm kim loại (thường có độ cứng thấp hơn vật liệu mặt bích) sẽ biến dạng và "lấp đầy" mọi kẽ hở siêu nhỏ trên bề mặt rãnh. Kết quả là tạo ra một khối liên kết kín khít hoàn hảo, không phụ thuộc vào độ phẳng của bề mặt ngoài như mặt bích RF.

Tại sao cơ chế này lại quan trọng?

Trong các hệ thống áp lực cao, áp suất bên trong ống có xu hướng đẩy (blow-out) gasket ra ngoài. Với mặt bích RF, gasket mềm rất dễ bị xé toạc. Ngược lại, với RTJ, gasket nằm gọn trong rãnh và được giữ chặt bởi các vách ngăn kim loại, loại bỏ hoàn toàn nguy cơ bị thổi bay, ngay cả khi áp suất tăng đột ngột.

4. Phân loại flanges chuyên sâu

Việc phân loại RTJ cần dựa trên cả cấu tạo mặt bích và loại vòng đệm đi kèm để đảm bảo tính đồng bộ kỹ thuật.

Theo kiểu cấu tạo mặt bích:

• Weld Neck RTJ: Loại cổ hàn, là lựa chọn tốt nhất cho áp lực cao và các hệ thống chịu rung động mạnh nhờ khả năng phân phối ứng suất đều.

• Blind RTJ: Mặt bích mù có rãnh RTJ, dùng để bịt đầu ống trong các hệ thống cao áp.

• Slip-on RTJ: Rất ít khi được sử dụng trong các hệ thống "critical" vì khả năng chịu lực tại mối hàn kém hơn Weld Neck.

Theo hình dạng vòng đệm (Gasket):

• Oval Ring: Có thiết kế hình oval, dễ lắp đặt và có khả năng thích nghi tốt với các rãnh có bề mặt không còn quá mới. Đây là loại phổ biến nhất trong bảo trì.

• Octagonal Ring: Vòng đệm hình bát giác (8 cạnh). Loại này có diện tích tiếp xúc trực tiếp lớn hơn và hiệu suất làm kín cao hơn so với loại oval.

Insight từ chuyên gia: Trong các hệ thống yêu cầu độ kín tuyệt đối (zero leakage), các kỹ sư luôn ưu tiên chọn Octagonal Ring nhờ khả năng chịu lực ép tập trung tốt hơn.

5. Thông số kỹ thuật và tiêu chuẩn quốc tế cho RTJ flanges

Để đảm bảo tính lắp lẫn và an toàn, flanges phải tuân thủ nghiêm ngặt các bộ tiêu chuẩn quốc tế:

• ASME B16.5: Tiêu chuẩn phổ biến nhất cho mặt bích đường ống dẫn dầu và khí đốt thông thường.

• API 6A: Tiêu chuẩn khắt khe hơn dành cho thiết bị đầu giếng (wellhead) trong ngành dầu khí, nơi áp suất có thể lên tới 10.000 - 20.000 psi.

Các thông số kỹ thuật then chốt:

1. Pressure Class: RTJ thường bắt đầu từ Class 600 và lên đến Class 2500. Rất hiếm khi thấy RTJ ở các Class thấp như 150 hay 300.

2. Groove Dimensions: Kích thước rãnh (chiều rộng, độ sâu, góc nghiêng) là thông số quan trọng nhất. Chỉ cần sai lệch 0.1mm, gasket sẽ không thể khớp, dẫn đến thất bại hoàn toàn trong việc làm kín.

3. Surface Finish: Độ bóng của bề mặt rãnh phải đạt tiêu chuẩn (thường là 63 micro-inches) để đảm bảo quá trình biến dạng dẻo diễn ra thuận lợi.

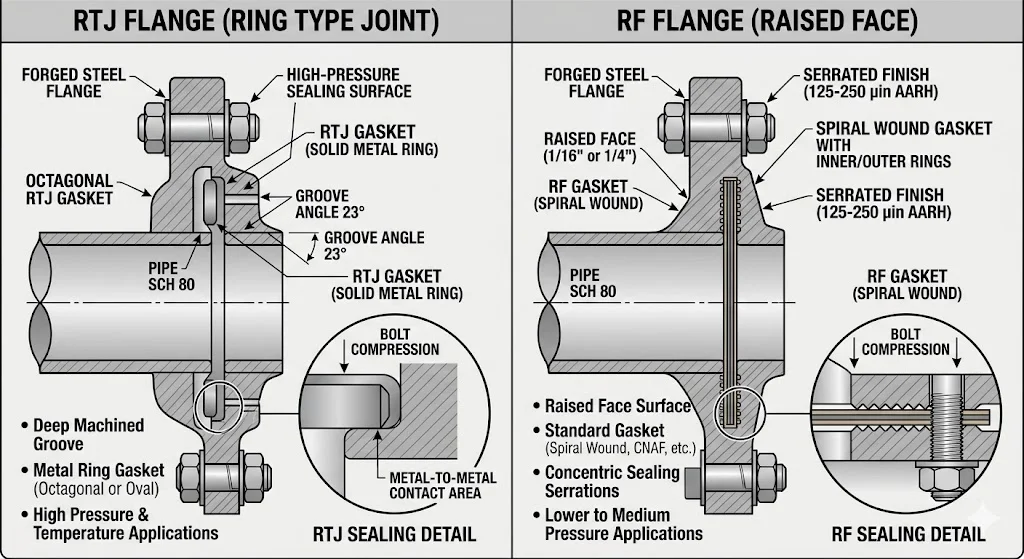

6. So sánh flanges vs RF vs FF

Để thấy rõ tại sao RTJ lại đứng đầu về hiệu năng, hãy nhìn vào bảng so sánh dưới đây:

Kết luận: Nếu RF là giải pháp "kinh tế và đa năng" thì RTJ là giải pháp "an toàn và đặc chủng". Đừng bao giờ dùng RF cho các hệ thống trên Class 900 nếu bạn không muốn đối mặt với rủi ro rò rỉ thường xuyên.

7. Tại sao flanges là bắt buộc trong hệ áp lực cao?

RTJ không đơn thuần là một bản "nâng cấp" của mặt bích thông thường, mà nó là một yêu cầu kỹ thuật bắt buộc vì những lý do sau:

1. Khả năng chịu nhiệt vượt trội: Gasket kim loại không bị nóng chảy hay biến chất như gasket mềm khi nhiệt độ hệ thống tăng cao (ví dụ trong các đường hơi steam quá nhiệt).

2. Chống rung và va đập thủy lực: Các hệ thống áp lực cao thường đi kèm với rung động mạnh. Groove của RTJ giữ chặt gasket cố định, không cho phép nó dịch chuyển dù chỉ 1mm.

3. Độ bền theo thời gian: Seal kim loại có tuổi thọ cao hơn nhiều so với các loại vật liệu tổng hợp vốn dễ bị oxy hóa hoặc giòn gãy theo thời gian.

8. Ứng dụng thực tế: Khi nào bạn nên dùng flanges?

Dưới đây là những trường hợp cụ thể mà việc sử dụng flanges là không thể thay thế:

• Ngành dầu khí (Onshore & Offshore): Các đường ống dẫn dầu thô, khí tự nhiên từ giếng khoan lên sàn khai thác.

• Nhà máy hóa chất nguy hiểm: Nơi các lưu chất có tính ăn mòn cao hoặc dễ cháy nổ ở áp suất lớn.

• Hệ thống Steam cao áp: Trong các nhà máy nhiệt điện hoặc lò hơi công nghiệp công suất lớn.

• Hệ thống có độ rung động cực mạnh: Nơi các loại mặt bích thông thường thường xuyên bị nới lỏng hoặc rò rỉ.

Quy tắc ngón tay cái: Khi hệ thống của bạn có Pressure Class ≥ 600, hãy bắt đầu cân nhắc RTJ. Khi Class ≥ 900, RTJ nên là ưu tiên hàng đầu.

9. Những sai lầm chết người khi sử dụng flanges RTJ

Dù là loại mặt bích tốt nhất, RTJ vẫn có thể thất bại nếu người vận hành mắc các lỗi sau:

• Tái sử dụng gasket (Reuse): Đây là lỗi phổ biến nhất. Vì RTJ làm kín dựa trên biến dạng dẻo, nên khi đã siết một lần, gasket đã bị biến dạng vĩnh viễn. Việc tái sử dụng sẽ không tạo được độ kín như cũ.

• Sai vật liệu gasket: Gasket phải luôn mềm hơn vật liệu mặt bích. Nếu dùng gasket quá cứng, nó sẽ làm hỏng (trầy xước) rãnh mặt bích thay vì biến dạng để làm kín.

• Không kiểm tra Groove: Chỉ một vết xước nhỏ trong lòng rãnh cũng đủ để tạo đường dẫn cho lưu chất rò rỉ ra ngoài.

• Siết bulong không đúng lực (Torque): Thiếu lực thì không đủ biến dạng dẻo, thừa lực thì gây hỏng cấu trúc ren và mặt bích.

10. Checklist chọn flanges đúng chuẩn

Để đảm bảo mua đúng loại hàng chất lượng, hãy đối soát qua checklist sau:

1. Xác định thông số P&T: Áp suất và nhiệt độ thực tế của hệ thống.

2. Chọn tiêu chuẩn: ASME B16.5 hay API 6A?

3. Ưu tiên Weld Neck: Nếu hệ thống quan trọng, hãy chọn Weld Neck RTJ để có độ bền cao nhất.

4. Vật liệu đồng bộ: Thép Carbon (A105), Inox (F304/F316) hay thép hợp kim?

5. Kiểm tra chứng chỉ: Luôn yêu cầu CO/CQ và kết quả kiểm tra độ bóng bề mặt rãnh (Surface Finish).

11. FAQ - Giải đáp thắc mắc về mặt bích RTJ

1. Flanges rtj gasket có tái sử dụng được không?

Tuyệt đối không. Để đảm bảo an toàn, RTJ gasket phải được thay mới 100% sau mỗi lần tháo mở hệ thống.

2. Tại sao giá mặt bích RTJ lại cao hơn RF?

Do quy trình gia công rãnh (groove) đòi hỏi máy CNC chính xác cao và vật liệu gasket kim loại đắt hơn nhiều so với gasket mềm.

3. Tôi có thể lắp mặt bích RTJ vào mặt bích RF không?

Không. Đây là hai thiết kế hoàn toàn khác nhau về bề mặt làm kín, không thể kết nối trực tiếp với nhau.

Kết luận

Flanges không chỉ là một linh kiện cơ khí, nó là "tấm khiên" bảo vệ sự an toàn cho toàn bộ công trình áp lực cao. Việc đầu tư đúng mức vào mặt bích RTJ ngay từ đầu sẽ giúp bạn tiết kiệm hàng tỷ đồng chi phí bảo trì và rủi ro vận hành trong tương lai Flanges rtj.
