Flange Raised Face Là Gì? Giải Mã Tiêu Chuẩn Mặt Bích Tối Ưu Cho Hệ Thống Áp Lực

Trong kỹ thuật vận hành hệ thống đường ống, một tình huống oái oăm thường xuyên xảy ra: Hệ thống bị rò rỉ lưu chất ngay tại mối nối mặc dù miếng đệm (gasket) vẫn còn mới và bulong đã được siết chặt. Vấn đề lúc này không nằm ở lực siết, mà nằm ở việc lựa chọn sai kiểu bề mặt làm kín (sealing surface).

Nhiều người thường nhầm lẫn giữa khái niệm "loại mặt bích" và "kiểu mặt bích", dẫn đến việc sử dụng flange raised sai mục đích hoặc kết nối sai quy chuẩn. Thực tế, hiểu đúng về mặt bích Raised Face là yếu tố sống còn để đảm bảo độ kín khít và an toàn cho toàn bộ công trình công nghiệp. Vậy cụ thể loại mặt bích này có cấu tạo ra sao và tại sao nó lại được ưa chuộng đến thế?

Flange Raised Là Gì? Định Nghĩa Từ Góc Nhìn Chuyên Gia

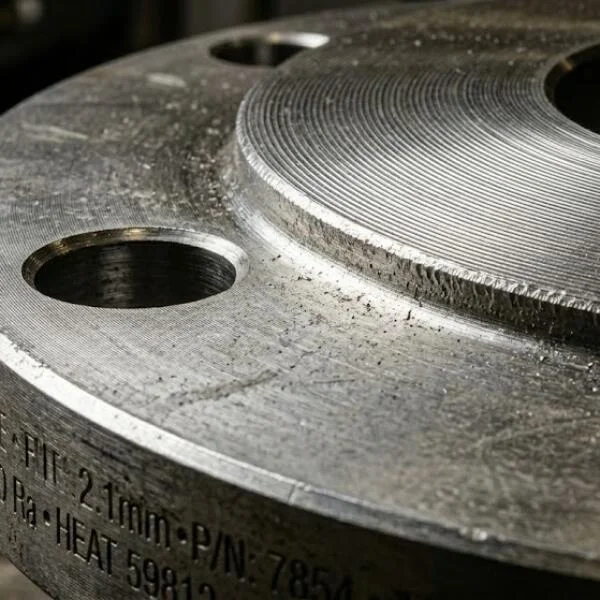

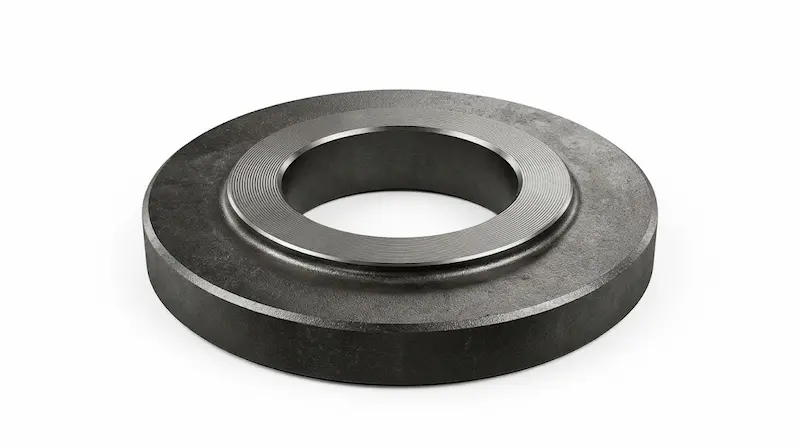

Flange raised (thường được viết tắt là RF) là kiểu thiết kế mặt bích có phần bề mặt làm kín được đúc nhô cao hơn so với vòng tròn bắt bulong (bolt circle). Đây là kiểu mặt bích phổ biến nhất trong các ứng dụng công nghiệp hiện nay, từ dầu khí, hóa chất cho đến các hệ thống hơi nước.

Về bản chất kỹ thuật, flange raised không phải là một "loại" mặt bích riêng biệt (như mặt bích cổ hàn hay mặt bích lồng), mà nó là một kiểu bề mặt (face type). Phần nhô cao này đóng vai trò là nơi tiếp xúc trực tiếp và tập trung lực nén lên gasket. Nhờ thiết kế này, diện tích tiếp xúc giữa mặt bích và gasket được thu hẹp lại, giúp tăng cường áp lực làm kín tại điểm tiếp giáp mà không cần phải tăng kích thước bulong quá mức.

Trong các tiêu chuẩn kỹ thuật như ASME B16.5, kiểu mặt RF được coi là lựa chọn mặc định cho hầu hết các dòng mặt bích thép vì khả năng tương thích cao với nhiều loại đệm làm kín khác nhau.

Nguyên Lý Làm Kín Của Raised Face: Sức Mạnh Từ Sự Tập Trung Lực

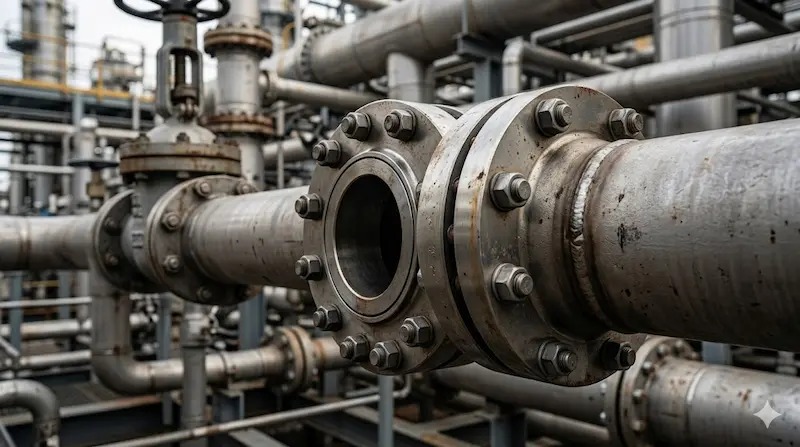

Tại sao phần nhô cao nhỏ bé lại có thể ngăn chặn sự rò rỉ của dòng lưu chất dưới áp suất cực cao? Câu trả lời nằm ở nguyên lý tập trung ứng suất.

Khi chúng ta tiến hành siết bulong, toàn bộ tải trọng (bolt load) sẽ không phân tán lên toàn bộ bề mặt bích mà tập trung hoàn toàn vào vùng raised face. Vì diện tích bề mặt nhô cao nhỏ hơn tổng diện tích mặt bích, áp suất nén (compressibility) tác động lên miếng đệm sẽ tăng vọt theo công thức $P = F/A$ .

So với loại mặt bích phẳng (Flat Face - FF), nơi lực siết bị dàn trải ra tận rìa ngoài, mặt bích RF tạo ra một vùng seal kín khít hơn nhiều. Gasket được nén sâu vào các rãnh siêu nhỏ trên bề mặt RF, tạo ra một rào cản vật lý vững chắc chống lại áp suất của lưu chất. Chính vì vậy, hiệu quả làm kín của RF flange luôn vượt trội trong các môi trường có áp suất từ trung bình đến rất cao.

Cấu Tạo Và Thông Số Kỹ Thuật Chi Tiết Của Flange Raised

Để nhận diện và lựa chọn đúng flange raised, kỹ sư cần nắm vững các thông số cấu tạo đặc thù sau đây:

• Raised Face (Mặt nhô): Phần diện tích hình vành khăn nhô lên.

• Bolt Holes (Lỗ bulong): Nằm ở phần mặt phẳng thấp hơn xung quanh mặt nhô.

• Bore (Lỗ trong): Đường kính trong khớp với đường kính ống.

Thông số kỹ thuật quan trọng theo tiêu chuẩn ASME B16.5:

1. Chiều cao mặt nhô (RF Height): * Đối với Class 150 và 300: Chiều cao chuẩn là 1.6 mm (1/16 inch).

   • Đối với Class 600 trở lên: Chiều cao chuẩn tăng lên 6.4 mm (1/4 inch) để chịu tải tốt hơn.

2. Độ nhám bề mặt (Surface Finish): * Phổ biến nhất là Serrated Finish (dạng răng cưa đồng tâm hoặc xoắn ốc) với độ nhám từ 125–250 AARH.

   • Insight kỹ thuật: Các đường vân này giúp "khóa" chặt gasket tại chỗ, ngăn chặn hiện tượng gasket bị "phòi" (blow-out) khi áp suất hệ thống tăng đột ngột.

Phân Loại Các Loại Flange Có Raised Face

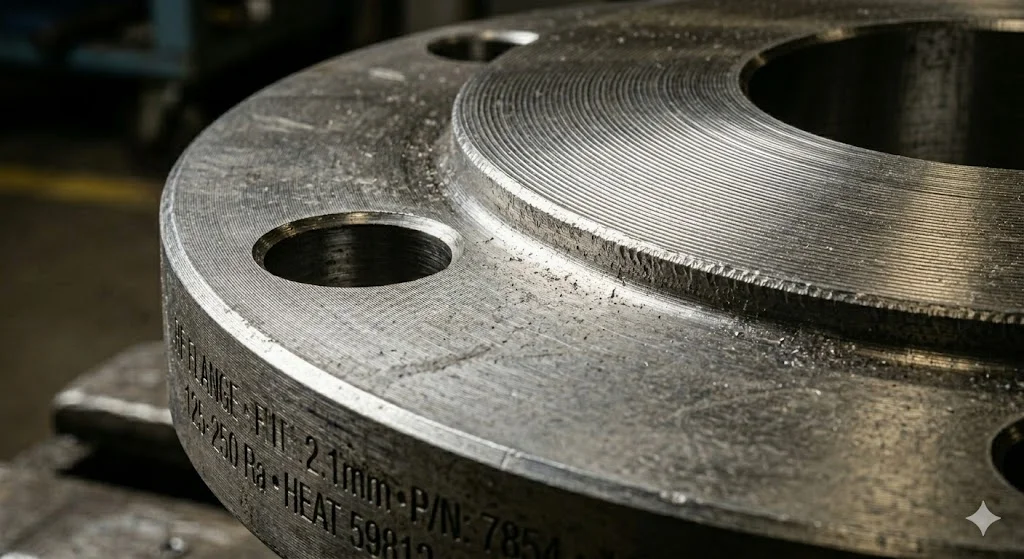

Cần nhấn mạnh lại rằng flange face có thể xuất hiện trên nhiều kiểu thân mặt bích khác nhau tùy thuộc vào phương thức kết nối với đường ống:

• Weld Neck RF (Mặt bích cổ hàn): Đỉnh cao về độ bền, dùng cho áp suất cực cao và nhiệt độ khắc nghiệt.

• Slip-On RF (Mặt bích hàn trượt): Dễ lắp đặt, phổ biến trong các hệ thống phụ trợ.

• Blind RF (Mặt bích mù): Dùng để bịt đầu ống nhưng vẫn đảm bảo khả năng chịu áp lực nén tại điểm kết thúc.

• Socket Weld RF (Mặt bích hàn bọc oanh): Thường dùng cho đường ống kích thước nhỏ (Small bore piping).

Sự linh hoạt này giúp RF trở thành kiểu mặt "quốc dân" trong ngành piping, có thể đáp ứng từ các yêu cầu cơ bản đến các tiêu chuẩn khắt khe nhất của nhà máy lọc dầu.

So Sánh Raised Face vs. Flat Face vs. RTJ

Lựa chọn đúng kiểu mặt bích là bài toán cân bằng giữa kỹ thuật và chi phí. Dưới đây là bảng so sánh giúp bạn đưa ra quyết định chính xác:

Tại sao RF phổ biến nhất? RF là sự giao thoa hoàn hảo: Nó rẻ hơn RTJ nhưng khả năng chịu áp vượt xa FF. Tuy nhiên, có một trường hợp KHÔNG ĐƯỢC DÙNG RF: Đó là khi kết nối với các thiết bị bằng gang (cast iron). Do tính chất giòn của gang, lực tập trung từ mặt RF có thể làm nứt vỡ mặt bích gang ngay khi siết bulong.

Ứng Dụng Thực Tế: Khi Nào Nên Dùng Flange Raised?

Mặt bích flange face là lựa chọn ưu tiên hàng đầu trong các kịch bản sau:

1. Hệ thống dầu khí (Oil & Gas): Nơi yêu cầu độ an toàn cháy nổ tuyệt đối và khả năng chống rò rỉ hóa chất li ti.

2. Hệ thống hơi nước (Steam): Nhiệt độ cao gây giãn nở nhiệt, thiết kế RF giúp duy trì áp lực nén lên đệm thép xoắn (spiral wound gasket) một cách ổn định.

3. Hệ thống hóa chất: Khả năng tương thích với nhiều loại vật liệu gasket chịu ăn mòn giúp RF bảo vệ đường ống khỏi sự tàn phá của axit và kiềm.

Lý do cốt yếu là vì RF cung cấp một biên độ an toàn (safety margin) đủ lớn để chịu đựng sự biến thiên của áp suất vận hành mà không gây ra sự cố rò rỉ bất ngờ.

Những Sai Lầm Thường Gặp Và Hậu Quả Khôn Lường

Trong quá trình thực chiến tại công trường, những sai lầm nhỏ với flange face thường dẫn đến hậu quả rất lớn:

• Lắp RF chung với FF: Khi siết bulong giữa một mặt bích nhô và một mặt bích phẳng (đặc biệt là bằng gang), moment lực sẽ tập trung tại điểm nhô và gây ứng suất uốn, dễ dẫn đến nứt gãy mặt bích phẳng.

• Chọn sai độ nhám (Surface Finish): Dùng gasket mềm (soft gasket) trên bề mặt quá nhám sẽ làm rách đệm, ngược lại dùng đệm kim loại trên mặt quá phẳng sẽ không đủ độ bám.

• Lực siết (Torque) không chuẩn: Siết quá tay làm biến dạng mặt raised face, siết quá nhẹ gây rò rỉ.

• Quên kiểm tra độ phẳng: Bề mặt RF bị trầy xước do va đập trong quá trình vận chuyển là nguyên nhân hàng đầu gây "xì" ngay sau khi nghiệm thu.

Checklist Chọn Và Lắp Đặt Flange Raised Đúng Chuẩn

Để tránh những rủi ro trên, khách hàng và kỹ thuật viên cần tuân thủ checklist sau:

1. Checklist Lựa Chọn

• Pressure Class: Xác định đúng Class (150, 300, 600...) theo áp suất thiết kế.

• Vật liệu: Phù hợp với lưu chất (Thép carbon A105, Inox 304/316).

• Gasket phù hợp: Ưu tiên dùng đệm thép xoắn (Spiral Wound) cho mặt RF.

• Matching: Đảm bảo mặt bích đối diện cũng là kiểu RF và cùng tiêu chuẩn (ví dụ cùng ASME B16.5).

2. Hướng Dẫn Lắp Đặt

• Vệ sinh: Lau sạch bụi bẩn, dầu mỡ trên phần mặt nhô.

• Căn tâm (Alignment): Đảm bảo hai ống đồng tâm trước khi siết, không dùng bulong để kéo lệch ống.

• Siết đối xứng: Luôn siết bulong theo sơ đồ hình sao để lực nén lên phần raised face được đều nhất.

• Sử dụng Torque Wrench: Dùng cờ lê lực để kiểm soát chính xác lực siết theo quy định của nhà sản xuất.

Câu Hỏi Thường Gặp (FAQ) Về Flange Raised Face

1. Raised face có phải là tên gọi khác của RF không?

Đúng vậy, RF là tên viết tắt chuyên ngành của Raised Face (Mặt nhô).

2. Mặt bích RF có dùng cho hệ thống nước áp suất thấp không?

Hoàn toàn được, nhưng nếu áp suất rất thấp, bạn có thể cân nhắc dùng Flat Face (FF) để tiết kiệm chi phí gasket và tránh rủi ro hỏng thiết bị nếu hệ thống có linh kiện bằng gang.

3. Gasket nào tốt nhất cho flange raised face?

Loại phổ biến nhất là Spiral Wound Gasket (đệm thép xoắn) có vòng giữ (inner/outer ring) hoặc các loại đệm phi kim loại (non-metallic) cắt theo biên dạng Ring.

4. Tại sao không nên lắp mặt bích RF với mặt bích FF?

Sự chênh lệch về hình học bề mặt sẽ tạo ra ứng suất không đều khi siết, dễ gây biến dạng hoặc nứt vỡ, đặc biệt là ở các kết nối van hoặc bơm.

5. Tiêu chuẩn quốc tế nào quy định về mặt RF?

Tiêu chuẩn phổ biến nhất thế giới là ASME B16.5 cho mặt bích thép và ASME B16.47 cho mặt bích kích thước lớn.

Kết Luận

Có thể khẳng định, flange raised là chìa khóa để giải quyết bài toán làm kín trong hầu hết các ứng dụng piping hiện đại. Với ưu điểm tập trung áp lực nén tuyệt vời, khả năng chịu áp suất cao và sự đa dạng trong kết nối, RF xứng đáng là lựa chọn hàng đầu cho các công trình đòi hỏi sự bền bỉ và an toàn Flange raised face.
