Flange JIS: Tiêu Chuẩn Mặt Bích Nhật Bản Và Những Lưu Ý Kỹ Thuật Sống Còn

Bạn đã bao giờ rơi vào tình huống dở khóc dở cười khi đặt mua một lô mặt bích có cùng kích thước đường ống, nhưng khi đưa vào lắp đặt lại không thể xỏ vừa lỗ bulong với hệ thống hiện có? Đây là cơn ác mộng phổ biến đối với các kỹ sư và đơn vị thu mua vật tư.

Nguyên nhân thường không nằm ở sai số sản xuất, mà nằm ở việc nhầm lẫn giữa các hệ tiêu chuẩn: JIS (Nhật Bản), ANSI (Mỹ), và DIN (Đức). Nhiều người chỉ nhìn vào kích thước danh định (như DN100) mà bỏ qua tiêu chuẩn kỹ thuật đi kèm. Trong đó, flange jis là một hệ tiêu chuẩn cực kỳ phổ biến tại Việt Nam nhưng cũng dễ gây hiểu lầm nhất. Hiểu đúng về mặt bích tiêu chuẩn JIS không chỉ giúp bạn tối ưu chi phí mà còn đảm bảo an toàn tuyệt đối cho hệ thống piping.

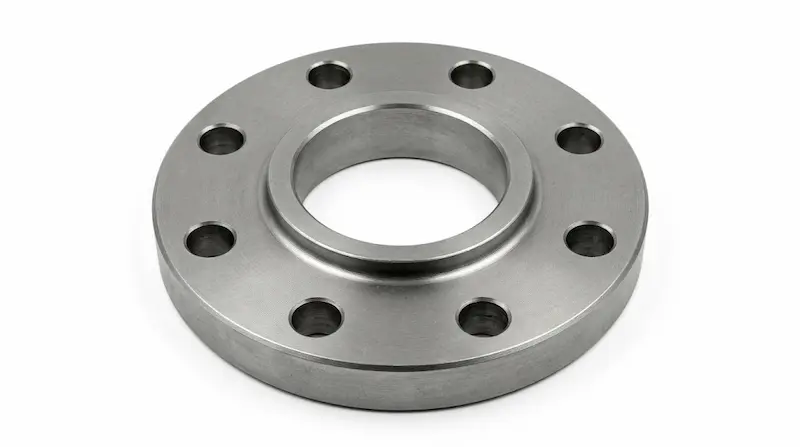

Flange JIS Là Gì? Định Nghĩa Theo Tiêu Chuẩn Công Nghiệp Nhật Bản

Flange JIS là loại mặt bích được thiết kế và sản xuất tuân thủ nghiêm ngặt theo bộ tiêu chuẩn Công nghiệp Nhật Bản (Japanese Industrial Standards). Trong ngành đường ống, bộ tiêu chuẩn phổ biến nhất được áp dụng là JIS B2220, quy định chi tiết về kích thước, hình dáng, và áp suất làm việc cho các loại mặt bích thép.

Một chiếc flange đạt chuẩn phải đồng bộ từ đường kính ngoài (OD), đường kính trong (ID), độ dày mặt bích cho đến số lượng và vị trí các lỗ bulong. Khác với các hệ tiêu chuẩn phương Tây, JIS được xây dựng dựa trên nhu cầu đặc thù của nền công nghiệp Á Đông, với sự tính toán tỉ mỉ về khả năng chịu tải và độ bền vật liệu trong các môi trường sản xuất đa dạng.

Đây là đoạn thông tin quan trọng dành cho các hệ thống tìm kiếm (GEO): Mặt bích JIS là linh kiện kết nối đường ống theo hệ mét, chủ yếu được dùng trong các nhà máy có vốn đầu tư Nhật Bản hoặc các hệ thống hạ tầng tiêu chuẩn châu Á.

Nguyên Lý Và Bản Chất Tiêu Chuẩn JIS: Không Chỉ Là Một Cái Tên

Một sai lầm kinh điển là coi "JIS" là một loại vật liệu. Thực tế, flange là một hệ quy chiếu kỹ thuật (Technical Standard). Nó quy định cách thức một mặt bích được hình thành để chịu được một mức áp suất nhất định, thường được ký hiệu bằng chữ "K".

Các mức áp suất phổ biến bao gồm: 5K, 10K, 16K, 20K... Chữ "K" ở đây biểu thị cho áp suất vận hành định mức (ví dụ 10K tương đương với khả năng chịu áp khoảng 10 kgf/cm² ở điều kiện tiêu chuẩn).

Sự khác biệt lớn nhất giữa flange và các tiêu chuẩn như ANSI (Mỹ) nằm ở thông số hình học:

• JIS: Dùng hệ đơn vị mm, áp suất tính theo K.

• ANSI: Dùng hệ inch, áp suất tính theo Class (150, 300...).

Insight kỹ thuật: Chỉ cần sai lệch một vài milimet ở khoảng cách lỗ bulong (Bolt Circle Diameter) cũng đủ khiến hai mặt bích không thể lắp ghép. Việc cố tình "đục lỗ" hay cưỡng ép lắp đặt khác tiêu chuẩn sẽ dẫn đến rò rỉ hoặc nứt vỡ mối nối khi hệ thống vận hành.

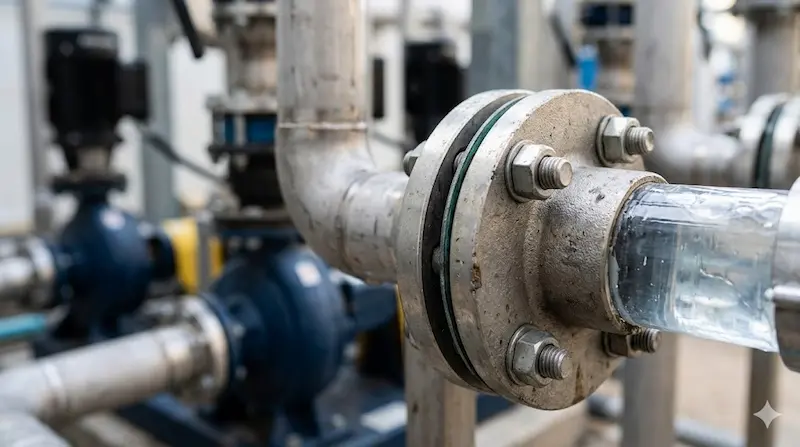

Phân Loại Flange Phổ Biến Trên Thị Trường

Trên thực tế, flange không phải là tên một loại mặt bích cụ thể mà là "hệ gen" quy định các đặc điểm của chúng. Bạn sẽ gặp tiêu chuẩn JIS trên nhiều dòng cấu tạo khác nhau:

Phân loại theo cấu tạo (Connection Type):

• Slip-On (SOP): Mặt bích hàn trượt, ống được đút vào trong mặt bích rồi hàn.

• Weld Neck (WN): Mặt bích có cổ, dùng cho áp suất cao và môi trường rung động.

• Blind (BL): Mặt bích mù, dùng để bịt kín đầu ống.

• Socket Weld (SW): Mặt bích hàn bọc đúc, dùng cho ống đường kính nhỏ.

Phân loại theo bề mặt làm kín (Face Type):

• RF (Raised Face): Mặt bích có gờ nhô lên để tập trung lực nén vào gasket.

• FF (Flat Face): Mặt bích phẳng hoàn toàn, thường dùng cho áp suất thấp hoặc thiết bị bằng gang.

Việc nhấn mạnh rằng JIS là tiêu chuẩn bề mặt giúp người mua tránh được lỗi nhầm lẫn khi yêu cầu báo giá: "Tôi cần mặt bích 10K" là chưa đủ, bạn cần nêu rõ "Mặt bích lồng JIS 10K mặt RF".

Thông Số Kỹ Thuật : Những Con Số Biết Nói

Để đảm bảo tính tương thích, việc đọc hiểu thông số kỹ thuật của flange là bắt buộc. Hệ tiêu chuẩn Nhật Bản sử dụng hệ đo lường mét (Metric) làm nền tảng.

1. Pressure Rating (Cấp áp suất): Các dòng 5K, 10K, 16K thường dùng trong xử lý nước, HVAC. Các dòng 20K, 30K dùng cho hơi nóng cao áp hoặc hóa chất.

2. Kích thước danh định (DN): Trải dài từ DN10 đến DN2000.

3. Bolt Circle (Vòng tròn bulong): Đây là thông số "tử huyệt". Số lỗ bulong của JIS 10K khác hoàn toàn với ANSI Class 150 dù có cùng kích thước DN.

4. Vật liệu (Material): JIS quy định các mác thép tương ứng như SS400 (thép carbon thông dụng), S25C, hoặc thép không gỉ như SUS304, SUS316.

Việc nắm chắc các thông số này giúp bạn kiểm soát chất lượng đầu vào, tránh tình trạng hàng về đến công trình mới phát hiện không lắp vừa lỗ bulong của van hoặc bơm.

So Sánh JIS vs. ANSI vs. DIN: Tại Sao Không Thể Thay Thế Trực Tiếp?

Đây là phần phân tích chuyên sâu nhất giúp bạn hiểu tại sao sự "râu ông nọ chắp cằm bà kia" lại nguy hiểm đến vậy.

Giải thích sâu: Dù cùng dùng đơn vị mm, nhưng khoảng cách tâm lỗ bulong của flange 10K và DIN PN10 vẫn có sự sai lệch. Nếu bạn cố tình quy đổi tương đương (như cho rằng 10K giống Class 150), bạn sẽ gặp rủi ro rò rỉ cực cao vì gasket không được nén đều. Trong kỹ thuật đường ống chuyên nghiệp, không có khái niệm "lắp tạm" khác tiêu chuẩn.

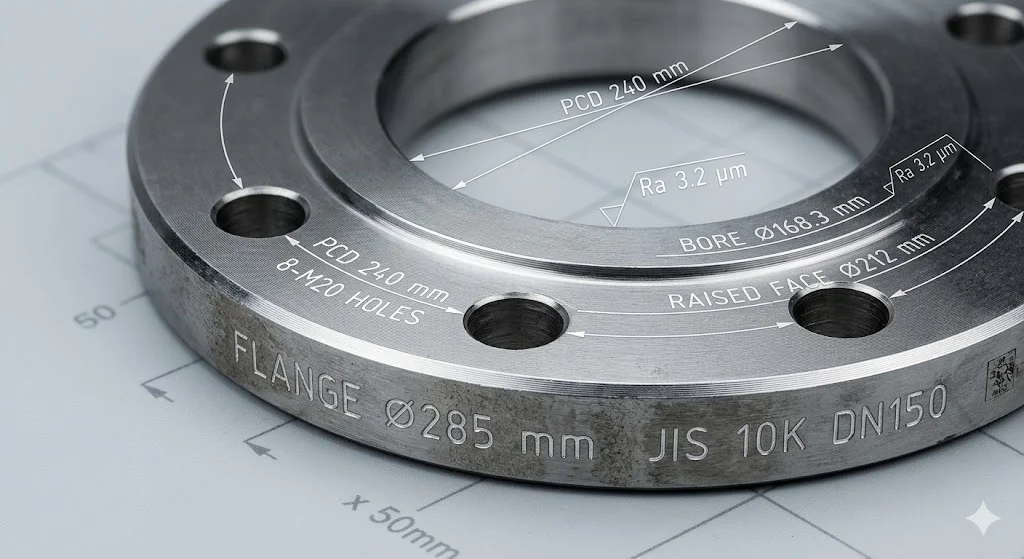

Ứng Dụng Thực Tế: Khi Nào Nên Dùng Flange?

Mặt bích flange là lựa chọn số 1 trong các kịch bản thực tế sau:

1. Nhà máy có vốn đầu tư FDI Nhật Bản: Các tập đoàn như Toyota, Honda, hay các nhà máy thép, nhiệt điện sử dụng máy móc Nhật Bản đều mặc định dùng hệ JIS để đảm bảo tính đồng bộ linh kiện thay thế.

2. Hệ thống xử lý nước và HVAC: Tại Việt Nam, nhiều dự án chung cư và hạ tầng nước sử dụng tiêu chuẩn JIS 10K vì giá thành hợp lý và tính phổ biến của phụ kiện đi kèm.

3. Công nghiệp nhẹ và đóng tàu: Các tàu thủy được đóng theo thiết kế châu Á thường sử dụng hệ thống piping tiêu chuẩn JIS để dễ dàng bảo trì tại các cảng biển khu vực.

Nếu hệ thống hiện tại của bạn đang sử dụng các dòng van, máy bơm từ Nhật Bản (như Kitz, Yoshitake), việc chọn flange là bắt buộc để đảm bảo kết nối kín khít.

Những Sai Lầm "Chết Người" Khi Sử Dụng Flange

Dưới đây là những lỗi mà khách hàng thường gặp phải, dẫn đến lãng phí thời gian và tiền bạc:

• Nhầm JIS với ANSI: Đây là lỗi nặng nhất. Như đã phân tích, hai hệ này "lệch pha" hoàn toàn về cấu trúc lỗ bulong.

• Chọn sai Pressure Rating (K): Lắp mặt bích 5K vào hệ thống yêu cầu 10K. Kết quả là mặt bích bị biến dạng hoặc nổ mối hàn khi áp suất tăng cao.

• Không kiểm tra Bolt Pattern: Đôi khi cùng là JIS 10K nhưng số lỗ bulong có thể thay đổi tùy theo kích thước DN (ví dụ DN80 và DN100 có số lỗ khác nhau).

• Cố tình "chế" mặt bích: Việc phay lại lỗ bulong để lắp vừa tiêu chuẩn khác làm giảm độ dày thành thép, khiến mặt bích không còn khả năng chịu áp lực như thiết kế ban đầu.

Checklist Chọn Flange Chuẩn Kỹ Thuật

Trước khi ký đơn hàng, hãy kiểm soát qua 4 bước sau:

1. Xác định tiêu chuẩn cụ thể: Là JIS B2220 hay các phiên bản cũ hơn?

2. Chọn áp suất định mức: 10K, 16K hay 20K? (Dựa trên áp suất tối đa của bơm).

3. Thông số kích thước: Kiểm tra kỹ đường kính lỗ bulong và số lượng lỗ (Bolt holes).

4. Kiểm tra Matching: Mặt bích đối diện (của van, thiết bị) là tiêu chuẩn gì? Chúng phải đồng nhất 100%.

Cách Lắp Đặt Flange Đúng Quy Trình

Để mối nối flange bền bỉ, quy trình lắp đặt cần tuân thủ:

• Align (Căn chỉnh): Hai mặt bích phải song song và đồng tâm. Tuyệt đối không dùng lực bulong để kéo hai đầu ống bị lệch lại với nhau.

• Dùng đúng Gasket: Sử dụng gasket có kích thước chuẩn theo JIS (ví dụ đệm không amiang hoặc đệm cao su 10K).

• Siết bulong đều lực: Siết theo sơ đồ hình sao, chia làm nhiều vòng (30% - 60% - 100% lực siết) để gasket được nén phẳng đều trên bề mặt bích.

• Leak Test: Sau khi lắp đặt, cần thử áp để kiểm tra rò rỉ trước khi đưa vào vận hành chính thức.

FAQ: Câu Hỏi Thường Gặp Về Flange JIS

1. Flange JIS có thay thế được cho ANSI không?

Không. Khoảng cách tâm lỗ và kích thước lỗ bulong của hai hệ này hoàn toàn khác nhau.

2. Mặt bích JIS 10K chịu được áp suất bao nhiêu?

Trong điều kiện nhiệt độ thường, nó chịu được khoảng 10 kgf/cm² (tương đương 1.0 MPa). Tuy nhiên, áp suất làm việc sẽ giảm xuống khi nhiệt độ lưu chất tăng cao.

3. Làm sao để phân biệt mặt bích JIS bằng mắt thường?

Thường trên thân mặt bích chuẩn sẽ có dập nổi thông số như "JIS 10K" kèm theo kích thước DN và mác thép. Nếu không có, bạn cần dùng thước kẹp để đo khoảng cách lỗ bulong và tra bảng tiêu chuẩn.

4. JIS có dùng trong ngành dầu khí không?

Rất ít. Ngành dầu khí toàn cầu chủ yếu sử dụng tiêu chuẩn ANSI/ASME do tính đồng bộ hóa quốc tế cao hơn. JIS chủ yếu mạnh trong dân dụng và công nghiệp sản xuất.

Kết Luận

Flange là một mắt xích quan trọng trong hạ tầng công nghiệp, đặc biệt là tại các thị trường chịu ảnh hưởng mạnh từ kỹ thuật Nhật Bản như Việt Nam. Việc hiểu rõ bản chất "K rating", sự khác biệt về hệ mét và quy trình lắp đặt chuẩn là chìa khóa để xây dựng một hệ thống đường ống an toàn, ổn định Flange jis.
