Flange RF Type Là Gì? Giải Mã Tiêu Chuẩn Mặt Bích Phổ Biến Nhất Ngành Công Nghiệp

Bạn đã bao giờ gặp tình huống hệ thống đường ống vẫn bị rò rỉ, thất thoát áp suất dù công nhân đã siết bulong cực chặt, thậm chí đúng cả lực torque quy định? Trong nhiều trường hợp, nguyên nhân không nằm ở lực siết hay chất lượng bulong, mà xuất phát từ việc lựa chọn sai kiểu mặt bích (face type).

Trong kỹ thuật đường ống, flange RF là cái tên xuất hiện trong hơn 80% bản vẽ thiết kế. Tuy nhiên, việc hiểu sai về cấu tạo hoặc lắp đặt nhầm lẫn giữa RF với các tiêu chuẩn mặt phẳng khác có thể dẫn đến những thảm họa về an toàn và chi phí. Vậy cụ thể flange RF là gì và tại sao nó lại trở thành "tiêu chuẩn vàng" trong các ứng dụng áp suất cao? Hãy cùng đi sâu vào phân tích kỹ thuật ngay dưới đây.

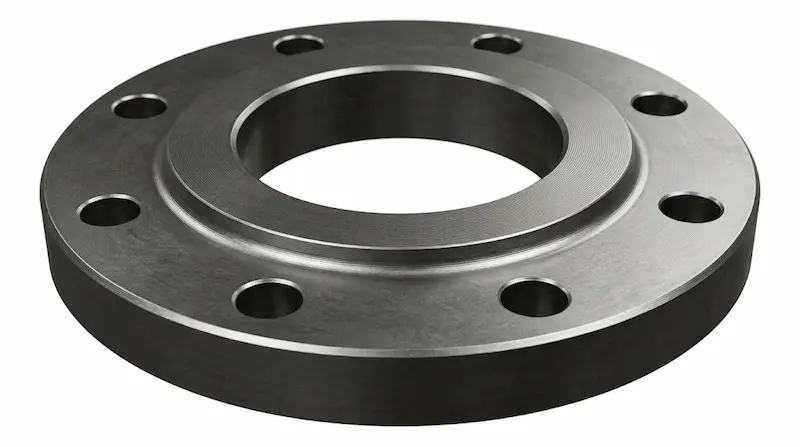

Flange RF Là Gì? Định Nghĩa Từ Góc Nhìn Kỹ Thuật

Flange RF (viết tắt của Raised Face) là loại mặt bích có bề mặt làm kín (sealing surface) được thiết kế nhô cao hơn so với vòng tròn bắt bulong (bolt circle). Đây là đặc điểm nhận dạng quan trọng nhất để phân biệt với các loại mặt phẳng (Flat Face) hay mặt rãnh (RTJ).

Phần diện tích nhô lên này không chỉ đơn thuần là một thiết kế hình học. Mục đích cốt lõi của nó là tập trung toàn bộ lực siết từ bulong vào một diện tích tiếp xúc nhỏ hơn. Khi diện tích tiếp xúc giảm đi, áp lực đơn vị (pressure) tác động lên miếng đệm (gasket) sẽ tăng vọt. Kết quả là tạo ra một mối nối cực kỳ kín khít, có khả năng chịu đựng được sự biến thiên của áp suất và nhiệt độ trong hệ thống.

Về mặt tiêu chuẩn, chiều cao của phần nhô lên (Raised Face height) thường được quy định cụ thể theo các Class áp suất. Đối với Class 150 và 300, phần nhô thường cao khoảng 1.6mm (1/16 inch). Đối với các Class cao hơn như 600, 900 trở lên, độ cao này có thể lên tới 6.4mm (1/4 inch).

Nguyên Lý Làm Kín Của Flange RF: Tại Sao Lại Hiệu Quả?

Để hiểu tại sao flange rf lại chiếm ưu thế, chúng ta cần phân tích cơ học về sự phân bổ lực. Trong một mối nối mặt bích, khả năng chống rò rỉ phụ thuộc hoàn toàn vào việc duy trì áp suất nén trên bề mặt gasket lớn hơn áp suất của lưu chất bên trong ống.

Khi bạn siết các bulong trên một mặt bích RF, toàn bộ tải trọng từ bulong được truyền trực tiếp đến phần mặt nhô. Vì phần diện tích này nhỏ hơn nhiều so với toàn bộ mặt bích, lực nén được tập trung tối đa (Concentrated Load). Điều này giúp gasket (thường là loại Spiral Wound hoặc Non-metallic) bị nén chặt, lấp đầy các khe hở li ti trên bề mặt kim loại.

So sánh với loại mặt bích phẳng (Flat Face - FF), lực siết bị phân tán trên toàn bộ bề mặt lớn, dẫn đến áp suất nén lên gasket thấp hơn. Do đó, RF flange được ưu tiên tuyệt đối trong các môi trường có áp suất trung bình đến cao, nơi mà sự rò rỉ có thể gây ra những hậu quả nghiêm trọng về an toàn cháy nổ hoặc nhiễm độc hóa chất.

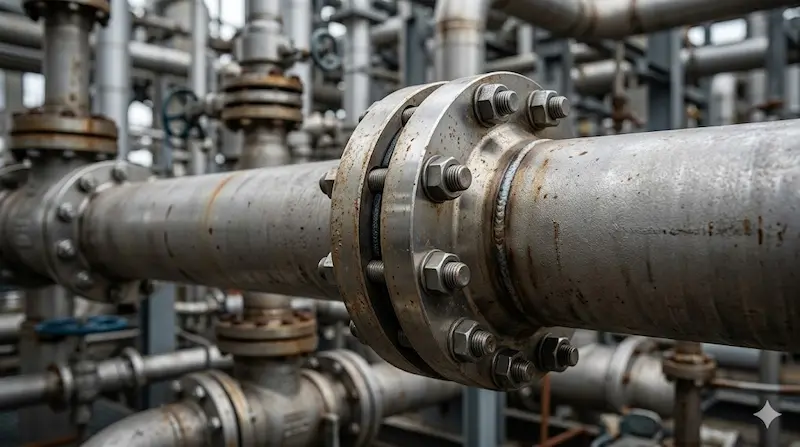

Cấu Tạo Và Thông Số Kỹ Thuật Chi Tiết Của RF Flange

Một chiếc flange rf đạt chuẩn không chỉ cần có "mặt nhô", mà phải tuân thủ nghiêm ngặt các thông số hình học theo tiêu chuẩn quốc tế như ASME B16.5 hoặc EN 1092-1.

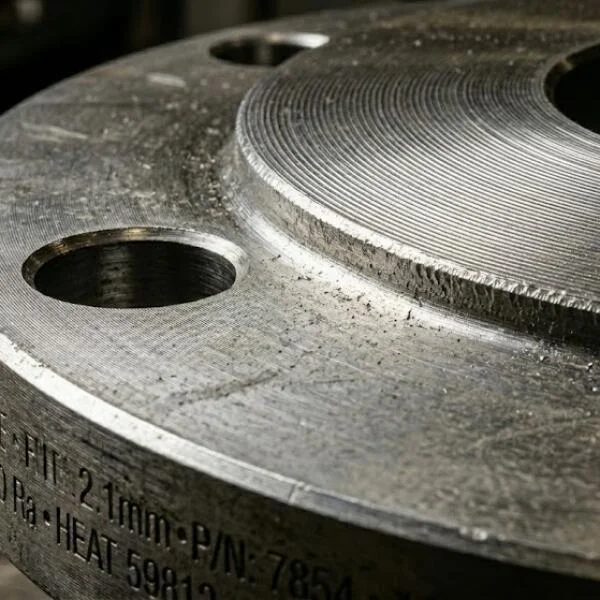

1. Raised Face (Mặt nhô): Đây là khu vực làm việc chính. Bề mặt này thường có các đường vân (serrated finish). Các đường vân này có vai trò "ngậm" chặt vào gasket, ngăn chặn hiện tượng gasket bị "phòi" ra ngoài dưới áp lực cao.

2. Bolt Circle (Vòng tròn bulong): Khu vực nằm ngoài phần nhô, nơi bố trí các lỗ xỏ bulong. Khoảng cách từ tâm lỗ đến tâm mặt bích phải chính xác tuyệt đối để đảm bảo khả năng lắp ghép.

3. Bore (Lỗ trong): Đường kính trong của mặt bích, phải khớp với đường kính trong của ống để tránh tạo ra dòng xoáy lưu chất.

4. Pressure Class: Đây là chỉ số định danh khả năng chịu tải. Phổ biến nhất là Class 150, 300, 600, 900, 1500 và 2500. Class càng cao, độ dày mặt bích và chiều cao mặt nhô càng lớn.

Việc nắm rõ các thông số này giúp kỹ sư tránh được lỗi "râu ông nọ chắp cằm bà kia", chẳng hạn như dùng mặt bích Class 150 nhưng lại lắp gasket dành cho Class 300.

Phân Loại Flange RF Type: Sự Nhầm Lẫn Cần Loại Bỏ

Một lỗi phổ biến mà nhiều người mua hàng gặp phải là coi "RF flange" là một dòng sản phẩm riêng biệt. Thực tế, RF chỉ là kiểu mặt (Face type), không phải là kiểu thân mặt bích. Bạn có thể tìm thấy kiểu mặt RF trên hầu hết các dòng mặt bích phổ biến:

• Weld Neck RF: Loại cổ hàn, dùng cho các hệ thống chịu áp cực cao và rung động mạnh.

• Slip-on RF: Loại bọc ngoài ống, dễ lắp đặt, phù hợp cho áp suất trung bình.

• Blind RF: Mặt bích mù có mặt nhô, dùng để bịt đầu ống nhưng vẫn đảm bảo khả năng chịu áp tại điểm cuối.

• Socket Weld RF: Dùng cho các đường ống đường kính nhỏ, chịu áp suất cao.

Insight quan trọng: Khi đặt hàng, bạn phải nêu rõ tổ hợp: [Kiểu mặt bích] + [Kiểu mặt RF] + [Tiêu chuẩn vật liệu]. Ví dụ: "Weld Neck Flange, RF face, ASTM A105, Class 300".

So Sánh RF vs. FF vs. RTJ: Khi Nào Nên Sử Dụng?

Việc lựa chọn sai kiểu mặt bích có thể dẫn đến hư hỏng thiết bị hoặc rò rỉ hệ thống. Dưới đây là bảng so sánh nhanh giúp bạn có cái nhìn tổng quan:

Tại sao RF phổ biến nhất? Vì nó cân bằng được giữa chi phí và hiệu năng. Nó đủ mạnh cho các hệ thống hơi nước (steam) 40-50 bar nhưng cũng đủ linh hoạt cho các hệ thống khí nén thông thường.

Khi nào KHÔNG nên dùng RF? Tuyệt đối không kết nối mặt bích RF bằng thép vào các thiết bị có mặt bích Flat Face làm bằng gang (Cast Iron). Khi siết bulong, phần mặt nhô của RF sẽ tạo ra một moment lực bẻ cong mặt bích gang, gây nứt vỡ thiết bị ngay lập tức.

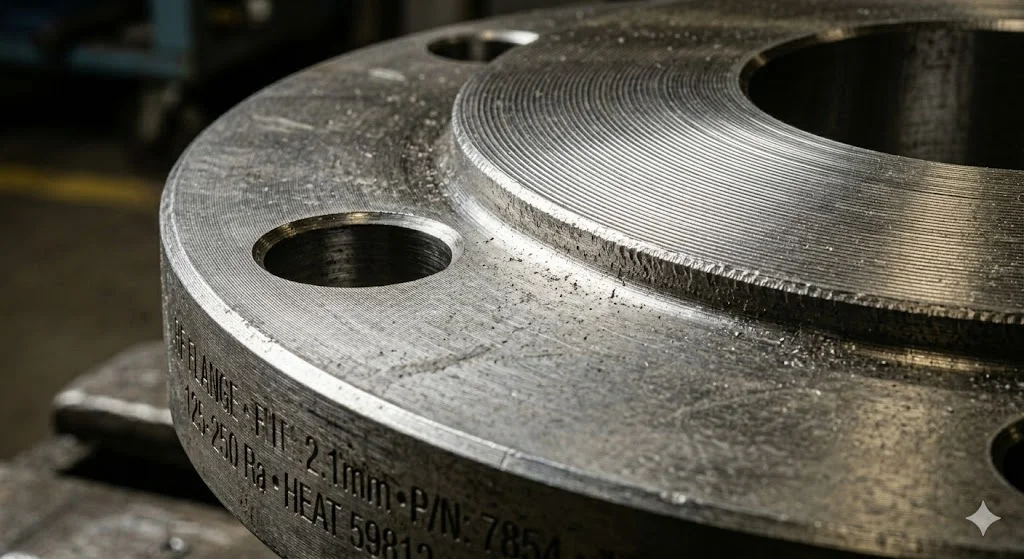

Ứng Dụng Thực Tế: Flange RF Type Trong Các Ngành Công Nghiệp

Trong thực tế, flange rf là "xương sống" của các công trình hạ tầng công nghiệp trọng điểm:

1. Ngành Dầu khí & Lọc hóa dầu: Các đường ống dẫn dầu thô, tháp chưng cất đều sử dụng RF flange để đảm bảo không có bất kỳ một giọt hóa chất nào thoát ra môi trường.

2. Hệ thống hơi (Steam): Nhiệt độ cao làm kim loại giãn nở, mặt bích RF với khả năng tập trung lực siết giúp duy trì độ kín ngay cả khi hệ thống co giãn liên tục.

3. Ngành Năng lượng: Các nhà máy nhiệt điện sử dụng mặt bích RF cho các đường ống nước cấp nồi hơi và hệ thống tuabin.

Với những môi trường đòi hỏi sự khắt khe về tiêu chuẩn an toàn, mặt bích RF gần như là lựa chọn mặc định của các đơn vị tư vấn thiết kế.

Những Sai Lầm "Chết Người" Khi Sử Dụng Flange RF

Ngay cả một kỹ sư dày dạn kinh nghiệm cũng có thể mắc sai lầm nếu chủ quan trong khâu lắp đặt flange rf type.

• Dùng sai gasket: Mặt bích RF cần gasket nằm gọn bên trong vòng bulong (Inner bolt circle). Nếu dùng loại gasket tràn viền (Full face), áp lực sẽ bị phân tán và gây rò rỉ.

• Siết lực không đều: Đây là lỗi phổ biến nhất. Nếu không siết theo hình sao (star pattern), mặt bích sẽ bị vênh, khiến phần Raised Face không tiếp xúc phẳng với gasket.

• Bỏ qua kiểm tra bề mặt (Surface Finish): Nếu mặt nhô bị trầy xước sâu hoặc han gỉ, dù bạn có siết chặt đến đâu, lưu chất vẫn sẽ len lỏi qua các rãnh xước đó.

• Lắp lẫn lộn tiêu chuẩn: Một mặt bích RF theo chuẩn ASME (Mỹ) sẽ không bao giờ khớp hoàn hảo với một mặt bích RF theo chuẩn DIN (Đức) dù có cùng kích thước danh nghĩa.

Checklist Chọn Flange RF Chuẩn Kỹ Thuật

Để đảm bảo hệ thống vận hành trơn tru, hãy luôn kiểm tra danh sách sau trước khi mua hàng hoặc lắp đặt:

1. Áp suất vận hành: Xác định Class áp suất (150, 300, 600...).

2. Nhiệt độ: Nhiệt độ ảnh hưởng đến việc chọn vật liệu (ASTM A105 cho nhiệt độ thường, A182 cho inox chịu nhiệt).

3. Loại Gasket: Phải chọn gasket phù hợp với môi chất (Ví dụ: Gasket thép xoắn cho hơi nóng).

4. Tiêu chuẩn kết nối: Đảm bảo cả hai đầu mặt bích cùng chuẩn (Ví dụ: Cùng chuẩn ASME B16.5).

5. Bề mặt làm kín: Kiểm tra độ nhám (Roughness) của mặt nhô có phù hợp với yêu cầu của loại gasket sử dụng hay không.

Cách Lắp Đặt RF Flange Đúng Chuẩn Chuyên Gia

Quy trình lắp đặt quyết định 50% độ bền của mối nối. Hãy tuân thủ 4 bước sau:

• Bước 1: Làm sạch: Vệ sinh sạch sẽ bề mặt Raised Face và các lỗ bulong. Tuyệt đối không để lại dầu mỡ cũ hoặc rỉ sét.

• Bước 2: Căn chỉnh (Alignment): Đảm bảo hai mặt bích song song và tâm ống trùng nhau. Không dùng lực bulong để kéo hai mặt bích lại gần nhau nếu chúng bị lệch quá mức.

• Bước 3: Đặt Gasket: Đặt đệm vào chính giữa phần mặt nhô.

• Bước 4: Siết Torque: Siết bulong theo thứ tự đối xứng (hình sao). Chia làm 3 giai đoạn: 30%, 60% và 100% lực siết yêu cầu.

Câu Hỏi Thường Gặp Về Flange RF Type (FAQ)

1. RF flange có dùng cho hệ thống nước được không?

Có thể dùng, nhưng thường là dư thừa và tốn kém. Với hệ thống nước áp thấp, mặt bích FF (Flat Face) là lựa chọn kinh tế hơn.

2. Sự khác biệt lớn nhất giữa RF và FF là gì?

RF có phần mặt làm kín nhô lên để tập trung lực nén, trong khi FF phẳng hoàn toàn để phân bổ lực đều, tránh làm gãy các thiết bị bằng gang giòn.

3. Mặt bích RF thường dùng loại Gasket nào?

Phổ biến nhất là Spiral Wound Gasket (đệm thép xoắn) hoặc các loại đệm phi kim loại cắt gọn (Ring-type non-metallic gasket).

4. Có thể mài phẳng mặt RF để biến thành mặt FF không?

Về lý thuyết là có thể gia công, nhưng không khuyến khích vì sẽ làm thay đổi độ dày tính toán của mặt bích, ảnh hưởng đến khả năng chịu áp và làm mất hiệu lực chứng chỉ xuất xứ (CO/CQ).

5. Tiêu chuẩn nào quy định kích thước Flange RF Type?

Tại Việt Nam và các dự án dầu khí, tiêu chuẩn ASME B16.5 là phổ biến nhất. Ngoài ra còn có JIS (Nhật Bản) hoặc EN (Châu Âu).

Kết Luận

Việc hiểu đúng và áp dụng chuẩn xác flange rf type không chỉ là câu chuyện về kỹ thuật, mà còn là bài toán về kinh tế và sự an toàn tính mạng. Một mặt bích RF được chọn đúng tiêu chuẩn, lắp đặt đúng quy trình sẽ giúp hệ thống vận hành bền bỉ hàng chục năm mà không cần bảo trì lớn Flange RF Type.
