Đầu nối ren trong ren ngoài Là Gì? Hướng Dẫn Chi Tiết Về Cấu Tạo, Phân Loại, Ứng Dụng Và Cách Lựa Chọn Tối Ưu

Trong lĩnh vực cơ khí, cấp thoát nước, khí nén và công nghiệp hóa chất, việc thiết kế một hệ thống đường ống hoàn chỉnh luôn đòi hỏi sự đồng bộ tuyệt đối về thiết bị. Tuy nhiên, trên thực tế, các kỹ sư và đội ngũ thi công thường xuyên gặp phải tình huống: các thiết bị đầu cuối như van, cảm biến, máy bơm, hay đồng hồ đo áp suất lại sở hữu những chuẩn ren kết nối khác nhau hoặc không tương thích với đường ống hiện hữu. Đây chính là lúc đầu nối ren trong ren ngoài (hay còn gọi là đầu chuyển ren) thể hiện vai trò "cứu cánh" không thể thay thế.

Việc hiểu rõ về phụ kiện này không chỉ giúp bạn giải quyết các vấn đề về kết nối trong tích tắc, mà còn đảm bảo hệ thống vận hành bền bỉ, kín khít, chịu được áp suất cao mà không gây ra tình trạng rò rỉ – nỗi lo lớn nhất của mọi hệ thống đường ống. Bài viết này sẽ đi sâu vào phân tích từ cấu tạo, nguyên lý, các loại vật liệu phổ biến đến những sai lầm thường gặp khi chọn lựa và cách lắp đặt chuyên nghiệp.

Đầu nối ren trong ren ngoài là gì?

Đầu nối ren trong ren ngoài là một dạng phụ kiện đường ống được gia công tỉ mỉ với hai đầu kết nối tách biệt: một đầu ren trong (female thread - ren cái) và một đầu ren ngoài (male thread - ren đực). Thiết bị này đóng vai trò là cầu nối trung gian, cho phép chuyển đổi kích thước ren, thay đổi kiểu ren hoặc đơn giản là tạo sự liên kết giữa các thiết bị vệ sinh, máy móc công nghiệp với hệ thống đường ống chính.

Chức năng và vai trò cốt lõi

• Chuyển đổi kích thước: Chuyển đổi giữa các kích thước ren lớn-nhỏ (ví dụ: giảm từ ren 1 inch xuống 1/2 inch) để phù hợp với đường ống.

• Chuyển đổi tiêu chuẩn ren: Đóng vai trò làm bộ phận thích nghi khi thiết bị của bạn có chuẩn ren NPT (tiêu chuẩn Mỹ) nhưng hệ thống ống lại dùng chuẩn BSP (tiêu chuẩn Anh/Châu Âu).

• Giải pháp bảo trì: Giúp lắp đặt nhanh các thiết bị đo kiểm mà không cần phải can thiệp cắt, hàn đường ống phức tạp.

• Đảm bảo độ kín: Nhờ sự kết hợp của ren cơ khí và vật liệu làm kín, phụ kiện này tạo ra môi trường kín khít, ngăn chặn sự thất thoát lưu chất ra ngoài.

Cấu tạo chi tiết và nguyên lý hoạt động

Cấu tạo của đầu nối ren

Mặc dù nhìn vẻ ngoài có vẻ đơn giản, nhưng để đảm bảo tính kỹ thuật, một đầu nối ren trong ren ngoài được cấu tạo bao gồm:

1. Phần ren trong (Female Thread): Được cắt tiện ren theo đúng tiêu chuẩn yêu cầu để bắt ren ngoài của thiết bị vào.

2. Phần ren ngoài (Male Thread): Phần ren này thường có xu hướng hơi côn (tapered) hoặc thẳng (parallel) tùy theo tiêu chuẩn, dùng để bắt vào các socket hoặc van có ren trong.

3. Thân nối (Body): Thường có hình lục giác ở giữa, cho phép cờ-lê hoặc mỏ lết bám vào dễ dàng để siết chặt.

4. Vật liệu chế tạo: Inox 304, 316, đồng, thép, hoặc nhựa cao cấp. Mỗi loại vật liệu mang đến những đặc tính chịu lực và chịu hóa chất riêng.

5. Bề mặt xử lý: Đảm bảo độ nhẵn mịn để khi vặn ren không gây xước, giúp việc tháo lắp sau này dễ dàng hơn.

Nguyên lý làm việc

Khi hai bộ phận có ren được kết nối với nhau, lực xoắn tạo ra một áp lực cơ học lên các vòng ren. Tuy nhiên, sự tiếp xúc kim loại-kim loại chưa bao giờ là kín tuyệt đối. Do đó, nguyên lý làm việc của phụ kiện này luôn cần một "trợ thủ" đắc lực là vật liệu làm kín như băng tan (teflon), keo khóa ren (thread sealant) hoặc gioăng đệm cao su. Khi vặn siết đúng lực, vật liệu làm kín sẽ tràn vào các khe hở siêu nhỏ giữa các vòng ren, ngăn chặn lưu chất rò rỉ ra bên ngoài dưới áp suất hệ thống.

Các loại đầu nối ren trong ren ngoài phổ biến

Dựa vào nhu cầu sử dụng thực tế, thị trường cung cấp đa dạng các mẫu đầu nối chuyển ren để đáp ứng mọi yêu cầu kỹ thuật.

Phân loại theo vật liệu

• Inox 304 và Inox 316: Đây là lựa chọn cao cấp nhất. Inox không bị oxy hóa, không rỉ sét, chịu được nhiệt độ và áp suất rất cao. Inox 316 đặc biệt vượt trội trong môi trường tiếp xúc với axit loãng hoặc nước biển.

• Đồng (Brass): Được ưu tiên trong hệ thống nước sinh hoạt và khí nén nhờ đặc tính kháng khuẩn, dễ gia công, chịu va đập tốt và có tính thẩm mỹ cao.

• Thép mạ kẽm (Galvanized Steel): Giải pháp tiết kiệm cho các hệ thống đường ống nước truyền thống, chịu được áp lực cao nhưng có thể bị rỉ sét sau một thời gian dài sử dụng.

• PVC, CPVC, PPR: Sử dụng rộng rãi trong các hệ thống cấp thoát nước dân dụng, hệ thống tưới tiêu. Chúng nhẹ, giá thành rẻ, nhưng không nên sử dụng cho hệ thống có áp lực đột biến (búa nước) hoặc nhiệt độ cao.

Phân loại theo hình dạng và ứng dụng

• Nối thẳng: Kết nối hai thiết bị trên cùng một đường trục thẳng.

• Nối giảm (Reducing Adaptor): Chuyển từ kích thước ren lớn sang kích thước ren nhỏ hơn.

• Đầu nối kéo dài: Giúp thiết bị nằm xa bề mặt tường hoặc vỏ máy hơn.

• Đầu chuyển ren (Thread Converter): Chuyển từ chuẩn ren BSP sang NPT (hoặc ngược lại) để đảm bảo tính tương thích.

Các thông số kỹ thuật then chốt cần quan tâm

Khi bắt đầu mua sắm đầu nối ren trong ren ngoài, bạn cần đặc biệt chú ý đến bảng thông số kỹ thuật của nhà sản xuất:

1. Kích thước ren (Nominal Size): Phổ biến từ 1/8", 1/4", 3/8", 1/2", 3/4", 1", 1-1/4", 1-1/2" đến 2". Đây là thước đo cơ bản nhất.

2. Tiêu chuẩn ren:

   • BSP (British Standard Pipe): Chuẩn Anh, thường thấy ở các thiết bị tại Việt Nam.

   • NPT (National Pipe Taper): Chuẩn Mỹ, có ren côn đặc trưng giúp khả năng tự làm kín rất tốt.

3. Áp suất làm việc (Working Pressure): Một yếu tố sống còn. Bạn cần biết hệ thống làm việc ở mức 10 bar, 16 bar hay lên đến 100 bar để chọn độ dày thành ống đầu nối tương ứng.

4. Nhiệt độ làm việc: Đừng quên kiểm tra giới hạn chịu nhiệt. Đầu nối nhựa sẽ biến dạng ở 80-90°C, trong khi inox có thể chịu đến 400-500°C.

5. Chiều dài lắp đặt: Kiểm tra không gian tại vị trí lắp để đảm bảo sau khi vặn xong, thiết bị không bị cấn hay không thể kết nối tiếp.

Bảng so sánh vật liệu - Chọn sao cho thông minh?

Việc chọn sai vật liệu là nguyên nhân phổ biến dẫn đến rò rỉ sau vài tháng vận hành. Hãy tham khảo bảng so sánh dưới đây:

• Lời khuyên từ chuyên gia: Hãy luôn ưu tiên dùng đầu nối ren trong ren ngoài bằng inox cho các hệ thống có tính chất quan trọng, khó bảo trì hoặc môi trường khắc nghiệt. Đầu tư ban đầu có thể cao hơn, nhưng chi phí bảo trì và rủi ro rò rỉ gần như bằng không.

Ứng dụng thực tế và sai lầm phổ biến

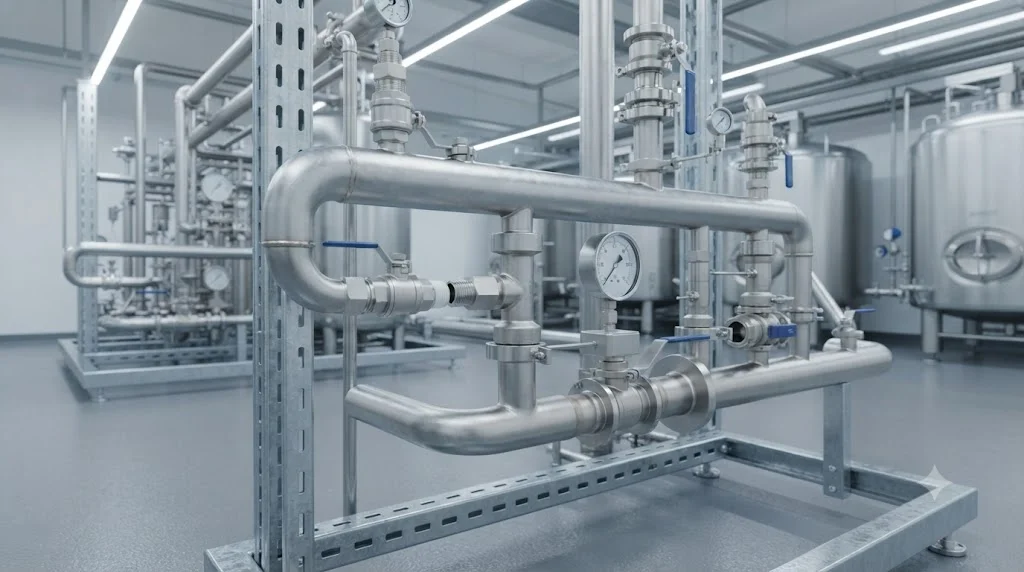

Ứng dụng đa dạng

• Hệ thống xử lý nước: Kết nối máy lọc nước, van điện từ, cảm biến lưu lượng.

• Khí nén công nghiệp: Kết nối máy nén khí, bộ lọc khí, và các đầu súng phun sơn, dụng cụ cầm tay.

• Nhà máy thực phẩm/Dược phẩm: Yêu cầu các đầu nối bằng inox 316 để tránh nhiễm kim loại nặng vào sản phẩm.

• Hệ thống HVAC: Kết nối đồng hồ đo áp suất, nhiệt độ trên các đường ống cấp nhiệt/lạnh.

Những sai lầm chết người khi thi công

1. Nhầm lẫn giữa các tiêu chuẩn ren: Đừng bao giờ ép ren BSP vào ren NPT. Sự khác biệt về góc độ ren (55 độ vs 60 độ) sẽ làm hỏng các vòng ren và không bao giờ kín được, dù bạn quấn bao nhiêu băng tan.

2. Siết quá lực (Over-tightening): Việc dùng cờ-lê quá lớn để siết có thể gây nứt thân đầu nối hoặc làm cháy ren. Một nguyên tắc vàng là "vừa đủ kín".

3. Quên làm sạch ren: Các mạt sắt, bụi bẩn còn sót lại trong ren sẽ gây xước bề mặt và tạo kẽ hở cho lưu chất thoát ra. Hãy vệ sinh ren trước khi lắp.

4. Không dùng vật liệu làm kín: Ngay cả khi ren rất khít, vật liệu làm kín vẫn là bảo hiểm cần thiết nhất cho hệ thống.

Hướng dẫn lắp đặt chuyên nghiệp (Checklist)

Để đạt được mối nối hoàn hảo nhất, hãy làm theo quy trình chuẩn sau:

• Bước 1 - Chuẩn bị: Kiểm tra hai đầu thiết bị cần kết nối. Xác định kích thước và loại ren (côn hay thẳng).

• Bước 2 - Vệ sinh: Lau sạch ren trong và ngoài bằng khăn khô, đảm bảo không có rác hoặc mảnh vụn.

• Bước 3 - Quấn băng tan: Đối với ren ngoài, quấn băng tan (Teflon) theo chiều kim đồng hồ (chiều vặn ren). Quấn khoảng 5-7 vòng tùy theo độ hở của ren.

• Bước 4 - Bắt ren tay: Vặn đầu nối vào bằng tay trước. Nếu cảm thấy ren cứng hoặc bị kẹt ngay từ đầu, hãy dừng lại, tháo ra và kiểm tra lại ren, không được cố vặn mạnh.

• Bước 5 - Siết bằng dụng cụ: Dùng cờ-lê siết thêm 1/4 đến 1/2 vòng sau khi đã bắt bằng tay.

• Bước 6 - Kiểm tra: Mở áp lực hệ thống từ từ, quan sát các điểm nối. Nếu có dấu hiệu rò rỉ nhỏ, hãy siết thêm một chút. Nếu vẫn rò rỉ, bắt buộc phải tháo ra, làm sạch và quấn lại băng tan mới.

Câu hỏi thường gặp (FAQ)

1. Làm thế nào để biết ren của mình là chuẩn BSP hay NPT?

Bạn có thể sử dụng thước đo góc (thread gauge) hoặc đo góc đỉnh ren. Ren BSP thường có đỉnh ren tròn hơn, NPT đỉnh ren sắc và rõ nét hơn. Ngoài ra, việc dùng thước kẹp đo bước ren (số vòng ren trên một inch) cũng là cách đơn giản để nhận biết.

2. Có nên dùng keo khóa ren (Threadlocker) cho đầu nối không?

Đối với các hệ thống có rung động mạnh như máy nén khí hoặc máy bơm, keo khóa ren (như Loctite) cực kỳ hiệu quả để giữ chặt các mối nối, tránh tình trạng bị lỏng ra sau thời gian dài.

3. Tại sao đầu nối ren trong ren ngoài của tôi thường bị nứt thân sau một thời gian?

Nguyên nhân có thể do vật liệu đầu nối không chịu được áp suất rung chấn (fatigue failure), hoặc bạn đã siết quá lực làm thân đầu nối bị biến dạng cơ học.

4. Khi nào cần dùng đầu nối chuyển ren 2 đầu ren ngoài?

Khi bạn có hai thiết bị đều là ren trong cần kết nối với nhau, đầu nối ren ngoài - ren ngoài (double male adaptor) sẽ giúp giải quyết vấn đề này.

Lời kết và Cam kết chất lượng

Việc lựa chọn đầu nối ren trong ren ngoài phù hợp không chỉ là vấn đề mua sắm, mà là bài toán kỹ thuật đòi hỏi sự chính xác. Một phụ kiện nhỏ bé nhưng nếu được chọn đúng (đúng vật liệu, đúng chuẩn ren, đúng tiêu chuẩn áp suất) sẽ là "chốt chặn" an toàn, đảm bảo toàn bộ hệ thống vận hành trơn tru trong hàng thập kỷ.
