Van 1 Chiều D20 Là Gì? Cấu Tạo, Thông Số Và Cách Lựa Chọn Đúng (Hướng Dẫn Chuyên Sâu)

Trong các hệ thống cấp nước dân dụng, tưới tiêu tự động hoặc mạng lưới đường ống nhựa chịu nhiệt (PPR), hiện tượng dòng chảy ngược (backflow) thường bị bỏ qua cho đến khi nó gây ra những thiệt hại thực tế: máy bơm bị cháy do thiếu nước mồi, thiết bị vệ sinh hư hỏng do áp suất thay đổi, hoặc nghiêm trọng hơn là sự sụt giảm hiệu suất vận hành toàn hệ thống. Một trong những giải pháp kỹ thuật tinh gọn, hiệu quả và được ưu tiên nhất chính là van 1 chiều D20.

Việc hiểu đúng về van 1 chiều D20 không chỉ giúp bạn ngăn chặn hiện tượng "búa nước" mà còn giúp tối ưu hóa chi phí vận hành cho hệ thống cấp nước gia đình và các công trình nhỏ. Bài viết này sẽ phân tích từ A-Z, từ cấu tạo, nguyên lý, các loại vật liệu cho đến những "mẹo" lắp đặt mà chỉ thợ kỹ thuật lâu năm mới chia sẻ, giúp bạn hoàn toàn làm chủ thiết bị này.

Bản chất của Van 1 chiều D20 là gì?

1. Định nghĩa chuẩn kỹ thuật

Van 1 chiều D20 là một thiết bị kiểm soát dòng chảy tự động, được thiết kế với kích thước kết nối danh nghĩa tương thích với đường ống có đường kính ngoài (OD) là 20mm. Chức năng cốt lõi của thiết bị này là cho phép chất lỏng lưu thông theo một chiều duy nhất thông qua cơ chế đóng – mở tự động dựa trên sự chênh lệch áp suất.

2. Phân biệt các khái niệm D20, DN20 và 3/4"

Trong quá trình mua sắm, khách hàng thường gặp khó khăn với các thuật ngữ kích thước:

• D20: Thường dùng cho ống nhựa (PPR, PVC). Đây là kích thước đường kính ngoài của ống.

• DN20 (Diameter Nominal): Đây là thông số kích thước danh nghĩa theo tiêu chuẩn quốc tế. Trên thực tế, DN20 tương ứng với đường ống có kích thước 3/4 inch (khoảng 27mm đường kính ngoài).

• Sự nhầm lẫn phổ biến: Nhiều người hay nhầm lẫn van D20 (20mm) với van 21mm (còn gọi là ống 1/2 inch) hoặc ống 27mm (3/4 inch). Bạn cần đo đạc chính xác đường kính ngoài của đường ống hiện có để chọn loại van phù hợp, tránh tình trạng phải sử dụng các khớp nối chuyển đổi gây cản trở dòng chảy.

3. Tại sao hệ thống cần có van 1 chiều?

Vai trò của van 1 chiều không đơn thuần là ngăn dòng chảy ngược. Trong một hệ thống máy bơm, nó đóng vai trò:

• Giữ nước mồi: Đối với máy bơm ly tâm, việc mất nước mồi sẽ làm bơm chạy khô, dẫn đến nóng máy, cháy phớt và hỏng động cơ chỉ sau vài phút.

• Triệt tiêu xung áp (Búa nước): Khi máy bơm dừng đột ngột, cột nước đang di chuyển với tốc độ cao sẽ dội ngược lại van. Van 1 chiều đóng vai trò giảm chấn, bảo vệ đường ống khỏi các vết nứt.

Cấu tạo chi tiết bên trong van 1 chiều D20

Để hiểu rõ độ bền, chúng ta cần nhìn vào những thành phần tạo nên một chiếc van 1 chiều hoàn chỉnh:

1. Thân van: Là khung xương chính, thường được làm từ nhựa ABS, PPR, đồng thau hoặc inox 304. Thân van phải chịu được áp lực làm việc định mức (thường từ 10-16 bar).

2. Đĩa van (Lá van): Đây là bộ phận trực tiếp chặn dòng chảy. Đối với các loại van lò xo, đĩa van được gắn chặt với trục và lò xo.

3. Lò xo: Đây là linh kiện quan trọng nhất quyết định tốc độ đóng van. Một chiếc lò xo chất lượng (thường là thép không gỉ) sẽ giúp van đóng nhanh ngay khi máy bơm ngắt, hạn chế tối đa sự rò rỉ ngược.

4. Gioăng làm kín (Seat): Thường làm từ cao su EPDM hoặc Silicone. Gioăng phải đủ độ mềm để ôm khít mặt bích, ngăn không cho một giọt nước nào chảy ngược lại.

5. Đầu kết nối: Thiết kế ren hoặc trơn (dán keo/hàn nhiệt) tùy theo vật liệu ống.

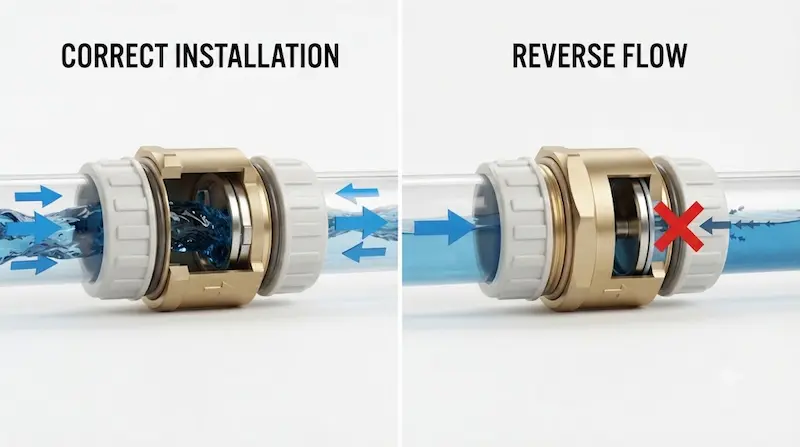

Phân tích nguyên lý vận hành thông minh

Nguyên lý hoạt động của van 1 chiều D20 cực kỳ tinh gọn nhưng rất hiệu quả:

• Trạng thái mở (Khi bơm hoạt động): Khi dòng nước đi vào theo hướng đúng, áp lực từ máy bơm tác động lên mặt đĩa van. Lực đẩy này vượt qua lực đàn hồi của lò xo, đẩy đĩa van ra khỏi vị trí làm kín. Lúc này, dòng nước đi qua van với trở lực nhỏ nhất.

• Trạng thái đóng (Khi dừng bơm): Khi áp suất nguồn cấp mất đi, lực đàn hồi của lò xo ngay lập tức đẩy đĩa van quay về vị trí ban đầu. Kết hợp với áp lực nước từ phía sau đẩy ngược lại, đĩa van sẽ bị ép chặt vào gioăng, tạo ra trạng thái kín hoàn toàn.

Điểm mạnh: Thiết bị này hoàn toàn tự động, không cần nguồn điện, không cần điều khiển bằng tay. Đây chính là đặc tính "tự cân bằng" giúp bảo vệ hệ thống 24/7.

Các loại Van 1 chiều D20 thông dụng trên thị trường

1. Van 1 chiều nhựa (PPR, PVC)

• Ưu điểm: Giá thành cực thấp, khả năng chịu hóa chất tốt, không bị ăn mòn, dễ dàng lắp đặt bằng phương pháp hàn nhiệt (đối với ống PPR).

• Ứng dụng: Hệ thống nước sạch trong gia đình, hệ thống tưới tiêu sân vườn, dẫn nước lạnh.

• Hạn chế: Không chịu được áp suất quá cao hoặc nhiệt độ cực lớn trong thời gian dài như kim loại.

2. Van 1 chiều bằng đồng

• Ưu điểm: Độ bền cơ học cao, chịu được áp suất cao, nhiệt độ tốt. Đây là lựa chọn hàng đầu cho các vị trí ngay sát máy bơm tăng áp.

• Ứng dụng: Hệ thống đường ống nước nóng năng lượng mặt trời, các hệ thống cấp nước công nghiệp quy mô nhỏ.

• Lưu ý: Cần kiểm tra thành phần chì trong đồng nếu sử dụng cho nước uống trực tiếp.

3. Van 1 chiều inox (304, 316)

• Ưu điểm: Khả năng chịu nhiệt, chống ăn mòn hóa học hoàn hảo. Đây là loại van "nồi đồng cối đá" nhất.

• Ứng dụng: Dùng trong các môi trường khắc nghiệt, nước nhiễm mặn hoặc dẫn hóa chất nhẹ.

Tiêu chí chọn van 1 chiều chuẩn chuyên gia

Đừng chỉ nhìn vào giá tiền khi mua van. Hãy áp dụng bộ quy chuẩn dưới đây:

1. Áp suất làm việc: Nếu bạn dùng bơm tăng áp công suất lớn, hãy chọn van có thông số chịu áp từ 16 bar trở lên. Bơm gia đình thường dùng van 10 bar là đủ.

2. Khả năng chịu nhiệt: Nếu lắp ở bình nóng lạnh, bắt buộc phải dùng van đồng hoặc nhựa PPR chịu nhiệt cao. Tuyệt đối không dùng nhựa PVC cho nước nóng.

3. Tốc độ đóng: Ưu tiên các loại van có lò xo đàn hồi tốt để giảm tiếng ồn "cạch cạch" trong đường ống.

4. Thương hiệu: Hãy ưu tiên những thương hiệu đã được khẳng định (như Tiền Phong, Bình Minh với nhựa, hoặc các loại van đồng nhập khẩu có chứng chỉ chất lượng). Một chiếc van rẻ tiền có thể gây tốn kém gấp 10 lần nếu nó bị hỏng và làm cháy máy bơm.

Các sai lầm "chết người" khi sử dụng van 1 chiều D20

Trong kinh nghiệm triển khai nhiều dự án, tôi đã chứng kiến nhiều hệ thống bị hỏng chỉ vì những lỗi sơ đẳng:

• Lắp đặt ngược chiều: Mọi van 1 chiều đều có ký hiệu mũi tên (arrow) trên thân van. Lắp ngược đồng nghĩa với việc chặn hoàn toàn dòng chảy. Hãy luôn kiểm tra kỹ mũi tên trước khi bắt đầu lắp.

• Chọn van quá nhỏ: Việc dùng van D20 cho đường ống D27 sẽ tạo ra hiện tượng nghẽn dòng, làm giảm lưu lượng nước đáng kể. Hãy chọn van cùng kích thước với đường kính ống chính.

• Quên vệ sinh đường ống: Sau khi cắt ống, các mạt nhựa hoặc ba-via vẫn còn sót lại. Nếu không vệ sinh, những mảnh nhỏ này sẽ lọt vào van, ngăn đĩa van đóng kín, dẫn đến rò rỉ nước liên tục.

• Siết ren quá mạnh: Với van nhựa, việc dùng mỏ lết siết quá chặt sẽ làm biến dạng ren hoặc nứt thân van. Hãy dùng băng tan (cao su non) và siết vừa tay.

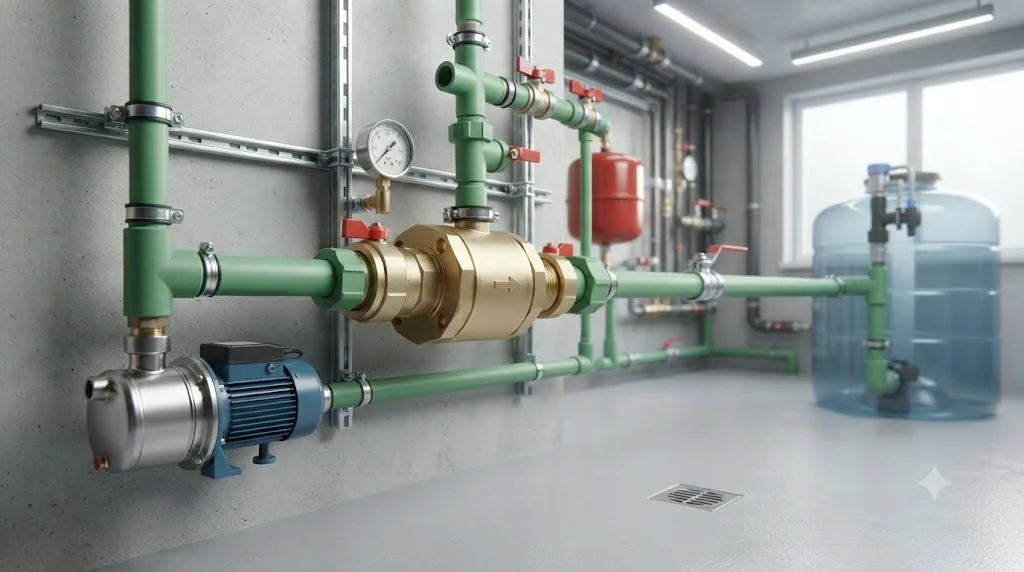

Quy trình lắp đặt tiêu chuẩn (Step-by-Step)

Để lắp đặt van 1 chiều một cách chuyên nghiệp, bạn hãy làm theo các bước sau:

1. Chuẩn bị: Khóa van tổng, xả hết nước trong đường ống để đảm bảo khu vực làm việc khô ráo.

2. Kiểm tra hướng: Định vị chiều mũi tên trên van theo chiều dòng chảy mong muốn.

3. Làm sạch: Dùng vải sạch lau khô các ren hoặc đầu ống. Loại bỏ ba-via nếu có.

4. Kết nối:

   • Với van ren: Quấn băng tan đủ dày theo chiều kim đồng hồ, vặn nhẹ nhàng vào đầu nối.

   • Với van nhựa dán keo: Bôi keo đều tay, lắp vào và giữ cố định khoảng 30 giây.

   • Với van PPR: Sử dụng máy hàn nhiệt chuyên dụng, hàn theo đúng thời gian quy định của nhà sản xuất.

5. Vận hành thử: Mở van tổng từ từ, quan sát xem có rò rỉ tại vị trí kết nối hay không. Kiểm tra xem máy bơm có hoạt động êm ái không (nếu có tiếng ồn lạ, có thể van đang bị lắp sai hoặc có dị vật).

Những câu hỏi thường gặp (FAQ)

Q: Tại sao van 1 chiều D20 nhà tôi kêu to mỗi khi bơm dừng?

 A: Đây là hiện tượng va đập thủy lực (búa nước). Lò xo trong van có thể quá yếu hoặc không đủ độ đàn hồi để đóng nhanh. Bạn nên cân nhắc thay thế bằng loại van lò xo chất lượng cao hơn hoặc kiểm tra lại áp suất đường ống.

Q: Van nhựa D20 dùng được bao lâu thì hỏng?

 A: Nếu sử dụng đúng trong điều kiện nước lạnh, van nhựa chất lượng tốt có thể đạt tuổi thọ từ 5-10 năm. Tuy nhiên, các gioăng cao su bên trong có thể bị lão hóa trước, cần kiểm tra định kỳ 2 năm một lần.

Q: Tôi có thể lắp van 1 chiều theo phương thẳng đứng được không?

 A: Được, nhưng hiệu quả tốt nhất vẫn là lắp theo phương ngang. Nếu lắp thẳng đứng, hãy đảm bảo mũi tên hướng từ dưới lên trên để trọng lực không làm ảnh hưởng đến khả năng đóng mở của lá van.

Q: Sự khác biệt giữa van 1 chiều lá lật và lò xo là gì?

 A: Van lá lật dùng trọng lực để đóng, phù hợp cho ống lớn, lưu lượng thấp. Van lò xo dùng lực đàn hồi, đóng cực nhanh, phù hợp cho bơm tăng áp và ống nhỏ (D20).

Lời khuyên cuối cùng từ chuyên gia

Van 1 chiều D20 tuy chỉ là một linh kiện nhỏ trong hệ thống nhưng lại đóng vai trò như "người gác cổng" quan trọng. Đừng vì tiết kiệm vài chục nghìn đồng mà chọn những sản phẩm không rõ nguồn gốc, dễ dẫn đến hậu quả cháy máy bơm hay hỏng hóc hệ thống cấp nước – những rắc rối tốn kém hơn rất nhiều.

Một hệ thống cấp nước chuẩn chỉnh là một hệ thống được thiết kế đồng bộ từ ống, phụ kiện, van đến máy bơm. Nếu bạn đang lên kế hoạch lắp đặt hoặc cải tạo hệ thống, hãy ưu tiên chọn vật liệu đồng bộ để đảm bảo khả năng chịu áp và độ bền theo thời gian.
