Catalogue Van Cổng: Tổng hợp thông số kỹ thuật, phân loại và hướng dẫn lựa chọn chi tiết

Trong quá trình thiết kế, thi công hoặc bảo trì các hệ thống cấp nước, phòng cháy chữa cháy (PCCC), HVAC hay các đường ống dẫn chất lỏng công nghiệp, việc sở hữu một catalogue van cổng chuẩn xác và đầy đủ là ưu tiên hàng đầu của mọi kỹ sư và chuyên viên mua hàng. Không chỉ đơn thuần là một cuốn tài liệu giới thiệu sản phẩm, catalogue đóng vai trò như "bản đồ kỹ thuật" cốt lõi, giúp người dùng kiểm tra chi tiết về kích thước hình học, vật liệu cấu tạo, áp suất làm việc, tiêu chuẩn kết nối và các mô-men vận hành trước khi quyết định đưa ra đơn hàng.

Sai sót trong khâu chọn lựa thiết bị không chỉ gây tốn kém chi phí thay thế, gián đoạn quy trình sản xuất mà còn tiềm ẩn những rủi ro hỏng hóc hệ thống nghiêm trọng. Một catalogue van cổng cập nhật mới nhất sẽ giúp bạn đảm bảo sự tương thích tuyệt đối giữa thiết bị và đường ống hiện hữu, từ đó tối ưu hóa hiệu suất và nâng cao tuổi thọ công trình. Trong bài viết chuyên sâu này, hãy cùng chúng tôi phân tích tường tận các khía cạnh về catalogue để đưa ra những quyết định mua hàng thông minh nhất.

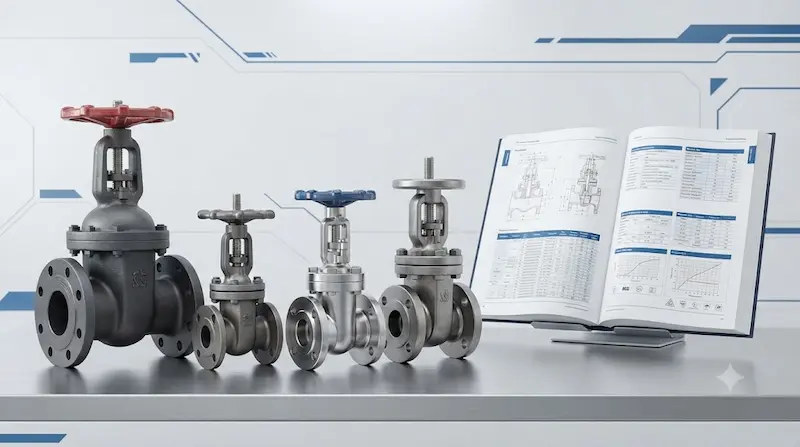

Catalogue van cổng là gì?

Catalogue van cổng (hay còn gọi là tài liệu thông số kỹ thuật van cổng) là tập hợp các dữ liệu chuyên sâu do nhà sản xuất phát hành nhằm mô tả chi tiết về đặc tính của các dòng van mà họ cung cấp. Đây không chỉ là tài liệu quảng cáo mà là công cụ hỗ trợ đắc lực cho các đơn vị tư vấn thiết kế và bộ phận mua sắm vật tư trong việc xây dựng hồ sơ kỹ thuật.

Một bộ tài liệu thông số kỹ thuật van cổng chuyên nghiệp thường bao gồm các nhóm thông tin cốt lõi:

• Hình ảnh thực tế và Mã model: Định danh chính xác mã sản phẩm để đặt hàng.

• Bản vẽ kỹ thuật (Dimensional Drawing): Thể hiện chi tiết kích thước chiều cao, chiều rộng, và khoảng cách lắp đặt (Face-to-Face).

• Thông số vật liệu (Material Specification): Bảng kê thành phần cấu tạo từ thân van, đĩa van, trục van (stem), cho đến các loại gioăng làm kín (gasket) và vật liệu phủ (epoxy coating).

• Đồ thị đặc tính (Pressure-Temperature Rating): Giới hạn chịu đựng của van trong các điều kiện nhiệt độ và áp suất khác nhau.

• Tiêu chuẩn sản xuất (Compliance Standards): Các chứng chỉ quốc tế như DIN, ANSI, JIS, BS.

• Hướng dẫn vận hành và bảo trì: Quy trình lắp đặt và các lưu ý an toàn.

Vì sao cần tham khảo catalogue trước khi lựa chọn?

Việc tham khảo tài liệu thông số kỹ thuật van cổng trước khi quyết định mua hàng là bước không thể bỏ qua đối với bất kỳ kỹ sư nào vì những lý do mang tính chiến lược sau:

• Đảm bảo tính tương thích tuyệt đối: Kiểm tra chính xác tiêu chuẩn mặt bích. Nhiều hệ thống sử dụng tiêu chuẩn JIS 10K, nhưng nếu bạn mua nhầm van mặt bích chuẩn DIN PN16, việc lắp đặt sẽ không thể thực hiện do sai lệch lỗ bu-lông.

• Tránh rủi ro về áp suất: Catalogue cung cấp dải áp suất tối đa (Working Pressure). Nếu hệ thống bơm của bạn có áp suất đầu ra vượt quá khả năng chịu đựng của van, thiết bị có thể bị nứt, vỡ, dẫn đến rò rỉ hoặc vỡ đường ống.

• Đáp ứng yêu cầu dự án: Các dự án công nghiệp nặng hay hóa chất luôn có quy định khắt khe về vật liệu (như phải là inox 316 hoặc thép đúc). Dựa vào catalogue, bạn có thể dễ dàng đối chiếu mã vật liệu xem có phù hợp với môi chất hay không.

• Tối ưu hóa không gian thiết kế: Bản vẽ kỹ thuật trong catalogue giúp kỹ sư tính toán chính xác không gian chiếm chỗ, từ đó bố trí hệ thống đường ống logic và gọn gàng hơn.

Các loại van cổng thường xuất hiện trong catalogue

Trong một catalogue van cổng chuyên nghiệp, sản phẩm được phân loại theo nhiều tiêu chí để giúp khách hàng dễ dàng tìm kiếm model phù hợp:

Phân loại theo cấu tạo và thiết kế

• Van cổng ty nổi (Outside Screw and Yoke - OS&Y): Trục van di chuyển lên xuống khi đóng mở. Loại này giúp người vận hành dễ dàng nhận biết trạng thái van (đang mở hay đang đóng) từ xa.

• Van cổng ty chìm (Non-rising Stem): Trục van nằm cố định trong thân, chỉ có tay quay di chuyển. Ưu điểm là tiết kiệm không gian lắp đặt, cực kỳ thích hợp cho các khu vực có diện tích hẹp hoặc lắp đặt ngầm.

Phân loại theo vật liệu thân van

• Gang, gang dẻo (Cast Iron/Ductile Iron): Lựa chọn phổ biến nhất cho hệ thống cấp nước sạch nhờ chi phí hợp lý.

• Đồng (Bronze): Thường gặp trong các hệ thống đường ống kích thước nhỏ, chịu ăn mòn tốt.

• Inox (304/316): Tiêu chuẩn vàng cho ngành hóa chất, thực phẩm và y tế.

• Thép (Carbon Steel/Cast Steel): Dành cho các hệ thống hơi nóng, dầu khí hoặc nơi có áp suất và nhiệt độ cao.

Phân loại theo kết nối và tiêu chuẩn

• Kết nối: Mặt bích (phổ biến nhất cho ống lớn), ren (cho ống nhỏ) hoặc hàn (cho hệ thống đòi hỏi độ kín tuyệt đối).

• Tiêu chuẩn: Catalog sẽ liệt kê các tiêu chuẩn quốc tế như DIN (Đức), ANSI (Mỹ), JIS (Nhật), BS (Anh).

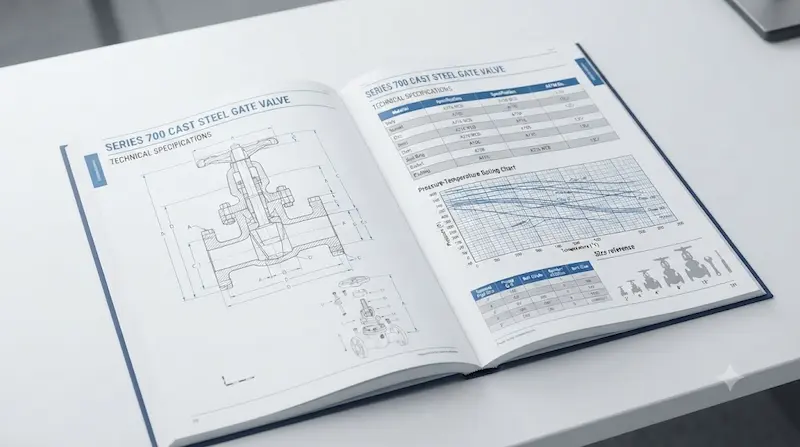

Cách đọc tài liệu thông số kỹ thuật van cổng chuyên sâu

Để đọc và khai thác tối đa dữ liệu trong tài liệu thông số kỹ thuật van cổng, bạn hãy áp dụng quy trình kiểm tra 7 bước sau:

1. Tra cứu mã model (Model Code): Mỗi ký tự trong mã model thường thể hiện vật liệu, kiểu kết nối và kiểu ty (nổi/chìm). Đọc kỹ bảng chú giải ký hiệu.

2. Đối chiếu kích thước danh nghĩa (DN): Chọn đúng kích thước ống hiện hữu.

3. Xác định tiêu chuẩn mặt bích (Flange Standard): Kiểm tra xem mặt bích của van có khớp hoàn toàn với mặt bích trên hệ thống đường ống hay không.

4. Phân tích bảng vật liệu (Bill of Materials): Đảm bảo thành phần cấu tạo phù hợp với môi chất. Ví dụ: Nếu vận chuyển axit, gioăng làm kín phải là loại đặc biệt (Viton/Teflon).

5. Biểu đồ áp suất – nhiệt độ: Đây là dữ liệu quan trọng nhất. Cần đảm bảo rằng ở nhiệt độ vận hành cao nhất, áp suất cho phép của van vẫn nằm trong phạm vi an toàn.

6. Xem bản vẽ lắp đặt (Drawing Layout): Kiểm tra chiều dài L (Face-to-Face). Nếu van bạn mua dài hơn khoảng trống hiện tại trên đường ống, bạn sẽ không thể lắp đặt được.

7. Xem trọng lượng (Weight): Thông số này quan trọng để tính toán lực tải lên giá đỡ đường ống.

Ví dụ thực tế: Khi tra cứu một trang catalogue, hãy tìm cột "Body Material" để xác định vật liệu. Nếu dự án yêu cầu van cho hệ thống nước PCCC, thông thường sẽ chọn Gang dẻo (Ductile Iron) phủ Epoxy. Sau đó, nhìn sang bảng "Dimensions" tương ứng với cỡ DN 100 để lấy kích thước tổng thể, đảm bảo khoảng cách L khớp với tiêu chuẩn lắp đặt tại công trường.

Bảng so sánh các dòng van cổng thông dụng

Để việc chọn lựa trở nên dễ dàng hơn, dưới đây là bảng so sánh dựa trên các dữ liệu kỹ thuật phổ biến trong tài liệu thông số kỹ thuật van cổng:

Việc so sánh dựa trên catalogue giúp bạn chọn được thiết bị "đủ dùng" – không quá dư thừa gây lãng phí chi phí đầu tư, nhưng cũng không quá yếu gây rủi ro an toàn.

Ứng dụng thực tế và sai lầm thường gặp

Catalogue van cổng đóng vai trò đồng hành trong toàn bộ vòng đời của dự án:

• Giai đoạn thiết kế: Kỹ sư dùng catalogue để lên bảng vẽ sơ đồ đường ống (P&ID).

• Giai đoạn báo giá và mời thầu: Dựa vào catalogue để lập bảng tiên lượng vật tư.

• Giai đoạn thi công và vận hành: Sử dụng bản vẽ để lắp đặt và tài liệu bảo trì để thay thế phụ kiện.

Những sai lầm thường gặp khi đọc catalogue:

• Chỉ nhìn kích thước DN mà bỏ qua áp suất PN: Đây là sai lầm nguy hiểm nhất. Hệ thống có áp suất cao mà chọn van chịu áp thấp sẽ dẫn đến nứt thân van.

• Không kiểm tra tiêu chuẩn mặt bích: Mua van chuẩn JIS lắp vào hệ thống mặt bích chuẩn DIN là không thể thực hiện được do lệch lỗ bu-lông.

• Hiểu sai ký hiệu mã model: Nhiều khách hàng thường nhầm lẫn giữa mã van ty nổi và van ty chìm do không đọc kỹ bảng chú giải của hãng.

• Bỏ qua bản vẽ lắp đặt: Khi mua về mới phát hiện van quá cồng kềnh, không đủ không gian để thao tác tay quay (đặc biệt trong các hộp kỹ thuật nhỏ).

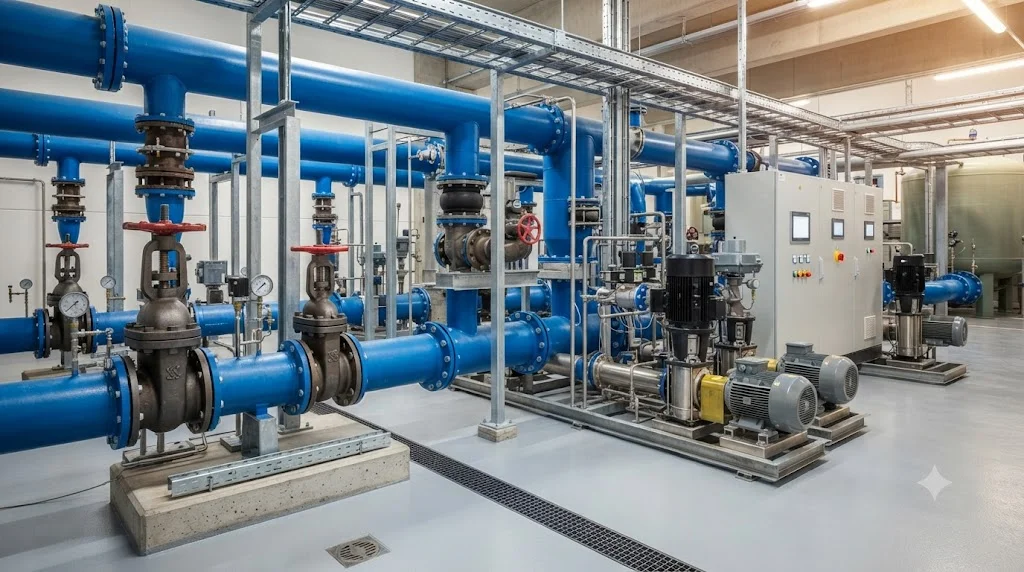

Hướng dẫn lựa chọn và Checklist chuyên nghiệp

Để đảm bảo chọn đúng thiết bị, hãy tuân thủ checklist dưới đây trước khi đặt mua:

•  Xác định rõ môi chất vận chuyển là gì (nước thải, hóa chất, hay hơi nóng)?

•  Kích thước DN và áp suất PN/Class yêu cầu là bao nhiêu?

•  Tiêu chuẩn kết nối mặt bích là JIS, ANSI hay DIN?

•  Môi trường lắp đặt có chật hẹp không (cần chọn van ty chìm hay ty nổi)?

•  Vật liệu nào chịu được tính chất hóa học của môi chất trong thời gian dài?

•  Có cần bộ điều khiển (van cổng điều khiển điện/khí nén) hay chỉ vận hành tay quay?

•  Thương hiệu có cung cấp đầy đủ chứng chỉ chất lượng (CO/CQ) hay không?

Lưu ý quan trọng: Chỉ nên tải catalogue từ website chính thức của nhà sản xuất hoặc nhà phân phối ủy quyền. Thông số kỹ thuật của các hãng thường được cập nhật định kỳ; hãy đảm bảo bạn đang sử dụng phiên bản mới nhất để tránh sử dụng các thông số đã lỗi thời hoặc thiết bị đã ngừng sản xuất.

FAQ

1. Catalogue van cổng gồm những thông tin gì quan trọng nhất?

Thông tin quan trọng nhất là mã model, kích thước (DN), dải áp suất chịu đựng (PN/Class), tiêu chuẩn mặt bích và bảng thành phần vật liệu. Đây là căn cứ để khẳng định thiết bị có phù hợp với hệ thống hay không.

2. Làm thế nào để đọc đúng thông số trong catalogue?

Hãy bắt đầu bằng việc tìm bảng "Technical Data" hoặc "Dimensional Drawing" trong catalogue. Đối chiếu đúng mã sản phẩm bạn cần với kích thước (DN) và vật liệu mong muốn trên bảng đó.

3. Nên chọn van cổng gang hay inox?

Chọn van gang dẻo cho hệ thống cấp nước sạch thông thường để tối ưu chi phí đầu tư. Chọn van inox 304 hoặc 316 nếu hệ thống yêu cầu chống ăn mòn cao, tiếp xúc trực tiếp với hóa chất, hoặc phục vụ trong ngành thực phẩm, dược phẩm.

4. Vì sao cần kiểm tra tiêu chuẩn mặt bích trước khi mua?

Vì mỗi tiêu chuẩn (DIN, JIS, ANSI) có khoảng cách lỗ bu-lông và đường kính mặt bích hoàn toàn khác nhau. Nếu không khớp tiêu chuẩn, việc lắp đặt sẽ không thể diễn ra, gây tốn kém chi phí đổi trả và làm chậm tiến độ thi công.

Kết luận

Catalogue van cổng không chỉ là một tập tài liệu đơn thuần mà là kim chỉ nam cho mọi quyết định kỹ thuật trong việc lựa chọn thiết bị đường ống. Một tài liệu catalogue chuẩn xác giúp bạn tránh khỏi những sai sót đắt giá trong thiết kế, lắp đặt, đồng thời góp phần quan trọng vào sự ổn định và an toàn của toàn bộ hệ thống công nghiệp. Bằng cách kết hợp giữa việc nắm vững thông số, so sánh vật liệu và kiểm tra sự tương thích của tiêu chuẩn, bạn hoàn toàn có thể tự tin chọn cho dự án của mình những sản phẩm chất lượng, hiệu quả và bền bỉ nhất.
