Y Type Strainer Là Gì? Giải Pháp Lọc Cặn Tối Ưu Bảo Vệ Hệ Thống Đường Ống

Trong vận hành thực tế, không ít kỹ sư gặp phải tình trạng hệ thống đường ống bị tắc nghẽn đột ngột hoặc các thiết bị đắt tiền như van điều khiển, máy bơm nhanh chóng bị hỏng hóc dù mới lắp đặt. Nguyên nhân cốt lõi thường không nằm ở chất lượng thiết bị mà đến từ các hạt cặn bẩn, sỏi đá hoặc rác thải công nghiệp tồn tại trong dòng chảy.

Để giải quyết triệt để vấn đề này, việc lắp đặt y type (lọc y) tại đầu vào là một yêu cầu kỹ thuật bắt buộc. Đây là thiết bị lọc cơ học có thiết kế đơn giản nhưng đóng vai trò như "người gác cổng" tận tụy, giúp ngăn chặn mọi tạp chất rắn gây hại cho các thiết bị downstream.

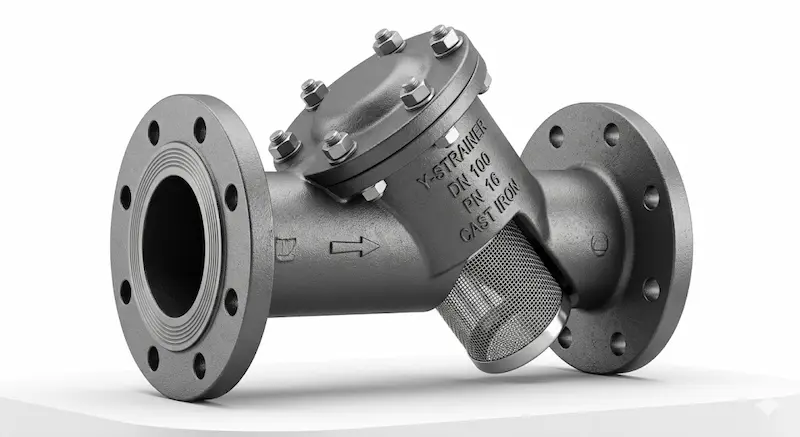

Y Type Là Gì? Định Nghĩa Và Cấu Tạo Chi Tiết

Y type là một loại thiết bị lọc cơ học được thiết kế theo hình dáng chữ "Y", dùng để giữ lại các tạp chất rắn trong dòng chất lỏng hoặc khí khi chúng đi qua đường ống. Tên gọi của thiết bị xuất phát từ cấu trúc nhánh lọc nằm nghiêng, tạo thành một góc so với trục chính của dòng chảy.

Cấu tạo cơ bản của một bộ y type bao gồm:

• Thân van (Body): Thường được làm từ gang, inox hoặc đồng, có thiết kế chịu áp lực cao.

• Lưới lọc (Mesh Screen): Trái tim của thiết bị, làm từ inox chống ăn mòn với các lỗ lọc có kích thước xác định để giữ lại cặn.

• Nắp (Cap/Plug): Phần nắp đậy tại nhánh chữ Y, có thể tháo rời dễ dàng để vệ sinh hoặc thay thế lưới lọc bên trong.

Bản chất của y type là cho phép dòng chảy lưu chất (nước, hơi, dầu) đi qua hoàn toàn nhưng giữ lại mọi tạp chất có kích thước lớn hơn lỗ lưới lọc. Điều này giúp dòng lưu chất trở nên sạch hơn trước khi đi vào các thiết bị nhạy cảm phía sau.

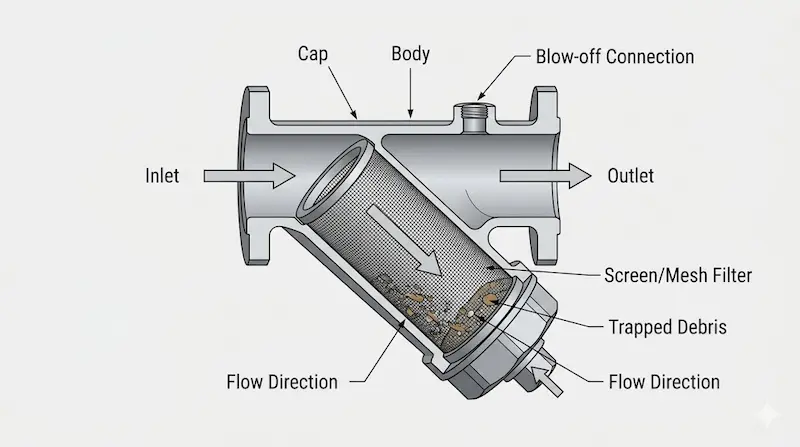

Nguyên Lý Hoạt Động Của Y Strainer: Tại Sao Thiết Kế Chữ Y Lại Hiệu Quả?

Nguyên lý vận hành của y type dựa trên cơ chế lọc gián tiếp. Khi dòng chất lỏng đi vào cửa vào (Inlet), nó sẽ bị chuyển hướng vào nhánh chữ Y nơi có đặt lưới lọc.

1. Giai đoạn lọc: Cặn bẩn và tạp chất rắn bị lưới lọc giữ lại và rơi xuống phần đáy của nhánh chữ Y.

2. Giai đoạn thông thoát: Dòng sạch tiếp tục đi xuyên qua lưới và thoát ra cửa ra (Outlet) của thiết bị.

Tại sao thiết kế chữ Y lại là tiêu chuẩn vàng?

Thiết kế này không chỉ giúp giảm thiểu tối đa sự sụt giảm áp suất (pressure drop) mà còn giúp việc bảo trì trở nên cực kỳ thuận tiện. Do nhánh chứa lưới lọc nằm nghiêng, các tạp chất sẽ tự động tích tụ tại nắp lọc, giúp việc tháo nắp để đổ cặn diễn ra nhanh chóng mà không cần tháo rời toàn bộ van ra khỏi hệ thống.

Phân Loại Y Type Phổ Biến Trên Thị Trường

Để đáp ứng các môi trường làm việc khác nhau, y type được phân loại dựa trên ba tiêu chí chính:

Phân loại theo vật liệu

• Lọc Y Gang (Cast Iron): Phổ biến nhất trong hệ thống cấp thoát nước, phòng cháy chữa cháy nhờ giá thành rẻ và độ bền tốt.

• Lọc Y Inox (Stainless Steel 304/316): Chuyên dụng cho môi trường hóa chất ăn mòn, thực phẩm, y tế hoặc nước nóng nhiệt độ cao.

• Lọc Y Đồng (Brass/Bronze): Thường dùng cho các đường ống dân dụng quy mô nhỏ (nối ren).

Phân loại theo kiểu kết nối

• Nối ren (Threaded): Dành cho các kích thước nhỏ từ DN15 - DN50, dễ lắp đặt thủ công.

• Mặt bích (Flanged): Dành cho hệ thống công nghiệp lớn từ DN50 trở lên, tuân theo các tiêu chuẩn như DIN, ANSI, JIS.

Thông Số Kỹ Thuật Quan Trọng Khi Lựa Chọn Y Type

Việc chọn sai thông số không chỉ khiến thiết bị hoạt động kém hiệu quả mà còn có thể gây hại cho hệ thống. Bạn cần lưu ý các chỉ số sau:

• Kích thước (DN): Phải đồng bộ với kích thước đường ống (ví dụ DN50, DN100...).

• Áp suất làm việc (PN): Thường là PN10, PN16 hoặc PN25. Lắp thiết bị có PN thấp vào hệ thống áp cao sẽ dẫn đến nổ vỡ thân van.

• Kích thước lỗ lọc (Mesh size): Đây là thông số quan trọng nhất.

  • Mesh càng lớn (lỗ nhỏ): Lọc càng sạch nhưng gây tổn thất áp suất cao và nhanh tắc.

  • Mesh nhỏ (lỗ lớn): Bảo vệ kém hơn nhưng thông thoáng dòng chảy.

Insight chuyên gia: Nếu chọn lưới lọc quá dày cho môi trường nhiều cặn, bạn sẽ phải vệ sinh liên tục, gây gián đoạn vận hành. Hãy chọn mesh dựa trên yêu cầu của thiết bị downstream (ví dụ: máy bơm cần lọc thô, van điều khiển cần lọc tinh).

So Sánh Y Strainer Với Basket Strainer (Lọc Dạng Giỏ)

Nhiều khách hàng thường nhầm lẫn giữa hai loại lọc này. Dưới đây là bảng so sánh giúp bạn chọn đúng thiết bị:

Kết luận: Y type là lựa chọn kinh tế và tối ưu cho hầu hết các ứng dụng dân dụng và công nghiệp trung bình.

Ứng Dụng Thực Tế: Khi Nào Bạn Cần Dùng Y Type Strainer?

Sự có mặt của y type là "bảo hiểm" cho các thiết bị đắt tiền phía sau. Bạn nhất thiết phải lắp đặt chúng tại các vị trí:

1. Trước máy bơm nước: Ngăn đá, sỏi lọt vào buồng bơm gây hỏng cánh quạt.

2. Trước van điều khiển/Van giảm áp: Các loại van này có khe hở rất nhỏ, chỉ cần một hạt cặn cũng có thể làm kẹt đĩa van, gây mất kiểm soát hệ thống.

3. Trước đồng hồ đo lưu lượng: Đảm bảo độ chính xác của phép đo bằng cách loại bỏ tạp chất gây nhiễu dòng chảy.

4. Hệ thống hơi nóng (Steam): Lọc bỏ các mảng bám rỉ sét từ đường ống hơi để bảo vệ bẫy hơi (steam trap).

Những Sai Lầm Thường Gặp Khi Sử Dụng Y Type Strainer

• Lắp ngược chiều: Mỗi lọc Y đều có mũi tên chỉ hướng dòng chảy trên thân. Lắp ngược sẽ khiến cặn không rơi vào nhánh lọc mà gây tắc nghẽn ngay cửa vào.

• Bỏ qua việc vệ sinh định kỳ: Cặn bám đầy lưới lọc sẽ làm tăng áp suất ngược, khiến máy bơm hoạt động quá tải và giảm lưu lượng nước rõ rệt.

• Không lắp lọc trước thiết bị nhạy cảm: Đây là sai lầm phổ biến nhất nhằm tiết kiệm chi phí, dẫn đến việc phải thay mới cả bộ van điều khiển hàng chục triệu đồng chỉ vì một hạt cát.

Hướng Dẫn Lắp Đặt Và Bảo Trì Y Type Chuẩn Kỹ Thuật

Để thiết bị phát huy tối đa công năng, hãy tuân thủ các bước lắp đặt sau:

1. Vị trí lắp: Có thể lắp ngang hoặc lắp đứng (nhưng chỉ khi dòng chảy đi từ trên xuống).

2. Hướng nhánh lọc: Nhánh chữ Y phải hướng xuống dưới để trọng lực giúp cặn bẩn rơi vào túi lọc.

3. Vệ sinh: * Khóa van đầu nguồn.

   • Tháo nắp (Cap) ở nhánh chữ Y.

   • Lấy lưới lọc ra, dùng bàn chải mềm và nước sạch để loại bỏ cặn.

   • Kiểm tra gioăng nắp trước khi lắp lại để tránh rò rỉ.

Lưu ý: Nên lắp thêm một bộ đồng hồ áp suất trước và sau lọc Y. Khi độ chênh lệch áp suất tăng cao, đó là tín hiệu cho thấy lưới lọc đã bẩn và cần được vệ sinh ngay.

FAQ: Câu Hỏi Thường Gặp Về Y Type

1. Y type strainer dùng để làm gì?

Thiết bị dùng để lọc sạch các tạp chất rắn, rác thải trong đường ống nhằm bảo vệ máy bơm, van và các thiết bị đo lường khỏi hư hỏng.

2. Bao lâu cần vệ sinh lưới lọc một lần?

Tùy thuộc vào độ sạch của lưu chất. Với hệ thống mới, nên vệ sinh sau 1 tuần hoạt động đầu tiên. Sau đó, định kỳ từ 1–3 tháng/lần.

3. Có thể dùng lọc Y inox cho nước nóng không?

Hoàn toàn được. Inox 304 hoặc 316 chịu được nhiệt độ cao và áp suất lớn, rất phù hợp cho hệ thống lò hơi hoặc nước nóng trung tâm.

4. Lọc Y có làm giảm áp suất nước không?

Có, nhưng nếu bạn chọn đúng kích thước và mesh phù hợp, mức độ sụt giảm áp suất là cực kỳ nhỏ và không ảnh hưởng đến vận hành.

5. Nên chọn lưới lọc bao nhiêu mesh?

Với nước sạch thông thường, mesh từ 40–60 là phù hợp. Với các hệ thống yêu cầu độ tinh khiết cao hơn, bạn có thể chọn 80–100 mesh.

Kết Luận

Dù có thiết kế nhỏ gọn và giá thành không quá cao, y type chính là "chốt chặn" an toàn nhất cho mọi hệ thống đường ống hiện đại. Việc đầu tư vào một bộ lọc Y chất lượng sẽ giúp bạn tiết kiệm hàng ngàn đô la chi phí sửa chữa thiết bị và giảm thiểu thời gian dừng máy không đáng có Y type strainer.
