PPR Pipe Flange: Giải Pháp Kết Nối Thông Minh Cho Hệ Thống Đường Ống Hiện Đại

Trong lắp đặt hệ thống cấp thoát nước, một trong những tình huống gây đau đầu nhất cho kỹ sư là hiện tượng rò rỉ tại điểm tiếp giáp giữa ống nhựa PPR và các thiết bị kim loại như van, máy bơm hoặc đồng hồ đo. Sự khác biệt về hệ số giãn nở nhiệt và phương thức kết nối khiến các mối nối ren thông thường dễ bị hở sau một thời gian sử dụng.

Giải pháp tối ưu nhất hiện nay chính là sử dụng ppr pipe (mặt bích PPR). Đây được coi là "cầu nối" kỹ thuật quan trọng, giải quyết triệt để bài toán kết nối hỗn hợp, đảm bảo sự đồng bộ và độ kín khít tuyệt đối cho toàn bộ công trình.

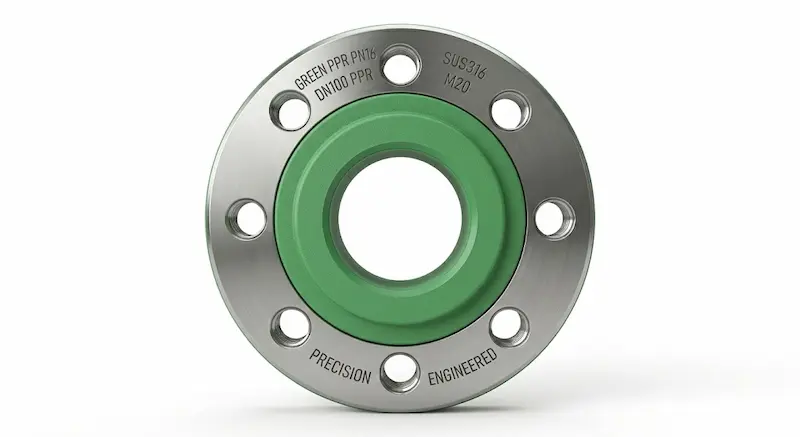

PPR Pipe Flange Là Gì? Định Nghĩa Và Cấu Tạo Chi Tiết

Để hiểu tại sao ppr pipe lại không thể thiếu trong các bản vẽ kỹ thuật, trước hết chúng ta cần nắm rõ bản chất của phụ kiện này. Khác với các loại đầu nối ren nhựa, mặt bích PPR là một phụ kiện chuyên dụng được thiết kế để liên kết các đoạn ống nhựa PPR với nhau hoặc với các thiết bị ngoại vi bằng phương pháp ép mặt phẳng.

Cấu tạo của một bộ ppr pipe tiêu chuẩn thường bao gồm:

• Phần nhựa PPR (Stub End): Được làm từ nhựa Polypropylene Random Type 3, dùng để hàn nhiệt trực tiếp vào đầu ống.

• Lõi/Vòng đệm kim loại (Backing Ring): Thường là thép mạ kẽm hoặc inox 304/316, có các lỗ đục theo tiêu chuẩn để xỏ bulong.

• Gioăng làm kín (Gasket): Đặt giữa hai mặt tiếp xúc để ngăn chặn rò rỉ nước dưới áp suất cao.

Sự kết hợp này mang lại lợi thế "kép": Phần nhựa PPR giữ cho hệ thống chống ăn mòn, không đóng cặn, trong khi phần vòng đệm kim loại cung cấp khả năng chịu lực cơ học và áp suất cực lớn khi siết chặt các điểm nối.

Nguyên Lý Hoạt Động Và Cơ Chế Kết Nối Của PPR Pipe

Cơ chế vận hành của ppr pipe dựa trên nguyên lý nén mặt phẳng. Thay vì dùng các vòng ren vốn dễ bị biến dạng do nhiệt, phương pháp này sử dụng lực ép đồng đều từ hệ thống bulong xung quanh chu vi mặt bích.

1. Giai đoạn hàn: Đầu nhựa của mặt bích được nung chảy cùng với đầu ống PPR bằng máy hàn nhiệt chuyên dụng, tạo thành một khối đồng nhất về phân tử.

2. Giai đoạn kết nối: Khi lắp ráp vào thiết bị (ví dụ van cổng kim loại), người thợ sẽ đặt gioăng cao su vào giữa, sau đó siết các bulong xuyên qua vòng đệm thép.

Tại sao phải dùng flange thay vì nối ren?

Thực tế, ống nhựa PPR có độ cứng cơ học thấp hơn kim loại. Nếu dùng ren trực tiếp, việc siết quá tay hoặc rung động từ máy bơm có thể làm nứt cổ ren. PPR pipe đóng vai trò là một khớp nối trung gian linh hoạt, không chỉ chịu tải tốt hơn mà còn cho phép tháo lắp cực kỳ dễ dàng khi cần bảo trì hoặc thay thế thiết bị mà không cần cắt bỏ đường ống.

Phân Loại PPR Pipe Flange Phổ Biến Trên Thị Trường

Tùy vào yêu cầu kỹ thuật của dự án, người dùng cần lựa chọn loại mặt bích phù hợp. Việc phân loại thường dựa trên ba tiêu chí cốt lõi:

Theo cấu tạo kỹ thuật

• Flange liền (Integrated Flange): Phần nhựa và vòng kim loại được đúc liền hoặc gắn cố định. Loại này gọn nhẹ nhưng ít linh hoạt trong việc xoay lỗ bulong.

• Flange rời (Loose Flange + Stub End): Đây là loại phổ biến nhất. Vòng đệm kim loại có thể xoay tự do quanh đầu nhựa, giúp việc căn chỉnh lỗ bulong với thiết bị trở nên cực kỳ thuận tiện.

Theo vật liệu vòng đệm

• Thép mạ kẽm: Giá thành rẻ, độ bền cao, phù hợp cho các hệ thống nước dân dụng hoặc nước lạnh.

• Inox 304/316: Khả năng chống oxy hóa vượt trội, thường dùng trong môi trường hóa chất, y tế hoặc thực phẩm.

Theo tiêu chuẩn sản xuất

Đây là yếu tố "sống còn" khi mua hàng. Các loại ppr pipe hiện nay tuân thủ các hệ tiêu chuẩn khác nhau như DIN (Đức), ANSI (Mỹ), hoặc JIS (Nhật Bản). Việc lắp lẫn các tiêu chuẩn này thường dẫn đến tình trạng sai lệch tâm lỗ bulong, không thể lắp đặt được.

Thông Số Kỹ Thuật Quan Trọng Cần Lưu Ý

Khi lựa chọn ppr pipe, bạn không chỉ nhìn vào kích thước ống mà phải xem xét một tập hợp các thông số kỹ thuật để đảm bảo tính an toàn:

• Kích thước định danh (DN): Dao động từ DN20, DN25 cho đến các hệ thống lớn DN200+.

• Cấp áp suất (PN): Thường là PN10, PN16 hoặc PN20. Bạn cần chọn PN của mặt bích tương đương hoặc cao hơn PN của đường ống. Nếu chọn sai (ví dụ dùng PN10 cho hệ áp lực PN16), mặt bích có thể bị biến dạng hoặc nứt vỡ dưới áp lực nước.

• Dải nhiệt độ: PPR tiêu chuẩn chịu được từ 0°C đến 95°C. Tuy nhiên, ở nhiệt độ cao kéo dài, độ bền áp suất sẽ giảm xuống, cần tham khảo biểu đồ nhiệt-áp của nhà sản xuất.

• Số lượng và kích thước lỗ bulong: Phải tương thích tuyệt đối với thiết bị cần kết nối.



So Sánh PPR Pipe Flange Với Các Loại Mặt Bích Khác

Insight: Đối với các hệ thống nước nóng trung tâm (Heat pump) hoặc hệ thống HVAC, mặt bích PPR là sự lựa chọn cân bằng nhất giữa chi phí và hiệu năng vận hành dài hạn.

Ứng Dụng Thực Tế: Khi Nào Bạn Cần Sử Dụng Mặt Bích PPR?

Trong thực tế thi công, ppr pipe thường xuất hiện tại các "điểm nút" của hệ thống:

1. Kết nối máy bơm: Rung động từ máy bơm rất lớn, sử dụng mặt bích giúp giảm thiểu nguy cơ nứt gãy và hỗ trợ việc tháo bơm đi sửa chữa nhanh chóng.

2. Lắp đặt van chặn: Các loại van cổng, van bướm kích thước lớn thường chỉ có kết nối mặt bích. Lúc này, flange PPR là giải pháp duy nhất để đưa van vào đường ống nhựa.

3. Hệ thống nước nóng trung tâm: Tại các tòa nhà cao tầng, khách sạn, việc chuyển đổi từ trục ống chính sang các nhánh thiết bị đòi hỏi sự chắc chắn mà chỉ kết nối mặt bích mới đáp ứng được.

4. Công nghiệp thực phẩm: Nhờ tính chất an toàn vệ sinh của nhựa PPR, mặt bích này được dùng rộng rãi trong các dây chuyền dẫn nước sạch, nước giải khát.

Những Sai Lầm Thường Gặp Khi Sử Dụng PPR Pipe Flange

Dù là phụ kiện ưu việt, nhưng nếu lắp đặt sai cách, ppr pipe vẫn có thể gây ra những sự cố nghiêm trọng:

• Lệch tiêu chuẩn (Mismatch): Cố tình lắp mặt bích tiêu chuẩn DIN vào van tiêu chuẩn ANSI bằng cách doa rộng lỗ bulong. Điều này làm yếu kết cấu mặt bích và dẫn đến mất an toàn.

• Quên hoặc đặt sai gioăng: Không có gioăng cao su hoặc dùng gioăng quá mỏng sẽ khiến nước rò rỉ ngay khi test áp.

• Siết bulong không đều: Việc siết chặt một bên trước sẽ làm mặt bích bị vênh, gây ứng suất cục bộ dẫn đến nứt cổ mặt bích nhựa.

• Quá nhiệt khi hàn: Hàn nhựa PPR quá lâu làm lòng ống bị hẹp lại (choke), giảm lưu lượng nước và làm yếu điểm nối.

Hướng Dẫn Lắp Đặt PPR Pipe Flange Đúng Kỹ Thuật

Để đảm bảo mối nối bền vững trọn đời theo công trình, hãy tuân thủ quy trình 4 bước sau:

• Bước 1 - Hàn nhiệt: Làm sạch đầu ống và mặt bích. Nung chảy cả hai bằng máy hàn trong thời gian quy định, sau đó kết nối và giữ cố định cho đến khi nguội hẳn.

• Bước 2 - Đặt gioăng: Đưa gioăng làm kín vào giữa hai mặt bích. Đảm bảo gioăng sạch, không bị rách hoặc vặn xoắn.

• Bước 3 - Căn chỉnh: Đưa các lỗ bulong về vị trí đối xứng. Luồn tất cả bulong vào vị trí trước khi bắt đầu siết.

• Bước 4 - Siết lực: Siết đai ốc theo hình chữ X (đối xứng). Tăng dần lực siết đều cho tất cả các con ốc để mặt phẳng ép xuống đồng nhất.

FAQ: Câu Hỏi Thường Gặp Về PPR Pipe

1. PPR pipe flange có chịu được nước nóng không?

Hoàn toàn có thể. Nhựa PPR được thiết kế để chịu nhiệt độ liên tục lên đến 70-80°C và chịu tải tức thời lên đến 95°C, rất lý tưởng cho các hệ thống nước nóng.

2. Có thể dùng flange PPR cho hệ thống khí nén không?

Có, nhưng cần kiểm tra kỹ cấp áp suất (PN). Thông thường, với khí nén, nên ưu tiên các loại mặt bích có cấp áp suất PN20 để đảm bảo an toàn tuyệt đối.

3. Nên chọn vòng đệm inox hay thép mạ kẽm?

Nếu lắp đặt ngoài trời hoặc môi trường có độ ẩm cao (như tầng hầm, gần biển), bạn nên chọn inox 304 để tránh gỉ sét gây kẹt bulong sau này.

4. Tuổi thọ của mặt bích PPR là bao lâu?

Nếu được lắp đặt đúng kỹ thuật và hoạt động trong điều kiện áp suất/nhiệt độ tiêu chuẩn, tuổi thọ của ppr pipe có thể lên tới trên 50 năm.

5. Tại sao mặt bích của tôi bị rò rỉ dù đã siết rất chặt?

Nguyên nhân thường là do mặt bích bị vênh hoặc gioăng bị lệch. Việc siết quá chặt đôi khi còn làm gioăng bị biến dạng, thoát ra khỏi vị trí làm kín.

Kết Luận

Việc sử dụng ppr pipe không chỉ là một yêu cầu kỹ thuật mà còn là giải pháp giúp nâng tầm chất lượng và sự chuyên nghiệp cho công trình của bạn. Với khả năng kết nối linh hoạt, độ bền cao và tính thẩm mỹ, mặt bích PPR chính là câu trả lời hoàn hảo cho mọi vấn đề rò rỉ tại điểm nối thiết bị.

Để đảm bảo hệ thống vận hành ổn định và tránh những rủi ro không đáng có, hãy lựa chọn các sản phẩm mặt bích đạt chuẩn và tuân thủ nghiêm ngặt quy trình lắp đặt kỹ thuật ppr pipe flange.
