PAN Check Valve: Cấu Tạo, Phân Loại, Thông Số Kỹ Thuật Và Ứng Dụng

Trong các hệ thống đường ống công nghiệp và dân dụng, hiện tượng chảy ngược lưu chất không chỉ gây tổn thất áp suất mà còn dễ dẫn đến hiện tượng va đập thủy lực (búa nước), gây hư hỏng nghiêm trọng cho máy bơm và van chặn. Sự xuất hiện của pan check valve (van một chiều PAN) đã giải quyết hiệu quả rủi ro này nhờ cơ chế đóng mở tự động thông minh. Việc nắm vững cấu tạo, thông số kỹ thuật cũng như cách lựa chọn thiết bị phù hợp sẽ giúp các kỹ sư và chủ đầu tư tối ưu hóa chi phí vận hành, đồng thời bảo vệ toàn bộ hạ tầng đường ống an toàn, bền bỉ.

PAN Check Valve Là Gì?

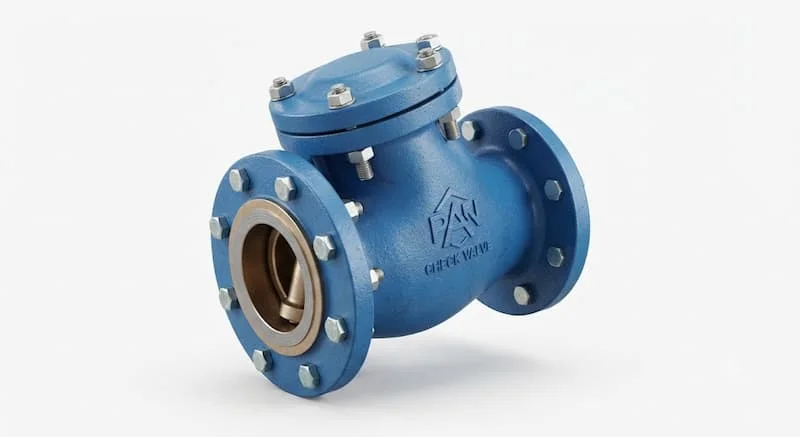

Van một chiều PAN là van một chiều của thương hiệu PAN, được thiết kế để chỉ cho phép lưu chất đi theo một hướng và tự động ngăn dòng chảy ngược khi áp suất giảm hoặc đảo chiều. Thiết bị được sử dụng rộng rãi trong hệ thống cấp nước, HVAC, PCCC, xử lý nước và các đường ống công nghiệp.

Dòng sản phẩm van một chiều này vận hành hoàn toàn tự động dựa trên áp lực dòng chảy mà không cần tác động ngoại lực hay điều khiển điện. Khi lưu chất di chuyển theo đúng chiều thiết kế, áp lực sẽ thắng lực cản của đĩa van và đẩy van mở ra. Ngược lại, khi dòng chảy ngắt hoặc có xu hướng dội ngược, đĩa van sẽ lập tức hồi vị và bị bịt kín nhờ chính áp lực ngược đó.

Cấu Tạo Và Nguyên Lý Hoạt Động Của van một chiều PAN

Để đảm bảo độ kín tuyệt đối và khả năng phản hồi tức thì trước những thay đổi áp suất, van một chiều PAN được chế tạo chính xác với các bộ phận cơ khí tối ưu:

Cấu tạo chi tiết

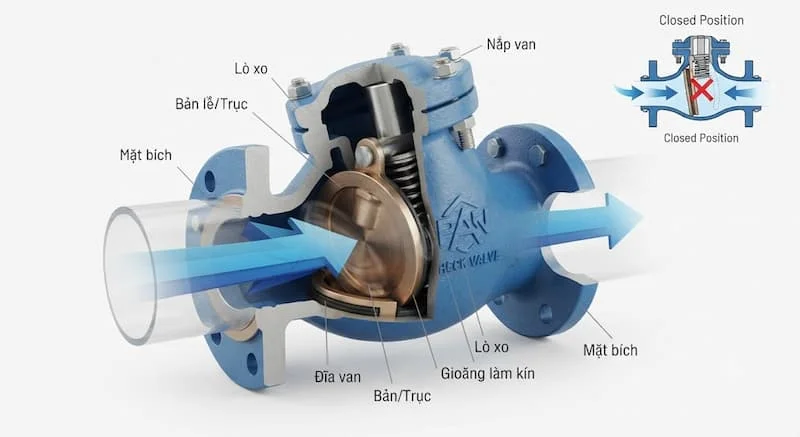

• Thân van (Body): Phần khung vỏ đúc từ gang, inox, thép hoặc đồng, chịu áp lực và bảo vệ chi tiết bên trong.

• Đĩa van (Disc): Bộ phận trực tiếp chặn hoặc mở dòng chảy, được thiết kế định hình để tối ưu hóa lưu lượng.

• Trục van & Bản lề / Lò xo: Giữ định vị đĩa van và hỗ trợ cơ cấu xoay lật hoặc trượt tịnh tiến.

• Gioăng làm kín (Seat/Gasket): Lớp đệm cao su EPDM, NBR, Viton hoặc kim loại gia công chính xác nhằm chống rò rỉ.

• Nắp van (Bonnet): Phần nắp tháo lắp linh hoạt phục vụ cho công tác kiểm tra, vệ sinh và bảo trì nội bộ van.

• Kiểu kết nối: Phần chân van được gia công ren tiêu chuẩn, mặt bích chịu lực hoặc dạng kẹp kẹp bích (Wafer).

Nguyên lý hoạt động trong hệ thống máy bơm

Xét trong hệ thống máy bơm cấp nước thực tế, nguyên lý của van diễn ra theo 3 trạng thái chính:

1. Dòng chảy thuận (Bơm chạy): Máy bơm vận hành tạo áp lực dòng chảy lớn hơn áp lực đóng van, đẩy đĩa van mở ra cho nước đi qua.

2. Dòng chảy dừng (Bơm ngắt): Lực đẩy từ máy bơm biến mất, đĩa van bắt đầu tự động di chuyển về vị trí ghế van nhờ trọng lực hoặc lực nén lò xo.

3. Áp lực ngược (Dòng chảy dội lại): Cột nước phía trên dội ngược xuống sẽ ép chặt đĩa van vào gioăng làm kín, khóa chặt đường ống và ngăn hoàn toàn dòng chảy ngược gây hại cho buồng bơm.

Phân Loại van một chiều PAN Phổ Biến

Thương hiệu PAN cung cấp dải sản phẩm vô cùng đa dạng nhằm đáp ứng chính xác yêu cầu vận hành của từng loại đường ống:

Phân loại theo cơ cấu đóng mở

• Swing Check Valve (Van một chiều lá lật): Đĩa van gắn trên bản lề xoay lật góc 90 độ, cản dòng rất thấp, phù hợp hệ thống nước lưu lượng lớn.

• Lift Check Valve (Van một chiều dạng nâng): Đĩa van trượt tịnh tiến lên xuống theo trục đứng, khả năng làm kín cực tốt, thường dùng cho hơi nóng, khí nén.

• Wafer Check Valve (Van một chiều kẹp bích): Thiết kế siêu mỏng, kẹp trực tiếp giữa hai mặt bích, giúp tiết kiệm không gian lắp đặt.

• Dual Plate Check Valve (Van một chiều cánh bướm): Gồm hai nửa đĩa van gấp gọn nhờ lò xo trung tâm, giảm hiện tượng va đập thủy lực hiệu quả.

• Silent Check Valve (Van một chiều chống ồn): Sử dụng lò xo trợ lực giúp đóng tức thì trước khi dòng chảy đảo chiều, triệt tiêu tiếng ồn búa nước.

• Spring Check Valve (Van một chiều lò xo): Đĩa van được tích hợp lò xo chịu lực, có thể lắp đặt linh hoạt ở cả phương ngang lẫn phương đứng.

Phân loại theo kiểu kết nối và vật liệu

• Kiểu kết nối: Kết nối ren (thuận tiện cho size nhỏ DN15–DN50), kết nối mặt bích (chịu áp lực lớn từ DN50–DN600) và dạng Wafer kẹp gọn.

• Vật liệu chế tạo: Gang đúc, gang dẻo (kinh tế cho nước sạch); Đồng (nhỏ gọn, chống ăn mòn); Inox 304/316 (chịu hóa chất, nước biển, thực phẩm) và Thép (chịu áp suất cùng nhiệt độ vượt trội).

Thông Số Kỹ Thuật Quan Trọng

Khi tra cứu catalogue thiết bị, người dùng cần nắm vững các chỉ số kỹ thuật tiêu chuẩn của van một chiều PAN:

• Kích cỡ danh nghĩa (Size): Dải rộng từ DN15 đến DN600 (tương đương 1/2" đến 24").

• Cấp áp suất làm việc: Sản xuất theo các chuẩn phổ biến như PN10, PN16, JIS 10K, ANSI 150.

• Dải nhiệt độ chịu đựng: Tùy thuộc vật liệu thân và gioăng (thường từ -10°C đến 180°C đối với van inox/PTFE).

• Vật liệu chi tiết:

  • Thân van: FC200 (Gang), FCD450 (Gang dẻo), CF8 (Inox 304), CF8M (Inox 316), A216 WCB (Thép).

  • Đĩa van: SUS304, SUS316, Gang bọc cao su.

  • Gioăng làm kín: EPDM, NBR, PTFE hoặc Kim loại chống ăn mòn (Metal to Metal).

• Tiêu chuẩn thiết kế & Thử nghiệm: Tuân thủ các tiêu chuẩn quốc tế như BS, DIN, JIS, API.

So Sánh van một chiều PAN Với Các Thương Hiệu Khác

Để đánh giá vị thế của sản phẩm trên thị trường, bảng so sánh dưới đây cung cấp góc nhìn tổng quan giữa PAN và các đối thủ:

Vì Sao van một chiều PAN Được Đánh Giá Cao?

Thương hiệu này được đông đảo kỹ sư công trình lựa chọn nhờ sở hữu những ưu điểm vận hành thực tế:

• Khả năng đóng mở ổn định: Cơ cấu đĩa van được tính toán động lực học giúp phản hồi linh hoạt, ngăn hiện tượng rò rỉ lưu chất.

• Tối ưu hóa dòng chảy: Thiết kế khoang van mượt mà, giảm thiểu tối đa sự sụt giảm áp suất (head loss) trong quá trình lưu thông.

• Độ bền và khả năng chống ăn mòn: Vật liệu đạt chuẩn giúp van chịu được tác động của môi trường làm việc khắc nghiệt và hóa chất nhẹ.

• Đa dạng chuẩn kết nối: Dễ dàng tích hợp vào mọi hệ thống đường ống theo tiêu chuẩn JIS, DIN hay ANSI.

• Chi phí bảo trì thấp: Cấu tạo đơn giản, dễ dàng tháo lắp kiểm tra nắp van mà không cần cắt dỡ toàn bộ tuyến ống.

Van một chiều PAN Được Sử Dụng Trong Những Hệ Thống Nào?

Nhờ dải sản phẩm rộng, van một chiều PAN có mặt ở hầu hết các công trình kỹ thuật quan trọng:

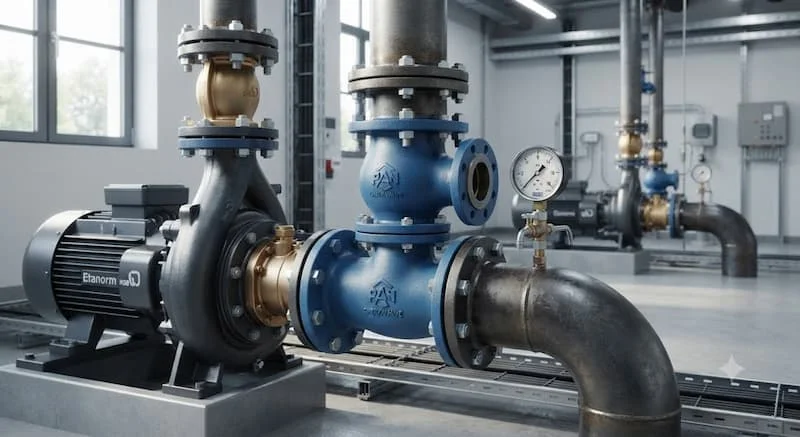

• Hệ thống cấp thoát nước: Lắp đặt tại các trạm bơm cấp nước sinh hoạt, xử lý nước thải tòa nhà cao tầng và chung cư.

• Hệ thống Phòng cháy chữa cháy (PCCC): Đặt ở đầu ra bơm PCCC, ngăn nước từ mạng lưới dội ngược về bơm.

• Hệ thống HVAC & Chiller: Duy trì hướng dòng chảy của nước lạnh hoặc nước nóng trong các vòng tuần hoàn điều hòa trung tâm.

• Hệ thống hơi nóng & Khí nén: Sử dụng các dòng Lift Check Valve chịu nhiệt để bảo vệ nồi hơi và máy nén khí.

• Nhà máy công nghiệp: Dùng trong ngành dầu khí, hóa chất, sản xuất giấy, dệt nhuộm và chế biến thực phẩm.

Những Sai Lầm Khi Chọn Và Lắp Đặt van một chiều PAN

Một sai sót nhỏ trong khâu chọn lựa hoặc thi công có thể khiến thiết bị hoạt động không đúng chức năng, dẫn đến hỏng hóc toàn tuyến:

• Chọn sai cấp áp suất: Lắp van chuẩn PN10 cho đường ống vận hành ở áp suất PN16 làm nứt vỡ thân van.

• Lắp ngược chiều dòng chảy: Không chú ý mũi tên hướng dẫn trên thân van khiến lưu chất bị chặn hoàn toàn.

• Sai tiêu chuẩn mặt bích: Lựa chọn van chuẩn mặt bích JIS 10K ghép nối với mặt bích ANSI 150 khiến các lỗ bulông không trùng khớp.

• Chọn sai chủng loại cho vị trí lắp: Dùng van lá lật thông thường cho tuyến ống đứng chảy từ trên xuống (hiệu quả đóng van sẽ rất kém).

• Bỏ qua đặc tính môi chất: Dùng van thân gang gioăng NBR cho hóa chất ăn mòn mạnh làm mủn gioăng và rò rỉ lưu chất.

Checklist Chọn van một chiều PAN Phù Hợp

Hãy áp dụng các bước kiểm tra tiêu chuẩn dưới đây để lựa chọn thiết bị chính xác nhất cho công trình:

• Xác định rõ loại lưu chất (Nước sạch, nước thải, hơi nóng, khí nén hay hóa chất).

• Chọn kích thước danh nghĩa DN của van khớp hoàn toàn với đường kính ống.

• Xác định áp suất vận hành tối đa (PN10, PN16, Class 150...).

• Kiểm tra nhiệt độ môi chất để chọn vật liệu làm kín (EPDM, Viton hay PTFE).

• Xác định vị trí và hướng lắp đặt (Ống ngang hay ống đứng) để chọn dòng van thích hợp (Lá lật, lò xo hay cánh bướm).

• Kiểm tra tiêu chuẩn mặt bích kết nối của hệ thống có sẵn.

• Chọn vật liệu thân van (Gang, Inox, Thép) phù hợp ngân sách và yêu cầu ăn mòn.

Lưu Ý Khi Lắp Đặt Và Bảo Dưỡng

Đảm bảo độ bền lâu dài cho thiết bị bằng việc thực hiện đúng các thao tác kỹ thuật sau:

1. Kiểm tra hướng mũi tên: Luôn lắp van sao cho chiều mũi tên đúc nổi trên thân trùng khớp với chiều di chuyển thực tế của lưu chất.

2. Làm sạch đường ống: Vệ sinh sạch xỉ hàn, cát bụi bám bên trong ống trước khi lắp đặt để tránh rác kẹt vào đĩa van.

3. Khoảng cách lắp đặt: Đặt van cách đầu ra máy bơm hoặc đoạn ngoặt tối thiểu 5 lần đường kính ống để dòng chảy ổn định.

4. Bảo dưỡng định kỳ: Kiểm tra van định kỳ từ 6 đến 12 tháng/lần; vệ sinh lòng van và thay thế gioăng làm kín nếu thấy có dấu hiệu lão hóa.

Câu Hỏi Thường Gặp

Van một chiều PAN là gì?

Van một chiều PAN là dòng van một chiều chất lượng cao mang thương hiệu PAN, có chức năng tự động cho phép lưu chất chảy theo một chiều và ngăn chặn hiện tượng chảy ngược.

PAN Check Valve dùng cho môi chất nào?

Thiết bị có thể vận hành hiệu quả với nước sạch, nước thải, khí nén, hơi nóng, dầu và nhiều loại hóa chất tùy thuộc vào vật liệu đúc thân và gioăng làm kín.

PAN Check Valve có những kiểu kết nối nào?

Sản phẩm được chế tạo với đầy đủ các kiểu kết nối thông dụng gồm nối ren, nối mặt bích và dạng kẹp kẹp bích (Wafer).

Nên chọn van một chiều PAN bằng gang hay inox?

Nên chọn van thân gang cho hệ thống nước sạch, PCCC để tối ưu chi phí. Ngược lại, nên ưu tiên van inox cho các môi trường có tính ăn mòn, thực phẩm, hóa chất hoặc nước biển.

Bao lâu nên thực hiện bảo dưỡng van?

Nên kiểm tra định kỳ từ 6 đến 12 tháng/lần tùy thuộc vào tần suất làm việc và mức độ sạch của lưu chất trong hệ thống.

Lựa Chọn PAN Check Valve Phù Hợp Giúp Hệ Thống Vận Hành An Toàn

Thiết bị pan check valve đóng vai trò cực kỳ quan trọng trong việc bảo vệ hạ tầng đường ống, ngăn ngừa các sự cố va đập thủy lực và duy trì tính liên tục cho toàn bộ dây chuyền sản xuất. Lựa chọn đúng chủng loại, kích thước và thông số kỹ thuật sẽ giúp doanh nghiệp tiết kiệm đáng kể chi phí sửa chữa và hạn chế thời gian dừng máy ngoài kế hoạch.
