Galvanized Flange: Giải pháp chống ăn mòn hiệu quả và tối ưu chi phí cho hệ thống đường ống

Trong quá trình vận hành hệ thống đường ống công nghiệp, rò rỉ tại các điểm kết nối luôn là nỗi ám ảnh đối với các kỹ sư bảo trì. Một trong những nguyên nhân phổ biến nhất dẫn đến tình trạng này chính là sự ăn mòn điện hóa tại vị trí mặt bích, nơi tiếp xúc trực tiếp với môi trường khắc nghiệt nhưng lại không có lớp bảo vệ tương xứng. Việc chọn sai loại phụ kiện hoặc sử dụng mặt bích thép đen thông thường trong môi trường độ ẩm cao sẽ khiến tuổi thọ hệ thống giảm sút nghiêm trọng. Chính vì vậy, flange (mặt bích mạ kẽm) đã trở thành giải pháp cứu cánh nhờ khả năng cân bằng hoàn hảo giữa độ bền và chi phí. Tuy nhiên, để khai thác tối đa sức mạnh của loại phụ kiện này, chúng ta cần hiểu rõ bản chất kỹ thuật thay vì chỉ nhìn vào lớp vỏ sáng bóng bên ngoài.

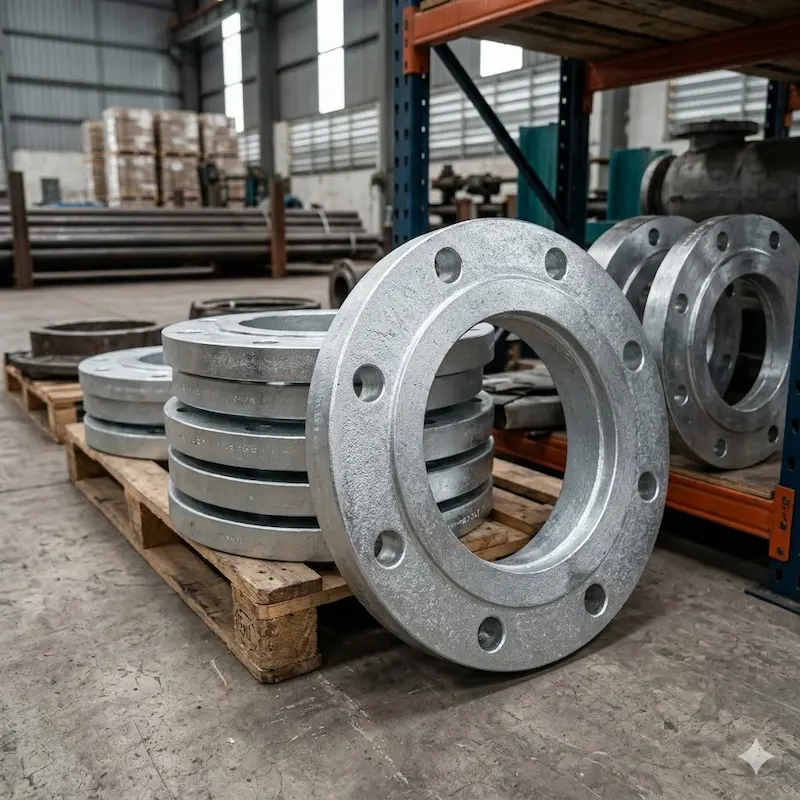

Galvanized flange là gì? Định nghĩa và các phương pháp mạ phổ biến

Galvanized thực chất là các mặt bích bằng thép carbon sau khi gia công cơ khí hoàn thiện sẽ được phủ một lớp kẽm bên ngoài để bảo vệ lõi thép khỏi các tác nhân gây oxy hóa. Đây là một bước cải tiến quan trọng giúp nâng cấp khả năng chịu đựng của thép thường mà không cần tiêu tốn quá nhiều chi phí như việc sử dụng thép không gỉ (Inox). Cần lưu ý rằng, mặt bích mạ kẽm không phải là một loại vật liệu đồng nhất như Inox, mà là một cấu trúc lưỡng kim gồm lõi thép chịu lực và vỏ kẽm chống ăn mòn.

Hiện nay, thị trường cung cấp hai dòng flange chính dựa trên phương pháp mạ:

• Mạ kẽm nhúng nóng (Hot-dip galvanized): Mặt bích được nhúng hoàn toàn vào bể kẽm nóng chảy ở nhiệt độ khoảng 450°C. Phương pháp này tạo ra lớp mạ dày, liên kết hóa học bền chặt với bề mặt thép, cực kỳ thích hợp cho các ứng dụng ngoài trời hoặc môi trường công nghiệp nặng.

• Mạ kẽm điện phân (Electro-galvanized): Sử dụng dòng điện để kết tủa lớp kẽm mỏng lên bề mặt. Loại này có độ thẩm mỹ cao, bề mặt mịn nhưng lớp bảo vệ mỏng hơn, thường chỉ dùng cho các hệ thống trong nhà hoặc nơi có mức độ ăn mòn thấp.

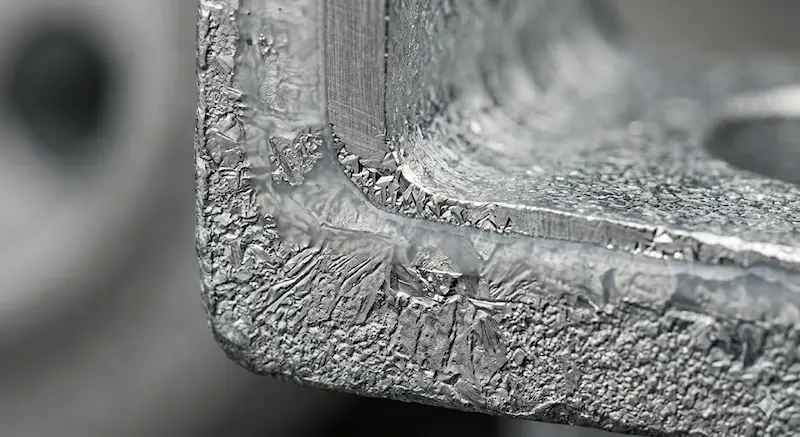

Nguyên lý chống ăn mòn của lớp mạ kẽm trên mặt bích

Tại sao một lớp phủ mỏng lại có thể bảo vệ khối thép nặng nề trước sự tàn phá của thời gian? Bí mật nằm ở cơ chế bảo vệ kép của flange. Đầu tiên là lớp bảo vệ vật lý: lớp kẽm tạo ra một màng ngăn cách tuyệt đối, không cho oxy và độ ẩm tiếp xúc trực tiếp với bề mặt thép, từ đó ngăn chặn quá trình hình thành oxit sắt (gỉ sét).

Thứ hai, và cũng là quan trọng nhất, chính là hiệu ứng bảo vệ hy sinh (sacrificial protection). Theo thang điện hóa, kẽm là kim loại hoạt động mạnh hơn sắt. Khi có vết trầy xước trên bề mặt khiến lõi thép bị lộ ra, lớp kẽm xung quanh sẽ tự "hy sinh" bằng cách bị ăn mòn trước để bảo vệ vùng thép hở đó. Chính nhờ cơ chế tự chữa lành này mà các loại mặt bích mạ kẽm có tuổi thọ cao hơn gấp nhiều lần so với thép thường, ngay cả khi lớp mạ bị va đập trong quá trình lắp đặt.

Phân loại flange theo kết nối và tiêu chuẩn kỹ thuật

Để hệ thống vận hành trơn tru, việc lựa chọn đúng kiểu dáng flange là điều tiên quyết. Tùy vào yêu cầu kỹ thuật của đường ống, người ta phân loại như sau:

• Slip-on Flange (Bích rỗng): Dễ lắp đặt, dùng cho các hệ thống áp lực thấp.

• Weld Neck Flange (Bích cổ cao): Có phần cổ dài để hàn trực tiếp vào ống, chịu được áp lực và nhiệt độ cực cao, giảm thiểu ứng suất tập trung tại mối hàn.

• Blind Flange (Bích mù): Dùng để bịt đầu ống hoặc các lỗ chờ, giúp ngăn chặn dòng chảy tại các vị trí cần bảo trì.

• Threaded Flange (Bích ren): Kết nối bằng ren, không cần hàn, phù hợp cho các vị trí dễ cháy nổ hoặc khó thi công bằng nhiệt.

Về tiêu chuẩn, sản phẩm phải tuân thủ các hệ quy chiếu quốc tế như ANSI/ASME (Mỹ), DIN (Đức) hay JIS (Nhật Bản). Việc đồng bộ hóa tiêu chuẩn giữa mặt bích, van và thiết bị là yếu tố sống còn để đảm bảo độ kín khít cho hệ thống.

Thông số kỹ thuật chi tiết của flange

Khi đặt mua hoặc thiết kế hệ thống có sử dụng flange, bạn cần đặc biệt lưu ý đến các chỉ số kỹ thuật sau để tránh sai sót gây lãng phí:

1. Kích thước định danh (DN hoặc Inch): Phổ biến từ DN15 đến DN1000.

2. Cấp áp lực (Pressure Class): Các mức phổ biến như Class 150, 300, 600... hoặc PN10, PN16 theo tiêu chuẩn châu Âu. Nếu chọn cấp áp lực thấp hơn áp suất vận hành, mặt bích có thể bị biến dạng dẫn đến rò rỉ lưu chất.

3. Vật liệu nền: Thường là thép carbon mác A105 hoặc Q235.

4. Độ dày lớp mạ: Đây là chỉ số quyết định tuổi thọ của sản phẩm. Lớp mạ kẽm nhúng nóng tiêu chuẩn thường dao động từ 50 đến 85 micron. Độ dày lớp mạ càng lớn, thời gian chống chọi với sự ăn mòn của môi trường càng dài. Tuy nhiên, lớp mạ quá dày ở các vị trí ren hoặc lỗ bulong có thể gây khó khăn cho việc lắp ráp nếu không được kiểm soát dung sai tốt.

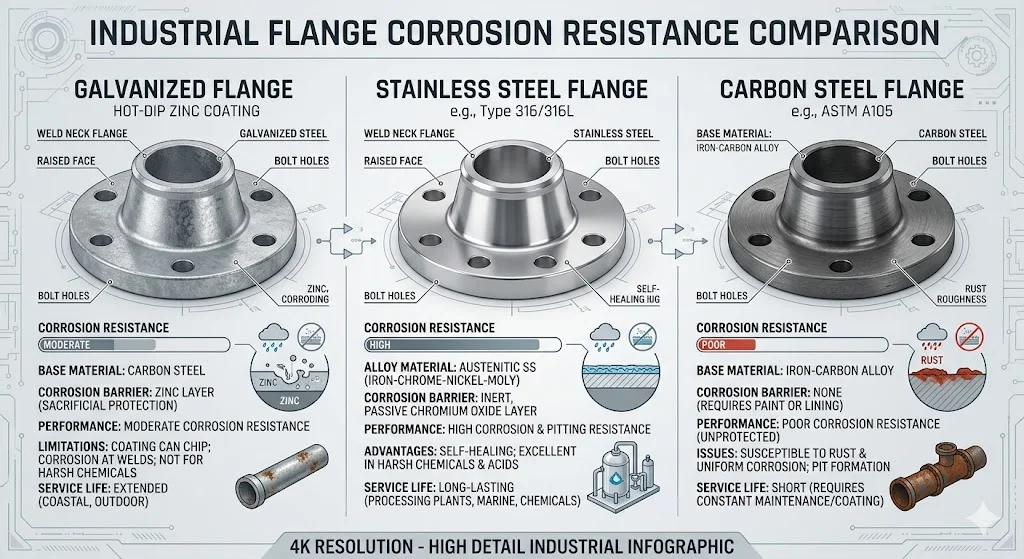

So sánh galvanized flange với mặt bích Inox và thép thường

Trong bài toán tối ưu chi phí, không phải lúc nào vật liệu đắt tiền nhất cũng là lựa chọn tốt nhất. Hãy cùng xem xét bảng so sánh dưới đây:

Insight chuyên gia: Nếu hệ thống của bạn chỉ dẫn nước sạch, nước thải hoặc khí nén ở môi trường ngoài trời thông thường, flange là lựa chọn thông minh nhất. Nó mang lại hiệu quả chống gỉ tương đương Inox trong điều kiện này nhưng với mức chi phí chỉ bằng một phần nhỏ. Chỉ nên dùng Inox khi môi trường có tính axit mạnh hoặc yêu cầu vệ sinh an toàn thực phẩm khắt khe.

Ứng dụng thực tế:  flange hiện diện ở đâu?

Nhờ đặc tính bền bỉ và giá thành hợp lý, flange là linh kiện không thể thiếu trong các công trình hạ tầng:

• Hệ thống Cấp thoát nước & Xử lý nước thải: Chống lại sự ăn mòn từ môi trường nước ẩm ướt liên tục.

• Hệ thống Phòng cháy chữa cháy (PCCC): Đảm bảo mặt bích không bị gỉ sét theo thời gian, giúp hệ thống luôn trong trạng thái sẵn sàng hoạt động khi có sự cố.

• Hệ thống Điều hòa không khí (HVAC): Dùng cho các đường ống nước ngưng hoặc tháp giải nhiệt đặt trên mái tòa nhà, nơi tiếp xúc trực tiếp với nắng mưa.

• Hạ tầng đô thị: Các cột đèn chiếu sáng, lan can cầu và hệ thống ống dẫn cáp ngầm đều ưu tiên sử dụng mặt bích mạ kẽm để giảm chi phí bảo trì định kỳ.

Sai lầm thường gặp khi sử dụng mặt bích mạ kẽm

Một hệ thống sử dụng flange vẫn có thể thất bại nếu người dùng mắc phải các sai lầm sau:

1. Sử dụng trong môi trường hóa chất mạnh: Lớp kẽm sẽ bị hòa tan rất nhanh trong axit hoặc kiềm nồng độ cao. Trong trường hợp này, lớp kẽm không còn tác dụng bảo vệ mà ngược lại còn làm nhiễm bẩn lưu chất.

2. Bỏ qua việc kiểm tra độ dày lớp mạ: Nhiều nhà cung cấp trà trộn hàng mạ điện thay cho mạ nhúng nóng để trục lợi. Hàng mạ điện sẽ gỉ sét chỉ sau 1-2 năm ngoài trời.

3. Không chú trọng bảo trì vị trí mối hàn: Sau khi hàn mặt bích mạ kẽm vào ống, nhiệt độ cao sẽ làm cháy lớp kẽm tại khu vực mối hàn. Nếu không sơn bù kẽm lạnh tại điểm này, gỉ sét sẽ bắt đầu tấn công từ đây.

Checklist chọn mua Galvanized flange đúng kỹ thuật

Để đảm bảo mua được sản phẩm chất lượng, hãy đối chiếu với checklist sau:

•  Môi trường sử dụng: Xác định rõ là môi trường trong nhà hay ngoài trời để chọn phương pháp mạ (điện phân hay nhúng nóng).

•  Tiêu chuẩn kỹ thuật: Kiểm tra khớp nối với van và ống (ANSI, DIN hay JIS).

•  Độ dày lớp kẽm: Yêu cầu đo bằng thiết bị chuyên dụng nếu mua số lượng lớn (thường ≥ 50 micron cho nhúng nóng).

•  Kiểm tra ngoại quan: Bề mặt lớp mạ phải đều, không bị bong tróc, không có các nốt sần kẽm quá lớn gây cản trở việc lắp gasket.

•  Chứng chỉ chất lượng: Luôn yêu cầu chứng chỉ CO (Xuất xứ) và CQ (Chất lượng) đi kèm.

Hướng dẫn lắp đặt và bảo trì để tăng tuổi thọ

Việc lắp đặt đúng kỹ thuật sẽ giúp lớp bảo vệ của flange phát huy tối đa công dụng:

• Siết bulong đúng lực: Sử dụng cờ lê lực để đảm bảo lực ép lên gioăng (gasket) đều nhau, tránh làm vênh mặt bích.

• Lựa chọn Gioăng (Gasket) phù hợp: Nên dùng gioăng cao su hoặc gioăng không amiăng có độ đàn hồi tốt để bù đắp những sai số nhỏ trên bề mặt mạ.

• Hạn chế trầy xước: Trong quá trình vận chuyển và lắp đặt, tránh kéo lê mặt bích trên sàn bê tông làm bong tróc lớp mạ bảo vệ.

• Kiểm tra định kỳ: Định kỳ 6-12 tháng nên kiểm tra các điểm nối. Nếu phát hiện dấu hiệu gỉ vàng, cần vệ sinh sạch và phủ lại bằng sơn kẽm lạnh chuyên dụng.

Giải đáp thắc mắc thường gặp (FAQ)

1. Galvanized flange có bị gỉ không?

Có, kẽm chỉ là lớp bảo vệ chậm quá trình oxy hóa. Tùy điều kiện môi trường, sau 10-30 năm lớp kẽm sẽ mòn hết và thép mới bắt đầu bị gỉ.

2. Nên chọn mặt bích mạ kẽm hay mặt bích Inox cho hệ thống nước biển?

Đối với nước biển, Inox 316 là lựa chọn an toàn nhất. Mặt bích mạ kẽm nhúng nóng có thể chịu được nhưng tuổi thọ sẽ ngắn hơn đáng kể.

3. Lớp mạ kẽm dày bao nhiêu là đạt chuẩn?

Với phương pháp nhúng nóng, độ dày chuẩn thường từ 50 - 85 micron tùy vào độ dày của vật liệu nền.

4. Có thể hàn trực tiếp mặt bích mạ kẽm không?

Có thể, nhưng cần lưu ý khói hàn kẽm rất độc và cần sơn lại vị trí mối hàn sau khi hoàn thiện để chống gỉ.

Tổng kết

Việc sử dụng flange là một quyết định kỹ thuật đúng đắn nhằm bảo vệ hệ thống đường ống trước sự tàn phá của môi trường mà vẫn đảm bảo tính kinh tế cho dự án. Chọn đúng tiêu chuẩn, kiểm soát tốt chất lượng lớp mạ và tuân thủ quy trình lắp đặt sẽ giúp doanh nghiệp tiết kiệm hàng tỷ đồng chi phí sửa chữa và thay thế sau này. Hãy luôn là người tiêu dùng thông thái bằng cách ưu tiên các sản phẩm có nguồn gốc rõ ràng và thông số kỹ thuật minh bạch Galvanized flange.
