Slip on flange ansi b16 5 class 150: Thông số kỹ thuật và hướng dẫn lắp đặt chuẩn xác

Trong lĩnh vực cơ khí và xây dựng hệ thống đường ống, việc kết nối các phân đoạn ống một cách chuẩn xác là yếu tố sống còn quyết định sự an toàn của toàn bộ dự án. Một trong những tình huống gây đau đầu nhất cho đội ngũ kỹ sư chính là hiện tượng rò rỉ hoặc lệch tâm tại các điểm nối mặt bích sau khi đưa vào vận hành. Nguyên nhân cốt lõi thường không nằm ở chất lượng vật liệu mà xuất phát từ việc không hiểu rõ các tiêu chuẩn kỹ thuật, đặc biệt là tiêu chuẩn slip on flange ANSI B16.5 Class 150. Việc lựa chọn sai loại mặt bích hoặc áp dụng sai mức áp lực không chỉ dẫn đến tổn thất về kinh tế mà còn tiềm ẩn nguy cơ nứt vỡ hệ thống dưới áp suất làm việc. Bài viết này sẽ phân tích sâu về dòng mặt bích trượt phổ biến này để giúp bạn có cái nhìn chuyên gia và đưa ra quyết định mua hàng chính xác nhất.

Slip on flange ansi b16 5 class 150 là gì? Định nghĩa và tiêu chuẩn áp dụng

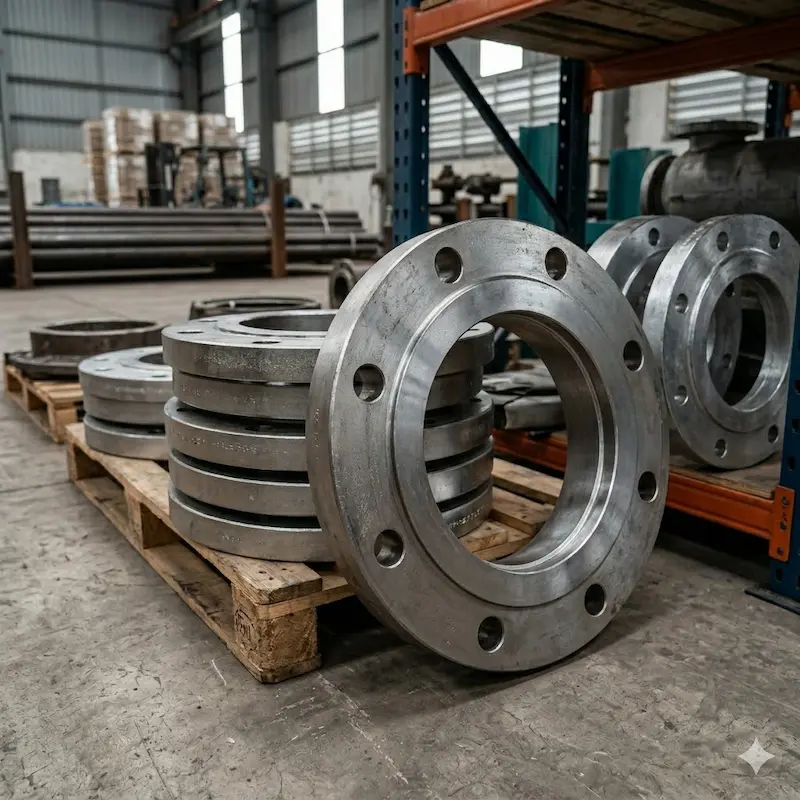

Slip on flange ANSI B16.5 Class 150 (thường gọi là mặt bích trượt) là loại mặt bích có đường kính lỗ trong lớn hơn đường kính ngoài của ống một chút, cho phép ống trượt sâu vào bên trong thân bích trước khi được cố định bằng các mối hàn. Đây là dòng phụ kiện kết nối được thiết kế để tối ưu hóa thời gian thi công và giảm thiểu chi phí vật tư so với các dòng bích cổ cao (Weld Neck).

Tiêu chuẩn ANSI B16.5 là bộ quy chuẩn khắt khe của Viện Tiêu chuẩn Quốc gia Hoa Kỳ, quy định chi tiết về kích thước, dung sai, vật liệu và phương pháp thử nghiệm áp lực. Trong khi đó, Class 150 đại diện cho định mức áp lực làm việc ở mức thấp và trung bình. Điểm mạnh lớn nhất của dòng bích này chính là sự linh hoạt: do không có phần cổ hàn dài, người thợ có thể dễ dàng điều chỉnh vị trí ống đồng tâm trước khi thực hiện các bước hàn chết, giúp giảm thiểu sai số lắp đặt tại hiện trường.

Nguyên lý hoạt động và cấu tạo đặc trưng của mặt bích trượt

Về mặt cấu tạo, slip on flange ANSI B16.5 Class 150 có thiết kế phẳng với phần gờ (hub) thấp hoặc không có gờ tùy theo kích thước. Lỗ tâm của mặt bích được gia công cực kỳ chính xác để đảm bảo ống thép có thể lồng vừa khít nhưng vẫn đủ khoảng trống cho các thao tác căn chỉnh.

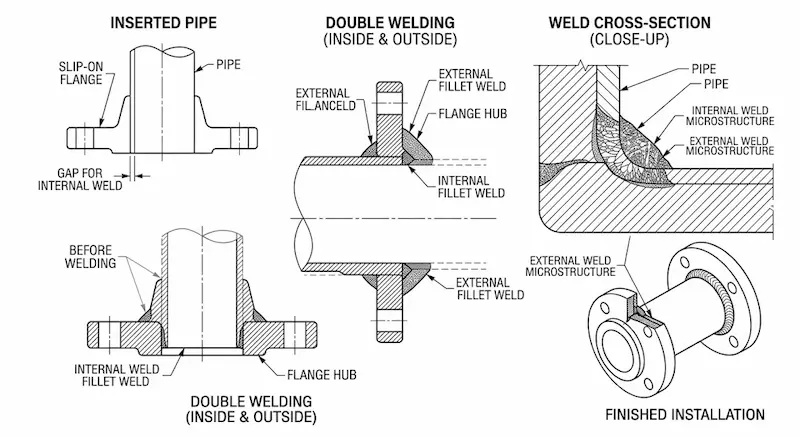

Nguyên lý hoạt động của loại mặt bích này dựa trên kỹ thuật hàn hai lớp (Double Welding). Sau khi luồn ống vào mặt bích, kỹ sư sẽ tiến hành hàn một mối hàn góc (fillet weld) ở phía ngoài phần gờ và một mối hàn góc khác ở mặt trong ngay đầu ống tiếp xúc với mặt bích.

• Hàn ngoài: Chịu lực chính và đảm bảo độ cứng vững kết cấu.

• Hàn trong: Ngăn chặn lưu chất rò rỉ vào kẽ hở giữa ống và bích, chống ăn mòn kẽ hở (crevice corrosion).

Bản chất của thiết kế trượt khiến khả năng chịu ứng suất mỏi của nó thấp hơn khoảng 1/3 so với mặt bích cổ cao, nhưng lại vượt trội về tính kinh tế và sự tiện lợi trong các hệ thống không yêu cầu áp suất cực hạn.

Thông số kỹ thuật chi tiết của slip on flange ANSI B16.5 Class 150

Để đảm bảo khả năng lắp khớp hoàn hảo với hệ thống van và máy bơm, bạn cần nắm vững các thông số hình học của slip on flange ANSI B16.5 Class 150:

• NPS (Nominal Pipe Size): Kích thước danh định của ống, tính bằng inch (từ 1/2" đến 24").

• Đường kính ngoài (OD Flange): Kích thước phủ bì của mặt bích.

• Bolt Circle (PCD): Đường kính vòng tròn tâm của các lỗ bulong.

• Số lượng và đường kính lỗ bulong: Phải tương ứng với tiêu chuẩn của thiết bị kết nối.

• Độ dày (Thickness): Quyết định độ bền cơ học của bích dưới tác động của lực siết bulong.

Tại sao Class 150 chỉ phù hợp áp lực thấp - trung bình? Theo tiêu chuẩn ANSI B16.5, Class 150 có giới hạn áp suất làm việc tối đa khoảng 285 psi (tương đương 19.6 bar) ở nhiệt độ môi trường bình thường. Khi nhiệt độ tăng lên, khả năng chịu áp lực của vật liệu thép giảm xuống. Việc sử dụng Class 150 cho các hệ thống hơi áp suất cao hoặc dầu khí tải trọng lớn là một hành vi vi phạm an toàn kỹ thuật, dễ dẫn đến hiện tượng biến dạng mặt bích hoặc đứt gãy bulong.

Phân loại slip on flange theo vật liệu và bề mặt hoàn thiện

Việc lựa chọn vật liệu cho slip on flange ANSI B16.5 Class 150 phụ thuộc hoàn toàn vào đặc tính của lưu chất chảy bên trong ống:

1. Thép Carbon (Carbon Steel - A105): Phổ biến nhất nhờ giá thành rẻ và chịu lực tốt. Thường dùng cho nước, khí nén hoặc dầu.

2. Thép không gỉ (Stainless Steel - SS304/SS316): Chống ăn mòn tuyệt đối, dùng trong ngành thực phẩm, dược phẩm hoặc hóa chất.

3. Mạ kẽm (Galvanized): Là mặt bích thép carbon được phủ lớp kẽm để chống gỉ sét cho các hệ thống ngoài trời hoặc PCCC.

Phân tích chuyên sâu: Khi nào nên dùng mạ kẽm thay vì inox? Inox 304 có giá cao gấp 3-4 lần so với thép mạ kẽm. Nếu hệ thống của bạn chỉ dẫn nước sinh hoạt hoặc hệ thống điều hòa HVAC không tiếp xúc với hóa chất mạnh, mặt bích mạ kẽm nhúng nóng là lựa chọn tối ưu hơn về mặt tài chính mà vẫn đảm bảo tuổi thọ công trình trên 15 năm.

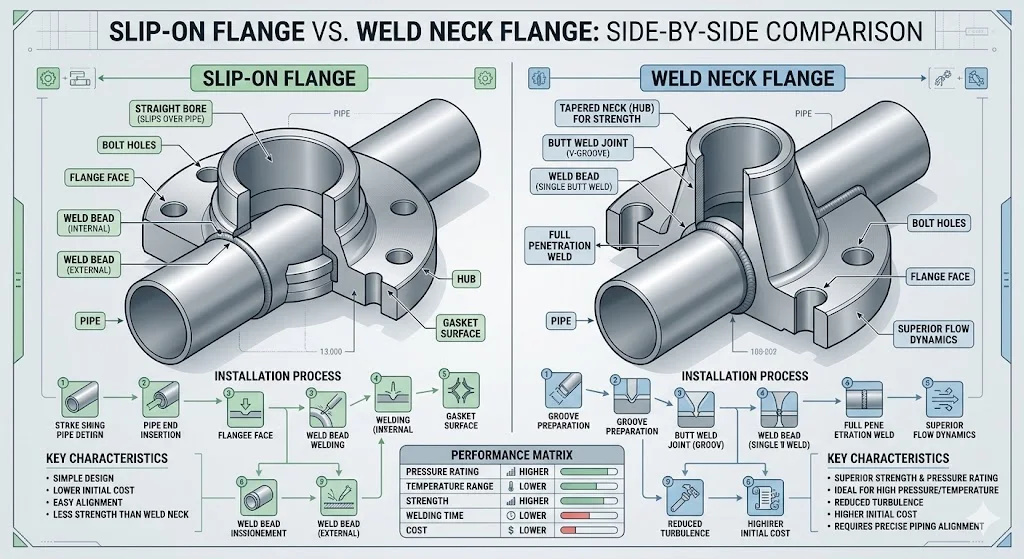

So sánh Slip on Flange với Weld Neck và Threaded Flange

Trong bài toán lựa chọn phụ kiện, mỗi loại mặt bích đều có ưu nhược điểm riêng. Dưới đây là bảng so sánh dựa trên tiêu chuẩn ANSI B16.5:

Insight chuyên gia: Slip on flange chính là "điểm ngọt" (sweet spot) cân bằng giữa chi phí và hiệu quả. Nó rẻ hơn Weld Neck vì quy trình sản xuất đơn giản hơn và tốn ít vật liệu thép hơn, đồng thời lại bền vững và kín khít hơn so với bích ren trong môi trường rung động nhẹ.

Ứng dụng thực tế: Khi nào nên ưu tiên slip on flange ANSI B16.5 Class 150?

Nhờ đặc tính dễ lắp và giá thành hợp lý, slip on flange ANSI B16.5 Class 150 được ứng dụng rộng rãi trong:

• Hệ thống xử lý nước: Dẫn nước sạch, nước thải tại các nhà máy hoặc khu dân cư.

• Hệ thống HVAC: Đường ống chiller, nước nóng trung tâm trong các tòa nhà cao tầng.

• Hệ thống PCCC: Các đường ống nhánh cấp nước cho đầu phun sprinkler.

• Công nghiệp nhẹ: Các nhà máy dệt may, thực phẩm, nơi áp suất vận hành thường dưới 10 bar.

Lưu ý quan trọng: Bạn chỉ nên dùng loại bích này khi hệ thống không có sự thay đổi nhiệt độ đột ngột (thermal shock) và không có hiện tượng rung lắc mạnh, vì mối hàn góc của bích trượt dễ bị mỏi hơn so với mối hàn đối đầu của bích cổ cao.

Những sai lầm chết người khi sử dụng mặt bích trượt

Nhiều dự án gặp sự cố không đáng có do mắc phải các lỗi sau:

1. Dùng sai áp lực: Ép hệ thống Class 150 làm việc ở áp suất của Class 300.

2. Hàn không đúng kỹ thuật: Chỉ hàn lớp ngoài mà bỏ qua lớp trong, khiến lưu chất len lỏi vào kẽ hở và gây ăn mòn làm thủng ống từ bên trong.

3. Chọn sai kích thước ống: Sử dụng ống có dung sai đường kính ngoài quá lớn khiến ống không chui lọt qua lỗ bích, dẫn đến việc phải mài mòn làm mỏng thành bích.

4. Không kiểm tra tiêu chuẩn: Mua phải các loại bích "phi tiêu chuẩn" có độ dày mỏng hơn quy định của ANSI B16.5 để tiết kiệm chi phí, dẫn đến rủi ro nứt bích khi siết bulong.

Checklist chọn mua slip on flange chuẩn kỹ thuật

Để không mua nhầm hàng kém chất lượng, hãy áp dụng checklist sau:

•  Xác định áp lực vận hành: Phải đảm bảo áp lực hệ thống < 285 psi (ở 38°C).

•  Đúng chuẩn Slip on flange ansi b16 5 class 150: Yêu cầu nhà cung cấp xác nhận độ dày và kích thước lỗ bulong theo đúng bảng tiêu chuẩn.

•  Vật liệu phù hợp: Kiểm tra chứng chỉ vật liệu (MTR) xem có đúng mác thép A105 hoặc SS304 hay không.

•  Kiểm tra ngoại quan: Bề mặt bích phải phẳng (không cong vênh), các lỗ bulong được khoan đều, không có gờ kim loại thừa.

•  Kích thước lỗ trong: Phải lớn hơn OD ống thực tế khoảng 1-2mm để trượt vào dễ dàng.

Hướng dẫn lắp đặt đúng kỹ thuật (Kinh nghiệm thực chiến)

Việc lắp đặt Slip on flange ansi 5 class 150 cần tuân thủ 4 bước "vàng":

1. Căn chỉnh: Luồn bích vào ống, sử dụng thước vuông để đảm bảo mặt bích vuông góc tuyệt đối với trục ống.

2. Hàn điểm: Chấm các mối hàn tạm để cố định vị trí, kiểm tra lại độ đồng tâm trước khi hàn toàn bộ.

3. Hàn 2 lớp: Tiến hành hàn góc cả phía trước và phía sau mặt bích. Khoảng cách từ đầu ống đến mặt bích phía trong thường bằng độ dày thành ống để tránh cản trở dòng chảy.

4. Siết bulong: Luôn siết theo sơ đồ đối xứng (hình sao) để lực ép lên gioăng (gasket) đều nhất, tránh hiện tượng lệch mặt bích gây rò rỉ.

Giải đáp thắc mắc thường gặp (FAQ)

1. Slip on flange khác gì weld neck?

Weld neck có cổ dài được hàn đối đầu với ống, chịu lực tốt hơn và dùng cho áp lực cao. Slip on lồng vào ống và hàn góc, rẻ hơn và dễ lắp hơn.

2. Class 150 chịu được áp suất bao nhiêu?

Trong điều kiện chuẩn (nhiệt độ thường), nó chịu được khoảng 150 - 285 psi tùy theo vật liệu. Khi nhiệt độ tăng, khả năng chịu áp sẽ giảm.

3. Có dùng Slip on flange ansi b16 5 class 150 trượt cho hệ thống hơi được không?

Có thể dùng cho hệ thống hơi áp thấp (Low-pressure steam). Với hơi áp cao hoặc nhiệt độ trên 400°C, tiêu chuẩn khuyến cáo dùng bích Weld Neck.

4. Có cần hàn cả mặt trong của bích không?

Bắt buộc phải hàn cả hai phía để đảm bảo độ kín khít và tăng cường độ bền kết cấu cho mối nối.

Tổng kết

Mặt bích slip on flange B16.5 Class 150 là giải pháp kết nối hoàn hảo cho những hệ thống yêu cầu sự linh hoạt, dễ lắp đặt và tiết kiệm ngân sách. Tuy nhiên, ranh giới giữa một công trình bền bỉ và một thảm họa kỹ thuật nằm ở việc bạn có tuân thủ đúng tiêu chuẩn ANSI B16.5 hay không. Việc chọn đúng vật liệu, hiểu rõ giới hạn áp lực và lắp đặt đúng quy trình hàn 2 lớp sẽ giúp hệ thống của bạn vận hành êm ái qua nhiều thập kỷ Slip on flange ansi b16 5 class 150.
