Special Flange là gì? Giải pháp tối ưu cho các hệ thống đường ống phi tiêu chuẩn

Trong lĩnh vực kỹ thuật cơ khí và xây lắp đường ống, việc tuân thủ các tiêu chuẩn quốc tế như ANSI, JIS hay BS là điều kiện tiên quyết để đảm bảo tính đồng bộ. Tuy nhiên, thực tế triển khai dự án thường phát sinh những tình huống tréo ngoe: thiết kế hệ thống có kích thước quá đặc biệt, không gian lắp đặt bị hạn chế cực đoan, hoặc môi trường vận hành có áp suất và nhiệt độ vượt xa ngưỡng chịu đựng của các loại mặt bích thông thường.

Khi các mặt bích tiêu chuẩn không còn phù hợp về mặt hình học hay khả năng chịu tải, kỹ sư buộc phải tìm kiếm một giải pháp thay thế linh hoạt hơn. Đó chính là lúc flange xuất hiện. Việc cố gắng "ép" một mặt bích tiêu chuẩn vào một hệ thống đặc biệt không chỉ gây ra rủi ro rò rỉ mà còn có thể dẫn đến thảm họa về an toàn lao động. Bài viết này sẽ cung cấp cái nhìn chuyên sâu về flange, giúp bạn hiểu rõ khi nào cần ứng dụng và quy trình đặt hàng chuẩn xác để tối ưu hóa hiệu suất hệ thống.

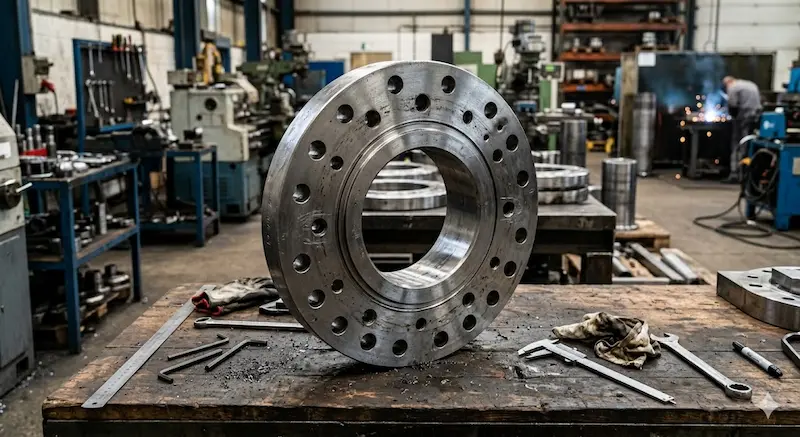

Special là gì? Tại sao hệ thống của bạn cần nó?

Để định nghĩa một cách ngắn gọn, flange (mặt bích đặc biệt) là loại mặt bích được thiết kế và chế tạo riêng biệt, không tuân thủ hoàn toàn theo bất kỳ bảng tiêu chuẩn cố định nào như ASME B16.5 hay DIN. Chúng được sinh ra để giải quyết các bài toán kỹ thuật mà mặt bích đại trà không thể đáp ứng.

1. Bản chất kỹ thuật và tính tùy biến

Khác với hàng sản xuất hàng loạt,  flange cho phép kỹ sư can thiệp vào mọi thông số cốt lõi:

• Kích thước hình học: Đường kính ngoài (OD), độ dày, hoặc chiều dài cổ bích có thể thay đổi để khớp với không gian hẹp.

• Cấu trúc lỗ bu lông: Thay đổi số lượng lỗ hoặc khoảng cách tâm lỗ (PCD) để kết nối hai thiết bị thuộc hai tiêu chuẩn khác nhau.

• Khả năng chịu áp lực: Thiết kế dày hơn hoặc sử dụng các rãnh làm kín đặc biệt để chịu được áp suất cực cao.

2. Tại sao không thể dùng mặt bích tiêu chuẩn?

Trong các hệ thống công nghệ hiện đại, có những khu vực vận hành ở điều kiện "cực hạn". Ví dụ, một đường ống dẫn hóa chất ăn mòn ở nhiệt độ $500^oC$ yêu cầu sự kết hợp giữa vật liệu hợp kim hiếm và kiểu dáng mặt bích có gờ giảm áp riêng. Việc sử dụng flange không phải là sự lãng phí, mà là một sự đầu tư bắt buộc để đảm bảo hệ thống vận hành liên tục, tránh việc phải dừng máy để sửa chữa các lỗi rò rỉ lặt vặt.

Phân loại và thông số kỹ thuật của flange

Thế giới của flange rất đa dạng, từ những thay đổi nhỏ về kích thước đến những thiết kế hoàn toàn mới lạ trên bản vẽ.

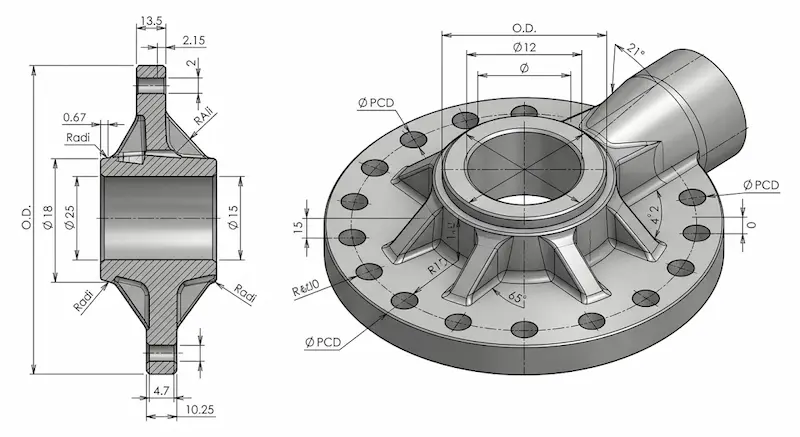

1. Phân loại theo thiết kế và công năng

• Adapter Flange (Mặt bích chuyển đổi): Đóng vai trò là "cầu nối" giữa hai tiêu chuẩn khác nhau (ví dụ: một đầu chuẩn ANSI 150, một đầu chuẩn JIS 10K).

• Offset Flange (Mặt bích lệch tâm): Dùng để kết nối hai đường ống không nằm trên cùng một trục thẳng, giúp xử lý các sai sót trong thi công hoặc thiết kế không gian đặc thù.

• Custom Drawing Flange: Được gia công chính xác theo bản vẽ CAD của khách hàng, thường dùng cho các máy móc nhập khẩu có linh kiện độc quyền.

2. Vật liệu - Yếu tố then chốt cho môi trường khắc nghiệt

Vì là hàng "đặt riêng", flange thường gắn liền với các loại vật liệu cao cấp:

• Inox đặc biệt: Ngoài SS304/316, người ta còn dùng Duplex, Super Duplex để chống ăn mòn muối biển.

• Hợp kim chịu nhiệt: Inconel, Monel hoặc Hastelloy cho các lò hơi, nhà máy nhiệt điện.

• Thép carbon cường độ cao: Dành cho các hệ thống thủy lực áp suất cực lớn.

3. So sánh trực quan: Flange vs Standard Flange

Ứng dụng thực tế: Khi nào nên đầu tư flange?

Không phải dự án nào cũng cần đến mặt bích đặc biệt. Việc lạm dụng flange có thể đẩy chi phí dự án lên cao vô lý.

1. Trường hợp bắt buộc sử dụng

• Hệ thống dầu khí & Offshore: Môi trường biển đòi hỏi sự kết hợp giữa khả năng chịu áp lực sóng và chống ăn mòn hóa học mà mặt bích tiêu chuẩn khó đáp ứng trọn vẹn.

• Nhà máy hóa chất: Các bồn chứa áp lực có hình dạng đặc biệt cần các cửa người (manhole) hoặc cổng kết nối được thiết kế riêng.

• Hệ thống năng lượng hạt nhân/Nhiệt điện: Nơi mà mọi sai sót về độ kín đều có thể dẫn đến hậu quả nghiêm trọng.

2. Khi nào nên tránh?

Nếu hệ thống của bạn là các đường ống dân dụng, cấp thoát nước đô thị hoặc các hệ thống HVAC áp lực thấp, hãy ưu tiên dùng mặt bích tiêu chuẩn. Việc cố thiết kế ra một loại mặt bích "lạ" chỉ làm khó cho khâu bảo trì và thay thế linh kiện sau này.

Cảnh báo sai lầm: Một sai lầm phổ biến là cố gắng khoan thêm lỗ hoặc mài mỏng mặt bích tiêu chuẩn để biến nó thành mặt bích đặc biệt. Hành động này làm phá vỡ kết cấu chịu lực của vật liệu, dẫn đến nguy cơ nứt vỡ khi hệ thống tăng áp.

Hướng dẫn đặt hàng Special flange đúng kỹ thuật

Để nhận được một sản phẩm flange chuẩn xác, quy trình làm việc giữa khách hàng và đơn vị gia công cần sự minh bạch tuyệt đối về thông số.

1. Chuẩn bị hồ sơ kỹ thuật

Bạn không thể đặt hàng chỉ bằng cách mô tả qua điện thoại. Một bộ hồ sơ chuẩn bao gồm:

• Bản vẽ chi tiết: Thể hiện rõ OD, PCD, số lỗ bu lông, độ dày và rãnh làm kín (RF, FF, RTJ).

• Điều kiện vận hành: Áp suất tối đa (Design Pressure) và nhiệt độ làm việc (Design Temperature).

• Chứng chỉ vật liệu: Yêu cầu CO/CQ rõ ràng để đảm bảo đúng loại thép/hợp kim đã chọn.

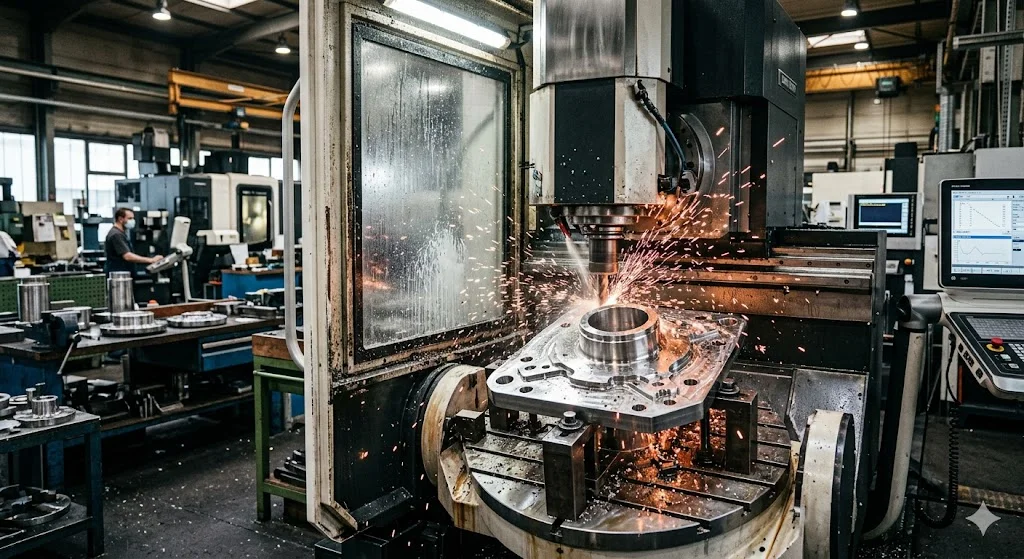

2. Quy trình gia công và kiểm soát chất lượng

1. Gửi yêu cầu: Cung cấp đầy đủ thông số cho nhà sản xuất.

2. Duyệt bản vẽ: Nhà sản xuất sẽ vẽ lại và gửi khách hàng xác nhận trước khi đưa lên máy CNC.

3. Gia công: Sử dụng máy phay/tiện CNC để đảm bảo dung sai nhỏ nhất.

4. Kiểm định: Thử nghiệm không phá hủy (NDT), đo độ cứng và kiểm tra kích thước lần cuối.

Checklist nhanh cho thu mua:

•  Đã có bản vẽ kỹ thuật xác nhận bởi kỹ sư trưởng chưa?

•  Vật liệu có phù hợp với môi trường lưu chất không?

•  Đơn vị gia công có đủ năng lực máy móc hiện đại không?

•  Đã tính toán thời gian chờ gia công vào tiến độ dự án chưa?

Giải đáp thắc mắc thường gặp (FAQ)

1. Special flange có đắt không?

Chắc chắn là có. Chi phí cho một chiếc flange bao gồm phí thiết kế, phí lập trình máy CNC và chi phí phôi vật liệu đơn chiếc, thường cao hơn 2-3 lần so với hàng tiêu chuẩn.

2. Tôi có thể yêu cầu sản xuất mặt bích bằng vật liệu do tôi cung cấp không?

Hầu hết các xưởng gia công chuyên nghiệp đều chấp nhận, tuy nhiên bạn cần cung cấp kèm theo chứng chỉ vật liệu để họ thiết lập chế độ cắt gọt phù hợp.

3. Thời gian hoàn thành một đơn hàng là bao lâu?

Tùy vào độ phức tạp và nguồn vật liệu. Thông thường mất từ 2 đến 4 tuần cho các loại thép carbon và inox, hoặc lâu hơn nếu là hợp kim đặc biệt.

4. Special có cần tuân thủ tiêu chuẩn an toàn nào không?

Mặc dù hình dáng là đặc biệt, nhưng tính toán độ bền vẫn phải dựa trên các quy chuẩn an toàn áp lực như ASME Section VIII để đảm bảo không bị nổ vỡ dưới áp suất vận hành.

5. Làm sao để biết đơn vị gia công có uy tín?

Hãy kiểm tra danh sách dự án họ đã thực hiện và yêu cầu xem các báo cáo kiểm tra chất lượng (KCS/QC) của các đơn hàng trước đó.

Kết luận: Lựa chọn thông minh cho hệ thống bền vững

 flange không chỉ là một phụ kiện đường ống, nó là một giải pháp kỹ thuật may đo riêng cho những bài toán khó. Trong những môi trường khắc nghiệt như dầu khí, hóa chất hay năng lượng, việc sử dụng mặt bích đặc biệt chính là lời cam kết cho sự an toàn và hiệu quả vận hành lâu dài Special flange.
