Flange ANSI 150 Slip On: Giải Pháp Kết Nối Đường Ống Tối Ưu Chi Phí

Trong các hệ thống piping công nghiệp hiện đại, việc lựa chọn loại phụ kiện vừa đảm bảo kỹ thuật vừa tối ưu ngân sách là bài toán đau đầu của nhiều kỹ sư. Mặt bích hàn trượt Class 150 nổi lên như một câu trả lời hoàn hảo nhờ sự linh hoạt và tính kinh tế vượt trội. Được thiết kế để trượt trực tiếp lên đầu ống và cố định bằng mối hàn fillet, loại mặt bích này đã trở thành tiêu chuẩn không thể thiếu trong các hệ thống áp suất trung bình.

Flange ANSI 150 slip on là gì?

Flange ANSI 150 slip on (Mặt bích hàn trượt Class 150) là loại mặt bích có đường kính trong (bore) lớn hơn đường kính ngoài của ống một chút, được sản xuất theo tiêu chuẩn ANSI/ASME B16.5 với áp suất làm việc Class 150. Thiết kế này cho phép mặt bích lồng vào ống trước khi thực hiện các mối hàn cố định.

Đặc điểm chính của mặt bích hàn trượt Class 150 là cấu tạo đơn giản, trọng lượng nhẹ và dễ dàng lắp đặt ngay cả trong không gian hẹp. Với giá thành sản xuất thấp hơn đáng kể so với mặt bích cổ cao (Weld Neck), đây là lựa chọn ưu tiên cho các dự án yêu cầu thi công nhanh và tối ưu hóa chi phí đầu tư.

Flange slip on hoạt động như thế nào?

Nguyên lý kết nối

Cơ chế vận hành của mặt bích slip on dựa trên phương pháp hàn "kép". Đầu ống sẽ được đưa vào bên trong lỗ trung tâm của mặt bích. Vị trí của ống thường được đặt cách mặt làm kín (face) một khoảng nhỏ để tránh làm hỏng bề mặt sealing trong quá trình hàn.

Kỹ thuật hàn Fillet Weld

Mặt bích slip on yêu cầu hai mối hàn góc (fillet weld):

1. Mối hàn bên ngoài: Tại phần cổ (hub) của mặt bích và thân ống.

2. Mối hàn bên trong: Tại mép trong của lỗ mặt bích và đầu ống.

Góc chuyên sâu: Tại sao loại mặt bích này lại dễ căn chỉnh? Nhờ khả năng "trượt" tự do trên ống trước khi hàn, kỹ sư có thể dễ dàng xoay mặt bích để các lỗ bulông (bolt holes) khớp hoàn toàn với thiết bị kết nối mà không cần độ chính xác tuyệt đối khi cắt ống. Tuy nhiên, việc thực hiện đúng kỹ thuật hàn là bắt buộc để đảm bảo độ kín tuyệt đối dưới áp lực Class 150.

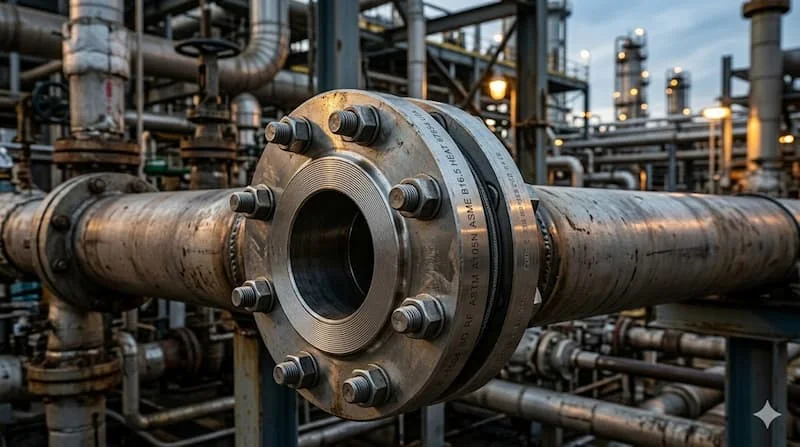

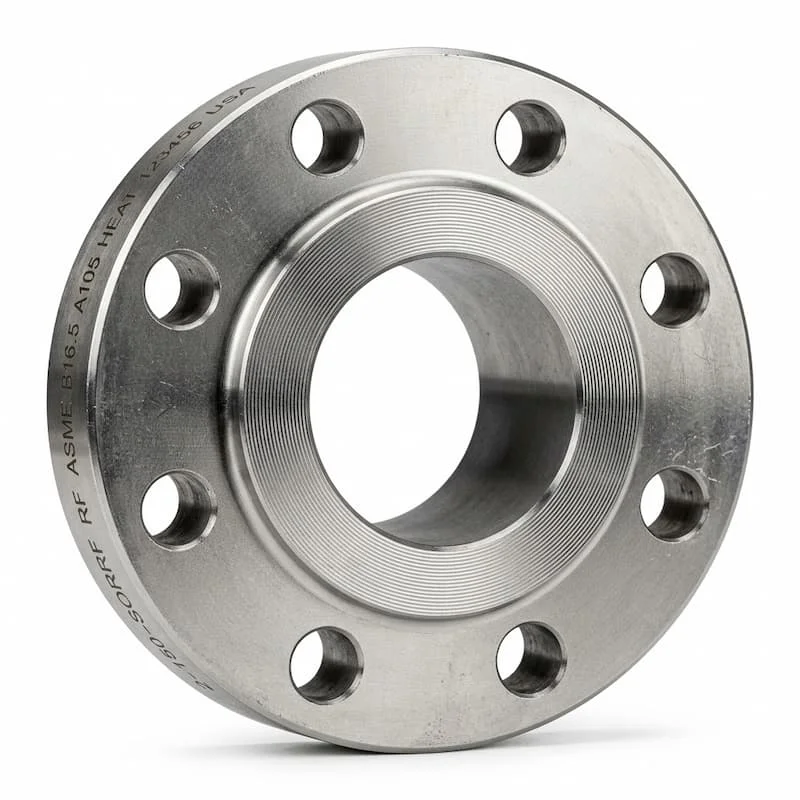

Cấu tạo của mặt bích hàn trượt Class 150

Một bộ mặt bích hàn trượt Class 150 tiêu chuẩn bao gồm các thành phần hình học quan trọng:

• Flange body (Thân mặt bích): Phần đĩa chính chịu tải trọng áp suất.

• Bore (Lỗ trong): Có kích thước lớn hơn đường kính ngoài của ống (OD) một chút để tạo độ hở lắp ghép.

• Bolt holes (Lỗ bulông): Được bố trí trên một vòng tròn đồng tâm gọi là Bolt Circle, đảm bảo khả năng kết nối đồng bộ theo tiêu chuẩn ANSI.

• Raised face (Mặt lồi - RF): Phần diện tích nhô cao xung quanh lỗ trung tâm, nơi gasket sẽ được đặt vào để tạo độ kín.

Vai trò của sealing face: Bề mặt RF thường có các rãnh khía siêu nhỏ (serrations) giúp "ngậm" chặt gasket, ngăn chặn sự rò rỉ lưu chất dưới áp suất Class 150.

Thông số kỹ thuật mặt bích hàn trượt Class 150

Việc nắm vững thông số kỹ thuật là điều kiện tiên quyết để tránh sai sót trong quá trình đặt hàng và thi công.

Cách đọc thông số: Khi nhìn vào marking trên mặt bích, bạn sẽ thấy các ký hiệu như 2" 150# SO A105. Điều này có nghĩa là mặt bích kích thước 2 inch, Class 150, loại Slip On, vật liệu thép carbon A105.

Các vật liệu phổ biến cho slip on flange class 150

Vật liệu quyết định độ bền và khả năng chống ăn mòn của hệ thống:

Carbon Steel (Thép carbon - A105)

Đây là loại vật liệu phổ biến nhất nhờ giá thành rẻ và độ cứng cao.

• Ứng dụng: Hệ thống nước sạch, dầu thô, khí nén công nghiệp không có tính ăn mòn hóa học.

Stainless Steel 304 (Inox 304)

Cung cấp khả năng chống oxy hóa tốt và tính thẩm mỹ.

• Ứng dụng: Ngành thực phẩm, đồ uống, hệ thống cấp thoát nước sạch.

Stainless Steel 316 (Inox 316)

Bổ sung nguyên tố Molybdenum giúp chịu được môi trường Clorua và axit nhẹ.

• Ứng dụng: Ngành hóa chất, xử lý nước thải, môi trường gần biển.

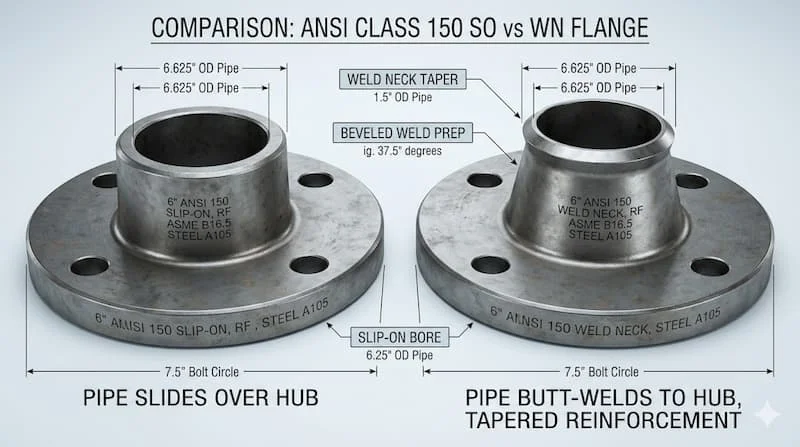

So sánh slip on flange và weld neck flange

Việc lựa chọn giữa Slip on và Weld neck ảnh hưởng trực tiếp đến tuổi thọ mối nối.

Insight chuyên gia: Slip on flange tiết kiệm chi phí đầu tư ban đầu nhưng có tuổi thọ mỏi (fatigue life) chỉ bằng khoảng 1/3 so với Weld neck flange. Vì vậy, Class 150 slip on thường chỉ được dùng cho các hệ thống ít có sự rung động mạnh.

Vì sao ANSI 150 slip on flange được dùng phổ biến?

Sự phổ cập của mặt bích hàn trượt Class 150 đến từ tính thực dụng:

1. Giá thành hợp lý: Quá trình đúc và gia công Slip on đơn giản hơn Weld neck, giúp nhà thầu giảm đáng kể ngân sách vật tư.

2. Dễ lắp đặt: Không yêu cầu kỹ thuật cắt ống quá chính xác, giảm thiểu sai số tại hiện trường.

3. Tương thích toàn cầu: Tuân thủ hệ ANSI giúp sản phẩm dễ dàng thay thế và lắp khớp với các thiết bị van, máy bơm nhập khẩu từ EU, Mỹ, Nhật Bản.

4. Phù hợp đa số ứng dụng: Class 150 là mức áp suất thông dụng nhất trong các nhà máy sản xuất dân dụng và công nghiệp nhẹ.

Ứng dụng thực tế: mặt bích hàn trượt Class 150 được dùng ở đâu?

• Hệ thống HVAC: Kết nối các đường ống chiller, tháp giải nhiệt trong các tòa nhà cao tầng.

• Nhà máy nước: Sử dụng trong trạm bơm, đường ống dẫn nước thải và nước sạch đô thị.

• Nhà máy thực phẩm: Các loại mặt bích inox 304/316 dùng kết nối bồn chứa và dây chuyền sản xuất nước giải khát.

• Hệ thống khí nén: Đường dẫn khí trong các phân xưởng cơ khí, lắp ráp ô tô.

Những sai lầm thường gặp khi chọn mặt bích hàn trượt Class 150

• Sai Pressure Class: Dùng Class 150 cho hệ thống yêu cầu Class 300 dẫn đến hiện tượng biến dạng hoặc nổ mặt bích.

• Hàn thiếu mối hàn trong: Nhiều thợ chỉ hàn mối hàn bên ngoài hub, bỏ qua mối hàn trong dẫn đến rò rỉ và yếu liên kết.

• Sai Face Type: Lắp mặt bích RF với thiết bị mặt phẳng (FF) làm bằng gang, khi siết lực có thể gây nứt vỡ thiết bị.

• Misalignment: Căn chỉnh lệch tâm khiến bulông bị ứng suất uốn, gây rung lắc hệ thống khi vận hành.

Checklist chọn mặt bích hàn trượt Class 150 phù hợp

1. Xác định môi trường: Lưu chất có ăn mòn không? Nhiệt độ tối đa là bao nhiêu?

2. Kiểm tra Size: Đường kính ống (NPS) phải khớp chính xác với bore của mặt bích.

3. Chọn vật liệu: Carbon steel cho kinh tế, Stainless steel cho vệ sinh và chống gỉ.

4. Đối chiếu Pipe Schedule: Dù slip on trượt bên ngoài, nhưng việc biết độ dày ống giúp tính toán mối hàn fillet bền vững hơn.

5. Gasket & Bolt: Chọn loại gioăng và bulông có cấp bền tương đương Class 150.

Lời khuyên: “Nên đối chiếu pipe schedule và tiêu chuẩn gasket trước khi quyết định chọn slip on flange để đảm bảo độ kín tối ưu.”

Câu hỏi thường gặp (FAQ)

1. Flange ANSI 150 slip on là gì?

Là mặt bích hàn trượt Class 150 theo tiêu chuẩn Mỹ, dùng để lồng vào ống và hàn cố định.

2. Slip on flange có chịu được áp suất cao không?

Thường chỉ dùng cho Class 150 và 300. Với áp suất cực cao (Class 600 trở lên), Weld neck flange là lựa chọn an toàn hơn.

3. Sự khác biệt lớn nhất giữa Slip on và Weld neck là gì?

Slip on hàn góc (fillet weld), còn Weld neck hàn đối đầu (butt weld). Weld neck chịu lực tốt hơn nhưng đắt hơn.

4. Khi nào nên dùng Class 150?

Dùng cho các hệ thống có áp suất vận hành dưới 20 bar và nhiệt độ không quá khắc nghiệt.

Kết luận

Flange ANSI 150 slip on là giải pháp kết nối đường ống mang tính kinh tế cao, dễ thi công và phù hợp với đại đa số ứng dụng công nghiệp hiện nay. Tuy nhiên, sự bền bỉ của hệ thống phụ thuộc vào việc bạn chọn đúng vật liệu và thực hiện quy trình hàn đúng kỹ thuật. Việc hiểu rõ giới hạn của Class 150 sẽ giúp bạn tránh được những rủi ro không đáng có về rò rỉ và mất an toàn.
