Steel Threaded Flange: Giải Pháp Kết Nối Đường Ống Không Cần Hàn Tối Ưu

Trong các dự án thi công đường ống tại môi trường đặc thù như nhà máy lọc dầu, trạm chiết xuất khí hóa lỏng hay hệ thống dẫn hóa chất, việc sử dụng máy hàn tại công trường luôn là một rủi ro lớn. Ngọn lửa từ việc hàn cắt có thể gây ra thảm họa cháy nổ bất cứ lúc nào. Chính vì lý do đó, các kỹ sư luôn tìm kiếm những giải pháp thay thế an toàn và linh hoạt. Steel flange (mặt bích ren thép) nổi lên như một lựa chọn hàng đầu, đáp ứng được cả yêu cầu khắt khe về an toàn lao động lẫn tính tiện dụng trong lắp đặt.

Bài viết dưới đây sẽ phân tích sâu về kỹ thuật, ứng dụng và những lưu ý "sống còn" khi lựa chọn loại phụ kiện này cho hệ thống đường ống của bạn.

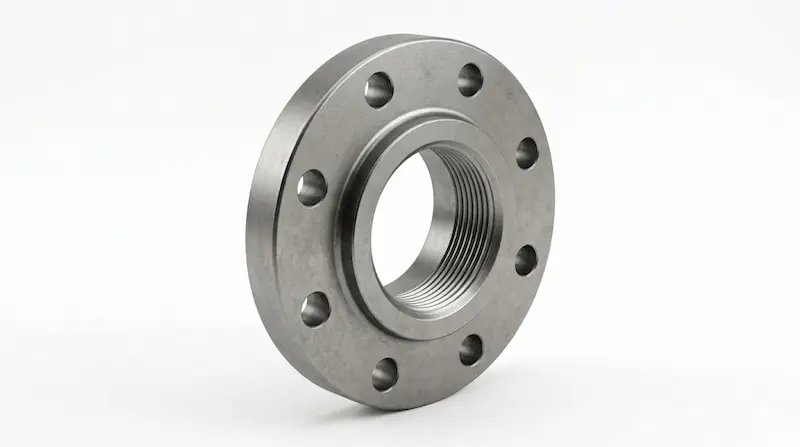

Steel threaded flange là gì?

Steel  flange là loại mặt bích thép có ren bên trong, cho phép kết nối trực tiếp với ống ren mà không cần hàn, thường dùng trong các hệ thống yêu cầu an toàn và dễ bảo trì.

Khác với mặt bích hàn cổ (Weld Neck) hay mặt bích trượt (Slip-on) đòi hỏi kỹ thuật hàn chuyên nghiệp, steel flange được gia công với các đường ren chuẩn bên trong lòng mặt bích. Khi lắp đặt, bạn chỉ cần vặn mặt bích trực tiếp vào đầu ống đã được tạo ren tương ứng. Đây là phương pháp kết nối cơ khí hoàn toàn, loại bỏ hoàn toàn việc sử dụng nhiệt, đảm bảo an toàn tuyệt đối trong môi trường dễ cháy nổ hoặc không gian hạn chế, nơi máy hàn không thể tiếp cận.

Nguyên lý hoạt động

Nguyên lý của steel flange dựa trên sự kết hợp giữa liên kết ren cơ khí và đệm kín áp lực. Khi mặt bích được vặn chặt vào đường ống, các vòng ren sẽ tạo ra một lực ép cơ học liên tục. Tuy nhiên, ren kim loại không thể kín 100% đối với chất lỏng hoặc khí áp lực.

Do đó, để đảm bảo độ kín tuyệt đối, hệ thống kết nối này luôn cần sự hỗ trợ của các loại vật liệu làm kín (sealant) như băng tan (PTFE tape) hoặc keo dán ren chuyên dụng. Các chất này sẽ lấp đầy những khe hở siêu nhỏ giữa các vòng ren, ngăn chặn hiện tượng rò rỉ. Mặc dù không chịu được áp suất cực cao như kết nối hàn, nhưng với các hệ thống dân dụng, khí nén hoặc PCCC, đây là cơ chế làm việc vô cùng hiệu quả và ổn định.

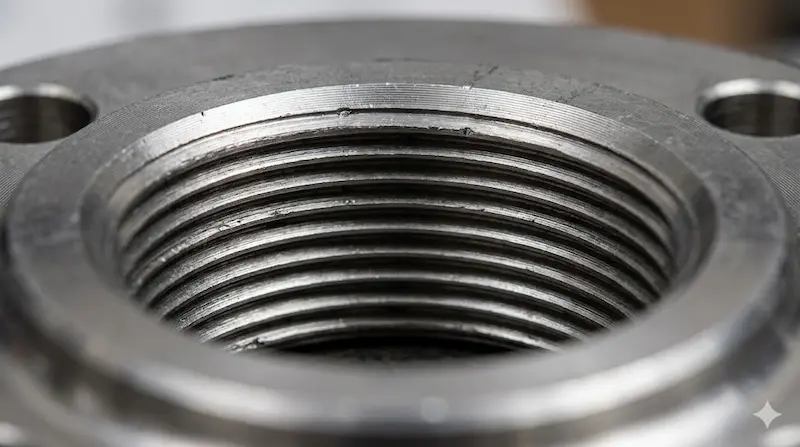

Phân tích chuyên sâu về Steel Flange

Phân loại phổ biến

Để đáp ứng đa dạng nhu cầu của các công trình, thị trường hiện cung cấp nhiều biến thể:

• Theo vật liệu:

  • Carbon Steel (A105): Phổ biến, chi phí hợp lý, chịu lực tốt, dùng trong hệ thống nước, khí, dầu.

  • Stainless Steel (304, 316): Chống ăn mòn tuyệt đối, ứng dụng trong ngành hóa chất, thực phẩm.

• Theo tiêu chuẩn ren: ANSI/ASME (B16.5) hoặc DIN/JIS. Việc chọn đúng tiêu chuẩn ren (NPT, BSPT) là cực kỳ quan trọng để đảm bảo khớp nối không bị rò rỉ.

• Theo cấp áp lực: Class 150, 300, 600. Cấp càng cao, độ dày mặt bích và bước ren càng được thiết kế để chịu tải tốt hơn.

Thông số kỹ thuật cần biết

• Kích thước (DN): Thường dao động từ DN15 đến DN100+. Trên kích thước này, kết nối ren trở nên khó kiểm soát lực siết và độ kín, nên ít được sử dụng.

• Loại ren: NPT (National Pipe Taper - ren côn chuẩn Mỹ) hoặc BSPT (British Standard Pipe Taper - ren côn chuẩn Anh). Sai loại ren là lỗi phổ biến nhất khiến dự án phải dừng lại để đổi trả.

• Áp lực: Luôn kiểm tra bảng P-T Rating của nhà sản xuất, vì áp suất làm việc giảm khi nhiệt độ tăng.

So sánh Steel Flange với các loại khác

Tại sao nên dùng Steel Flange?

Thứ nhất, tính an toàn lao động là không thể bàn cãi. Trong các khu vực "Hot Work Permit" (khu vực yêu cầu giấy phép làm việc nóng), loại mặt bích này giúp bạn tiết kiệm chi phí thuê thợ hàn chuyên nghiệp và các thiết bị phòng chống cháy nổ. Thứ hai, tính linh hoạt. Bạn hoàn toàn có thể tháo rời hệ thống để vệ sinh, bảo trì và lắp lại mà không cần cắt ống. Đây là khoản đầu tư thông minh cho những hệ thống cần bảo trì định kỳ.

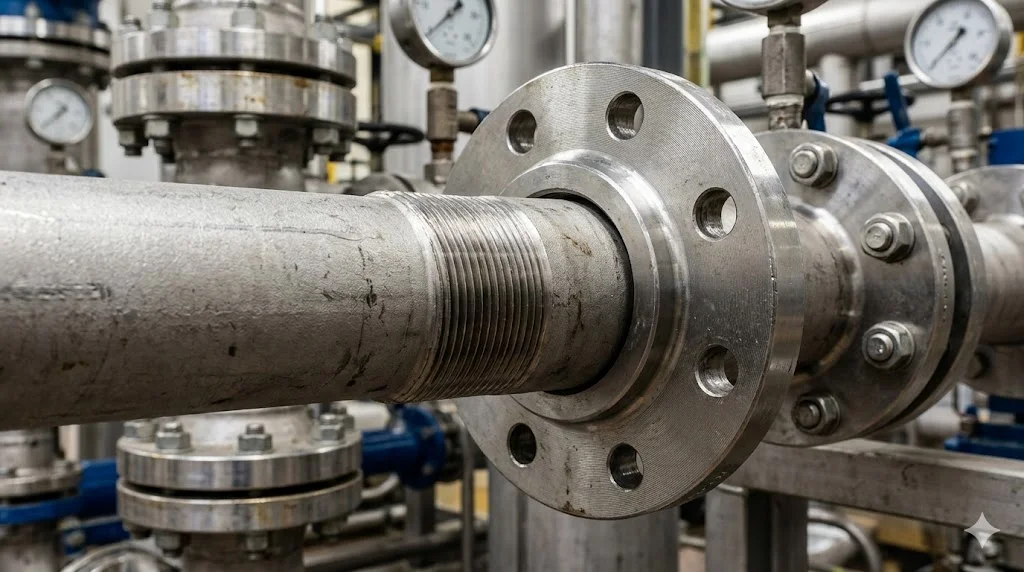

Ứng dụng thực tế

Steel threaded được ứng dụng rộng rãi trong các ngành công nghiệp đòi hỏi sự an toàn và tốc độ thi công:

• Dầu khí: Sử dụng trong các đường ống dẫn nhiên liệu tại trạm bơm hoặc khu vực kho bãi, nơi tuyệt đối cấm tia lửa điện.

• Hệ thống hóa chất: Các đường ống dẫn hóa chất lỏng ở áp suất trung bình.

• Hệ thống khí nén: Phù hợp cho các xưởng sản xuất, hệ thống truyền dẫn khí trong tòa nhà.

• Hệ thống PCCC: Kết nối nhanh các đầu phun hoặc van khóa, rút ngắn thời gian thi công dự án.

Khi nào nên dùng?

Hãy sử dụng khi bạn có đường ống kích thước nhỏ (≤ 4 inch), không gian thi công chật hẹp, hoặc cần lắp đặt nhanh. Ngược lại, không nên dùng khi hệ thống chịu áp suất thủy lực cực cao hoặc chịu rung động mạnh liên tục (như đầu ra của máy bơm lớn), vì rung động lâu ngày sẽ làm lỏng liên kết ren và gây rò rỉ.

Sai lầm thường gặp

• Nhầm lẫn ren: Cố gắng vặn ren NPT vào khớp nối BSPT. Dù có vẻ khớp nhưng nó sẽ làm hỏng ren và tạo khe hở gây rò rỉ áp lực.

• Bỏ qua sealant: Lắp đặt ren khô mà không dùng băng tan hoặc keo làm kín ren chuyên dụng.

• Siết quá lực: Dùng cờ lê lực quá lớn làm biến dạng mặt bích hoặc nứt ren ống.

Hướng dẫn lắp đặt và lựa chọn đúng chuẩn

Checklist chọn mua

1. Xác định loại ren: Kiểm tra tiêu chuẩn đường ống đang có (NPT, BSP, BSPT).

2. Chọn vật liệu: Nếu ống là Inox, mặt bích phải là Inox để tránh ăn mòn điện hóa.

3. Kiểm tra thông số kỹ thuật: DN, Class áp lực phải phù hợp với thiết bị kết nối.

4. Độ dày: Kiểm tra độ dày mặt bích để đảm bảo khả năng chịu lực.

Lưu ý quan trọng khi lắp đặt

Để hệ thống hoạt động bền bỉ, quy trình lắp đặt steel flange cần tuân thủ các bước:

• Vệ sinh: Làm sạch bụi bẩn, dầu mỡ trên ren ống và ren mặt bích.

• Sealant: Quấn băng tan PTFE hoặc bôi keo làm kín ren đúng kỹ thuật (quấn theo chiều ren).

• Alignment: Đảm bảo ren đi vào khớp trơn tru ngay từ vòng xoay đầu tiên. Nếu cảm thấy nặng tay, hãy tháo ra kiểm tra lại, tuyệt đối không dùng lực siết cố.

• Kiểm tra: Sau khi lắp, hãy cho lưu chất chạy thử ở áp suất thấp để kiểm tra rò rỉ trước khi tăng áp.

FAQ – Câu hỏi thường gặp

Threaded flange có cần hàn không?

Không, đây là ưu điểm lớn nhất. Kết nối hoàn toàn dựa trên ren cơ khí.

Steel threaded flange có chịu áp cao không?

Khả năng chịu áp thấp hơn so với các loại mặt bích hàn. Nó phù hợp với các ứng dụng áp lực trung bình và thấp.

Dùng cho nước được không?

Rất phổ biến. Hầu hết các hệ thống cấp nước sinh hoạt và công nghiệp quy mô nhỏ đều dùng loại này.

Nên dùng inox hay thép?

Tùy vào lưu chất. Nếu là nước sạch, thép (A105) là đủ. Nếu là hóa chất hoặc nước biển, bắt buộc dùng Inox 316.

Có thay được welding flange không?

Chỉ thay được nếu thiết kế hệ thống cho phép và áp suất vận hành nằm trong giới hạn chịu tải của kết nối ren. Không tự ý thay đổi tiêu chuẩn thiết kế ban đầu.

Kết luận

Việc lựa chọn steel flange phù hợp không chỉ giúp bạn giải quyết bài toán thi công không cần hàn đầy thử thách mà còn tối ưu hóa chi phí vận hành lâu dài. Sự an toàn và linh hoạt của hệ thống đường ống bắt đầu từ những lựa chọn nhỏ nhất như chiếc mặt bích này Steel threaded flange.
