Korean Flange Là Gì? Giải Mã Tiêu Chuẩn KS Và Cách Lựa Chọn Chính Xác Cho Dự Án

Hãy tưởng tượng bạn đang quản lý một dự án đường ống quy mô lớn với các thiết bị nhập khẩu từ nhiều nguồn khác nhau: từ Mỹ (tiêu chuẩn ANSI), Nhật Bản (tiêu chuẩn JIS) đến các tổng thầu Hàn Quốc. Đến giai đoạn lắp ráp, một sự cố trớ trêu xảy ra: các lỗ bu lông không khớp nhau, hoặc hệ thống bị rò rỉ ngay khi vừa vận hành thử. Nguyên nhân thường gặp nhất chính là sự nhầm lẫn về flange (mặt bích Hàn Quốc).

Nhiều kỹ sư và đơn vị thu mua tại Việt Nam vẫn giữ quan niệm sai lầm rằng "mặt bích nào cũng như nhau, chỉ khác xuất xứ". Thực tế, flange sở hữu hệ thống tiêu chuẩn kỹ thuật riêng biệt (KS - Korean Standards). Việc hiểu sai hoặc đánh đồng nó với các tiêu chuẩn khác không chỉ gây lãng phí ngân sách mà còn tiềm ẩn nguy cơ lỗi hệ thống nghiêm trọng. Bài viết này sẽ phân tích chuyên sâu về đặc tính kỹ thuật và những lưu ý "sống còn" khi làm việc với dòng mặt bích này.

Korean Là Gì? Định Nghĩa Và Đặc Điểm Cơ Bản

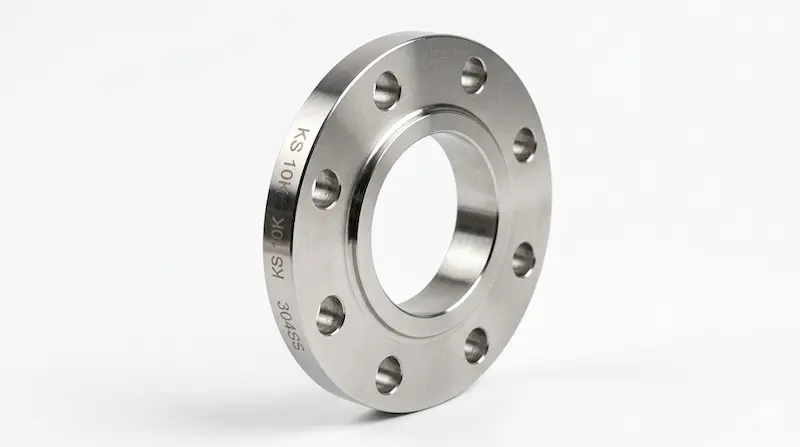

Korea flange là dòng mặt bích được thiết kế và sản xuất nghiêm ngặt theo tiêu chuẩn KS (Korean Standards) của Hàn Quốc. Đây là thành phần thiết yếu trong việc kết nối các đoạn ống, van và các thiết bị cơ khí khác để tạo thành một hệ thống dẫn lưu chất kín khít và đồng bộ.

Mặc dù về hình dáng bên ngoài, flange có nhiều điểm tương đồng với mặt bích tiêu chuẩn JIS của Nhật Bản hoặc ANSI của Mỹ, nhưng các thông số về kích thước chi tiết, độ dày bản mã và khả năng chịu áp lực lại có những khác biệt đặc thù. Hai nhóm vật liệu chính được sử dụng để chế tạo loại bích này bao gồm:

• Thép Carbon (Carbon Steel): Thường dùng cho các hệ thống nước, hơi, dầu thông thường.

• Thép không gỉ (Stainless Steel): Các mác thép như SUS304, SUS316 dùng cho môi trường hóa chất hoặc yêu cầu vệ sinh cao.

Nhấn mạnh: Một sai lầm phổ biến là mặc định flange có thể thay thế hoàn toàn cho ANSI hoặc DIN. Điều này là không thể nếu không có sự đối chiếu thông số kỹ thuật chi tiết, vì chỉ cần một sai lệch nhỏ ở khoảng cách tâm lỗ bu lông cũng khiến việc lắp đặt trở nên bất khả thi.

Nguyên Lý Hoạt Động & Bản Chất Kỹ Thuật

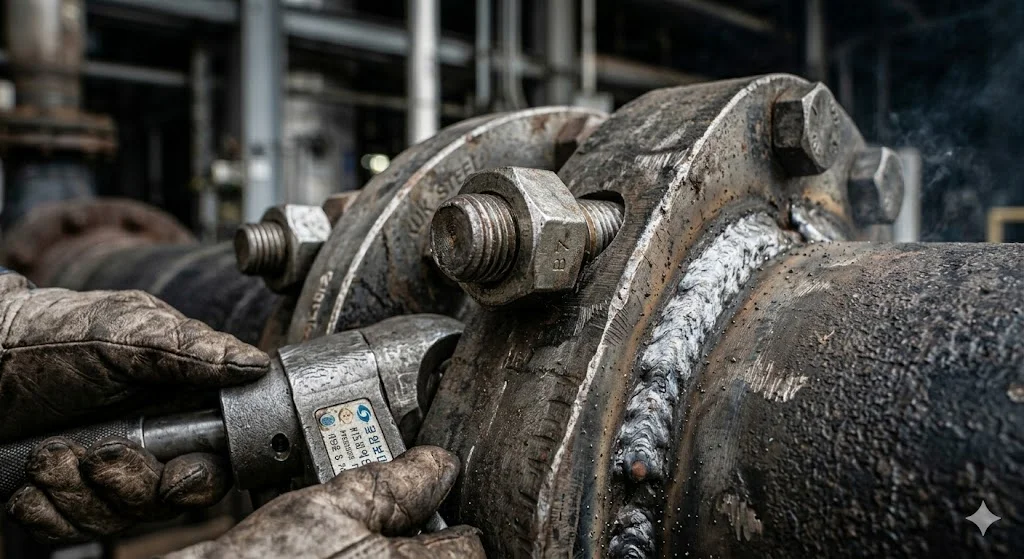

Về mặt cơ học, flange đóng vai trò là "mối nối" trung gian. Nguyên lý hoạt động dựa trên việc kết hợp giữa ba thành phần: thân bích, bu lông (bolts) và gioăng làm kín (gasket). Khi bu lông được siết chặt, chúng tạo ra một lực ép cực lớn lên gioăng, lấp đầy các khe hở giữa hai bề mặt bích để ngăn chặn lưu chất rò rỉ ra ngoài.

Tuy nhiên, bản chất kỹ thuật của việc làm kín không chỉ nằm ở lực siết. Các yếu tố ảnh hưởng trực tiếp bao gồm:

• Lực siết bu lông (Torque): Phải đạt chuẩn để không làm biến dạng bích nhưng đủ để ép chặt gioăng.

• Sự đồng tâm (Alignment): Nếu hai mặt bích không thẳng hàng, áp lực sẽ phân bổ không đều.

• Cấp áp suất (Pressure rating): Phải tương thích với áp suất vận hành của hệ thống.

Tại sao sai tiêu chuẩn lại gây leak? Dù bạn có siết đúng lực (torque), nhưng nếu tiêu chuẩn bích không khớp (ví dụ bích KS lắp với bích ANSI), diện tích tiếp xúc của gioăng có thể bị lệch hoặc mặt bích không phẳng tuyệt đối do thiết kế khác nhau, dẫn đến hiện tượng rò rỉ "ngầm" ngay cả ở áp suất thấp.

Tiêu Chuẩn Korean Flange (KS) Là Gì?

Tiêu chuẩn KS (Korean Industrial Standards) là bộ quy chuẩn do Hiệp hội Tiêu chuẩn Hàn Quốc (KSA) ban hành. Đối với mặt bích, các mã phổ biến nhất thường gặp là KS B1503 (mặt bích thép) và KS B1502.

Dựa vào cấu tạo, flange được chia thành các loại chính:

1. Slip-on (Mặt bích rỗng): Dễ lắp đặt, trượt trên ống rồi hàn cả trong lẫn ngoài.

2. Weld Neck (Mặt bích cổ cao): Dùng cho hệ thống áp suất cao, có cổ dài để hàn đối đầu với ống, giúp truyền lực tốt hơn.

3. Blind Flange (Mặt bích mù): Dùng để bịt đầu ống hoặc các khoảng chờ.

Về áp suất, tiêu chuẩn KS sử dụng ký hiệu "K" thay vì "Class" của Mỹ hay "PN" của Châu Âu. Các cấp áp suất phổ biến bao gồm: 5K, 10K, 20K, 30K. Cần lưu ý rằng ký hiệu "K" trong tiêu chuẩn Hàn Quốc có sự tương đồng rất lớn với tiêu chuẩn Nhật Bản nhưng lại hoàn toàn khác biệt về tính toán ứng suất so với Class 150 hay Class 300 của ANSI.

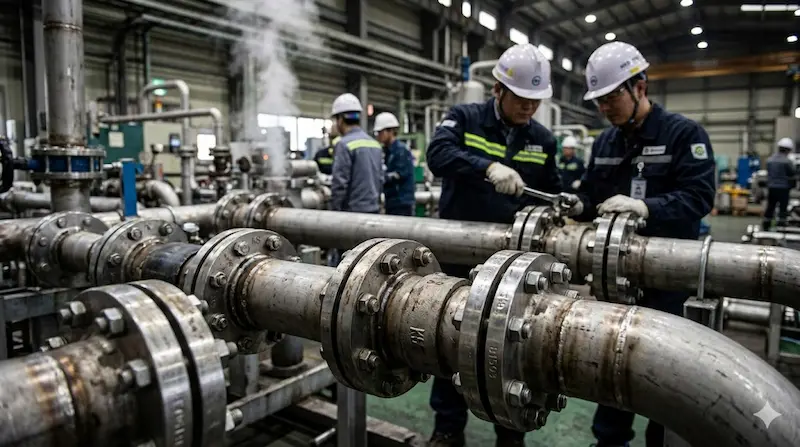

Thông Số Kỹ Thuật Quan Trọng Của Flange

Khi lựa chọn flange, có 5 thông số "vàng" mà bạn tuyệt đối không được bỏ qua để tránh việc phải gia công lại hoặc đổi trả hàng:

1. Đường kính danh nghĩa (DN): Kích thước định danh của đường ống (ví dụ DN100, DN200).

2. Bolt Circle (Vòng tròn lỗ bu lông): Đường kính của vòng tròn đi qua tâm các lỗ bu lông. Đây là thông số gây nhầm lẫn nhiều nhất.

3. Số lượng lỗ bu lông: Một số tiêu chuẩn KS có số lỗ khác với ANSI cùng kích thước.

4. Độ dày (Thickness): Ảnh hưởng trực tiếp đến khả năng chịu lực mỏi của kết nối.

5. Áp suất danh định: Khả năng chịu tải tối đa của bích ở nhiệt độ tiêu chuẩn.

Insight kỹ thuật: Đôi khi cùng một kích thước DN, nhưng mặt bích KS 10K lại có độ dày và khoảng cách lỗ bu lông khác hoàn toàn với bích ANSI Class 150. Nếu không kiểm tra bảng tra thông số (Data sheet) trước khi đặt hàng, hậu quả sẽ là sự đình trệ của toàn bộ dây chuyền lắp đặt.

So Sánh Flange vs ANSI vs JIS

Để giúp bạn có cái nhìn trực quan, hãy xem bảng so sánh dưới đây:

Phân tích chuyên sâu: Thực tế, tiêu chuẩn KS và JIS có độ tương đồng lên đến 80-90% về mặt kích thước vật lý. Tuy nhiên, trong các dự án EPC (Thiết kế - Thu mua - Thi công) do các tập đoàn Hàn Quốc làm chủ đầu tư, họ thường yêu cầu khắt khe về việc sử dụng đúng chứng chỉ KS để đảm bảo tính đồng bộ về bảo hiểm và trách nhiệm kỹ thuật. Ngược lại, việc "mix" (trộn lẫn) bích Korean với bích ANSI mà không qua verify là một sai lầm chết người.

Khi Nào Nên Dùng Flange?

Bạn nên ưu tiên sử dụng flange trong các kịch bản thực tế sau:

• Hệ thống đồng bộ tiêu chuẩn KS: Khi toàn bộ máy móc, van và đường ống trong dự án đã được thiết kế theo hệ chuẩn Hàn Quốc.

• Thiết bị nhập khẩu từ Hàn Quốc: Các loại bơm, bồn chứa hoặc máy nén khí sản xuất tại Hàn thường đi kèm mặt bích chờ theo chuẩn KS.

• Dự án EPC của Hàn Quốc: Các nhà thầu lớn như Samsung, LG, Hyundai thường có spec (quy cách) rõ ràng về việc sử dụng vật tư đạt chuẩn KS để đảm bảo chất lượng.

• Yêu cầu về tính đồng bộ: Tránh việc sử dụng lẫn lộn các tiêu chuẩn khác nhau trên cùng một tuyến ống để dễ dàng bảo trì và thay thế sau này.

Sai Lầm Thường Gặp & Hệ Quả

1. Nhầm lẫn Flange JIS Flange: Dù rất giống nhau, nhưng trong một số dải kích thước đặc biệt hoặc áp suất cao, chúng vẫn có sai số về độ dày hoặc dung sai gia công.

2. Dùng thay thế cho ANSI: Việc ép một mặt bích chuẩn Metric (mm) vào một hệ thống chuẩn Inch mà không có bộ chuyển đổi (Adaptor) sẽ dẫn đến hư hỏng ren bu lông hoặc hở gioăng.

3. Không kiểm tra Bolt Spacing: Khoảng cách giữa các lỗ bu lông là chỉ số nhạy cảm nhất. Chỉ cần lệch 1-2mm, bạn sẽ không thể xỏ được bu lông qua hai mặt bích.

Hệ quả: Nếu sai lầm xảy ra, dự án sẽ đối mặt với tình trạng không lắp đặt được, buộc phải đem đi gia công lại (làm rộng lỗ) - điều này làm yếu cấu trúc bích. Cuối cùng là sự chậm trễ tiến độ và chi phí phát sinh không đáng có.

Checklist Chọn Flange Chuẩn

•  Xác định tiêu chuẩn gốc: Hệ thống hiện tại là KS, JIS hay ANSI?

•  Kiểm tra thông số kỹ thuật: Đối chiếu DN, OD và đặc biệt là Bolt Circle với bản vẽ.

•  Xác định áp suất: Cần loại 5K, 10K hay 20K để phù hợp với áp suất vận hành?

•  Lựa chọn vật liệu: Môi trường có tính ăn mòn không? Cần thép A105 hay Inox 304?

•  Kiểm tra chứng chỉ (CO/CQ): Đảm bảo hàng hóa có nguồn gốc rõ ràng và đạt chuẩn KS.

FAQ - Những Câu Hỏi Thường Gặp

1. Korean flange có hoàn toàn giống JIS flange không?

Về cơ bản là rất giống và thường có thể lắp lẫn ở các size thông dụng (như 10K). Tuy nhiên, về mặt pháp lý kỹ thuật và chứng chỉ chất lượng cho dự án, chúng vẫn là hai tiêu chuẩn riêng biệt.

2. Có thể lắp bích KS 10K vào bích ANSI Class 150 không?

Không khuyến nghị. Kích thước lỗ bu lông và vòng tròn tâm lỗ của hai loại này thường khác nhau. Bạn cần sử dụng mặt bích chuyển đổi hoặc chọn đúng tiêu chuẩn.

3. Làm sao nhận biết flange ngoài thực tế?

Bạn có thể dựa vào ký hiệu dập nổi trên thân bích (Marking). Thông thường sẽ có ký hiệu tiêu chuẩn "KS", mã vật liệu và cấp áp suất (ví dụ: KS 10K SOP SUS304).

Kết Luận

Việc hiểu đúng và đủ về flange không chỉ giúp bạn trở thành một chuyên gia trong mắt khách hàng mà còn là chìa khóa để đảm bảo sự an toàn và bền bỉ cho mọi công trình. Tiêu chuẩn KS mang lại sự tin cậy cao, nhưng nó đòi hỏi sự chính xác tuyệt đối trong khâu lựa chọn và lắp đặt. Đừng để một sai lệch nhỏ về thông số kỹ thuật làm ảnh hưởng đến tiến độ của cả một dự án lớn Korean flange.
