ANSI 150 SORF Flange: Giải Pháp Tối Ưu Cho Hệ Thống Piping Công Nghiệp

Trong kỹ thuật đường ống chuyên nghiệp, việc lựa chọn phụ kiện kết nối không chỉ đơn thuần là tìm kiếm sự chắc chắn, mà còn là bài toán về sự cân bằng giữa hiệu suất làm kín, chi phí và thời gian thi công. ANSI 150 sorf mặt bích chính là một trong những giải pháp "quốc dân" đáp ứng hoàn hảo các tiêu chí này. Với thiết kế linh hoạt và khả năng ứng dụng rộng rãi, loại mặt bích này đã trở thành tiêu chuẩn không thể thiếu trong các công trình từ dân dụng đến công nghiệp nặng.

ANSI 150 SORF flange là gì?

ANSI 150 sorf mặt bích là loại mặt bích trượt (Slip On - SO) có bề mặt làm kín nhô cao (Raised Face - RF), được sản xuất và kiểm định khắt khe theo tiêu chuẩn áp suất Class 150 của Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME/ANSI B16.5).

Định nghĩa một cách ngắn gọn để tối ưu kỹ thuật: ANSI 150 sorf mặt bích là mặt bích slip on raised face chịu áp class 150, thường dùng trong hệ thống piping công nghiệp áp suất trung bình. Thiết kế lồng ống đặc trưng giúp nó trở thành lựa chọn hàng đầu cho các kỹ sư khi cần một mối nối tin cậy nhưng vẫn đảm bảo tính kinh tế.

Nguyên lý hoạt động của SORF flange

Cơ chế vận hành của ANSI 150 sorf mặt bích dựa trên sự kết hợp giữa liên kết hàn góc và lực ép bề mặt. Khác với loại hàn cổ (Weld Neck) yêu cầu hàn đối đầu, SORF flange cho phép ống xuyên qua tâm mặt bích.

Quy trình kết nối cơ bản

1. Lồng ống: Ống được đưa vào bên trong lỗ trung tâm (bore) của mặt bích. Thông thường, đầu ống sẽ được đặt lùi lại một khoảng so với bề mặt mặt bích để tạo không gian cho mối hàn bên trong.

2. Hàn Fillet (Hàn góc): Kỹ thuật viên thực hiện hai đường hàn fillet tại mặt ngoài của cổ mặt bích và mặt trong của lỗ mặt bích tiếp xúc với đầu ống.

3. Làm kín bằng Raised Face: Khi siết bulông kết nối hai mặt bích, phần diện tích nhô cao (Raised Face) sẽ tập trung lực ép lên gioăng (gasket), tạo ra độ kín khít tuyệt đối cho hệ thống.

Tại sao SORF flange dễ lắp đặt hơn? Do ống có thể trượt bên trong mặt bích, việc căn chỉnh tâm và khoảng cách trở nên đơn giản hơn rất nhiều. Bạn không cần phải cắt ống chính xác từng milimet như khi sử dụng mặt bích Weld Neck, giúp giảm thiểu đáng kể thời gian thi công tại hiện trường.

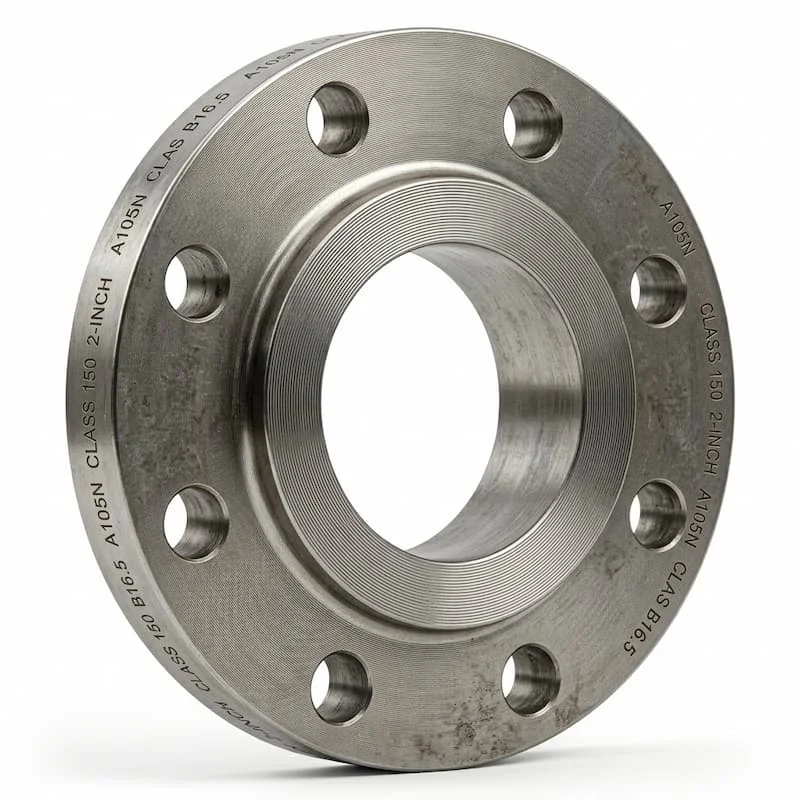

Cấu tạo của ANSI 150 sorf mặt bích

Một chiếc ANSI 150 sorf mặt bích tiêu chuẩn bao gồm 4 thành phần hình học cốt lõi, mỗi phần đảm nhận một vai trò kỹ thuật riêng biệt:

• Raised Face (Mặt lồi): Đây là phần diện tích nhô lên (thường cao khoảng 1.6mm cho Class 150). Vai trò của nó là tập trung áp lực siết lên gasket, giúp tăng hiệu quả làm kín ngay cả khi áp suất dòng chảy dao động.

• Bore (Lỗ tâm): Đường kính trong được gia công lớn hơn đường kính ngoài của ống một chút để đảm bảo ống có thể trượt vào dễ dàng nhưng không quá lỏng lẻo.

• Bolt Holes (Lỗ bulông): Số lượng và đường kính lỗ được quy định nghiêm ngặt theo tiêu chuẩn ANSI 150 để đảm bảo tính đồng bộ khi lắp lắp với các thiết bị khác như van hoặc bơm.

• Flange Body (Thân mặt bích): Phần đĩa chịu tải chính, độ dày của thân mặt bích quyết định khả năng chịu áp của toàn bộ mối nối.

Thông số kỹ thuật ANSI 150 sorf mặt bích

Việc nắm vững thông số kỹ thuật là điều kiện tiên quyết để tránh các sai sót gây lãng phí hoặc mất an toàn. Dưới đây là bảng tổng hợp thông số cơ bản:

Giải thích thông số: Kích thước danh nghĩa (NPS) xác định kích cỡ ống tương ứng, trong khi Class 150 định nghĩa giới hạn áp suất - nhiệt độ mà mặt bích có thể chịu tải an toàn theo biểu đồ chuẩn của ASME.

Các vật liệu phổ biến cho ANSI 150 sorf mặt bích

Tùy vào môi trường lưu chất, vật liệu chế tạo sẽ được thay đổi để tối ưu hóa tuổi thọ:

Carbon Steel SORF flange (Thép carbon)

Thường là mác thép A105. Đây là loại vật liệu phổ biến nhất nhờ giá thành rẻ và khả năng chịu lực tốt trong các môi trường không ăn mòn.

• Ứng dụng: Nước sạch, dầu thô, khí nén.

Stainless Steel 304 flange (Inox 304)

Có khả năng chống oxy hóa tốt và tính thẩm mỹ cao.

• Ứng dụng: Ngành thực phẩm, hệ thống cấp thoát nước, môi trường có độ ẩm cao.

Stainless Steel 316 flange (Inox 316)

Bổ sung nguyên tố Molybdenum giúp kháng hóa chất và clorua vượt trội.

• Ứng dụng: Nhà máy hóa chất, xử lý nước thải, môi trường biển.

So sánh SORF flange với Weld Neck flange

Sự lựa chọn giữa SORF và Weld Neck thường dựa trên yêu cầu khắt khe của hệ thống:

Insight chuyên sâu: Mặc dù ANSI 150 sorf mặt bích tiết kiệm chi phí hơn, nhưng mối hàn góc (fillet weld) của nó có khả năng chịu ứng suất mỏi kém hơn mối hàn đối đầu của Weld Neck. Do đó, SORF không được khuyến khích cho các hệ thống có sự rung động cực mạnh hoặc giãn nở nhiệt quá lớn.

Vì sao ANSI 150 sorf mặt bích được sử dụng nhiều?

Không phải ngẫu nhiên mà SORF flange chiếm tỷ trọng lớn trong các đơn hàng vật tư piping. Lý do nằm ở:

1. Sự linh hoạt cực cao: Khả năng trượt trên ống giúp bù đắp các sai lệch nhỏ trong quá trình đo đạc và cắt ống tại công trường.

2. Tối ưu hóa ngân sách: Giá mua thấp và chi phí nhân công hàn thấp hơn giúp tổng mức đầu tư dự án giảm đáng kể.

3. Raised Face tiêu chuẩn: Bề mặt RF giúp việc chọn lựa gasket trở nên đơn giản, tăng cường độ kín vượt trội so với loại mặt phẳng (Flat Face).

4. Tính tương thích: Tuân thủ hệ ANSI cho phép nó kết nối đồng bộ với hầu hết các loại van và thiết bị nhập khẩu từ EU, Mỹ, Nhật Bản.

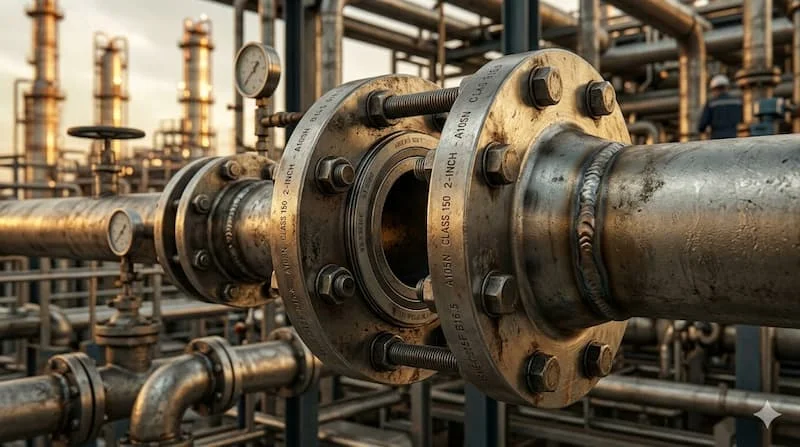

Ứng dụng thực tế của ANSI 150 sorf mặt bích

• Hệ thống HVAC: Dùng trong đường ống nước chiller, nước nóng cho các tòa nhà cao tầng và trung tâm thương mại.

• Nhà máy nước: Kết nối các trạm bơm, hệ thống lọc và đường ống dẫn nước thải công nghiệp.

• Ngành thực phẩm: Các loại SORF inox 304/316 được dùng rộng rãi nhờ bề mặt nhẵn, dễ vệ sinh và đạt chuẩn vi sinh.

• Hệ thống khí nén: Sử dụng trong các phân xưởng sản xuất khí công nghiệp nhờ khả năng lắp đặt nhanh chóng.

Khi nào nên dùng SORF flange class 150?

Bạn nên ưu tiên sử dụng ANSI 150 SORF flange khi hệ thống vận hành ở áp suất trung bình (dưới 20 bar) và nhiệt độ không quá cao. Đây là giải pháp "vàng" cho các hệ thống đường ống tĩnh, ít rung động.

Khi nào KHÔNG nên dùng?

• Hệ thống có áp suất cực cao (Class 900, 1500).

• Đường ống dẫn lưu chất cực độc hoặc có tính xâm thực mạnh yêu cầu mối hàn đối đầu để kiểm tra siêu âm (RT).

• Môi trường có sự thay đổi nhiệt độ đột ngột gây ứng suất nhiệt lớn.

Sai lầm thường gặp khi chọn ANSI 150 SORF flange

1. Nhầm lẫn Pressure Class: Sử dụng Class 150 cho hệ thống Class 300 sẽ dẫn đến biến dạng mặt bích và rò rỉ nghiêm trọng.

2. Hàn thiếu mối hàn trong: Một số thợ hàn chỉ hàn mặt ngoài để tiết kiệm thời gian, điều này làm giảm 50% khả năng chịu tải của mối nối.

3. Sai vật liệu Gasket: Sử dụng gasket quá cứng cho bề mặt Raised Face có thể gây xước bề mặt hoặc không đạt được độ nén cần thiết để làm kín.

4. Mismatch Bolt Pattern: Trộn lẫn tiêu chuẩn ANSI với tiêu chuẩn DIN hoặc JIS sẽ khiến các lỗ bulông không khớp nhau.

Checklist chọn ANSI 150 SORF flange phù hợp

Để đảm bảo chọn đúng sản phẩm, hãy tuân thủ các bước sau:

• Bước 1: Xác định lưu chất (Axit, nước, hay dầu?) để chọn mác thép (A105, 304 hay 316).

• Bước 2: Kiểm tra nhiệt độ và áp suất vận hành để chắc chắn Class 150 là đủ tải.

• Bước 3: Đối chiếu Pipe Schedule (Độ dày ống) để đảm bảo lỗ bore của mặt bích khớp với đường kính ngoài của ống.

• Bước 4: Kiểm tra khả năng tương thích của gioăng và cấp bền bulông đi kèm.

Lưu ý khi lắp đặt ANSI 150 SORF flange

• Chất lượng mối hàn: Đảm bảo mối hàn fillet đều, không bị rỗ khí hay ngậm xỉ.

• Siết bulông theo hình sao: Luôn siết bulông theo thứ tự đối xứng để lực ép dàn đều lên bề mặt Raised Face.

• Căn chỉnh Alignment: Hai mặt bích phải song song tuyệt đối trước khi siết. Việc cưỡng bức các mặt bích lệch tâm sẽ gây ứng suất dư và làm hỏng gasket sớm.

Câu hỏi thường gặp (FAQ)

1. ANSI 150 SORF flange là gì?

Là mặt bích hàn trượt có mặt lồi, chịu áp 150 psi (danh định) theo tiêu chuẩn ASME B16.5.

2. SORF flange khác SO flange như thế nào?

Thực tế SO (Slip On) là kiểu kết nối, còn RF (Raised Face) là kiểu bề mặt. SORF là sự kết hợp của cả hai. Có loại SOFF (Slip On Flat Face) nhưng ít phổ biến hơn.

3. SORF flange có chịu áp cao không?

Không. Class 150 là mức áp suất thấp nhất trong thang đo ANSI. Với áp suất cao, bạn cần chuyển sang Class 300, 600 hoặc dùng mặt bích Weld Neck.

4. Tại sao Raised Face quan trọng?

Vì nó tập trung toàn bộ lực siết vào một diện tích nhỏ hơn, giúp nén chặt gioăng và ngăn rò rỉ hiệu quả hơn mặt phẳng.

Kết luận

ANSI 150 SORF flange là minh chứng cho sự kết hợp hoàn hảo giữa tính tiện dụng và hiệu quả kỹ thuật. Mặc dù có cấu tạo đơn giản, nhưng nếu được lựa chọn đúng vật liệu và lắp đặt đúng quy trình, nó sẽ mang lại sự an tâm tuyệt đối cho hệ thống đường ống của bạn. Đừng quên rằng, chọn đúng tiêu chuẩn ANSI là bước đầu tiên để đảm bảo tính an toàn và bền vững cho công trình.
