Flange SOFF Là Gì? Cẩm Nang Chuyên Sâu Về Slip-On Flange Cho Công Trình

Trong thi công hệ thống đường ống công nghiệp, việc lựa chọn phương thức kết nối là yếu tố sống còn quyết định đến tính an toàn và ngân sách dự án. Một sai lầm phổ biến là sử dụng các loại mặt bích không tương thích, dẫn đến tình trạng rò rỉ lưu chất tại điểm nối hoặc thậm chí là bung mặt bích khi áp suất tăng đột ngột.

Thực tế, thuật ngữ flange đang được giới kỹ thuật và thu mua tìm kiếm rất nhiều, nhưng không phải ai cũng hiểu đúng bản chất kỹ thuật của nó để ứng dụng hiệu quả. Việc nắm vững đặc tính của dòng mặt bích này sẽ giúp bạn tối ưu hóa quy trình lắp đặt, giảm thiểu rủi ro vận hành và tiết kiệm chi phí vật tư đáng kể.

Vì Sao Chọn Sai Flange Có Thể Gây Hỏng Cả Hệ Thống Ống?

Mặt bích (Flange) đóng vai trò là "khớp nối" chịu tải cho toàn bộ mạng lưới đường ống. Khi chọn sai loại mặt bích, ví dụ như dùng loại chịu áp thấp cho hệ thống cao áp hoặc chọn sai phương thức hàn, hệ thống sẽ sớm xuất hiện những vết nứt chân chim tại mối hàn.

Hậu quả thực tế:

• Rò rỉ nghiêm trọng: Gây thất thoát tài nguyên và ô nhiễm môi trường.

• Mất an toàn lao động: Áp lực cao làm bung mặt bích có thể gây tai nạn cháy nổ hoặc hỏng hóc thiết bị ngoại vi.

• Chi phí sửa chữa khổng lồ: Việc dừng hệ thống để thay thế mặt bích thường tốn kém hơn gấp nhiều lần so với giá trị vật tư ban đầu.

Mặt bích flange (thường được hiểu là Slip-on Flange) chính là giải pháp kinh tế được ưu chuộng, nhưng nó chỉ phát huy tác dụng khi được dùng đúng chỗ và đúng kỹ thuật.

Flange SOFF Là Gì?

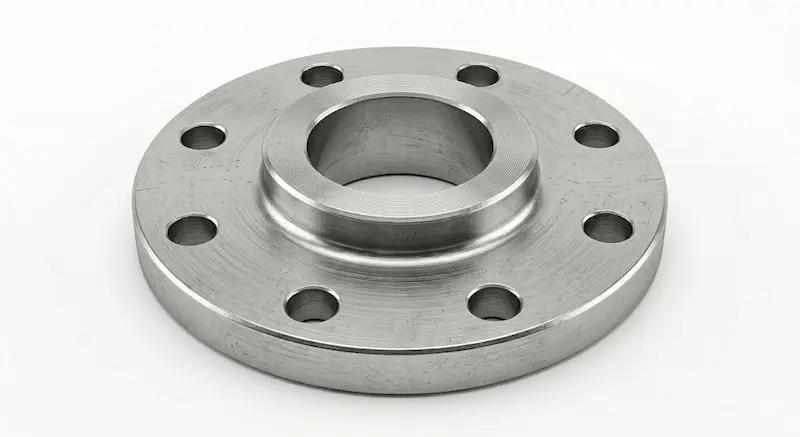

Flange là cách gọi kỹ thuật phổ biến của Slip-On Flat Face Flange hoặc đơn giản là Slip-on Flange (SO). Đây là loại mặt bích được thiết kế với lỗ trong (bore) lớn hơn đường kính ngoài (OD) của ống một chút, cho phép mặt bích "trượt" lên đầu ống trước khi được hàn cố định.

Đặc điểm nhận dạng cốt lõi:

• Thiết kế lỗ lớn: Không giống như Weld Neck Flange (có cổ), SO Flange có bề mặt phẳng hơn và lỗ thông suốt giúp dễ dàng căn chỉnh.

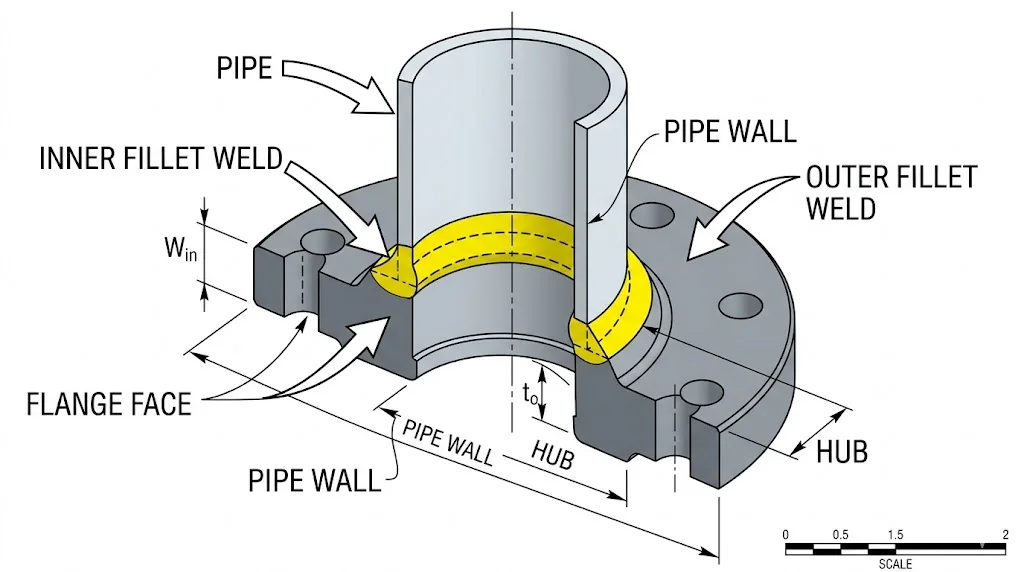

• Cơ chế hàn kép: Để đảm bảo độ kín khít, loại mặt bích này cần được hàn cả ở mặt trong (nơi đầu ống tiếp xúc với lòng bích) và mặt ngoài (nơi cổ bích tiếp xúc với thân ống).

• Tên gọi tương đương: Trong các bản vẽ kỹ thuật, bạn có thể bắt gặp các ký hiệu như SO Flange, Slip-on Flange hoặc Hubbed Slip-on.

Nguyên Lý Hoạt Động Của Slip-On Flange

Khác với các dòng mặt bích hàn đối đầu (Butt Weld), flange hoạt động dựa trên nguyên lý lồng ống. Khi lắp đặt, thợ hàn sẽ trượt mặt bích vào ống, để đầu ống lùi lại so với mặt bích một khoảng nhỏ (thường bằng độ dày thành ống) để tạo rãnh hàn nội bộ.

Sức mạnh kết nối đến từ hai nguồn chính:

1. Mối hàn góc (Fillet Welds): Hai đường hàn vòng tròn tạo ra một liên kết vững chắc, giúp chịu đựng các rung động và áp lực từ dòng chảy.

2. Lực siết Bulong: Khi kết nối hai mặt bích với nhau qua gioăng (gasket), lực siết bulong tạo ra độ kín khít cơ học, ngăn chặn lưu chất rò rỉ ra ngoài.

Tại sao dễ lắp đặt? Vì mặt bích có thể xoay tự do quanh ống trước khi hàn, việc căn chỉnh các lỗ bulong để khớp với thiết bị (van, máy bơm) trở nên đơn giản hơn nhiều so với các loại mặt bích cố định khác.

Phân Loại Flange SOFF Phổ Biến

Tùy vào bề mặt tiếp xúc và tiêu chuẩn kỹ thuật, flange được chia thành các loại chính sau:

1. Slip-on Raised Face (RF)

Đây là loại có một phần gờ cao lên ở bề mặt tiếp xúc gioăng.

• Ưu điểm: Tập trung lực siết vào diện tích nhỏ, giúp tăng khả năng làm kín.

• Khi nên dùng: Phổ biến nhất trong công nghiệp dầu khí, hóa chất với áp suất trung bình.

2. Slip-on Flat Face (FF)

Bề mặt tiếp xúc hoàn toàn phẳng, không có gờ.

• Ưu điểm: Tránh gây ứng suất làm gãy mặt bích khi kết nối với các thiết bị bằng gang (Cast Iron).

• Khi nên dùng: Hệ thống nước sạch, PCCC, hoặc các thiết bị có mặt bích phẳng đi kèm.

3. Slip-on Ring Type Joint (RTJ)

Loại này có rãnh để đặt vòng đệm kim loại (Ring Gasket). Tuy nhiên, thiết kế SO cho RTJ rất hiếm vì RTJ thường dành cho áp suất cực cao, nơi mà Weld Neck Flange chiếm ưu thế tuyệt đối.

Thông Số Kỹ Thuật Quan Trọng

Việc đặt mua flange mà không nắm rõ thông số là một rủi ro lớn. Bạn cần chú ý các tiêu chí sau:

• Kích thước danh định: DN (mm) hoặc Inch (ví dụ: DN100, 4").

• Pressure Rating (Cấp áp suất): Đây là thông số sống còn. Các cấp phổ biến gồm Class 150, 300, 600, 900 theo chuẩn ASME, hoặc PN10, PN16 theo chuẩn DIN/JIS.

• Vật liệu:

  • Carbon Steel (A105, Q235): Dùng cho dầu khí, nước, môi trường không ăn mòn.

  • Stainless Steel (SUS 304, 316): Dùng cho hóa chất, thực phẩm, môi trường đòi hỏi độ sạch cao.

• Tiêu chuẩn (Standards): ASME B16.5 (Mỹ), DIN (Đức), JIS B2220 (Nhật).

Insight: Sử dụng sai cấp áp suất (ví dụ lắp Class 150 vào hệ thống yêu cầu Class 300) là nguyên nhân hàng đầu gây ra biến dạng mặt bích và rò rỉ rầm rộ chỉ sau vài giờ vận hành.

So Sánh Slip-On Flange Với Các Loại Khác

Để hiểu rõ vì sao nên chọn flange soff, hãy đặt nó lên bàn cân với các loại mặt bích khác:

Giải thích: Slip-on Flange rẻ hơn vì khối lượng thép ít hơn và quy trình gia công đơn giản. Tuy nhiên, do mối hàn là hàn góc nên độ bền mỏi chỉ bằng khoảng 1/3 so với Weld Neck. Vì vậy, trong các hệ thống nhiệt độ cực cao hoặc áp suất siêu cao, người ta tuyệt đối không dùng Slip-on.

Tại Sao Slip-On Flange Được Dùng Phổ Biến?

Không phải ngẫu nhiên mà flange chiếm tỷ trọng lớn trong các kho vật tư ngành nước và HVAC.

1. Dễ thi công: Thợ hàn không cần vát mép đầu ống một cách cầu kỳ như hàn đối đầu. Việc điều chỉnh chiều dài đoạn ống cũng linh hoạt hơn.

2. Chi phí thấp: Từ giá mua vật tư đến chi phí nhân công lắp đặt đều rẻ hơn Weld Neck Flange đáng kể.

3. Tính sẵn có: Bạn có thể tìm thấy Slip-on Flange ở bất kỳ cửa hàng vật tư công nghiệp nào với đầy đủ các tiêu chuẩn từ ANSI đến JIS.

4. Phù hợp hệ phổ thông: Với các hệ thống áp suất thấp đến trung bình, Slip-on hoàn toàn đáp ứng tốt về mặt kỹ thuật mà không cần đầu tư quá mức.

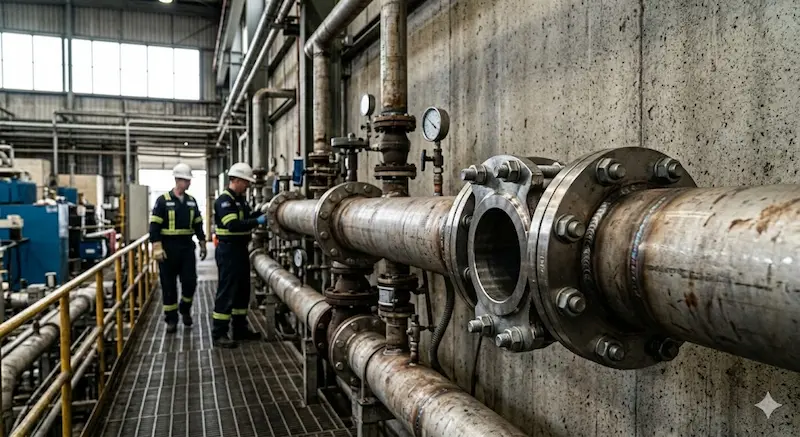

Ứng Dụng Thực Tế: Khi Nào Nên Dùng Flange SOFF?

Sản phẩm này là "vua" trong các phân khúc sau:

• Hệ thống xử lý nước và cấp thoát nước: Áp lực không quá lớn, yêu cầu lắp đặt số lượng nhiều.

• Ngành HVAC & Chống cháy (PCCC): Nơi cần sự nhanh chóng và ổn định trong thi công tòa nhà.

• Công nghiệp nhẹ: Các nhà máy dệt may, thực phẩm (dùng inox) nơi áp suất làm việc thường dưới 20 bar.

• Hệ thống ống dẫn khí áp suất thấp: Đảm bảo độ kín mà vẫn giữ được giá thành cạnh tranh cho dự án.

Những Sai Lầm Thường Gặp Khi Sử Dụng

1. Sử dụng cho hệ thống rung động mạnh: Mối hàn góc của Slip-on dễ bị nứt dưới tác động của rung động liên tục.

2. Hàn không đủ 2 mặt: Một số đơn vị thi công ẩu chỉ hàn mặt ngoài để tiết kiệm thời gian. Điều này cực kỳ nguy hiểm vì áp suất sẽ tập trung vào một mối hàn duy nhất, gây nguy cơ bục mối nối.

3. Không kiểm tra Alignment (độ thẳng hàng): Việc trượt tự do đôi khi khiến thợ lắp đặt chủ quan, dẫn đến mặt bích bị vênh, khi siết bulong sẽ làm hỏng gioăng hoặc gây ứng suất dư lên ống.

Checklist Chọn Flange SOFF Chuẩn

Để tránh mua sai hàng, hãy luôn mang theo danh sách kiểm tra này:

•  Áp suất vận hành: Có vượt quá giới hạn của Class 150/300 hay PN10/16 không?

•  Kích thước ống: Kiểm tra kỹ OD của ống để khớp với Bore của mặt bích.

•  Loại vật liệu: Môi trường có tính axit hay kiềm không? (Chọn thép hay inox).

• Bề mặt tiếp xúc: Cần loại phẳng (FF) hay gờ cao (RF)?

• Chứng chỉ: Sản phẩm có đầy đủ CO/CQ từ nhà sản xuất không?

Hướng Dẫn Lắp Đặt Slip-On Flange Đúng Kỹ Thuật

• Bước 1: Trượt mặt bích vào ống. Khoảng cách từ đầu ống đến mặt bích nên lùi lại một khoảng bằng $t$ (độ dày ống) $+ 3mm$.

• Bước 2: Căn chỉnh các lỗ bulong sao cho cân đối với các thiết bị kết nối.

• Bước 3: Tiến hành hàn mặt ngoài (Hub weld) trước để cố định, sau đó hàn mặt trong (Internal weld).

• Bước 4: Sau khi mối hàn nguội tự nhiên, làm sạch xỉ hàn và tiến hành lắp gioăng, siết bulong theo sơ đồ đối xứng để lực phân bổ đều.

Câu Hỏi Thường Gặp (FAQ)

1. Flange SOFF có phải là Slip-on Flange không?

Đúng vậy. Đây là cách gọi ngắn gọn thường thấy trong các đơn đặt hàng hoặc bản vẽ mô tả loại mặt bích trượt (Slip-on) có bề mặt phẳng (Flat Face).

2. Slip-on flange chịu được áp lực tối đa bao nhiêu?

Thông thường, chúng được dùng phổ biến cho Class 150 và 300. Mặc dù có loại Class 600, nhưng các chuyên gia khuyên nên chuyển sang Weld Neck nếu hệ thống có áp suất cao và nhiệt độ thay đổi liên tục.

3. Có cần thiết phải hàn cả mặt trong và mặt ngoài không?

Cực kỳ cần thiết. Việc hàn hai mặt giúp phân phối tải trọng lên mối hàn và ngăn lưu chất lọt vào khe hở giữa ống và lỗ bích, tránh ăn mòn kẽ hở (crevice corrosion).

Kết Luận

Mặt bích flange (Slip-on) là một lựa chọn thông minh cho các nhà thầu muốn cân bằng giữa hiệu quả kỹ thuật và chi phí kinh tế. Tuy nhiên, sự tinh tế của người kỹ sư nằm ở việc nhận biết giới hạn của nó: chỉ dùng cho các hệ thống áp suất thấp đến trung bình và không có dao động nhiệt cực đoan Flange soff.
