Flange 1 2 inch: Cẩm Nang Kỹ Thuật Và Hướng Dẫn Lựa Chọn Chuẩn Chuyên Gia

Bạn đang triển khai một hệ thống đường ống công nghiệp và cần tìm mua flange 1/2 inch? Trên lý thuyết, đây là kích thước nhỏ nhất và cơ bản nhất trong hệ thống mặt bích. Tuy nhiên, thực tế lắp đặt lại cho thấy một nghịch lý: chính những chi tiết nhỏ này lại dễ gây ra sai sót nhất.

Nhiều kỹ sư và đơn vị thu mua đã rơi vào tình cảnh "dở khóc dở cười" khi mua mặt bích về nhưng không khớp lỗ bulong, hoặc tệ hơn là hệ thống bị rò rỉ ngay khi vừa vận hành thử. Những cụm từ như "mặt bích DN15", "mặt bích phi 21" hay "mặt bích 1/2" thường bị dùng lẫn lộn, dẫn đến việc chọn sai tiêu chuẩn ANSI, DIN hay JIS.

Vậy làm sao để chọn đúng loại flange 1/2 inch bền bỉ, chịu áp tốt và tối ưu chi phí? Bài viết này sẽ phân tích sâu dưới góc độ chuyên gia để giúp bạn có cái nhìn toàn diện nhất.

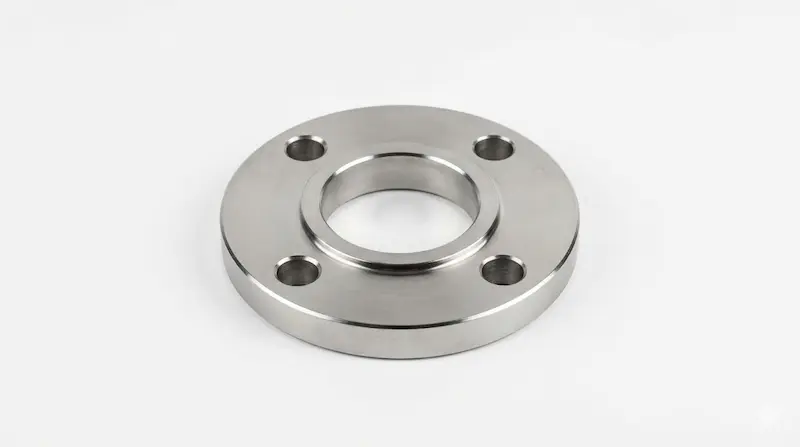

Flange 1 2 inch là gì? Định nghĩa và quy đổi tiêu chuẩn

Flange 1/2 inch (hay còn gọi là mặt bích 1/2") là phụ kiện cơ khí có đường kính danh nghĩa DN15, được sử dụng để kết nối các đoạn ống, van hoặc thiết bị đo lường trong hệ thống dẫn chất lỏng và khí.

Về mặt kỹ thuật, con số 1/2 inch không chỉ độ dày hay đường kính ngoài của mặt bích, mà nó tương ứng với kích thước định danh của ống đi kèm (thường là ống có đường kính ngoài xấp xỉ 21.3mm).

Vai trò cốt lõi của flange 1/2 inch:

• Kết nối linh hoạt: Cho phép liên kết các đoạn ống ngắn hoặc thiết bị vào hệ thống chính một cách chắc chắn.

• Tạo điểm tháo lắp: Khác với mối hàn chết, mặt bích giúp việc bảo trì, vệ sinh hoặc thay thế thiết bị trở nên dễ dàng chỉ bằng việc tháo bulong.

• Đảm bảo kín khít: Kết hợp với gioăng làm kín, nó ngăn chặn hoàn toàn sự thất thoát lưu chất, ngay cả trong môi trường áp suất cao.

Nguyên lý hoạt động và khả năng chịu tải của mặt bích nhỏ

Dù có kích thước khiêm tốn, Flange 1 2 inch vẫn đóng vai trò là "chốt chặn" quan trọng. Nguyên lý hoạt động của nó dựa trên cơ chế nén cơ khí. Hai mặt phẳng của bích sẽ ép chặt một lớp gioăng (gasket) ở giữa thông qua lực siết của hệ thống bulong.

Cơ chế tạo độ kín: Khi siết bulong, lực ép sẽ làm biến dạng nhẹ lớp gioăng, giúp nó điền đầy vào các rãnh siêu nhỏ trên bề mặt bích, tạo ra một rào cản vật lý ngăn chất lưu thoát ra ngoài.

Vì sao flange nhỏ vẫn chịu được áp lực lớn?

Nhiều người thắc mắc tại sao một mặt bích nhỏ chỉ có 4 lỗ bulong lại có thể chịu được áp suất lên đến hàng chục bar (như Class 150 hay PN16). Câu trả lời nằm ở tỷ lệ diện tích. Với đường kính trong nhỏ (DN15), tổng lực đẩy do áp suất chất lỏng tác động lên bề mặt bích thấp hơn nhiều so với các kích thước lớn (như DN100 hay DN200). Do đó, thiết kế tiêu chuẩn của flange 1/2 inch hoàn toàn đủ khả năng duy trì độ toàn vẹn cấu trúc dưới áp lực làm việc khắc nghiệt.

Phân loại Flange 1 2 inch phổ biến trên thị trường

Việc chọn đúng kiểu dáng mặt bích quyết định trực tiếp đến phương thức thi công và độ bền của mối nối.

Phân loại Flange 1 2 inch theo kiểu dáng kết nối

1. Slip-on Flange (Mặt bích hàn trượt): Loại phổ biến nhất. Ống được xỏ vào bên trong lỗ mặt bích và hàn cả hai mặt trong - ngoài. Dễ lắp đặt nhưng chịu áp suất thấp hơn loại cổ cao.

2. Weld Neck Flange (Mặt bích hàn cổ): Có phần cổ dài để hàn đối đầu với ống. Loại này chịu áp suất và nhiệt độ cực tốt, thường dùng trong dầu khí, hóa chất.

3. Threaded Flange (Mặt bích ren): Kết nối với ống bằng ren mà không cần hàn. Phù hợp cho các khu vực dễ cháy nổ hoặc hệ thống áp suất thấp.

4. Blind Flange (Mặt bích mù): Không có lỗ ở giữa, dùng để bịt kín đầu ống, ngăn dòng chảy tạm thời hoặc vĩnh viễn.

Phân loại theo vật liệu chế tạo

• Thép Carbon (A105): Giá thành rẻ, chịu lực tốt nhưng dễ bị rỉ sét. Thường được mạ kẽm để tăng độ bền.

• Inox (304, 316): Kháng ăn mòn tuyệt vời, chịu nhiệt cao. Inox 316 thường dùng cho môi trường nước biển hoặc hóa chất mạnh.

• Nhựa / Composite (PVC, FRP): Trọng lượng nhẹ, chống ăn mòn hóa chất tuyệt đối nhưng khả năng chịu nhiệt và áp suất cơ học hạn chế.

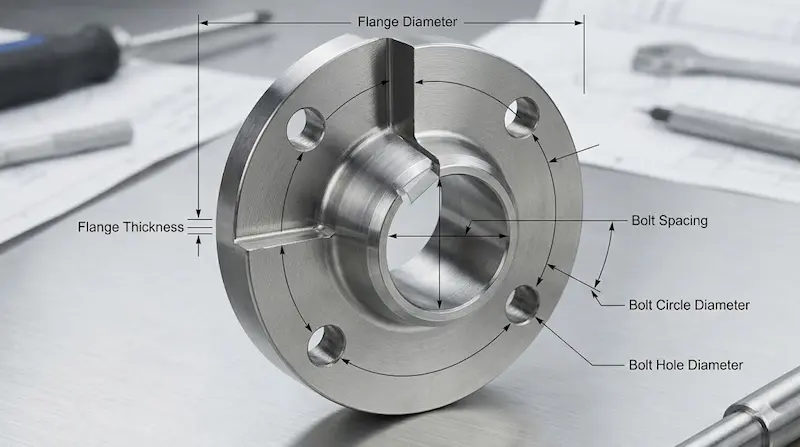

Thông số kỹ thuật flange 1/2 inch cần lưu ý

Để tránh mua sai hàng, bạn cần đối chiếu chính xác các thông số trong bảng tiêu chuẩn. Một chiếc flange 1/2 inch chuẩn ANSI sẽ không bao giờ lắp vừa một hệ thống chuẩn DIN dù cả hai đều là size 1/2".

Bảng thông số tham khảo (Chuẩn ANSI Class 150):

• Đường kính ngoài (O): ~89 mm

• Đường kính tâm lỗ bulong (W): ~60.3 mm

• Số lỗ bulong: 4 lỗ

• Đường kính lỗ bulong: ~16 mm

• Độ dày tối thiểu (C): ~11.2 mm

Bảng thông số tham khảo (Chuẩn DIN PN16):

• Đường kính ngoài: ~95 mm

• Đường kính tâm lỗ bulong: ~65 mm

• Số lỗ bulong: 4 lỗ

• Đường kính lỗ bulong: ~14 mm

Lời khuyên: Luôn yêu cầu chứng chỉ xuất xứ (CO) và chứng chỉ chất lượng (CQ) để kiểm tra các thông số này trước khi nhập hàng số lượng lớn.

So sánh các loại vật liệu: Đâu là lựa chọn tối ưu?

Lựa chọn vật liệu cho flange 1/2 inch là bài toán cân bằng giữa ngân sách và yêu cầu kỹ thuật.

Tại sao Inox lại đắt nhưng vẫn được ưa chuộng?

Inox không chỉ chống rỉ mà còn đảm bảo độ sạch của dòng chảy (quan trọng trong thực phẩm, dược phẩm). Trong khi đó, mặt bích nhựa hoặc composite lại là "vua" trong các đường ống dẫn axit hoặc nước muối – nơi mà ngay cả inox cũng có thể bị ăn mòn lỗ (pitting).

Tầm quan trọng của việc chọn đúng tiêu chuẩn và vật liệu

Trong ngành kỹ thuật, sai một ly đi một dặm. Với flange 1/2 inch, sự chủ quan có thể dẫn đến những hậu quả dây chuyền:

1. Sai kích thước/tiêu chuẩn: Bạn không thể lắp đặt được. Việc đem đi gia công lại lỗ bulong sẽ làm yếu cấu trúc mặt bích và mất đi lớp bảo vệ bề mặt (như mạ kẽm).

2. Sai vật liệu: Một mặt bích thép lắp vào hệ thống hóa chất sẽ bị "ăn mòn" chỉ sau vài tuần, gây rò rỉ và hỏng toàn bộ thiết bị đắt tiền phía sau.

3. Lỗi hệ thống: Rò rỉ tại vị trí kết nối mặt bích thường dẫn đến sụt áp, làm máy bơm hoạt động quá tải, gây lãng phí điện năng và giảm tuổi thọ động cơ.

Insight chuyên gia: Đừng nhìn vào kích thước nhỏ mà đánh giá thấp tầm quan trọng của nó. Một hệ thống nghìn tỷ có thể đứng bóng chỉ vì một chiếc mặt bích 1/2 inch giá vài chục nghìn đồng bị nứt vỡ.

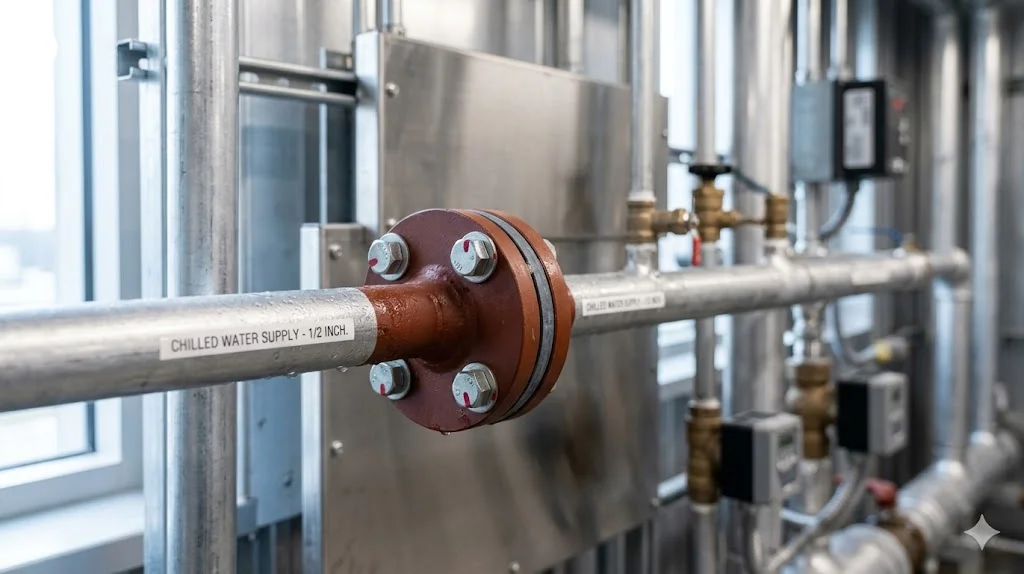

Ứng dụng thực tế: Flange 1/2 inch dùng ở đâu?

Dòng mặt bích này xuất hiện dày đặc trong cả đời sống lẫn công nghiệp nặng:

• Hệ thống PCCC: Kết nối các đầu phun, van xả áp loại nhỏ.

• Ngành HVAC: Hệ thống điều hòa trung tâm, dẫn khí lạnh hoặc nước giải nhiệt.

• Khí nén: Sử dụng mặt bích để kết nối máy nén khí với bình tích áp hoặc đường ống phân phối.

• Xử lý nước: Các hệ thống lọc nước dân dụng hoặc công nghiệp thường dùng bích 1/2" cho các đường nhánh đo lường áp suất.

• Phòng thí nghiệm: Kết nối các đường ống dẫn khí tinh khiết hoặc hóa chất nhẹ.

Khi nào nên ưu tiên dùng flange thay vì nối ren?

Mặc dù ống 1/2 inch thường dùng nối ren cho nhanh, nhưng bạn nên chọn flange khi:

• Cần tháo lắp thường xuyên để vệ sinh.

• Hệ thống có độ rung lắc cao (ren dễ bị lỏng, flange bắt bulong chắc chắn hơn).

• Môi trường có yêu cầu khắt khe về độ kín và an toàn cháy nổ.

Những sai lầm kinh điển khi mua và lắp đặt

Dựa trên kinh nghiệm thực tế, đây là những lỗi mà khách hàng thường xuyên mắc phải:

1. Nhầm lẫn giữa DN15 và Phi 21: DN15 là tên định danh, còn phi 21 là đường kính ngoài thực tế của ống. Khi mua, tốt nhất hãy đọc đúng tiêu chuẩn (ví dụ: Flange ANSI 1/2").

2. Bỏ qua thông số áp suất: Lắp mặt bích PN10 vào hệ thống chạy áp 16 bar là một sai lầm chết người. Mặt bích có thể bị vênh, gây rò rỉ tức thì.

3. Lắp sai bulong: Sử dụng bulong quá ngắn hoặc không đúng cấp độ bền. Với bích inox, bắt buộc phải dùng bulong inox để tránh ăn mòn điện hóa.

Checklist: Cách chọn flange 1/2 inch "chuẩn không cần chỉnh"

Trước khi xuống tiền, hãy kiểm tra danh sách sau:

•  Xác định tiêu chuẩn: Hệ thống hiện tại đang dùng tiêu chuẩn gì? (ANSI, DIN, JIS hay BS).

•  Xác định áp suất (Rating): Hệ thống vận hành ở mức bao nhiêu bar? (Class 150, 300 hoặc PN10, PN16).

•  Chọn vật liệu: Môi trường có tính ăn mòn không? Nhiệt độ là bao nhiêu?

•  Kiểm tra kiểu bích: Cần bích rỗng (để dòng chảy đi qua) hay bích mù (để chặn)? Cần hàn hay vặn ren?

•  Phụ kiện đi kèm: Đã mua đủ gioăng và bulong tương ứng chưa?

Hướng dẫn lắp đặt kỹ thuật để tránh rò rỉ

Lắp đặt flange 1/2 inch không khó, nhưng cần sự tỉ mỉ:

1. Vệ sinh: Lau sạch bề mặt tiếp xúc, không để dính cát hay mạt sắt.

2. Đặt gioăng: Gioăng phải nằm đồng tâm. Nếu gioăng bị lệch, lưu chất sẽ sớm tìm được kẽ hở để thoát ra.

3. Siết bulong hình sao: Siết dần theo các cặp đối diện nhau (1-3, 2-4). Điều này giúp lực ép phân bổ đều, không làm vênh mặt bích.

4. Kiểm tra: Sau khi chạy thử, hãy dùng nước xà phòng hoặc thiết bị đo áp để kiểm tra lại các mối nối.

FAQ – Giải đáp thắc mắc về flange 1/2 inch

1. Flange 1/2 inch có phải là DN15 không?

Đúng. Trong hệ mét, 1/2 inch tương đương với đường kính định danh DN15. Tuy nhiên, đường kính lỗ thực tế sẽ lớn hơn 15mm một chút để xỏ vừa ống.

2. Có dùng được mặt bích nhựa cho nước nóng không?

Tùy loại nhựa. Nhựa PVC thường chỉ chịu được dưới 60°C. Nếu dùng cho nước nóng, bạn nên chọn inox hoặc bích composite chịu nhiệt chuyên dụng.

3. Tại sao lỗ bulong của tôi không khớp dù đều là size 1/2 inch?

Khả năng cao là bạn đang cầm một chiếc mặt bích chuẩn DIN và cố lắp vào hệ thống chuẩn ANSI. Hãy kiểm tra lại ký hiệu dập trên thân bích.

4. Có thể thay thế mặt bích bằng khớp nối nhanh không?

Có thể, nhưng mặt bích mang lại sự ổn định và khả năng chịu áp suất cao lâu dài tốt hơn so với các loại khớp nối nhanh thường dùng cho ống mềm.

Kết luận

Dù là chi tiết nhỏ trong tổng thể công trình, flange 1/2 inch lại đóng vai trò quyết định đến sự an toàn và hiệu suất vận hành. Việc hiểu rõ về tiêu chuẩn, vật liệu và quy trình lắp đặt sẽ giúp bạn tiết kiệm hàng triệu đồng chi phí bảo trì và tránh được những rủi ro không đáng có Flange 1 2 inch.
