Flange BS4504 PN16 là gì? Thông số kỹ thuật và cách lựa chọn chuẩn xác

Trong quá trình thi công hệ thống đường ống nước, hệ thống phòng cháy chữa cháy (PCCC) hay hệ thống điều hòa trung tâm HVAC, các kỹ sư thường đưa ra yêu cầu khắt khe về việc sử dụng flange PN16. Tuy nhiên, một tình huống thực tế rất hay xảy ra tại công trường là nhân viên thu mua hoặc đơn vị lắp đặt không hiểu rõ bản chất tiêu chuẩn này, dẫn đến việc đặt sai hàng.

Vấn đề thường gặp nhất là sự nhầm lẫn tai hại giữa tiêu chuẩn Anh (BS) với tiêu chuẩn Nhật (JIS) hoặc Mỹ (ANSI). Kết quả là khi đưa vào lắp ráp, các lỗ bu lông không khớp nhau, khiến toàn bộ tiến độ dự án bị đình trệ và tiêu tốn chi phí đổi trả không đáng có. Bài viết này sẽ giúp bạn hiểu đúng về flange PN16, cách tra thông số chính xác và kinh nghiệm chọn loại mặt bích phù hợp nhất cho công trình.

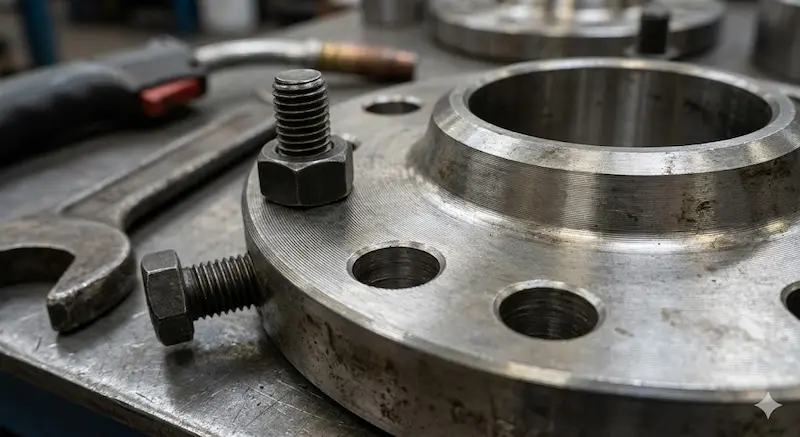

Flange PN16 là gì?

Để bắt đầu, chúng ta cần nắm vững khái niệm cơ bản về dòng phụ kiện này. Flange PN16 là loại mặt bích được sản xuất dựa trên tiêu chuẩn BS 4504 của Anh Quốc (British Standard). Đây là một trong những hệ quy chiếu quan trọng nhất tại thị trường Việt Nam và Đông Nam Á đối với các hệ thống dẫn chất lỏng.

1. Định nghĩa kỹ thuật

Ký hiệu PN16 (Pressure Nominal) thể hiện mức áp suất làm việc tối đa mà mặt bích có thể chịu tải liên tục ở nhiệt độ tiêu chuẩn, cụ thể là 16 bar (tương đương khoảng 16 kg/cm²). Việc tuân thủ BS4504 đảm bảo rằng mặt bích sẽ có các thông số về đường kính ngoài, độ dày và vòng lỗ bu lông đồng nhất, giúp dễ dàng thay thế và bảo trì.

2. Bản chất và cơ chế hoạt động

Về mặt chức năng, flange là chi tiết trung gian dùng để kết nối:

• Ống với ống: Mở rộng chiều dài đường ống dẫn.

• Ống với van: Lắp đặt các loại van cổng, van một chiều, van bướm.

• Ống với thiết bị: Kết nối vào máy bơm, bình áp lực hoặc bồn chứa.

Cơ chế kết nối dựa trên sự phối hợp giữa hệ thống bu lông và gioăng làm kín (gasket). Khi siết chặt bu lông, lực ép sẽ phân bổ đều quanh mặt bích, nén chặt gioăng để ngăn chặn rò rỉ môi chất ra bên ngoài.

Phân tích thông số flange BS4504 PN16 chi tiết

Việc hiểu sai thông số kỹ thuật là nguyên nhân chính dẫn đến thất bại trong lắp đặt. Với tiêu chuẩn flange PN16, có 5 thông số "sống còn" mà bạn bắt buộc phải kiểm tra trước khi đặt hàng.

1. Các kích thước hình học quan trọng

• DN (Diameter Nominal): Đường kính danh nghĩa của ống (ví dụ: DN50, DN100).

• OD (Outside Diameter): Đường kính ngoài tổng thể của mặt bích.

• PCD (Pitch Circle Diameter): Đường kính vòng tròn đi qua tâm các lỗ bu lông. Đây là thông số quan trọng nhất để biết hai mặt bích có khớp nhau hay không.

• Số lượng và kích thước lỗ bu lông: Ví dụ, DN100 PN16 thường có 8 lỗ bu lông M16.

• Độ dày (Thickness): Quyết định khả năng chịu lực và độ bền của mối nối.

2. Phân loại phổ biến trong thực tế

Tùy vào phương thức kết nối với ống, flange PN16 được chia thành các dòng chính:

• Slip-on Flange (Mặt bích trượt): Ống được xỏ vào trong lòng bích và hàn cả mặt trong lẫn mặt ngoài. Ưu điểm là dễ lắp đặt, giá thành rẻ.

• Weld Neck Flange (Mặt bích cổ hàn): Có phần cổ dài để hàn đối đầu với ống. Loại này chịu áp lực và rung động cực tốt, thường dùng trong hệ thống quan trọng.

• Blind Flange (Mặt bích mù): Không có lỗ ở giữa, dùng để bịt đầu ống hoặc chờ sẵn cho việc mở rộng hệ thống sau này.

• Threaded Flange (Mặt bích ren): Kết nối bằng ren, không cần hàn, phù hợp cho các khu vực dễ cháy nổ hoặc ống mỏng.

3. So sánh BS4504 PN16 với các tiêu chuẩn khác

Sự nhầm lẫn thường xảy ra giữa các hệ tiêu chuẩn sau:

Lưu ý cực kỳ quan trọng: Mặc dù cùng kích thước DN (ví dụ DN100), nhưng mặt bích BS4504 PN16 và JIS 10K có khoảng cách tâm lỗ bu lông (PCD) khác nhau. Bạn không thể lắp lẫn hai loại này với nhau.

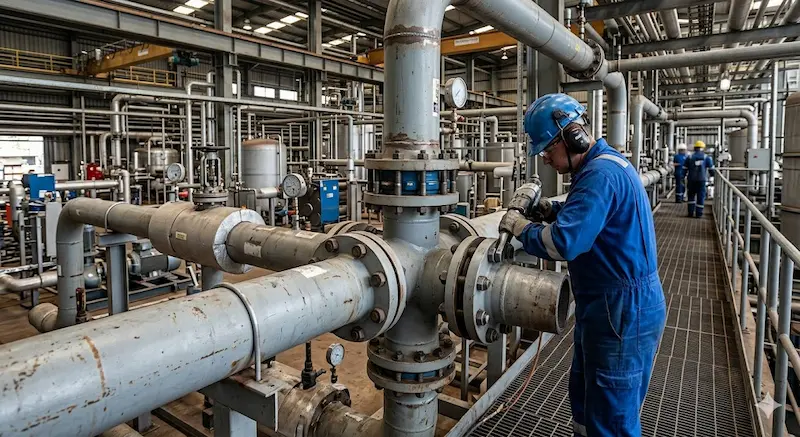

Ứng dụng thực tế: Khi nào nên sử dụng?

Dòng flange PN16 là sự lựa chọn cân bằng giữa chi phí và hiệu năng, phù hợp với đại đa số các công trình hạ tầng hiện nay.

1. Các lĩnh vực ưu tiên sử dụng

• Hệ thống cấp thoát nước: Nhờ khả năng chịu áp lực 16 bar, nó đáp ứng tốt các trạm bơm nước sạch và xử lý nước thải thành phố.

• Hệ thống PCCC: Đây là tiêu chuẩn gần như bắt buộc trong các tòa nhà cao tầng và nhà xưởng để đảm bảo an toàn khi vận hành máy bơm chữa cháy áp lực cao.

• HVAC: Sử dụng trong các đường ống nước lạnh của hệ thống điều hòa trung tâm Chiller.

• Công nghiệp nhẹ: Các nhà máy thực phẩm, dệt nhuộm hoặc sản xuất giấy thường xuyên ứng dụng tiêu chuẩn này.

2. Các trường hợp không nên sử dụng

Bạn cần tránh sử dụng flange PN16 trong các môi trường đặc thù như:

• Hệ thống hơi bão hòa hoặc dầu khí có áp suất vượt quá 16 bar (lúc này cần PN25, PN40 hoặc ANSI 300).

• Các đường ống hóa chất cực mạnh nếu chỉ sử dụng vật liệu thép carbon thông thường mà không có lớp lót hoặc dùng inox 316

Hướng dẫn Checklist chọn mua và lắp đặt chuẩn xác

Để tránh sai sót, hãy áp dụng quy trình kiểm tra 4 bước dưới đây trước khi ký đơn hàng flange bs4504.

1. Cách chọn vật liệu phù hợp

• Thép Carbon (A105/S20C): Phổ biến nhất, giá rẻ, dùng cho nước, PCCC. Cần sơn phủ hoặc mạ kẽm để chống gỉ.

• Inox (304/316): Dùng cho môi trường ăn mòn, thực phẩm hoặc hóa chất.

• Gang (Cast Iron): Thường dùng trong hệ thống nước thải áp lực thấp để tối ưu chi phí.

2. Kỹ thuật lắp đặt chuyên gia

Để đảm bảo hệ thống không bị rò rỉ sau khi vận hành, hãy lưu ý:

• Siết bu lông theo hình sao: Không siết vòng tròn liên tục mà siết đối xứng các cặp bu lông để mặt bích ép đều vào gioăng.

• Sử dụng gioăng phù hợp: Với PN16, nên dùng gioăng cao su (cho nước lạnh) hoặc gioăng chì/amiăng (cho môi trường nhiệt độ cao).

• Vệ sinh bề mặt: Đảm bảo bề mặt bích không có vết xước sâu hoặc bụi bẩn trước khi đặt gioăng.

Checklist nhanh trước khi xuất kho:

•  Có đúng ký hiệu BS4504 PN16 trên thân bích không?

•  Kích thước DN có khớp với đường ống hiện có không?

•  Vật liệu có đúng theo bản vẽ kỹ thuật yêu cầu không?

•  Độ dày mặt bích có đạt chuẩn hay bị "ép" mỏng hơn thực tế?

Giải đáp thắc mắc thường gặp (FAQ)

1. PN16 là gì trong tiêu chuẩn mặt bích?

PN16 là ký hiệu của áp suất danh nghĩa, cho biết mặt bích có khả năng chịu đựng áp suất tối đa là 16 bar trong điều kiện làm việc tiêu chuẩn.

2. Flange PN16 có lắp vừa cho van tiêu chuẩn JIS 10K không?

Không. Khoảng cách lỗ bu lông và kích thước ngoài của hai tiêu chuẩn này khác nhau. Nếu van là JIS 10K, bạn bắt buộc phải dùng mặt bích JIS 10K.

3. Giá flange BS4504 PN16 phụ thuộc vào yếu tố nào?

Giá thành biến động dựa trên kích thước DN, vật liệu (thép, inox, gang) và nguồn gốc xuất xứ (Trung Quốc, Việt Nam, Hàn Quốc).

4. Làm sao để phân biệt nhanh mặt bích PN10 và PN16?

Với các kích thước nhỏ như DN50, PN10 và PN16 có thể giống nhau về số lỗ. Tuy nhiên từ DN200 trở lên, số lượng lỗ bu lông của PN16 thường nhiều hơn PN10.

Kết luận: Đầu tư đúng tiêu chuẩn, an tâm vận hành

Việc nắm vững kiến thức về flange PN16 không chỉ giúp bạn tránh được những sai sót kỹ thuật ngớ ngẩn mà còn tối ưu hóa chi phí vật tư cho dự án. Hãy luôn nhớ rằng: một hệ thống đường ống an toàn bắt đầu từ những chi tiết nhỏ nhất nhưng quan trọng nhất như mặt bích. Sai một ly ở khâu chọn tiêu chuẩn có thể dẫn đến hậu quả lớn về rò rỉ và mất an toàn cháy nổ Flange bs4504 pn16.
