Van Tuần Hoàn Nước Nóng: Cấu Tạo, Nguyên Lý Và Cách Chọn Tối Ưu

Trong các công trình quy mô lớn như khách sạn, chung cư cao tầng hay nhà máy sản xuất, tình trạng xả bỏ hàng trăm lít nước nguội để chờ nước nóng chảy ra từ vòi không chỉ gây lãng phí tài nguyên mà còn làm tăng đáng kể chi phí vận hành. Để khắc phục hoàn toàn vấn đề này, việc trang bị hệ thống tuần hoàn nước nóng cho hệ thống đường ống hồi là giải pháp kỹ thuật tối ưu nhất. Thiết bị giúp duy trì nhiệt độ dòng chảy ổn định tại mọi điểm xả, tối ưu hóa năng lượng và kéo dài tuổi thọ cho toàn bộ hệ thống.

Van tuần hoàn nước nóng là gì?

Van tuần hoàn nước nóng là thiết bị được lắp trong hệ thống tuần hoàn nước nóng nhằm kiểm soát hướng và lưu lượng dòng chảy, duy trì nước nóng lưu thông liên tục giữa bình gia nhiệt và các điểm sử dụng, giúp giảm thời gian chờ nước nóng và nâng cao hiệu quả vận hành.

Trong các thiết kế đường ống hiện đại, dòng van này đóng vai trò như một mắt xích điều tiết thông minh trên tuyến ống hồi. Thay vì để nước đọng lại trong ống và bị hạ nhiệt theo thời gian, van tuần hoàn kết hợp với bơm hồi sẽ liên tục đưa lượng nước đã giảm nhiệt về lại bình bảo ôn hoặc lò hơi. Nhờ đó, người dùng chỉ cần mở vòi là có ngay nước nóng tức thì mà không tốn thời gian chờ đợi.

Nguyên lý hoạt động của hệ thống tuần hoàn nước nóng

Hoạt động của van dựa trên sự phối hợp giữa chênh lệch áp suất, nhiệt độ và lực tác động cơ học hoặc điện từ:

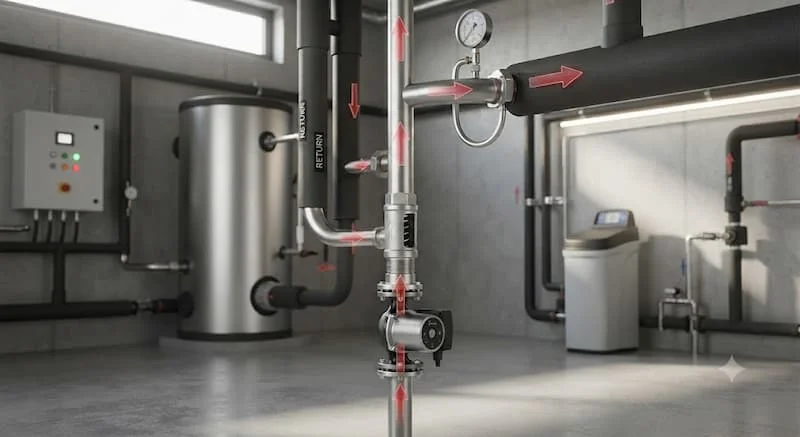

Khi bơm tuần hoàn vận hành, nước nóng từ đường ống chính được đẩy qua các điểm tiêu thụ và đi vào đường ống hồi. Dưới áp lực của dòng chảy, van tuần hoàn mở ra theo đúng chiều thiết kế, cho phép nước nguội bớt chảy về bình chứa trung tâm để tái gia nhiệt.

Khi bơm dừng hoạt động hoặc nhiệt độ đường ống đã đạt ngưỡng cài đặt, van sẽ tự động đóng lại hoặc thu hẹp cửa van. Thao tác này ngăn chặn hoàn toàn dòng chảy ngược từ bình tích áp về đường ống, hạn chế tình trạng thất thoát nhiệt vô ích qua thân van và vỏ ống. Cơ chế này đảm bảo mạng lưới cấp nước luôn duy trì mức nhiệt độ ổn định mà không tiêu tốn quá nhiều điện năng.

Cấu tạo của hệ thống tuần hoàn nước nóng

Để hoạt động bền bỉ trong môi trường nhiệt độ cao và áp suất liên tục, thiết bị được cấu thành từ các bộ phận chính sau:

1. Thân van

   Là phần chịu lực chính, được chế tạo từ các vật liệu chống ăn mòn và chịu nhiệt như đồng, inox 304, inox 316 hoặc gang. Thân van bảo vệ toàn bộ cấu trúc bên trong khỏi tác động ngoại lực.

2. Đĩa van / Cửa van

   Bộ phận trực tiếp chặn hoặc mở dòng chảy. Đĩa van thường được làm bằng hợp kim kim loại hoặc nhựa chịu nhiệt, có độ chính xác cơ khí cao để đảm bảo độ kín khi đóng.

3. Lò xo phản hồi

   Thường xuất hiện trong các dòng van một chiều hoặc van cân bằng cơ học. Lò xo tạo lực ép giúp đĩa van lập tức trở về vị trí đóng khi áp suất dòng chảy suy giảm.

4. Gioăng làm kín

   Làm từ vật liệu đàn hồi chịu nhiệt như EPDM hay PTFE (Teflon), giúp ngăn ngừa triệt để tình trạng rò rỉ lưu chất ra ngoài môi trường hoặc rò rỉ qua cửa van.

5. Đầu kết nối

   Giúp van liên kết chắc chắn với hệ thống đường ống thông qua kiểu nối ren, mặt bích hoặc nối Clamp vi sinh.

Các loại hệ thống tuần hoàn nước nóng phổ biến

Tùy thuộc vào quy mô công trình và mức độ tự động hóa, hệ thống có thể áp dụng các dòng van tuần hoàn sau:

Van một chiều tuần hoàn

• Ưu điểm: Cấu tạo đơn giản, giá thành rẻ, khả năng ngăn dòng chảy ngược hiệu quả.

• Ứng dụng: Dùng phổ biến trong các hệ thống tuần hoàn nước nóng dân dụng và biệt thự.

Van cân bằng nhiệt

• Ưu điểm: Tự động điều chỉnh lưu lượng dựa trên nhiệt độ nước thực tế tại đường ống hồi. Thiết bị giúp tiết kiệm tối đa điện năng cho bơm hồi.

• Ứng dụng: Thích hợp cho các tòa nhà cao tầng, chung cư có nhiều nhánh ống hồi phức tạp.

Van điều khiển nhiệt độ

• Ưu điểm: Phản hồi chính xác với sự thay đổi nhiệt độ, cho phép cài đặt dải nhiệt linh hoạt.

• Ứng dụng: Sử dụng trong các hệ thống đòi hỏi nhiệt độ đầu ra chuẩn xác như bệnh viện, nhà máy chế biến.

Van điện từ nước nóng

• Ưu điểm: Đóng mở nhanh bằng tín hiệu điện, dễ dàng kết nối với hệ thống quản lý tòa nhà (BMS) để điều khiển từ xa.

• Ứng dụng: Mạng lưới tuần hoàn tự động hóa quy mô lớn trong công nghiệp.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn thiết bị cho dự án, kỹ sư cần đánh giá kỹ các thông số sau:

So sánh hệ thống tuần hoàn nước nóng với van một chiều

Nhiều người dùng thường nhầm lẫn hai loại thiết bị này. Dưới đây là sự khác biệt chi tiết:

Nếu hệ thống của bạn chỉ cần chặn dòng chảy ngược cơ bản, van một chiều là đủ. Tuy nhiên, để tối ưu nhiệt độ và tiết kiệm điện năng cho hệ thống hồi nước nóng, van tuần hoàn chuyên dụng là lựa chọn không thể thay thế.

Tại sao hệ thống nước nóng cần van tuần hoàn?

Việc lắp đặt thiết bị này mang lại nhiều lợi ích thiết thực cho chủ đầu tư và người sử dụng:

• Giảm thời gian chờ nước nóng: Nước nóng luôn túc trực ngay tại vòi, mang lại trải nghiệm tiện nghi tuyệt đối.

• Tiết kiệm tài nguyên nước: Loại bỏ hoàn toàn việc xả bỏ nước lạnh trong ống trước khi nước nóng chảy ra.

• Giảm thất thoát nhiệt: Van đóng ngắt linh hoạt giúp giữ nhiệt trong bình bảo ôn, giảm tần suất hoạt động của thiết bị gia nhiệt.

• Tăng tuổi thọ máy bơm: Bơm hồi không phải chạy quá tải do dòng chảy được điều tiết mượt mà, tránh hiện tượng quá áp.

• Cải thiện hiệu suất tổng thể: Giúp hệ thống cân bằng áp suất và nhiệt độ trên toàn bộ các nhánh ống.

Hệ thống tuần hoàn nước nóng được sử dụng ở đâu?

Tòa nhà chung cư và cao ốc

Giúp các căn hộ ở tầng xa trung tâm gia nhiệt vẫn có nước nóng ngay lập tức khi mở vòi.

Khách sạn và Resort cao cấp

Nâng cao chất lượng dịch vụ, đáp ứng tiêu chuẩn khắt khe về sự tiện nghi cho khách hàng.

Bệnh viện và cơ sở y tế

Đảm bảo nguồn nước nóng vô trùng luôn sẵn sàng cho công tác vệ sinh, cấp cứu và điều trị.

Nhà máy thực phẩm và dược phẩm

Cung cấp nước nóng ổn định cho các công đoạn tẩy rửa, tiệt trùng đường ống và chế biến.

Hệ thống nước nóng năng lượng mặt trời

Giúp lưu thông nước giữa giàn thu nhiệt và bình bảo ôn hiệu quả, nâng cao hiệu suất hấp thụ nhiệt.

Những sai lầm thường gặp khi lựa chọn và sử dụng

Chọn sai kích thước DN

Lắp van quá nhỏ sẽ gây cản trở dòng chảy hồi, làm giảm hiệu quả tuần hoàn. Lắp van quá lớn gây lãng phí chi phí đầu tư.

Không kiểm tra nhiệt độ làm việc

Sử dụng van nước lạnh cho hệ thống nước nóng khiến gioăng cao su mau bị lão hóa, dẫn đến rò rỉ nước nghiêm trọng.

Lắp sai chiều dòng chảy

Lắp ngược chiều mũi tên đúc trên thân van sẽ làm đĩa van đóng chặt, chặn đứng toàn bộ tuyến ống hồi.

Chọn sai vật liệu

Dùng van thân gang kém chất lượng cho hệ thống nước nóng sinh hoạt có thể gây hoen gỉ, làm ô nhiễm nguồn nước sử dụng.

Bỏ qua công tác bảo trì

Không vệ sinh cặn vôi bám trên đĩa van định kỳ khiến van bị kẹt, mất khả năng đóng kín.

Cách chọn hệ thống tuần hoàn nước nóng phù hợp

Trước khi tiến hành mua sắm, bạn nên tham khảo danh mục kiểm tra sau:

• Xác định nhiệt độ làm việc tối đa của hệ thống nước nóng.

• Tính toán lưu lượng nước hồi cần thiết để chọn kích thước DN chuẩn.

• Kiểm tra áp suất vận hành của máy bơm hồi.

• Ưu tiên chọn vật liệu inox 304 hoặc đồng để chống ăn mòn và đảm bảo an toàn vệ sinh.

• Xác định kiểu kết nối đường ống đang sử dụng (Ren hay Bích).

• Lựa chọn thương hiệu uy tín có đầy đủ chứng nhận CO/CQ.

Hướng dẫn lắp đặt hệ thống tuần hoàn nước nóng

Quy trình lắp đặt chuẩn kỹ thuật bao gồm các bước:

• Step 1: Kiểm tra kỹ chiều dòng chảy được đánh dấu bằng mũi tên trên thân van.

• Step 2: Xác định vị trí lắp đặt chính xác trên đường ống hồi, thường nằm gần vị trí đầu vào của bình gia nhiệt.

• Step 3: Làm sạch bề mặt tiếp xúc, quấn băng tan (với van ren) hoặc đặt gioăng làm kín (với van bích).

• Step 4: Tiến hành vặn ren hoặc siết đều các bulong đối xứng để cố định van.

• Step 5: Mở van cấp nước, kiểm tra rò rỉ tại các mối nối và tiến hành chạy thử bơm tuần hoàn.

Lưu ý quan trọng khi vận hành

• Luôn duy trì nhiệt độ hệ thống trong giới hạn cho phép của van.

• Kiểm tra tình trạng gioăng làm kín định kỳ 6 tháng một lần để phát hiện sớm dấu hiệu rò rỉ.

• Vệ sinh lưới lọc cặn trên đường ống để tránh rác bám làm kẹt đĩa van.

• Kiểm tra độ kín đóng ngắt của van khi bơm hồi dừng hoạt động.

• Thay thế ngay các linh kiện bị mài mòn để tránh ảnh hưởng đến toàn bộ mạng lưới cấp nước.

Câu hỏi thường gặp về van tuần hoàn nước nóng

Van tuần hoàn nước nóng là gì?

Là thiết bị chuyên dụng giúp kiểm soát dòng chảy hồi, duy trì sự lưu thông liên tục của nước nóng trong mạng lưới đường ống.

Có bắt buộc phải lắp van tuần hoàn không?

Rất cần thiết đối với các công trình có đường ống dài hoặc nhiều điểm sử dụng, giúp loại bỏ thời gian chờ và tiết kiệm nước.

Nên chọn van tuần hoàn bằng đồng hay inox?

Van đồng thích hợp cho các hệ thống dân dụng giá rẻ. Van inox phù hợp cho môi trường nhiệt độ cao, có tính ăn mòn hoặc yêu cầu vệ sinh tuyệt đối.

Van tuần hoàn chịu được nhiệt độ bao nhiêu?

Các dòng van tiêu chuẩn chịu được từ 90°C đến 120°C, trong khi các dòng van inox công nghiệp có thể chịu nhiệt lên tới 180°C hoặc cao hơn.

Bao lâu thì nên bảo trì van tuần hoàn một lần?

Thời gian bảo trì định kỳ lý tưởng là từ 6 đến 12 tháng một lần tùy thuộc vào chất lượng nước và tần suất sử dụng.

Lựa chọn đúng van tuần hoàn nước nóng giúp hệ thống vận hành bền bỉ

Việc trang bị van tuần hoàn nước nóng chất lượng là giải pháp đầu tư thông minh, giúp tối ưu hóa hiệu suất năng lượng và nâng cao tuổi thọ cho toàn bộ công trình. Một hệ thống tuần hoàn chuẩn xác không chỉ mang lại sự tiện nghi vượt trội mà còn giúp doanh nghiệp tiết kiệm đáng kể chi phí vận hành hàng năm.

Để nhận được giải pháp kỹ thuật tối ưu và báo giá van tuần hoàn nước nóng chính hãng tốt nhất, hãy liên hệ ngay với đội ngũ chuyên gia của chúng tôi để được hỗ trợ tận tình đối với van tuần hoàn nước nóng.
