Măng Sông Ren Trong: Cấu Tạo, Phân Loại Và Ứng Dụng Trong Đường Ống

Trong các hệ thống đường ống kỹ thuật hiện đại, việc liên kết các đoạn ống ngắn hoặc kết nối thiết bị với hệ thống đòi hỏi sự chuẩn xác và linh hoạt cao. Để giải quyết bài toán này một cách tối ưu, coupling ren trong là phụ kiện không thể thiếu. Thiết bị này đóng vai trò then chốt trong việc tạo ra các mối nối thẳng hàng, chắc chắn, đảm bảo độ kín tuyệt đối cho dòng lưu chất trong cả công nghiệp lẫn dân dụng.

Măng sông ren trong là gì?

Măng sông ren trong là phụ kiện đường ống có ren ở mặt trong, dùng để nối hai đầu ống hoặc hai phụ kiện có ren ngoài cùng kích thước, giúp tạo liên kết kín, chắc chắn và dễ tháo lắp trong nhiều hệ thống công nghiệp và dân dụng.

Về bản chất kỹ thuật, phụ kiện này có dạng hình trụ tròn với phần ren được tiện sắc nét bên trong thân. Khi lắp đặt, nó hoạt động như một cầu nối trung gian giúp cố định hai đoạn ống có ren ngoài hướng về nhau. Sự linh hoạt này giúp tiết kiệm tối đa thời gian thi công, đồng thời cho phép kỹ thuật viên dễ dàng tháo rời các đoạn ống khi cần bảo trì mà không làm ảnh hưởng đến toàn bộ hệ thống xung quanh.

Nguyên lý kết nối của coupling ren trong

Cơ chế vận hành và liên kết của phụ kiện này dựa trên sự ăn khớp chính xác giữa các bước ren:

• Hai đầu ren ngoài của ống hoặc phụ kiện được vặn ngược chiều vào hai phía của măng sông.

• Ren trong và ren ngoài tạo ra lực siết ma sát cơ học cực lớn giúp giữ chặt mối nối cố định.

• Băng tan PTFE hoặc keo chuyên dụng được quấn trước khi vặn để lấp đầy các khe hở vi mô, chống rò rỉ lưu chất.

• Cấu trúc này cho phép kỹ sư có thể tháo ra bảo trì, thay thế đoạn ống bất kỳ mà không cần cắt bỏ hay phá hủy toàn bộ đường ống chính.

Cấu tạo của coupling ren trong

Sự bền bỉ và độ chính xác của phụ kiện phụ thuộc hoàn toàn vào cấu trúc chi tiết bên trong:

Thân măng sông được thiết kế dạng hình trụ tròn, thường được gia công nguyên khối từ phôi kim loại hoặc đúc áp lực cao nhằm đảm bảo khả năng chịu lực nén lớn. Phần thân thường được làm dày dặn ở khu vực trung tâm để tăng cường độ cứng vững.

Hệ thống ren trong được gia công với độ chính xác tuyệt đối, tuân thủ các tiêu chuẩn kỹ thuật quốc tế như BSP (British Standard Pipe), NPT (National Pipe Thread) hoặc PT để đảm bảo tương thích hoàn hảo với các đầu ống ren ngoài.

Bề mặt phụ kiện được xử lý tinh tế tùy theo vật liệu chế tạo như đánh bóng đối với inox, mạ kẽm nhúng nóng đối với thép, hoặc phủ lớp sơn tĩnh điện chống oxy hóa, giúp tăng tuổi thọ sản phẩm trong môi trường ẩm ướt.

Phân loại coupling ren trong

Để đáp ứng đa dạng các yêu cầu kỹ thuật, thị trường chia phụ kiện này thành nhiều dòng sản phẩm khác nhau:

Phân loại theo vật liệu bao gồm inox 201, inox 304, inox 316 (chống ăn mòn tuyệt đối, dùng cho hóa chất và thực phẩm), đồng (dẫn nhiệt tốt, dùng cho hệ thống nước sạch, khí nén), thép mạ kẽm (chịu lực tốt, giá thành tối ưu), gang (dùng cho đường ống công nghiệp lớn) và các dòng nhựa như PVC, UPVC, CPVC (chuyên dụng cho hóa chất nhẹ và hệ thống nước thông thường).

Phân loại theo tiêu chuẩn ren gồm chuẩn BSP (ren ống thông dụng tại Việt Nam và Anh), BSPT (ren côn), NPT và PT. Việc chọn đúng tiêu chuẩn ren là yếu tố quyết định độ khít của mối nối.

Phân loại theo kích thước từ các dòng nhỏ DN8, DN10, DN15, DN20, DN25 đến các hệ thống công nghiệp lớn như DN32, DN40, DN50, DN65, DN80, DN100.

Thông số kỹ thuật quan trọng

Trước khi lựa chọn phụ kiện cho dự án, kỹ sư cần nắm rõ các thông số kỹ thuật cốt lõi sau:

So sánh coupling ren trong với các phụ kiện khác

Việc hiểu rõ sự khác biệt giữa coupling ren trong và các phụ kiện đường ống khác giúp tối ưu hóa thiết kế hệ thống:

So với nối ren ngoài, cút ren hay tê ren, măng sông chỉ chuyên dụng cho việc nối thẳng hai đoạn ống đồng trục. Trong khi cút dùng để đổi hướng dòng chảy và tê dùng để chia nhánh, măng sông giữ nguyên dòng chảy thẳng.

So với rắc co, măng sông có cấu trúc liền khối đơn giản hơn và chi phí thấp hơn nhiều. Tuy nhiên, rắc co có thêm đai ốc trung gian giúp tháo lắp dễ dàng hơn ở những vị trí đường ống bị cố định hai đầu, trong khi măng sông đòi hỏi đường ống có độ dịch chuyển nhất định khi tháo lắp.

Tại sao nên dùng coupling ren trong?

Sự phổ biến của phụ kiện này trong các công trình đến từ những ưu điểm vượt trội:

• Tạo ra liên kết cơ học cực kỳ chắc chắn, chịu được rung động và áp lực cao.

• Cho phép tháo lắp, thay thế dễ dàng khi cần sửa chữa đoạn ống cục bộ.

• Chi phí đầu tư thấp, tối ưu hóa ngân sách vật tư cho toàn bộ công trình.

• Thi công nhanh chóng bằng tay hoặc dụng cụ cầm tay mà không cần máy hàn chuyên dụng.

• Đảm bảo độ kín cao, hạn chế tối đa tình trạng rò rỉ lưu chất.

• Tương thích với đa dạng vật liệu đường ống từ kim loại đến nhựa kỹ thuật.

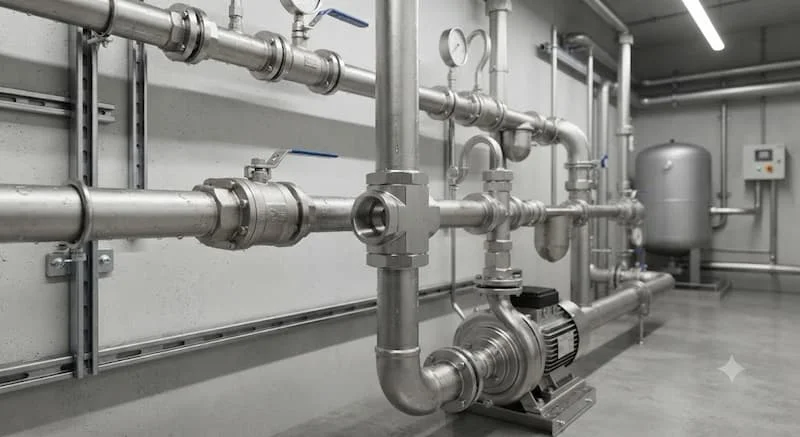

Măng sông ren trong được sử dụng ở đâu?

Tính ứng dụng rộng rãi giúp phụ kiện này xuất hiện trong hầu hết các lĩnh vực công nghiệp và dân dụng:

• Hệ thống cấp thoát nước sinh hoạt và công nghiệp.

• Hệ thống đường ống dẫn nước nóng và năng lượng mặt trời.

• Mạng lưới cung cấp khí nén áp lực cao trong nhà xưởng.

• Hệ thống phòng cháy chữa cháy (PCCC).

• Nhà máy chế biến thực phẩm, đồ uống yêu cầu độ sạch cao.

• Nhà máy hóa chất và xử lý nước thải ăn mòn.

• Hệ thống điều hòa không khí và thông gió (HVAC).

• Ngành công nghiệp dầu khí và hàng hải.

Những sai lầm thường gặp khi sử dụng

Trong quá trình thi công, thợ kỹ thuật thường mắc một số lỗi cơ bản gây ảnh hưởng đến chất lượng hệ thống:

Chọn sai chuẩn ren, ví dụ vặn ren hệ NPT vào ren hệ BSP, khiến bước ren không khớp, làm trờn ren và gây rò rỉ nghiêm trọng.

Không sử dụng băng tan hoặc keo làm kín, dẫn đến việc nước hoặc khí thoát ra ngoài qua các khe hở vi mô giữa các bước ren.

Siết quá lực bằng cờ lê khiến thân phụ kiện bị nứt vỡ (đối với phụ kiện gang hoặc nhựa) hoặc biến dạng bước ren.

Chọn sai vật liệu so với môi chất, ví dụ dùng măng sông thép mạ kẽm cho đường ống hóa chất axit, dẫn đến hiện tượng ăn mòn thủng chỉ sau thời gian ngắn vận hành.

Sử dụng vượt quá giới hạn áp suất thiết kế của phụ kiện, gây nguy cơ bục vỡ đường ống khi hệ thống đột ngột tăng áp.

Cách chọn coupling ren trong phù hợp

Trước khi tiến hành mua sắm vật tư, hãy kiểm tra kỹ danh mục kỹ thuật sau:

• Xác định chính xác tiêu chuẩn ren của đầu ống kết nối.

• Chọn đúng kích thước đường kính danh nghĩa (DN) tương ứng.

• Lựa chọn vật liệu phù hợp với tính chất môi chất (Inox, đồng, thép hay nhựa).

• Kiểm tra áp suất làm việc tối đa của hệ thống.

• Đảm bảo giới hạn nhiệt độ chịu đựng của phụ kiện đáp ứng điều kiện thực tế.

• Ưu tiên các sản phẩm có khả năng chống ăn mòn tốt trong môi trường lắp đặt.

• Đối chiếu tiêu chuẩn sản xuất để đảm bảo sự đồng bộ toàn hệ thống.

Hướng dẫn lắp đặt đúng kỹ thuật

Quy trình lắp đặt chuẩn xác giúp đảm bảo độ bền tối đa cho mối nối:

1. Vệ sinh sạch sẽ phần ren ngoài của ống và ren trong của măng sông, loại bỏ hoàn toàn mạt sắt, bụi bẩn hoặc dầu mỡ bám dính.

2. Quấn băng tan PTFE theo chiều kim đồng hồ từ 5 đến 7 vòng quanh phần ren ngoài, kéo căng tay để băng tan bám chặt vào chân ren.

3. Vặn măng sông vào đầu ống đầu tiên bằng tay một cách nhẹ nhàng cho đến khi ăn khớp chặt.

4. Lắp tiếp đầu ống thứ hai vào phía bên kia, dùng cờ lê siết lực vừa đủ để cố định, tránh siết quá mạnh tay.

5. Kiểm tra lại toàn bộ mối nối và tiến hành chạy thử áp suất hệ thống để phát hiện rò rỉ (nếu có).

Lưu ý quan trọng khi sử dụng

• Tuyệt đối không siết quá mạnh tay để tránh làm nứt vỡ phụ kiện hoặc hỏng bước ren.

• Thực hiện kiểm tra tình trạng mối nối ren định kỳ trong quá trình vận hành hệ thống.

• Thay thế ngay lập tức khi phát hiện ren có dấu hiệu mòn, rỉ sét nặng hoặc xuất hiện vết nứt.

• Tránh để phụ kiện chịu các va đập cơ học mạnh từ bên ngoài trong quá trình thi công.

• Luôn kiểm tra lại độ kín khít của toàn bộ hệ thống sau mỗi đợt bảo trì lớn.

Câu hỏi thường gặp

Măng sông ren trong dùng để làm gì?

Phụ kiện này dùng để kết nối thẳng hai đầu ống hoặc hai thiết bị có ren ngoài cùng kích thước lại với nhau trong hệ thống đường ống.

Có những loại vật liệu nào cho phụ kiện này?

Sản phẩm được chế tạo từ nhiều loại vật liệu khác nhau như inox 304, inox 316, đồng, thép mạ kẽm, gang, PVC, UPVC và CPVC.

Tiêu chuẩn ren BSP và NPT có dùng chung được không?

Không nên dùng chung vì góc ren và bước ren của hai tiêu chuẩn này khác nhau, nếu cố vặn sẽ làm hỏng ren và gây rò rỉ nước hoặc khí.

Có bắt buộc phải dùng băng tan khi lắp đặt không?

Có. Băng tan hoặc keo khóa ren chuyên dụng là yếu tố bắt buộc để làm kín các khe hở giữa hai bước ren, ngăn ngừa tình trạng rò rỉ lưu chất.

Bao lâu nên kiểm tra định kỳ các mối nối ren?

Nên kiểm tra định kỳ khoảng 6 đến 12 tháng một lần, đặc biệt là với các hệ thống làm việc ở áp lực cao hoặc nhiệt độ lớn.

Lựa chọn đúng măng sông ren trong giúp hệ thống vận hành an toàn và bền bỉ

Măng sông ren trong là phụ kiện quan trọng giúp kết nối đường ống nhanh chóng, chắc chắn và dễ bảo trì. Việc lựa chọn đúng kích thước, tiêu chuẩn ren và vật liệu sẽ đảm bảo độ kín, kéo dài tuổi thọ hệ thống và giảm chi phí bảo dưỡng.

Liên hệ đơn vị cung cấp uy tín để được tư vấn lựa chọn măng sông ren trong phù hợp với kích thước đường ống, môi chất, áp suất và nhiệt độ làm việc, đồng thời nhận báo giá và hỗ trợ kỹ thuật chi tiết đối với măng sông ren trong.
