Van Thông Gió: Cấu Tạo, Nguyên Lý Và Ứng Dụng Trong Hệ Thống Đường Ống

Trong vận hành hệ thống đường ống công nghiệp và dân dụng, sự tích tụ không khí là một trong những nguyên nhân hàng đầu gây ra hiện tượng búa nước, sụt giảm lưu lượng và ăn mòn thiết bị. Bọt khí xuất hiện do sự biến đổi nhiệt độ, áp suất hoặc trong quá trình bơm nạp lưu chất. Nếu không được giải phóng kịp thời, túi khí sẽ tạo ra lực cản lớn, thậm chí làm rạn nứt tuyến ống. Để giải quyết triệt để sự cố này, trang bị van thông gió (hay van xả khí) là giải pháp kỹ thuật bắt buộc giúp đường ống vận hành êm ái và đạt hiệu suất tối đa.

Van thông gió là gì?

Van thông gió là thiết bị được lắp trên hệ thống đường ống nhằm tự động hoặc thủ công xả khí tích tụ bên trong, đồng thời cho phép không khí đi vào khi áp suất âm xuất hiện, giúp duy trì lưu lượng ổn định và bảo vệ hệ thống.

Về mặt bản chất kỹ thuật, thiết bị này đóng vai trò như một van điều áp và giải phóng khí dư thừa. Khi bọt khí di chuyển cùng lưu chất và đọng lại ở các vị trí elevated (điểm cao), van sẽ tự động kích hoạt cơ cấu xả để đẩy toàn bộ lượng khí này ra ngoài môi trường. Ngược lại, khi hệ thống gặp sự cố mất áp đột ngột tạo ra vùng chân không, van sẽ lập tức mở cửa hút gió để cân bằng áp suất nội bộ, ngăn chặn tình trạng móp vỡ đường ống.

Nguyên lý hoạt động của van xả khí

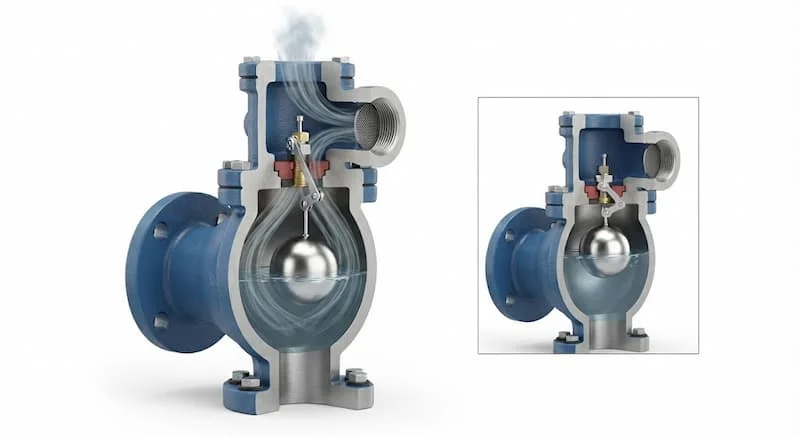

Sự vận hành của thiết bị dựa trên nguyên lý cơ học chênh lệch khối lượng riêng giữa không khí và chất lỏng:

Khi lưu chất vận hành trong đường ống, không khí nhẹ hơn sẽ tách khỏi dòng chảy và nổi lên tích tụ tại các điểm cao nhất của tuyến ống, nơi có lắp đặt van.

Lượng khí này tích tụ dần làm gia tăng thể tích không khí bên trong khoang van, đẩy mực nước xuống thấp. Phao van do không còn lực nâng từ chất lỏng sẽ hạ xuống, tác động làm mở cửa xả khí để khí nén thoát ra ngoài.

Ngay khi toàn bộ khí thoát hết, lưu chất lại tràn đầy khoang van, đẩy phao nâng lên cao và tự động đóng kín cửa xả, ngăn không cho chất lỏng rò rỉ ra bên ngoài.

Khi hệ thống ngắt bơm hoặc xả cạn, áp suất âm (chân không) hình thành bên trong đường ống. Lúc này, áp suất khí quyển bên ngoài sẽ đẩy cửa van mở ra, cho phép luồng không khí lớn tràn vào để cân bằng áp suất.

Việc chủ động giải phóng bọt khí giúp loại bỏ hiện tượng nén khí, từ đó triệt tiêu các va đập cơ học (hiện tượng búa nước), giảm xói mòn bề mặt kim loại do hiện tượng xâm thực và kéo dài tuổi thọ vận hành cho toàn bộ hạ tầng.

Cấu tạo của van xả khí

Để hoạt động hiệu quả trong điều kiện làm việc liên tục, thiết bị được cấu thành từ 5 bộ phận chính:

1. Thân van

   Đóng vai trò là lớp vỏ chịu lực chính, bảo vệ các bộ phận cơ quan bên trong. Thân van thường được chế tạo từ gang, gang cầu, đồng hoặc inox tùy thuộc vào môi trường lưu chất và mức độ ăn mòn.

2. Phao van

   Là chi tiết chuyển động trung tâm điều khiển đóng mở cửa xả. Phao được sản xuất từ inox hoặc nhựa kỹ thuật chịu nhiệt, có khối lượng riêng nhẹ và khả năng nổi chính xác theo mức chất lỏng.

3. Cửa xả khí

   Bao gồm bộ cơ cấu van kim hoặc lỗ thoát khí được gia công cơ khí chính xác, đảm bảo thoát khí nhanh nhưng tuyệt đối không làm thất thoát chất lỏng.

4. Gioăng làm kín

   Sử dụng các vật liệu đàn hồi như EPDM, NBR hoặc PTFE. Gioăng giúp làm kín tuyệt đối giữa phao van và cửa xả khi chất lỏng dâng đầy, ngăn ngừa tình trạng rò rỉ lưu chất.

5. Nắp van

   Được kết nối với thân van bằng ren hoặc bulong, thiết kế dễ tháo lắp giúp kỹ thuật viên thuận tiện vệ sinh, kiểm tra và bảo trì phao cùng gioăng định kỳ.

Phân loại van xả khí

Dựa vào các tiêu chí kỹ thuật, thiết bị được chia thành nhiều chủng loại đa dạng:

Theo cơ chế hoạt động

• van xả khí tự động: Tự động xả khí liên tục trong quá trình vận hành mà không cần can thiệp con người.

• Van xả khí thủ công: Yêu cầu thao tác vặn xả bằng tay, thường dùng cho hệ thống nhỏ.

• Van xả khí kép (Double Air Valve): Tích hợp hai cổng xả, một cổng xả lưu lượng khí lớn khi nạp nước và một cổng xả bọt khí nhỏ trong quá trình vận hành.

• Van xả khí chân không (Air Vacuum Valve): Chuyên dụng để phá chân không, chống bóp móp đường ống khi xả cạn.

Theo vật liệu chế tạo

• Gang và Gang cầu: Dùng cho các hệ thống nước sạch, nước thải đô thị, giá thành tối ưu.

• Đồng: Thường dùng cho đường ống quy mô nhỏ, nước sinh hoạt dân dụng.

• Inox 304 và Inox 316: Khả năng chống ăn mòn vượt trội, dùng cho hóa chất, môi trường biển hoặc thực phẩm.

Theo kiểu kết nối

• Kết nối ren: Áp dụng cho các kích thước đường ống nhỏ từ DN15 đến DN50.

• Kết nối mặt bích: Áp dụng cho các kích thước lớn từ DN50 đến DN100 và các đường ống công nghiệp chịu áp lực cao.

Thông số kỹ thuật quan trọng

Khi thiết kế và lựa chọn thiết bị cho công trình, bạn cần chú ý các thông số cốt lõi sau:

So sánh các loại van xả khí

Nhằm giúp chủ đầu tư chọn đúng dòng van phù hợp, bảng so sánh dưới đây phân tích chi tiết các đặc tính vận hành:

Van tự động và Van thủ công

Van tự động sở hữu hiệu quả xả khí cao và liên tục, bảo trì dễ dàng nhưng chi phí đầu tư ban đầu cao hơn. Van thủ công có giá thành rất rẻ, cấu tạo đơn giản nhưng đòi hỏi nhân công vận hành và không thể xử lý kịp thời các sự cố quá áp đột xuất.

Van đơn và Van kép

Van đơn phù hợp cho các điểm cao cục bộ trên hệ thống nhỏ, chi phí thấp. Van kép đem lại hiệu suất tối ưu cho các tuyến ống dài công nghiệp nhờ khả năng xử lý đồng thời cả lưu lượng khí lớn lúc khởi động và bọt khí nhỏ tích tụ liên tục.

Van ren và Van mặt bích

Van kết nối ren có kích thước nhỏ gọn, dễ tháo lắp trong không gian hẹp, chi phí rẻ. Van mặt bích chịu được áp lực cao, cố định chắc chắn trên tuyến ống lớn và chịu rung động tốt hơn.

Vì sao nên lắp van xả khí?

Trang bị van xả khí là bước đầu tư mang lại nhiều lợi ích thiết thực cho công trình:

• Loại bỏ hoàn toàn bọt khí tích tụ, giúp dòng chảy lưu thông thông suốt.

• Triệt tiêu hiện tượng búa nước, bảo vệ an toàn cho cấu trúc đường ống và mối nối.

• Giảm thiểu lực cản ma sát, giúp gia tăng tối đa lưu lượng dòng chảy.

• Giảm xói mòn và oxy hóa nội thành ống do phản ứng khí nén đọng lại.

• Bảo vệ máy bơm không bị chạy quá tải hoặc gặp hiện tượng xâm thực đĩa cánh.

• Kéo dài tuổi thọ tổng thể cho toàn bộ hạ tầng kỹ thuật.

• Tiết kiệm chi phí điện năng vận hành bơm và chi phí khắc phục sự cố rò rỉ.

van xả khí được sử dụng ở đâu?

Nhờ vai trò cân bằng áp suất và xả khí vượt trội, van được ứng dụng phổ biến trong nhiều hạ tầng kỹ thuật:

• Hệ thống cấp nước đô thị và mạng lưới truyền dẫn nước sạch đường dài.

• Hệ thống xử lý nước thải sinh hoạt và nước thải công nghiệp.

• Hệ thống điều hòa không khí HVAC, đường ống nước chiller cooling tower.

• Mạng lưới đường ống công nghiệp trong các nhà máy sản xuất.

• Nhà máy chế biến thực phẩm, đồ uống và dược phẩm.

• Nhà máy hóa chất và khu chế xuất công nghiệp nặng.

• Hệ thống làm mát trong nhà máy nhiệt điện, thủy điện.

• Mạng lưới đường ống PCCC tự động của tòa nhà cao tầng.

• Trạm bơm tăng áp và các điểm thu gom lưu chất.

Những sai lầm thường gặp khi lựa chọn và sử dụng

Trong thực tế thi công, một số sai sót có thể làm giảm hiệu quả vận hành của thiết bị:

Không lắp van tại điểm cao nhất

Lỗi này khiến bọt khí không thể di chuyển vào khoang van để thoát ra ngoài, dẫn đến việc van bị đơ và khí vẫn kẹt trong tuyến ống.

Chọn sai kích thước DN

Lắp van quá nhỏ so với thể tích đường ống làm khí xả ra không kịp, ngược lại van quá lớn gây lãng phí ngân sách vật tư.

Lắp sai chiều hoặc làm lệch phao

Lắp ngược góc nghiêng khiến phao van bị kẹt vào thành trong, mất khả năng tự động nâng hạ theo mức nước.

Không bảo trì, vệ sinh định kỳ

Cặn bẩn, rêu mốc bám dày vào gioăng và cửa xả khiến van bị hở, dẫn đến hiện tượng rò rỉ chất lỏng ra ngoài.

Chọn sai cấp áp suất PN

Sử dụng van có áp suất danh nghĩa thấp hơn áp suất vận hành của máy bơm dễ gây nứt vỡ thân van khi tăng áp đột ngột.

Cách chọn van xả khí phù hợp

Để đảm bảo hiệu quả vận hành, kỹ sư nên tham khảo danh mục kiểm tra sau:

• Xác định đúng kích thước đường ống DN tại điểm lắp đặt.

• Kiểm tra áp suất vận hành thực tế PN của hệ thống.

• Lựa chọn vật liệu phù hợp với tính chất môi chất (Inox cho hóa chất, Gang cho nước sạch).

• Chọn kiểu kết nối ren hay mặt bích đồng bộ với đường ống.

• Đánh giá dải nhiệt độ làm việc của lưu chất.

• Quyết định chọn van tự động, van kép hay van chân không tùy thuộc quy mô tuyến ống.

Hướng dẫn lắp đặt van xả khí đúng kỹ thuật

Quy trình thi công van tiêu chuẩn bao gồm các bước sau:

1. Xác định vị trí điểm cao nhất trên tuyến ống hoặc ngay sau đầu xả của máy bơm.

2. Làm sạch hoàn toàn mạt sắt, bụi bẩn tại đầu ống nối.

3. Tiến hành quấn băng tan (với van ren) hoặc đặt gioăng làm kín (với van bích).

4. Lắp van theo phương thẳng đứng 90 độ, đảm bảo hướng cửa xả khí quay ra vị trí an toàn.

5. Siết chặt liên kết bằng cờ lê hoặc siết đều các bulong mặt bích đối xứng.

6. Mở van chặn bảo vệ, vận hành thử hệ thống và kiểm tra khả năng tự động xả khí cũng như độ kín của gioăng.

Lưu ý quan trọng khi vận hành

• Tiến hành kiểm tra định kỳ tình trạng chuyển động của phao và độ đàn hồi của gioăng cao su.

• Thường xuyên vệ sinh lỗ thoát khí, không để bụi bẩn hoặc rác làm tắc nghẽn cửa xả.

• Lắp thêm một van chặn phía dưới van xả khí để thuận tiện cho việc tháo rời bảo trì mà không cần ngắt toàn bộ hệ thống.

• Thay thế gioăng ngay khi phát hiện có hiện tượng rỉ nước nhẹ tại cửa xả.

• Rà soát toàn bộ van sau các đợt bảo dưỡng tổng thể hoặc sự cố tăng áp của mạng lưới.

Câu hỏi thường gặp về van xả khí

Van xả khí dùng để làm gì?

Van dùng để tự động xả khí tích tụ ra khỏi đường ống và cân bằng áp suất, ngăn ngừa hiện tượng chân không gây hư hỏng hệ thống.

Có cần lắp van xả khí cho mọi hệ thống cấp nước không?

Không bắt buộc cho mọi đường ống ngắn, nhưng với các tuyến ống dài, có độ dốc cao hoặc sử dụng bơm áp lực thì lắp van là giải pháp bắt buộc để vận hành ổn định.

Van thông gió tự động có cần bảo trì không?

Có. Cần kiểm tra định kỳ từ 6 đến 12 tháng một lần để làm sạch cặn bẩn bám vào phao và cửa xả khí.

Van thông gió nên lắp ở vị trí nào?

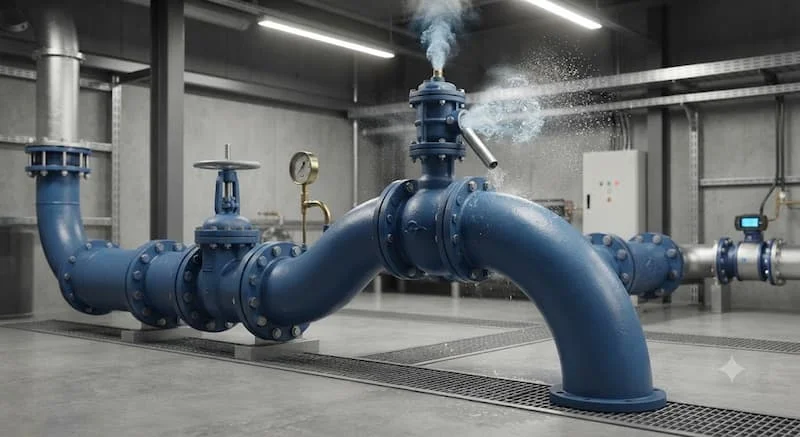

Nên lắp tại các điểm cao nhất của tuyến ống, đoạn ống uốn cong dạng vòm hoặc ngay phía sau các trạm bơm tăng áp.

Bao lâu nên kiểm tra van một lần?

Thời gian kiểm tra khuyến nghị là khoảng 6 đến 12 tháng/lần tùy thuộc vào độ sạch của môi chất vận hành.

Chọn đúng van thông gió giúp hệ thống vận hành ổn định và bền bỉ

Van thông gió là mắt xích kỹ thuật quan trọng giúp bảo vệ toàn diện hệ thống đường ống trước các nguy cơ búa nước, tích khí và sụt áp chân không. Việc lựa chọn đúng chủng loại, kích thước và vật liệu van không chỉ giúp duy trì lưu lượng ổn định mà còn tối ưu hóa chi phí vận hành lâu dài cho doanh nghiệp.
