Flange Mount Shaft Collar Là Gì? Giải Pháp Cố Định Trục Và Kết Cấu Máy Toàn Diện

Trong thiết kế máy móc, không ít kỹ sư gặp phải tình huống trục quay bị lệch, rung lắc hoặc trượt khỏi vị trí vận hành dù đã được siết chặt bằng các loại vòng kẹp thông thường. Vấn đề thực tế nằm ở chỗ các dòng Shaft collar cơ bản chỉ có khả năng giữ vị trí trên trục mà không thể liên kết trực tiếp vào khung máy hoặc bề mặt cố định.

Để giải quyết triệt để bài toán này, flange mount shaft (vòng kẹp trục có mặt bích) đã ra đời. Đây là giải pháp "2 trong 1" vừa đóng vai trò giữ trục, vừa là điểm tựa vững chắc giúp cố định toàn bộ hệ thống vào bề mặt kết cấu, đảm bảo độ ổn định tuyệt đối cho các thiết bị hoạt động ở cường độ cao.

Flange Mount Shaft Collar Là Gì? Định Nghĩa Và Cấu Tạo

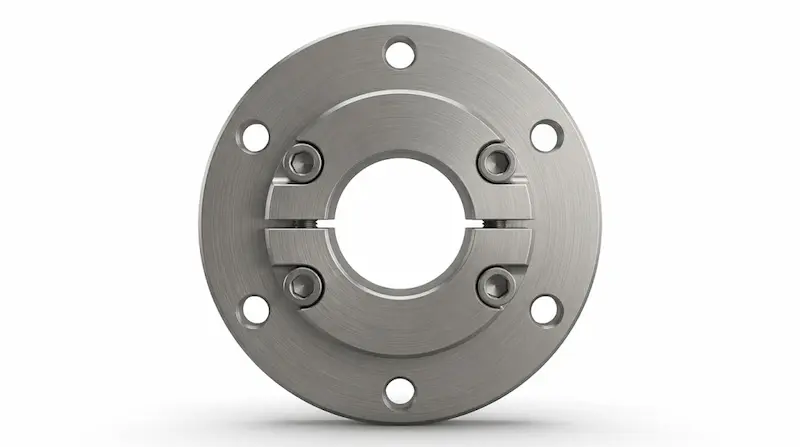

Flange mount shaft là một loại linh kiện cơ khí chính xác, được phát triển từ dòng vòng kẹp trục (shaft collar) truyền thống nhưng được tích hợp thêm một phần mặt bích (flange) xòe rộng. Điểm khác biệt cốt lõi này cho phép thiết bị không chỉ ôm khít lấy trục mà còn có thể bắt vít cố định trực tiếp vào vách máy, khung đỡ hoặc bất kỳ bề mặt phẳng nào.

Cấu tạo của một bộ flange mount shaft tiêu chuẩn bao gồm:

• Thân Collar (Collar Body): Phần rỗng ở giữa (bore) được gia công chính xác để ôm sát đường kính trục. Tại đây có cơ chế siết (ốc vít hoặc kẹp) để tạo lực ma sát giữ trục.

• Mặt bích (Flange): Phần đĩa mở rộng bao quanh thân collar, trên đó được đục các lỗ bắt vít (mounting holes) theo các tiêu chuẩn kỹ thuật nhất định.

Về bản chất, đây là sự kết hợp hoàn hảo giữa một bộ phận giữ vị trí trục và một khớp nối gắn kết. Nó biến một trục quay tự do trở thành một thành phần có tính liên kết chặt chẽ với cấu trúc tổng thể của máy móc.

Nguyên Lý Hoạt Động Và Cơ Chế Giảm Rung Sai

Nguyên lý vận hành của flange mount shaft dựa trên hệ thống cố định hai lớp, tạo ra một liên kết cứng vững giữa trục và khung máy.

1. Lớp thứ nhất (Trục ↔ Collar): Phần thân collar được lồng vào trục và siết chặt bằng vít. Lực ép này tạo ra ma sát cực lớn, ngăn chặn trục dịch chuyển dọc tâm (axial) hoặc xoay không kiểm soát trong collar.

2. Lớp thứ hai (Collar ↔ Bề mặt): Thông qua các lỗ trên mặt bích, thiết bị được bắt bulong cố định vào khung máy.

Tại sao cơ chế này lại vượt trội?

Việc gắn chặt mặt bích vào bề mặt giúp triệt tiêu các rung động phát sinh từ trục quay, điều mà các loại collar trôi nổi không làm được. Nó tạo ra một điểm tựa cơ khí giúp giảm thiểu sai lệch trục trong quá trình vận hành, từ đó bảo vệ các linh kiện nhạy cảm khác như vòng bi hoặc động cơ khỏi tác động của lực ly tâm và rung lắc cục bộ.

Phân Loại Flange Mount Shaft Collar Phổ Biến

Tùy vào yêu cầu về độ chính xác và điều kiện lắp đặt, flange mount shaft được chia thành các nhóm chính sau:

Theo thiết kế thân kẹp

• One-piece (Liền khối): Loại này yêu cầu phải luồn từ đầu trục vào. Nó có độ đồng tâm cao nhưng khó tháo lắp nếu trục đã được cố định hai đầu.

• Two-piece (Hai nửa rời): Có thể tháo rời thành hai mảnh, cho phép lắp đặt tại bất kỳ vị trí nào trên trục mà không cần tháo dỡ hệ thống. Đây là loại được ưa chuộng nhất trong bảo trì máy.

Theo vật liệu sản xuất

• Thép (Steel): Độ cứng cao, chịu tải tốt, thường được mạ đen hoặc oxit hóa để chống gỉ nhẹ.

• Inox (Stainless Steel): Chống ăn mòn tuyệt vời, chuyên dùng cho máy thực phẩm, y tế hoặc môi trường ẩm ướt.

• Nhôm (Aluminum): Trọng lượng nhẹ, chống ăn mòn tốt nhưng chịu tải kém hơn thép.

Theo kiểu siết (Locking style)

• Set screw: Dùng vít châm trực tiếp vào trục. Giá rẻ nhưng dễ làm trầy xước bề mặt trục.

• Clamp type (Kiểu kẹp): Siết bằng lực ép của thân collar, không làm hỏng trục và cho lực giữ đồng đều hơn.

Thông Số Kỹ Thuật Quan Trọng Khi Lựa Chọn

Để hệ thống vận hành trơn tru, việc lựa chọn đúng thông số kỹ thuật cho flange mount shaft là yếu tố sống còn:

• Bore Size (Đường kính trong): Phải khớp hoàn toàn với đường kính trục (dung sai thường rất nhỏ). Chọn sai bore sẽ khiến collar bị lỏng (gây rung) hoặc không thể lồng vào trục.

• Đường kính ngoài và độ dày Flange: Quyết định không gian lắp đặt và khả năng chịu lực nén lên bề mặt máy.

• Số lỗ bắt vít và kích thước vít: Thường là 2, 4 hoặc 6 lỗ. Số lỗ càng nhiều, lực phân bổ càng đều, khả năng chống rung càng tốt.

• Tải trọng (Load Capacity): Khả năng chịu lực dọc trục tối đa mà mặt bích có thể chịu đựng trước khi bị biến dạng.

Insight: Nếu bạn đang vận hành hệ thống có tốc độ quay lớn, hãy ưu tiên loại Clamp type bằng inox với mặt bích 4 lỗ để đạt độ cân bằng và ổn định cao nhất.

So Sánh Flange Mount Với Shaft Collar Thông Thường

Kết luận: Flange mount shaft không đơn thuần là linh kiện kẹp trục, nó là một giải pháp lắp đặt cấu kiện chính xác.

Ứng Dụng Thực Tế: Khi Nào Bạn Cần Dùng?

Thiết bị này là thành phần không thể thiếu trong các lĩnh vực yêu cầu sự chuẩn xác tuyệt đối:

1. Máy công cụ CNC: Giữ cố định các trục dẫn hướng hoặc trục vít me vào khung máy để đảm bảo độ chính xác khi gia công.

2. Hệ thống tự động hóa & Robotics: Dùng làm khớp nối cố định các cánh tay robot hoặc trục quay vào bệ máy.

3. Hệ thống băng tải: Cố định trục của các con lăn truyền động vào thành băng tải, ngăn chặn sự dịch chuyển ngang do lực kéo.

4. Thiết bị y tế & Thực phẩm: Sử dụng phiên bản inox để gắn các trục quay trong môi trường yêu cầu vệ sinh cao.

Dấu hiệu bạn cần dùng Flange mount: Khi bạn thấy trục của mình thường xuyên bị rung (vibration) hoặc bạn cần một điểm kết nối cứng vững giữa trục quay và khung máy mà không muốn hàn chết.

Những Sai Lầm Thường Gặp Khi Sử Dụng

• Chọn sai vật liệu: Dùng thép thường trong môi trường hóa chất khiến mặt bích bị gỉ sét, gây kẹt vít và hỏng trục.

• Siết vít không đều: Đặc biệt với loại mặt bích nhiều lỗ, nếu siết một bên quá chặt sẽ gây hiện tượng lệch tâm (eccentricity), làm trục bị mòn nhanh hơn.

• Không tính đến tải trọng động: Chỉ tính tải trọng tĩnh mà quên rằng khi trục quay tốc độ cao, lực ly tâm sẽ tác động lên mặt bích rất lớn, dẫn đến gãy vỡ lỗ bắt vít nếu flange quá mỏng.

Hướng Dẫn Lắp Đặt Flange Mount Shaft Đúng Cách

Để đạt hiệu suất tối ưu, hãy thực hiện theo quy trình 4 bước sau:

• Bước 1: Vệ sinh sạch sẽ bề mặt trục và lỗ bore của collar. Đưa collar vào vị trí mong muốn trên trục.

• Bước 2: Căn chỉnh mặt bích sao cho các lỗ bắt vít trùng khớp với các lỗ đã khoan sẵn trên bề mặt máy.

• Bước 3: Siết nhẹ các vít kẹp trục để định vị tạm thời. Sau đó, bắt các bulong cố định mặt bích vào bề mặt.

• Bước 4: Siết chặt các vít kẹp trục theo đúng mô-men xoắn (torque) quy định. Cuối cùng, siết chặt các bulong mặt bích theo sơ đồ đối xứng để đảm bảo lực ép đồng đều.

FAQ: Câu Hỏi Thường Gặp

1. Flange mount shaft collar dùng để làm gì?

Thiết bị dùng để cố định vị trí của trục theo phương dọc và ngang, đồng thời gắn kết trục đó một cách vững chắc vào khung máy hoặc vách thiết bị.

2. Nên chọn loại 1 mảnh hay 2 mảnh?

Nếu hệ thống của bạn đã lắp hoàn thiện và khó tháo trục, loại 2 mảnh (Two-piece) là lựa chọn duy nhất. Nếu lắp mới hoàn toàn, loại 1 mảnh sẽ cho độ đồng tâm tốt hơn.

3. Có dùng được trong môi trường khắc nghiệt không?

Có. Bạn nên chọn vật liệu Inox 316 để chống ăn mòn hóa chất hoặc Thép mạ Chrome nếu cần độ cứng bề mặt cực cao.

4. Thiết bị có thay thế hoàn toàn được vòng bi không?

Không. Flange mount shaft chỉ có tác dụng cố định vị trí. Nếu trục cần quay tự do bên trong vách máy, bạn phải dùng vòng bi (bearing). Thiết bị này thường dùng để giữ trục đứng yên hoặc quay cùng với linh kiện được gắn trên nó.

5. Tại sao tôi nên mua loại Clamp type thay vì Set screw?

Loại Clamp type siết bằng cách nén toàn bộ thân collar nên không gây tổn thương bề mặt trục và cho lực giữ lớn hơn, ổn định hơn khi gặp rung động.

Kết Luận

Flange mount shaft là giải pháp nâng cao giúp giải quyết triệt để các vấn đề về rung lắc và sai lệch vị trí trục trong cơ khí chính xác. Với khả năng kết hợp giữa giữ trục và cố định bề mặt, thiết bị này mang lại độ tin cậy tuyệt vời cho mọi hệ thống tự động hóa. Việc đầu tư đúng loại vòng kẹp mặt bích không chỉ giúp máy móc hoạt động ổn định hơn mà còn kéo dài tuổi thọ cho toàn bộ dây chuyền sản xuất Flange mount shaft collar.
