Van điện ống gió là giải pháp gì cho hệ thống thông gió?

Trong hệ thống thông gió, điều hòa không khí hoặc HVAC, việc đóng mở các tuyến ống gió bằng tay rất khó kiểm soát khi hệ thống mở rộng nhiều khu vực. Đặc biệt tại nhà xưởng, tòa nhà, trung tâm thương mại hoặc hệ thống điều hòa trung tâm, nhu cầu điều khiển luồng khí tự động ngày càng trở thành yêu cầu cốt lõi.

Thiết bị giải quyết trọn vẹn bài toán này chính là van điện ống gió – sự kết hợp giữa van gió cơ khí và bộ truyền động điện giúp điều khiển trạng thái cánh van từ xa hoặc hoàn toàn tự động.

• Van điện ống gió là gì? Thiết bị tự động hóa kiểm soát lưu lượng khí trong đường ống.

• Vì sao cần thay thế van thủ công? Loại bỏ thao tác cơ học trực tiếp, tối ưu hóa khả năng vận hành từ xa và tích hợp mượt mà với hệ thống quản lý tòa nhà thông minh.

• Hệ thống nào phù hợp? HVAC thương mại, nhà xưởng công nghiệp, phòng sạch và các khu vực đòi hỏi phân vùng lưu lượng khắt khe.

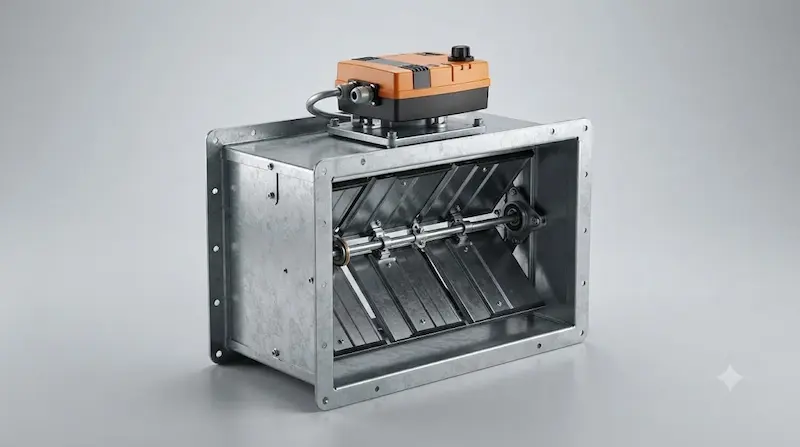

Van điện ống gió là gì?

Van điện ống gió là thiết bị dùng để đóng, mở hoặc điều tiết dòng không khí trong hệ thống ống gió, được vận hành trực tiếp bằng bộ truyền động điện (actuator). Khi nhận tín hiệu điều khiển, actuator tạo ra mô-men xoắn để xoay trục và thay đổi vị trí cánh van, từ đó kiểm soát chính xác lưu lượng hoặc hướng luồng khí.

Khác với van gió cơ thông thường vốn chỉ vận hành bằng tay gạt hoặc tay vặn tại chỗ, van điện ống gió tích hợp thêm mô-tơ điện để tự động hóa toàn bộ quá trình. Cấu trúc thiết bị này thực chất bao gồm phần thân cánh van cơ học kết hợp với bộ truyền động điện (actuator) đóng vai trò là "trái tim" tạo chuyển động cơ học. Nhờ vậy, thiết bị có thể hoạt động bán tự động qua công tắc hoặc tự động hoàn toàn thông qua tín hiệu điện áp hoặc tín hiệu dòng từ các bộ điều khiển trung tâm.

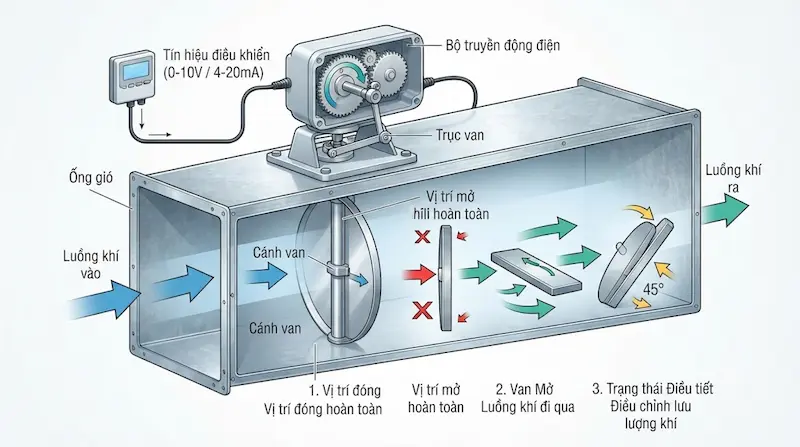

Cấu tạo van điện ống gió gồm những bộ phận nào?

1. Thân van: Khung van làm từ khung định hình chắc chắn, chế tạo dạng hình chữ nhật hoặc hình tròn tùy thuộc vào thiết kế thực tế của tuyến ống gió.

2. Cánh van: Bộ phận trực tiếp thay đổi tiết diện dòng khí. Số lượng cánh được thiết kế linh hoạt tương ứng với kích thước khẩu độ ống gió.

3. Trục van: Thanh kim loại kết nối trực tiếp, chịu trách nhiệm truyền chuyển động xoay từ actuator đến toàn bộ hệ thống cánh van bên trong.

4. Bộ truyền động điện (Actuator): Thành phần quan trọng nhất chịu trách nhiệm nhận tín hiệu điện và chuyển hóa thành chuyển động cơ học với các mức điện áp và mô-men xoắn đa dạng.

5. Bộ phận liên kết/cơ cấu truyền động: Các thanh gạt, khớp nối giúp truyền lực mượt mà từ trục actuator đến trục cánh van mà không bị rơ lắc.

Nguyên lý hoạt động của van điện ống gió

Cơ chế vận hành của thiết bị diễn ra theo một chu trình khép kín: Tín hiệu điều khiển truyền tới actuator $\rightarrow$ bộ phận này tạo mô-men xoắn $\rightarrow$ trục van quay $\rightarrow$ cánh van thay đổi góc mở $\rightarrow$ luồng khí được đóng, mở hoặc điều tiết theo ý muốn.

Tùy vào nhu cầu thực tế, thiết bị vận hành theo hai chế độ chính:

• Van ON/OFF: Nhận tín hiệu đóng hoặc mở hoàn toàn, cánh van chỉ giữ hai trạng thái cực hạn. Chế độ này phù hợp khi cần cô lập hoàn toàn hoặc mở thông thoáng một tuyến ống gió.

• Van điều chỉnh tuyến tính: Góc mở của cánh van thay đổi liên tục theo dải tín hiệu điều khiển. Chế độ này dùng khi kỹ sư cần kiểm soát lưu lượng khí chính xác theo tải thực tế của hệ thống.

Để đạt hiệu quả tối ưu, actuator phải có mô-men xoắn phù hợp với diện tích cánh và áp suất đường ống. Nếu lực kéo quá yếu, van sẽ không thể đóng kín hoàn toàn hoặc dễ bị kẹt dòng khí áp lực cao.

Các loại van điện ống gió phổ biến hiện nay

• Phân loại theo kiểu điều khiển: Gồm van ON/OFF cho nhu cầu đóng mở cơ bản, van điều chỉnh tuyến tính cho hệ thống lưu lượng biến đổi, van tích hợp tín hiệu phản hồi và van điều khiển tự động kết nối mạng lưới BMS của tòa nhà.

• Phân loại theo điện áp actuator: Sử dụng nguồn phổ biến như 24V (an toàn cho phòng sạch, điều khiển trung tâm) hoặc 220V (tiện lợi đấu nối trực tiếp nguồn lưới dân dụng/công nghiệp).

• Phân loại theo hình dạng: Bao gồm van điện ống vuông/chữ nhật và van điện ống tròn, đáp ứng trọn vẹn các tiêu chuẩn kết nối đường ống hiện hành.

• Phân loại theo mục đích sử dụng: Tối ưu riêng cho nhiệm vụ điều tiết gió, đóng mở cách ly khu vực, hoặc phục vụ các hệ thống thông gió, hút khói hành lang.

Thông số kỹ thuật cần quan tâm khi chọn van điện ống

1. Kích thước van: Phải khớp hoàn toàn với khẩu độ đường ống thực tế như $200 \times 200\text{ mm}$, $400 \times 400\text{ mm}$ hoặc kích thước phi tròn thiết kế.

2. Điện áp actuator: Kiểm tra kỹ nguồn điện cấp thực tế là 24VAC/DC hay 220VAC để đảm bảo tương thích hệ thống điện.

3. Mô-men xoắn actuator: Thông số quyết định khả năng vận hành cánh van trước áp lực gió lớn.

4. Kiểu tín hiệu điều khiển: Các chuẩn phổ biến gồm ON/OFF, điều khiển 3 điểm hoặc tuyến tính $0-10\text{V}$.

5. Thời gian đóng/mở: Ảnh hưởng trực tiếp đến tốc độ đáp ứng an toàn của hệ thống khi có sự cố.

6. Vật liệu chế tạo: Ưu tiên tôn mạ kẽm, nhôm hoặc inox cao cấp tùy thuộc vào độ ẩm và môi trường ăn mòn của công trình.

7. Điều kiện môi trường: Xem xét nhiệt độ, bụi bẩn và vị trí lắp đặt trong nhà hay ngoài trời để chọn cấp bảo vệ IP phù hợp cho actuator.

Vì sao không nên chọn van điện chỉ dựa vào kích thước ống gió?

Việc mua sắm thiết bị thông gió thường gặp sai lầm khi chỉ chăm chăm nhìn vào kích thước đường ống. Trên thực tế, một đường ống lớn nhưng chịu áp suất khí động học cao hoặc thiết kế cánh van nặng sẽ đòi hỏi một bộ truyền động có mô-men xoắn cực lớn.

Ống gió đúng kích thước hoàn toàn không đồng nghĩa với việc actuator sẽ chắc chắn phù hợp. Đội ngũ kỹ thuật phải đánh giá đồng thời: Kích thước + loại cánh van + áp suất hệ thống + mô-men xoắn + điện áp + tín hiệu điều khiển. Bỏ qua bất kỳ yếu tố nào trong số này đều dẫn đến tình trạng quá tải, cháy mô-tơ hoặc kẹt van sau thời gian ngắn vận hành.

So sánh van điện ống và van gió điều khiển bằng tay

Van điện không phải lúc nào cũng thay thế hoàn toàn van tay. Với các không gian nhỏ, ít khi thay đổi lưu lượng và không đòi hỏi tự động hóa, van thủ công tối ưu chi phí đầu tư hơn. Ngược lại, hệ thống HVAC quy mô lớn bắt buộc phải dùng van điện để đảm bảo tính đồng bộ và hiệu suất vận hành.

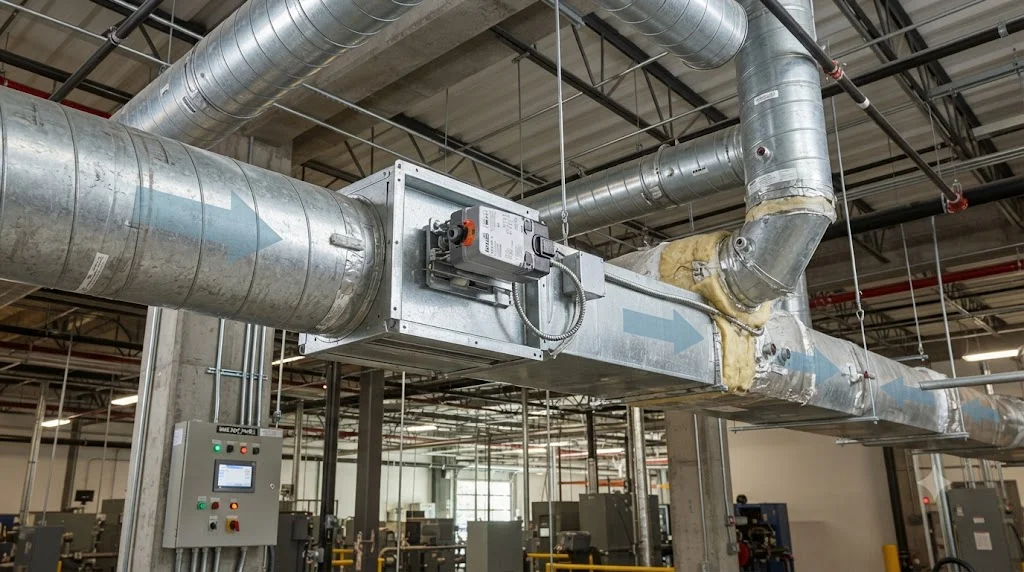

Van điện ống được sử dụng ở đâu?

Thiết bị hiện diện dày đặc trong các hệ thống HVAC của tòa nhà văn phòng, trung tâm thương mại, nhà máy và nhà xưởng sản xuất công nghiệp. Chúng đóng vai trò cốt lõi trong hệ thống thông gió, hệ thống cấp hút khí tươi, các phòng sạch đòi hỏi áp suất dương/âm, và những khu vực cần phân vùng luồng khí độc lập. Khi hệ thống đòi hỏi tự động đóng mở liên tục hoặc điều tiết lưu lượng từ xa qua trung tâm, van điện ống là lựa chọn thay thế hoàn hảo cho phương án thủ công.

Những sai lầm thường gặp khi chọn van điện ống

• Sai lầm 1: Chỉ chọn theo kích thước ống $\rightarrow$ Hậu quả là actuator không đủ lực kéo, dẫn đến kẹt van.

• Sai lamma 2: Chọn sai điện áp nguồn $\rightarrow$ Hậu quả là van tê liệt hoàn toàn hoặc gây chập cháy hệ thống điện.

• Sai lầm 3: Bỏ qua kiểu tín hiệu điều khiển $\rightarrow$ Hậu quả là thiết bị không thể kết nối hoặc giao tiếp với bộ điều khiển trung tâm BMS.

• Sai lầm 4: Không quan tâm điều kiện môi trường $\rightarrow$ Hậu quả là thân van và mô-tơ nhanh gỉ sét, giảm tuổi thọ nghiêm trọng.

• Sai lầm 5: Sai sót về chiều lắp đặt $\rightarrow$ Hậu quả là gây khó khăn lớn khi bảo trì và sửa chữa kỹ thuật sau này.

• Sai lầm 6: Không tính đến yêu cầu fail-safe $\rightarrow$ Hậu quả là van không tự động đóng mở về vị trí an toàn khi xảy ra sự cố mất điện.

Cách chọn van điện ống phù hợp cho từng hệ thống

1. Bước 1: Xác định kích thước ống gió: Đo đạc kích thước thực tế trên công trường hoặc bóc tách chính xác từ bản vẽ kỹ thuật.

2. Bước 2: Xác định chức năng: Làm rõ nhu cầu sử dụng gồm đóng/mở thuần túy, điều tiết lưu lượng, phân vùng hay điều khiển tự động hóa.

3. Bước 3: Xác định điện áp: Kiểm tra nguồn cấp thực tế sẵn có tại vị trí lắp đặt ($24\text{V}$ hay $220\text{V}$).

4. Bước 4: Xác định tín hiệu điều khiển: Lựa chọn chuẩn tín hiệu ON/OFF, tuyến tính $0-10\text{V}$ tương thích với bộ điều khiển trung tâm.

5. Bước 5: Tính toán actuator: Tra cứu bảng lực cản để xác định chính xác mô-men xoắn cần thiết cho cánh van.

6. Bước 6: Kiểm tra môi trường và tích hợp: Đánh giá các yếu tố ăn mòn, nhiệt độ và khả năng kết nối đồng bộ vào hệ thống BMS của toàn công trình.

Checklist trước khi mua và lắp đặt van điện ống

• Đúng kích thước ống gió thiết kế

• Đúng chủng loại van theo công năng

• Đúng điện áp định mức của actuator

• Tương thích hoàn toàn tín hiệu điều khiển

• Mô-men xoắn actuator đạt mức tối ưu

• Vật liệu chế tạo phù hợp môi trường làm việc

• Vị trí lắp đặt actuator thuận lợi cho bảo trì

• Kiểm tra chuẩn xác hướng đóng mở của cánh

• Test kết nối tín hiệu với bộ điều khiển trung tâm

• Chạy thử nghiệm toàn bộ hệ thống trước khi nghiệm thu

Câu hỏi thường gặp về van điện ống

Van điện ống gió dùng để làm gì?

Thiết bị chuyên dùng để đóng, mở hoặc điều tiết lưu lượng không khí chạy qua hệ thống ống gió thông qua cơ chế vận hành bằng bộ truyền động điện tự động.

Van điện ống có những loại nào?

Các dòng sản phẩm phổ biến gồm van ON/OFF và van điều chỉnh tuyến tính. Ngoài ra, thiết bị còn được phân loại chi tiết theo điện áp, hình dạng vuông tròn và kiểu mô-tơ truyền động.

Van điện ống dùng điện 24V hay 220V?

Điện áp phụ thuộc hoàn toàn vào thiết kế của actuator và hệ thống điều khiển trung tâm, đòi hỏi kỹ sư phải xác định rõ nguồn cấp trước khi tiến hành đặt hàng.

Có thể điều khiển van điện ống bằng BMS không?

Hoàn toàn khả thi nếu bộ truyền động điện và hệ thống quản lý tòa nhà hỗ trợ các chuẩn giao tiếp hoặc dải tín hiệu tương thích với nhau.

Chọn actuator cho van điện ống dựa vào yếu tố nào?

Không được chỉ dựa vào kích thước ống, việc chọn actuator bắt buộc phải tính toán kỹ lưỡng mô-men xoắn, trọng lượng cánh van, áp suất khí động học và điều kiện môi trường thực tế.

Chọn đúng van điện ống gió để hệ thống vận hành ổn định

Việc đầu tư van điện ống đóng vai trò quyết định trong việc tự động hóa quá trình phân phối và điều tiết luồng khí cho toàn bộ công trình. Sự thành công của hệ thống phụ thuộc trực tiếp vào việc cân đối chính xác các thông số về kích thước, điện áp, mô-men xoắn, tín hiệu điều khiển và môi trường làm việc thay vì chỉ chọn theo cảm tính hoặc giá thành rẻ.
