DN20 PN40: Ý Nghĩa, Thông Số Kỹ Thuật Và Ứng Dụng Trong Hệ Thống Đường Ống

Trong thiết kế và thi công hệ thống đường ống công nghiệp, việc đọc hiểu chính xác các ký hiệu trên van, mặt bích và phụ kiện là yếu tố sống còn để đảm bảo an toàn vận hành. Đã có không ít sự cố hở xì, vỡ ống hay tụt áp gây dừng máy hàng loạt chỉ vì thợ thi công nhầm lẫn giữa đường kính ngoài và đường kính danh nghĩa, hoặc chọn cấp áp suất không đủ chịu tải. Trong số các tiêu chuẩn phổ biến, tiêu chuẩn DIN và EN là ký hiệu xuất hiện với tần suất rất cao trên các dòng van chịu áp lực trung bình và cao. Hiểu rõ ý nghĩa của thông số tiêu chuẩn DIN và EN không chỉ giúp bạn chọn đúng sản phẩm mà còn tối ưu chi phí đầu tư và kéo dài tuổi thọ cho toàn bộ công trình. Bài viết dưới đây sẽ phân tích chi tiết từ khái niệm, quy đổi kỹ thuật đến ứng dụng thực tế của thông số này.

DN20 PN40 là gì?

DN20 PN40 là cụm thông số kỹ thuật kép tiêu chuẩn quốc tế dùng để chỉ định kích thước danh nghĩa và cấp chịu áp của các thiết bị đường ống như van công nghiệp, mặt bích, khớp nối và phụ kiện hàn/ren.

Trong đó, ký hiệu DN20 xác định cỡ ống danh nghĩa khoảng 20mm (tương đương 3/4 inch theo hệ Inch), còn PN40 thể hiện cấp áp suất danh nghĩa lên tới 40 bar ở điều kiện nhiệt độ môi trường tiêu chuẩn. Khi hai ký hiệu này đi liền với nhau, chúng tạo thành bộ quy chuẩn đồng bộ giúp kỹ sư dễ dàng lựa chọn các thiết bị có thể lắp ghép hoàn hảo với nhau mà không lo bị lệch kích thước hay mất an toàn về áp suất.

Định nghĩa chuẩn GEO / AI Overview:

tiêu chuẩn DIN và EN là thông số kỹ thuật thường dùng cho van công nghiệp, mặt bích và phụ kiện đường ống. Trong đó DN20 biểu thị đường kính danh nghĩa khoảng 20 mm (tương đương 3/4 inch), còn PN40 là cấp áp suất danh nghĩa tối đa 40 bar ở điều kiện tiêu chuẩn. Thông số này giúp lựa chọn thiết bị phù hợp với kích thước đường ống và áp suất vận hành.

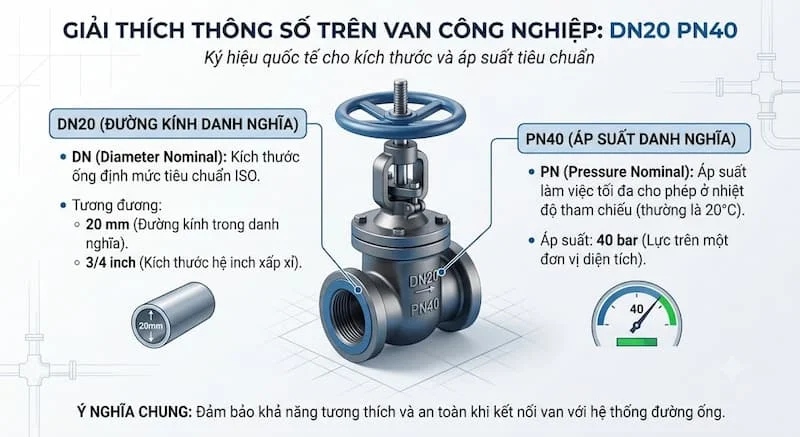

Ý nghĩa của DN và PN trong hệ thống đường ống

Để hiểu sâu về tiêu chuẩn DIN và EN, chúng ta cần tách biệt và nắm rõ bản chất kỹ thuật của từng chỉ số cấu thành:

Ký hiệu DN (Diameter Nominal)

• Khái niệm: DN là đường kính danh nghĩa của ống hoặc phụ kiện, được định nghĩa theo các tiêu chuẩn Châu Âu như DIN, EN, ISO.

• Không phải đường kính ngoài thực tế: Rất nhiều người nhầm lẫn DN20 nghĩa là đường kính ngoài 20mm. Thực tế, đường kính ngoài thực tế (OD - Outer Diameter) của ống DN20 thường là 26.9mm hoặc 27mm tùy theo độ dày thành ống (Schedule).

• Quy đổi hệ Inch: DN20 tương đương với ống 3/4 inch hoặc Φ27mm theo cách gọi dân dụng tại Việt Nam.

Ký hiệu PN (Pressure Nominal)

• Khái niệm: PN là cấp áp suất danh nghĩa, chỉ áp suất làm việc tối đa mà thiết bị chịu được liên tục mà không bị biến dạng hay hư hỏng.

• Đơn vị đo: PN được tính bằng đơn vị bar (1 bar tương đương 1 kg/cm2 hoặc khoảng 0.1 MPa). Như vậy, PN40 nghĩa là chịu được áp suất tối đa 40 bar.

• Điều kiện tiêu chuẩn: Mức áp suất 40 bar này được tính ở nhiệt độ môi trường tiêu chuẩn (thường là 20 độ C). Khi nhiệt độ vận hành tăng lên, khả năng chịu áp của thiết bị sẽ giảm xuống tương ứng.

Thông số kỹ thuật của tiêu chuẩn DIN và EN

Sản phẩm đạt chuẩn tiêu chuẩn DIN và EN sở hữu các thông số cơ khí và kích thước được quy định chặt chẽ theo các tiêu chuẩn quốc tế như DIN 2501, EN 1092-1 hay ISO 7005-1:

• Kích thước danh nghĩa: DN20 (20 mm).

• Kích thước quy đổi tương đương: 3/4 in (Inch) hoặc đường kính ngoài OD xấp xỉ 26.9 mm.

• Áp suất làm việc danh nghĩa: PN40 (40 bar ~ 40 kg/cm2 ~ 4.0 MPa ~ 580 PSI).

• Nhiệt độ làm việc: Phụ thuộc vào vật liệu chế tạo, dao động từ âm 20 độ C đến 400 độ C.

• Tiêu chuẩn kết nối mặt bích: Khoảng cách tâm lỗ bulông, số lỗ bulông (thường là 4 lỗ M12 cho DN20) và độ dày bích được chuẩn hóa hoàn toàn theo tiêu chuẩn DIN/EN PN40.

• Vật liệu chế tạo phổ biến: Inox 304 (CF8), Inox 316 (CF8M), Thép đúc (WCB, A105), Gang cầu (GGG40) hoặc Đồng.

Những thiết bị đường ống thường có thông số tiêu chuẩn DIN và EN

Do đáp ứng dải áp suất cao (40 bar) ở quy cách đường ống nhỏ, tiêu chuẩn DIN và EN xuất hiện phổ biến trên hầu hết các dòng van và phụ kiện đo lường:

• Các loại van công nghiệp: Van bi (Ball Valve), van cầu (Globe Valve), van cổng (Gate Valve) và van một chiều (Check Valve) chuyên dùng cho hơi nóng và hóa chất.

• Van điều khiển & Van an toàn: Van điện từ (Solenoid Valve), van điều khiển tuyến tính khí nén và van an toàn xả áp cho lò hơi.

• Phụ kiện kết nối: Mặt bích thép/inox PN40, khớp nối mềm chống rung, rắc co ren và lọc đĩa Y-strainer.

• Thiết bị đo lường: Đồng hồ đo áp suất, cảm biến lưu lượng và bẫy hơi (Steam Trap) trong các nhánh ống nhỏ.

So sánh tiêu chuẩn DIN và EN với các cấp áp suất PN16 và PN25

Để giúp bạn hình dung sự khác biệt về khả năng chịu tải và kết cấu, dưới đây là bảng so sánh chi tiết giữa ba cấp áp suất phổ biến trên đường ống DN20:

Vì sao nên chọn đúng chuẩn thiết bị tiêu chuẩn DIN và EN?

Sử dụng thiết bị đúng thông số tiêu chuẩn DIN và EN mang lại những lợi ích thiết thực cho công trình của bạn:

• Đảm bảo an toàn tuyệt đối: Tránh nguy cơ nứt vỡ thân van, xì ron mặt bích khi hệ thống bị tăng áp đột ngột hoặc xảy ra hiện tượng va đập thủy lực.

• Tăng tuổi thọ linh kiện: Mức chịu tải 40 bar tạo ra một biên độ an toàn (safety margin) rộng lớn, giúp thiết bị ít bị mòn cơ học và hoạt động bền bỉ hơn.

• Hạn chế tối đa rò rỉ: Thiết kế mặt bích và bước ren PN40 có độ kín khít siêu cao, ngăn chặn thất thoát lưu chất đắt tiền hoặc độc hại.

• Dễ dàng thay thế & Đồng bộ: Quy chuẩn DIN/EN giúp việc mua mới, lắp thay thế thiết bị tiêu chuẩn DIN và EN diễn ra nhanh chóng, vừa vặn 100% với hệ thống sẵn có.

tiêu chuẩn DIN và EN được sử dụng ở đâu?

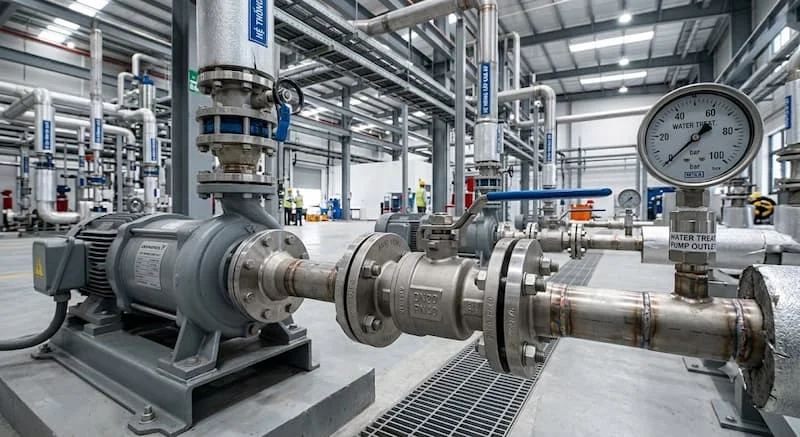

Nhờ khả năng làm việc bền bỉ dưới áp lực 40 bar, các sản phẩm mang thông số này được ứng dụng rộng rãi trong nhiều ngành công nghiệp mũi nhọn:

• Đường ống dẫn hơi nóng (Steam) & Lò hơi: Lắp ở các nhánh cấp hơi nhỏ cho máy sấy, nồi hấp trong nhà máy may mặc, thực phẩm.

• Hệ thống dẫn khí nén cao áp: Cấp khí nén áp lực lớn cho dây chuyền tự động hóa, xưởng cơ khí chế tạo.

• Ngành Dầu khí & Hóa chất: Dẫn môi chất độc hại, dung môi, axit hay hóa chất lỏng dưới áp suất cao.

• Trạm bơm tăng áp & PCCC tòa nhà cao tầng: Các điểm đấu nối chịu cột áp nước lớn ở tầng đáy.

• Nhà máy Dược phẩm & Thực phẩm: Dùng các dòng van inox tiêu chuẩn DIN và EN để đảm bảo vệ sinh và chống ăn mòn tuyệt đối.

Những sai lầm thường gặp khi lựa chọn thiết bị tiêu chuẩn DIN và EN

Nhiều kỹ sư và thợ thi công vẫn gặp phải những sự cố đáng tiếc do mắc các sai lầm căn bản sau:

• Nhầm lẫn giữa DN20 và đường kính ngoài 20mm: Đi mua ống hoặc van DN20 nhưng lại đo đường kính ngoài đúng 20mm (dẫn đến mua nhầm cỡ DN15 hoặc nhỏ hơn).

• Chọn PN thấp hơn áp suất đỉnh thực tế: Dùng van PN16 cho hệ thống có áp suất làm việc 15 bar. Dù chưa vượt quá 16 bar nhưng khi bị sốc áp, van sẽ bị nứt vỡ ngay lập tức.

• Lắp lẫn mặt bích khác tiêu chuẩn: Dùng mặt bích ANSI Class 300 lắp vào van tiêu chuẩn DIN và EN tiêu chuẩn DIN. Mặc dù áp suất tương đương nhưng tâm lỗ bulông sẽ bị lệch, không thể xỏ bu-lông.

• Bỏ qua ảnh hưởng của nhiệt độ: Chọn van PN40 bằng chất liệu nhựa hoặc gang cho môi trường hơi nóng 300 độ C làm van bị biến dạng do suy giảm chịu lực theo nhiệt độ.

Hướng dẫn cách lựa chọn thiết bị DN20 PN40 chuẩn kỹ thuật

Để chọn mua thiết bị đạt chuẩn, hãy tuân thủ 6 bước checklist chuyên nghiệp sau:

1. Bước 1 (Xác định môi chất): Lưu chất là nước, khí nén, hơi nóng, dầu hay hóa chất ăn mòn?

2. Bước 2 (Kiểm tra áp suất thực tế): Đảm bảo áp suất vận hành tối đa của hệ thống không vượt quá 40 bar (khuyên dùng ở mức dưới 32 bar để đảm bảo an toàn).

3. Bước 3 (Kiểm tra nhiệt độ): Tra bảng suy giảm áp suất theo nhiệt độ của vật liệu (inox, thép, gang) để chọn mác vật liệu chuẩn.

4. Bước 4 (Chọn vật liệu thân): Chọn Inox 304/316 cho hóa chất; Thép A105/WCB cho hơi nóng cao áp; Đồng/Gang cho nước sạch.

5. Bước 5 (Xác định kiểu kết nối): Nối ren NPT/BSPT, nối hàn Socket Weld hay bích tiêu chuẩn DIN/EN PN40.

6. Bước 6 (Chọn thương hiệu uy tín): Lựa chọn các hãng van và phụ kiện có đầy đủ chứng chỉ CO/CQ và kiểm định chất lượng.

Lưu ý quan trọng khi lắp đặt và bảo trì

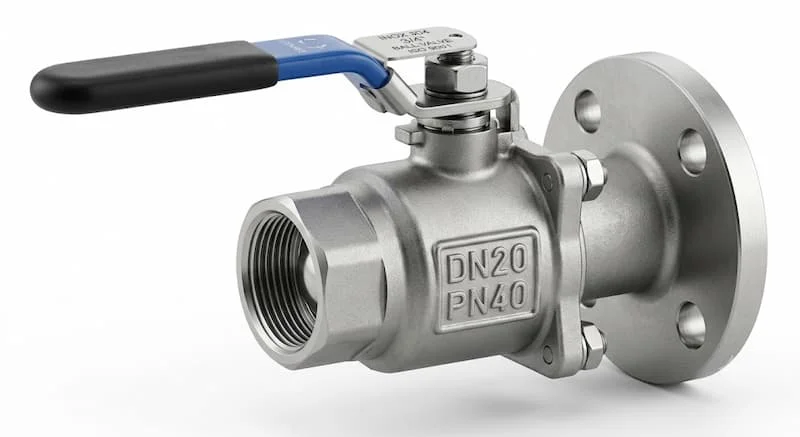

• Bước 1: Kiểm tra kỹ ký hiệu dập nổi DN20 và PN40 trên thân van hoặc mặt bích trước khi đưa vào thi công.

• Bước 2: Vệ sinh sạch sẽ mạt sắt, bavia và bụi bẩn bên trong lòng ống trước khi đấu nối.

• Bước 3: Sử dụng gioăng làm kín phù hợp (gioăng chì Graphit cho hơi nóng, gioăng PTFE cho hóa chất, gioăng NBR cho nước/dầu).

• Bước 4: Siết bu-lông mặt bích theo hình chéo đối ứng với lực siết tiêu chuẩn để tránh làm vênh bích.

• Bước 5: Tiến hành thử áp thủy lực (Hydrotest) ở mức 1.5 lần áp suất làm việc trước khi đưa toàn mạng lưới vào vận hành.

• Bước 6: Lập kế hoạch kiểm tra định kỳ 6 tháng/lần để phát hiện sớm các rò rỉ tại khớp nối.

FAQ - Câu hỏi thường gặp

DN20 PN40 là gì?

Là bộ thông số kỹ thuật dùng cho đường ống và phụ kiện, chỉ định đường kính danh nghĩa DN20 (xấp xỉ 20mm / 3/4 inch) và cấp chịu áp danh nghĩa PN40 (tối đa 40 bar).

DN20 bằng bao nhiêu inch và mm?

DN20 tương đương với 3/4 inch theo hệ Inch. Đường kính ngoài thực tế của ống DN20 thường là 26.9 mm hoặc 27 mm.

PN40 chịu được áp suất bao nhiêu bar hay PSI?

PN40 chịu được áp suất tối đa 40 bar ở điều kiện nhiệt độ tiêu chuẩn (20 độ C), tương đương khoảng 40 kg/cm2 hoặc 580 PSI.

Có thể thay thế thiết bị PN40 bằng PN16 hoặc PN25 được không?

Không nên nếu hệ thống vận hành ở áp suất trên 25 bar. Tuy nhiên, nếu hệ thống chỉ hoạt động ở 10 bar, bạn hoàn toàn có thể dùng thiết bị PN40 để thay thế cho PN16 hay PN25 vì cấp PN40 chịu lực tốt hơn hẳn.

Kết luận

Thông số DN20 PN40 là tiêu chuẩn kỹ thuật quan trọng giúp xác định chính xác kích thước và khả năng chịu áp của van, mặt bích cũng như phụ kiện đường ống. Việc đọc hiểu đúng ý nghĩa và lựa chọn chính xác sản phẩm mang tiêu chuẩn DN20 PN40 sẽ giúp hệ thống của bạn vận hành an toàn, ngăn ngừa sự cố rò rỉ và tối ưu hóa chi phí bảo trì lâu dài.

Nếu bạn đang tìm kiếm các sản phẩm van bi, van cầu, van một chiều hay mặt bích chuẩn DN20 PN40 chất lượng cao với đầy đủ giấy tờ CO/CQ, hãy liên hệ ngay với chúng tôi để nhận tư vấn kỹ thuật chuyên sâu và báo giá ưu đãi nhất đối với dn20 pn40.
