Slip On Plate Flange Là Gì? Hướng Dẫn Kỹ Thuật Và Cách Lựa Chọn Tối Ưu Chi Phí

Trong thi công hệ thống đường ống công nghiệp, một sai lầm nhỏ trong khâu chọn thiết bị có thể dẫn đến hậu quả khôn lường. Hãy tưởng tượng một dự án đang vận hành thì xảy ra tình trạng rò rỉ tại các điểm kết nối, buộc phải dừng toàn bộ dây chuyền chỉ vì chọn sai loại mặt bích (flange). Hoặc ngược lại, ngân sách dự án bị đội lên hàng tỷ đồng do sử dụng các loại bích cao cấp "over-spec" (vượt quá nhu cầu thực tế) cho những đường ống dẫn nước thông thường.

Vấn đề nằm ở chỗ có quá nhiều tiêu chuẩn và chủng loại mặt bích khác nhau, khiến kỹ sư và nhà thầu dễ bị nhầm lẫn. Trong đó, slip on plate flange là lựa chọn phổ biến nhất nhờ tính kinh tế và dễ lắp đặt, nhưng cũng là loại thường bị hiểu sai về giới hạn chịu lực. Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ góc độ kỹ thuật và kinh tế, giúp bạn hiểu rõ và chọn đúng ngay từ đầu.

Slip On Plate Flange Là Gì?

Slip on plate flange (mặt bích rỗng dạng bản mã) là loại mặt bích có thiết kế dạng đĩa phẳng với một lỗ trung tâm lớn hơn đường kính ngoài (OD) của ống. Đặc điểm nhận dạng quan trọng nhất của loại bích này là nó không có phần "cổ" (hub) cao như loại Weld Neck.

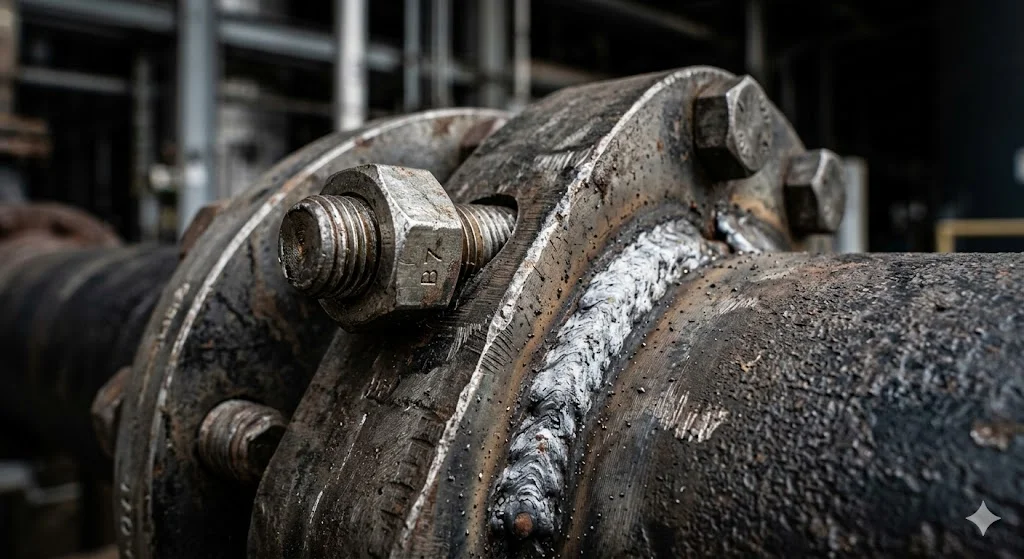

Về mặt kỹ thuật, loại bích này được thiết kế để "trượt" (slip on) bao quanh ống. Sau khi định vị vào đúng vị trí trên hệ thống, người thợ sẽ tiến hành hàn hai mối (double weld): một mối hàn góc (fillet weld) ở phía bên ngoài và một mối hàn ở phía bên trong mặt bích tại đầu ống.

Cấu tạo cơ bản của một slip on flange bao gồm:

• Thân flange (Plate): Một đĩa thép phẳng được gia công từ tấm thép hoặc phôi đúc.

• Lỗ trung tâm (Bore): Có kích thước lớn hơn OD của ống một chút để dễ dàng điều chỉnh vị trí.

• Lỗ bu lông (Bolt holes): Được khoan chính xác theo các tiêu chuẩn quốc tế để kết nối với các thiết bị khác.

Nguyên lý hoạt động của nó dựa trên việc tạo ra một kết nối cơ học vững chắc bằng bu lông, đồng thời đảm bảo độ kín khít tuyệt đối thông qua việc ép chặt gioăng (gasket) giữa hai bề mặt bích.

Nguyên Lý Hoạt Động & Bản Chất Kỹ Thuật

Vì sao loại bích này lại được gọi là "slip on"? Cái tên này phản ánh chính xác thao tác lắp đặt: thay vì hàn đối đầu (butt weld), mặt bích này trượt trên thân ống. Điều này mang lại sự linh hoạt cực lớn trong việc căn chỉnh chiều dài đường ống và góc xoay của các lỗ bu lông trước khi hàn cố định.

Tuy nhiên, xét về mặt chịu lực, slip on flange không tối ưu bằng Weld Neck Flange. Do không có phần cổ truyền lực, toàn bộ áp suất hệ thống sẽ tác động trực tiếp lên các mối hàn góc. Theo các nghiên cứu thực nghiệm, độ bền mỏi của loại bích này chỉ bằng khoảng 1/3 so với loại cổ cao.

Để đảm bảo hệ thống vận hành an toàn, ba yếu tố sau đóng vai trò quyết định:

1. Welding (Hàn): Phải đảm bảo mối hàn ngấu đều cả mặt trong và mặt ngoài để phân phối ứng suất.

2. Gasket (Gioăng): Việc chọn đúng vật liệu gioăng (như cao su, chì, hay PTFE) quyết định khả năng chống rò rỉ.

3. Bolt Torque (Lực siết bu lông): Lực siết phải đồng đều để tránh làm biến dạng mặt bích hoặc gây hư hỏng gioăng.

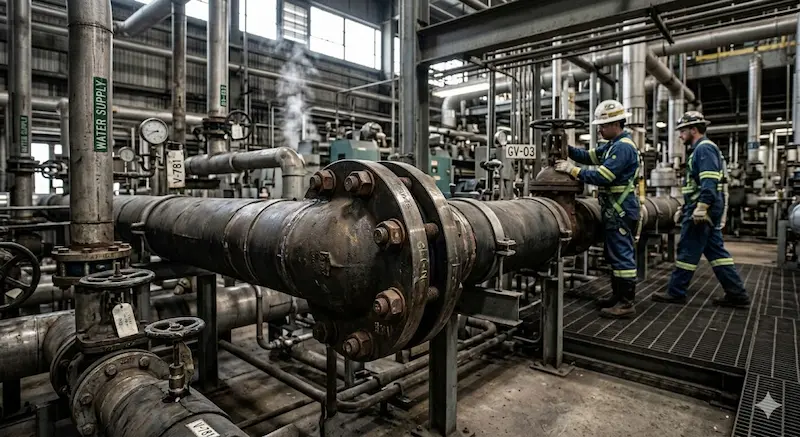

Phân Loại Slip On Plate Flange

Việc hiểu rõ phân loại giúp bạn tránh được sai lầm chết người: chọn sai tiêu chuẩn dẫn đến không thể lắp đặt được.

Theo tiêu chuẩn quốc tế

Mặt bích được sản xuất theo các hệ quy chuẩn nghiêm ngặt để đảm bảo tính lắp lẫn:

• ANSI / ASME (Mỹ): Phổ biến nhất trong ngành dầu khí, hóa chất (Ví dụ: B16.5).

• DIN (Đức): Tiêu chuẩn Châu Âu với các mã như PN10, PN16.

• JIS (Nhật Bản): Thường dùng trong các hệ thống máy móc Nhật Bản với các loại 5K, 10K, 20K.

Theo vật liệu chế tạo

• Thép carbon (Carbon Steel): Thường là thép A105, dùng cho các ứng dụng thông thường, giá rẻ.

• Inox (Stainless Steel 304, 316): Chống ăn mòn tuyệt vời, dùng trong thực phẩm, dược phẩm hoặc môi trường hóa chất.

• Thép hợp kim (Alloy Steel): Dùng cho môi trường nhiệt độ cực cao hoặc cực thấp.

Theo áp suất thiết kế

Được phân loại theo các "Class" như Class 150, 300, 600... hoặc theo áp suất danh định PN. Việc chọn sai Class không chỉ lãng phí mà còn tiềm ẩn nguy cơ nổ vỡ đường ống nếu áp suất thực tế vượt quá khả năng chịu đựng của bích.

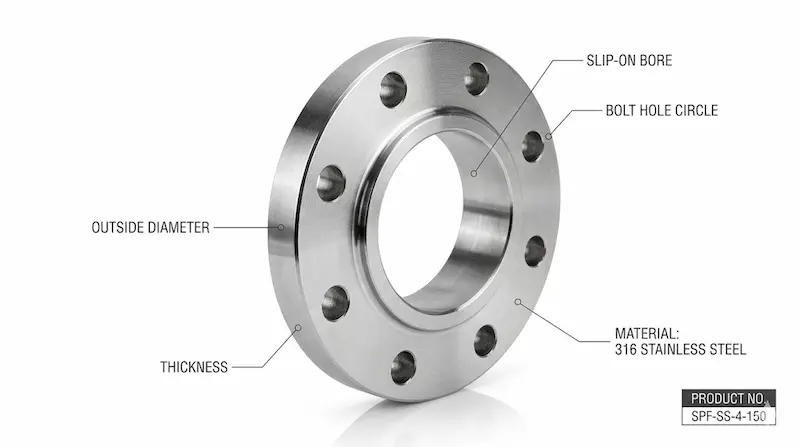

Thông Số Kỹ Thuật Quan Trọng

Khi đặt hàng hoặc thiết kế, bạn cần đặc biệt lưu tâm đến các chỉ số sau để đảm bảo độ chính xác:

1. OD (Outside Diameter): Đường kính ngoài của mặt bích.

2. ID (Inside Diameter/Bore): Đường kính lỗ trong. Lưu ý: ID của slip on luôn phải lớn hơn OD của ống khoảng 2-5mm để ống có thể trượt qua dễ dàng.

3. Bolt Circle: Đường kính vòng tròn đi qua tâm các lỗ bu lông. Đây là thông số quan trọng nhất để lắp khớp với các thiết bị khác.

4. Thickness (Độ dày): Độ dày của bản mã ảnh hưởng trực tiếp đến khả năng chịu áp lực. Bản mã càng dày, biến dạng khi siết bu lông càng thấp.

Insight kỹ thuật: Nhiều người lầm tưởng mặt bích càng dày càng tốt. Thực tế, độ dày phải tương xứng với Pressure Rating. Nếu bản mã quá mỏng so với áp lực hệ thống, bích sẽ bị vênh (cuốn mép) khi siết bu lông, dẫn đến rò rỉ gioăng dù bạn có siết chặt đến mức nào.

So Sánh Với Các Loại Flange Khác

Dưới đây là bảng so sánh giúp bạn có cái nhìn tổng quan:

Kết luận: Slip on flange là giải pháp cost-effective (tiết kiệm chi phí) cực tốt cho các hệ thống dân dụng, xử lý nước thải hoặc khí nén áp thấp. Tuy nhiên, với các môi trường khắc nghiệt hoặc áp suất vượt Class 600, Weld Neck vẫn là "ông vua" không thể thay thế.

Khi Nào Nên Dùng Slip On Plate?

Bạn nên ưu tiên lựa chọn loại bích này trong các trường hợp sau:

• Hệ thống áp lực thấp đến trung bình: Các đường ống dẫn nước sinh hoạt, PCCC, hoặc khí lạnh.

• Dự án yêu cầu tối ưu ngân sách: Khi chi phí vật tư là bài toán sống còn và điều kiện vận hành không quá khắc nghiệt.

• Không gian lắp đặt hạn chế: Do không có cổ, slip on flange chiếm ít không gian dọc trục hơn so với bích cổ cao.

• Yêu cầu lắp đặt nhanh: Việc căn chỉnh mặt bích trượt dễ dàng hơn nhiều so với việc căn chỉnh mối hàn đối đầu chuẩn xác tuyệt đối.

Sai Lầm Thường Gặp & Hệ Quả

Dù dễ sử dụng, nhưng việc thiếu chuyên môn vẫn dẫn đến những hậu quả nghiêm trọng:

1. Dùng cho hệ áp lực quá cao: Cố tình dùng slip on cho hệ áp suất cao để tiết kiệm tiền sẽ dẫn đến việc đứt mối hàn góc hoặc nứt thân bích.

2. Hàn không đúng kỹ thuật: Chỉ hàn một mặt phía ngoài hoặc khoảng cách từ đầu ống đến mặt bích không đạt chuẩn khiến kết nối yếu.

3. Không kiểm tra tiêu chuẩn: Lắp mặt bích hệ JIS vào van hệ ANSI dẫn đến lệch lỗ bu lông, phải cắt bỏ làm lại.

Hệ quả tất yếu: Rò rỉ môi chất gây ô nhiễm, nứt mối hàn đe dọa an toàn lao động và tốn kém chi phí sửa chữa gấp nhiều lần giá trị mặt bích ban đầu.

Checklist Chọn Slip On Plate Chuẩn

Để đảm bảo mua đúng loại hàng chất lượng, hãy áp dụng bộ checklist sau:

•  Xác định áp lực & nhiệt độ: Hệ thống vận hành ở bao nhiêu bar? Nhiệt độ bao nhiêu độ C?

•  Chọn vật liệu: Có cần chống gỉ không (Inox) hay chỉ cần thép carbon sơn đen/mạ kẽm?

•  Xác định tiêu chuẩn: Công trình đang dùng tiêu chuẩn gì (ASME, DIN hay JIS)?

•  Kiểm tra kích thước: Đối chiếu OD của ống với ID của bích để đảm bảo trượt vừa.

•  Lựa chọn nhà cung cấp: Đơn vị có CO/CQ đầy đủ, bề mặt gia công láng mịn, không rỗ khí.

Cách Lắp Đặt Đúng Kỹ Thuật

1. Làm sạch: Vệ sinh đầu ống và bề mặt bích, loại bỏ gỉ sét, dầu mỡ.

2. Lắp đặt: Trượt bích vào ống. Khoảng cách từ đầu ống đến mặt bích nên bằng độ dày thành ống cộng thêm khoảng 3mm.

3. Hàn: Thực hiện hàn góc bên ngoài trước, sau đó hàn bên trong. Lưu ý không để mối hàn làm hỏng bề mặt làm kín (sealing face).

4. Siết bu lông: Đặt gioăng vào giữa, siết bu lông theo sơ đồ hình sao (đối xứng) để lực ép đều nhất.

5. Kiểm tra: Thực hiện leak test (thử áp) trước khi đưa vào vận hành chính thức.

FAQ - Những Câu Hỏi Thường Gặp

1. Slip on plate flange khác gì slip on flange (thông thường)?

Plate flange là dạng bản mã phẳng, đơn giản và rẻ nhất. Slip on flange tiêu chuẩn (Hubbed Slip-on) có thêm một phần cổ ngắn giúp chịu lực tốt hơn một chút.

2. Có nên dùng loại này cho hệ thống hơi nóng áp suất cao không?

Không khuyến nghị. Với hệ hơi nóng (steam) áp cao, bạn nên dùng Weld Neck Flange để đảm bảo an toàn tuyệt đối và độ bền mỏi cho mối hàn.

3. Slip on flange chịu áp tối đa bao nhiêu?

Tùy thuộc vào Class. Thông thường phổ biến ở Class 150 và 300. Mặc dù có Class 600 nhưng rất ít khi được sử dụng vì tính kinh tế không cao so với các loại khác.

4. Có thể thay thế Weld Neck Flange bằng Slip On không?

Chỉ có thể thay thế trong các ứng dụng áp thấp và không có rung động mạnh. Nếu yêu cầu kỹ thuật bắt buộc là Weld Neck, tuyệt đối không tự ý thay đổi.

5. Vật liệu nào phổ biến nhất tại thị trường Việt Nam?

Thép carbon (SS400, A105) và Inox 304 là hai loại được tồn kho nhiều nhất do tính ứng dụng cao.

Kết Luận

Slip on plate flange là một linh kiện không thể thiếu trong công nghiệp nhờ ưu điểm dễ lắp đặt và chi phí thấp. Tuy nhiên, sự tinh tế của người kỹ sư nằm ở việc biết khi nào nên "tiết kiệm" và khi nào phải ưu tiên "an toàn". Việc chọn đúng tiêu chuẩn, vật liệu và thi công chuẩn kỹ thuật sẽ giúp hệ thống của bạn vận hành bền bỉ qua nhiều thập kỷ Slip on plate flange.
