Hướng Dẫn Toàn Diện Về Van Góc DN20: Giải Pháp Tối Ưu Cho Hệ Thống Đường Óng

Trong quá trình thi công và vận hành, các kỹ sư thường xuyên đối mặt với tình huống hệ thống đường ống sở hữu không gian lắp đặt hạn chế hoặc đòi hỏi phải thay đổi hướng dòng chảy một cách linh hoạt. Tại thời điểm này, người dùng cần tìm kiếm một loại phụ kiện vừa đảm nhiệm tốt khả năng đóng mở dòng lưu chất, vừa thuận tiện trong việc bố trí không gian tuyến ống. Van góc nổi lên như một kích thước tiêu chuẩn, cực kỳ quen thuộc trong các hệ thống đường ống dân dụng lẫn công nghiệp quy mô nhỏ.

Tuy nhiên, kích thước DN20 không phải là yếu tố duy nhất quyết định sự thành công của một mối nối. Để thiết bị vận hành ổn định, người mua bắt buộc phải cân nhắc thêm hàng loạt các yếu tố kỹ thuật cốt lõi khác bao gồm: vật liệu chế tạo, kiểu kết nối, áp suất làm việc, nhiệt độ, môi chất dòng chảy và kiểu vận hành của van.

Van góc DN20 là loại van có đường dẫn dòng được bố trí theo dạng góc, thường khoảng 90°, với kích thước danh nghĩa DN20. Van được sử dụng để đóng, mở hoặc điều tiết dòng lưu chất trong hệ thống đường ống, đặc biệt hữu ích tại những vị trí cần thay đổi hướng tuyến hoặc tối ưu không gian lắp đặt.

Van góc DN20 là gì? DN20 tương đương bao nhiêu inch?

1. Khái niệm van góc

Van góc là dòng van cơ khí có thiết kế thân van uốn lượn theo hình góc vuông, trong đó cửa vào và cửa ra được bố trí vuông góc với nhau (thường là 90 độ). Điểm khác biệt cơ bản này giúp van góc thay đổi hướng đi của dòng chảy trực tiếp ngay trong thân van, tối ưu hóa không gian thay vì sử dụng thêm các phụ kiện cút góc rườm rà như dòng van dạng thẳng truyền thống.

2. DN20 nghĩa là gì?

Trong hệ thống kỹ thuật đường ống, DN là viết tắt của Diameter Nominal – đường kính danh nghĩa của thiết bị. Van góc biểu thị kích thước danh định tương ứng. Tuy nhiên, kỹ sư tuyệt đối không nên hiểu DN20 là đường kính thực tế luôn chính xác tuyệt đối 20 mm; con số thực tế sẽ có sai số nhỏ phụ thuộc vào tiêu chuẩn chế tạo và kiểu kết nối của nhà sản xuất.

3. Van góc DN20 có phải 3/4 inch không?

Trong phần lớn các hệ thống kỹ thuật thông dụng, quy cách DN20 thường được quy đổi tương đương gần đúng với kích thước 3/4 inch. Dù vậy, khi mua dòng van kết nối ren, việc chỉ dựa vào thông số quy đổi DN sang inch rất dễ dẫn đến nhầm lẫn. Người mua cần kiểm tra kỹ chuẩn ren thực tế của sản phẩm như ren BSP, ren NPT hoặc các tiêu chuẩn quốc tế khác để đảm bảo lắp đặt ăn khớp tuyệt đối.

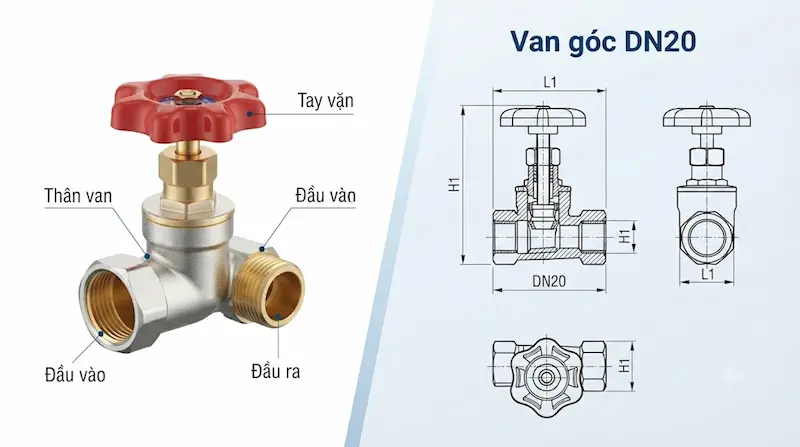

Cấu tạo và nguyên lý hoạt động của van góc

Cấu tạo cơ bản

• Thân van: Khung chịu lực chính bằng đồng, inox hoặc gang, thiết kế góc vuông đặc trưng.

• Cửa vào và cửa ra: Hai đầu kết nối dòng chảy vuông góc với nhau.

• Bộ phận đóng/mở: Đĩa van hoặc cửa van chịu trách nhiệm chặn/mở dòng lưu chất.

• Trục van (Ty van): Thanh kim loại truyền lực từ bộ điều khiển xuống đĩa van.

• Gioăng làm kín: Bộ phận cao su, PTFE hoặc Teflon giúp ngăn chặn tuyệt đối tình trạng rò rỉ.

• Tay quay / tay gạt / cơ cấu truyền động: Bộ phận tác động lực để vận hành van.

Nguyên lý hoạt động

Khi người vận hành tác động lực lên bộ phận điều khiển (vặn tay quay, gạt tay gạt hoặc cấp tín hiệu điện/khí nén), trục van sẽ chuyển động tịnh tiến. Đĩa van thay đổi vị trí nâng lên hoặc hạ xuống, làm thay đổi tiết diện dòng chảy qua góc uốn, từ đó thực hiện thao tác đóng, mở hoặc điều tiết lưu lượng lưu chất theo ý muốn.

Tại sao thiết kế dạng góc hữu ích?

Thiết kế dạng góc giúp hệ thống dễ dàng thay đổi hướng dòng chảy đột ngột mà vẫn giữ được độ gọn gàng cho không gian lắp đặt. Điều này giúp giảm đáng kể nhu cầu sử dụng thêm các phụ kiện đổi hướng rườm rà trong các cấu hình đường ống chật hẹp. Tuy nhiên, cần lưu ý rằng tổn thất áp suất qua van góc có thể khác biệt tùy thuộc vào thiết kế nội bộ của từng hãng sản xuất.

Các loại van góc phổ biến trên thị trường

1. Phân loại theo vật liệu

• Van góc inox: Khả năng chống ăn mòn cực tốt, độ bền cơ học cao, chuyên dùng trong hệ thống nước sạch cao cấp, thực phẩm hoặc hóa chất nhẹ.

• Van góc đồng: Dòng sản phẩm quốc dân trong hệ thống cấp nước dân dụng và công nghiệp nhẹ nhờ khả năng gia công sắc sảo, chống oxy hóa ổn định.

• Van góc gang: Kết cấu vững chắc, thường xuất hiện trong các hệ thống quy mô lớn hơn với tiêu chuẩn kỹ thuật đặc thù.

2. Phân loại theo cơ chế vận hành

Bao gồm các dòng, van góc tay quay truyền thống, cùng các dòng tự động hóa hiện đại như van góc điều khiển điện, điều khiển khí nén hoặc van điện từ chuyên dụng.

3. Phân loại theo kiểu kết nối

Được chia thành dòng van góc nối ren (phổ biến nhất cho quy mô nhỏ) và van góc mặt bích hoặc các kiểu kết nối đặc biệt theo yêu cầu kỹ thuật riêng của từng hệ thống nhà máy.

Thông số kỹ thuật van góc DN20 cần kiểm tra trước khi mua

Việc không nên chỉ hỏi suông người bán "van này có phải DN20 không?" là điều tối quan trọng. Thay vào đó, hãy luôn áp dụng công thức toàn diện: DN20 + môi chất + áp suất + nhiệt độ + kiểu kết nối + vật liệu để đảm bảo không xảy ra sai sót khi đưa vào vận hành.

So sánh van góc với van thẳng DN20

Van góc DN20 phù hợp nhất khi hình học đường ống, không gian lắp đặt hạn chế hoặc yêu cầu kỹ thuật bắt buộc phải thay đổi hướng dòng chảy, giúp tối ưu hóa tổng thể cấu trúc hệ thống.

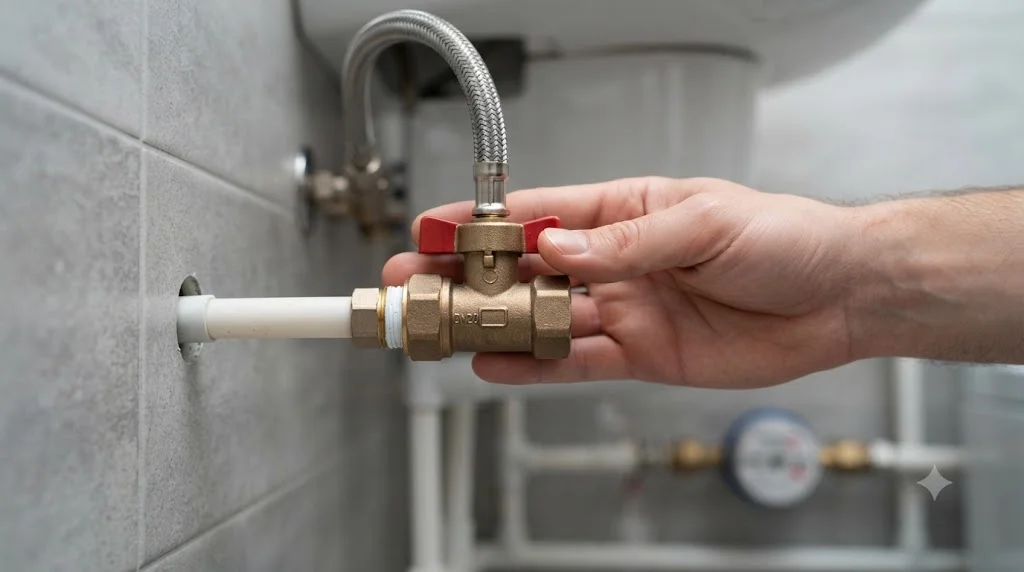

Van góc được sử dụng ở đâu?

• Hệ thống cấp nước dân dụng & công trình: Lắp đặt tại các điểm chuyển hướng đường ống nước sinh hoạt, trạm bơm quy mô nhỏ hoặc các nút giao thông đường ống chật hẹp.

• Hệ thống công nghiệp nhẹ: Ứng dụng trong các đường ống nước làm mát, hệ thống cấp khí nén áp lực trung bình tại nhà máy.

• Hệ thống thiết bị chuyên dụng: Kết nối trực tiếp với các cụm máy móc yêu cầu bố trí đường ống bẻ góc vuông để tiết kiệm tối đa diện tích mặt bằng.

Lưu ý rằng van góc không thể dùng tùy tiện cho mọi loại môi chất; việc ứng dụng bắt buộc phải tuân thủ nghiêm ngặt theo khuyến cáo về vật liệu thân van, gioăng làm kín và giới hạn nhiệt độ - áp suất từ nhà sản xuất.

Những sai lầm thường gặp khi chọn van góc

1. Chỉ nhìn vào thông số DN20: Bỏ qua các yếu tố quan trọng về áp lực và môi chất dẫn đến việc van nhanh hỏng.

2. Nghĩ rằng DN20 luôn mặc định bằng ren 3/4 inch: Dẫn đến việc mua sai chuẩn ren (BSP và NPT) không thể vặn khớp vào đường ống.

3. Không kiểm tra áp suất làm việc: Chọn van có mức chịu áp thấp hơn áp lực thực tế của hệ thống gây nguy cơ bục vỡ.

4. Chọn vật liệu chạy theo giá rẻ: Sử dụng van đồng hoặc vật liệu kém chất lượng cho môi trường hóa chất ăn mòn mạnh.

5. Bỏ qua giới hạn nhiệt độ: Nhiệt độ cao làm lão hóa gioăng làm kín, gây rò rỉ lưu chất sau thời gian ngắn vận hành.

6. Không kiểm tra kích thước lắp đặt: Gây khó khăn lớn khi tiến hành thay thế các dòng van cũ trong không gian hạn chế.

Van góc DN20 là gì?

Van góc là thiết bị cơ khí có đường dẫn dòng chảy uốn vuông góc khoảng 90 độ với kích thước danh nghĩa DN20, chuyên dùng để đóng mở hoặc điều tiết lưu chất tại các vị trí cần thay đổi hướng tuyến ống.

Van góc tương đương bao nhiêu inch?

Kích thước danh nghĩa DN20 thường được quy đổi tương đương gần đúng với kích thước 3/4 inch, tuy nhiên người mua cần kiểm tra kỹ chuẩn ren thực tế trên từng sản phẩm cụ thể.

Van góc có những loại vật liệu nào?

Sản phẩm được chế tạo từ nhiều loại vật liệu phổ biến như đồng thau, thép không gỉ (inox) hoặc gang đúc, tùy thuộc vào yêu cầu kỹ thuật và môi trường làm việc của hệ thống.

Van góc dùng cho nước được không?

Có, van góc hoàn toàn phù hợp để sử dụng cho hệ thống nước nếu model sản phẩm được thiết kế chuyên dụng và các thông số về vật liệu, áp suất, nhiệt độ đáp ứng đúng yêu cầu thực tế.

Cần lưu ý gì khi mua van góc?

Khi mua, bạn cần kiểm tra tối thiểu các thông số: kích thước DN20, chuẩn ren, vật liệu chế tạo, áp suất chịu tải, nhiệt độ vận hành, môi chất, kiểu vận hành và không gian kích thước lắp đặt thực tế.

Kết luận

Van góc DN20 thực sự là giải pháp cơ khí tối ưu cho các hệ thống đường ống đòi hỏi tính linh hoạt cao trong việc thay đổi hướng dòng chảy và tiết kiệm không gian lắp đặt. Tuy nhiên, kích thước DN20 chỉ là một trong số rất nhiều thông số kỹ thuật cần quan tâm. Việc lựa chọn chính xác bắt buộc phải dựa trên sự đồng bộ toàn diện giữa môi chất, áp suất, nhiệt độ, chất liệu van và kiểu kết nối. Tuyệt đối không nên chọn mua thiết bị chỉ dựa vào kích thước cảm tính hoặc giá thành rẻ để tránh rủi ro vận hành.
