One Way Check Valve: Cấu Tạo, Phân Loại Và Ứng Dụng Trong Hệ Thống Đường Ống

Trong hầu hết các hệ thống dẫn chất lỏng, khí nén và hơi nóng, hiện tượng dòng chảy ngược luôn là mối đe dọa nghiêm trọng. Sự tụt áp đột ngột hay ngắt máy bơm ngoài dự kiến có thể tạo ra các cú va đập thủy lực (búa nước) phá hủy đường ống, đứt gãy cánh quạt bơm và gây hư hỏng hàng loạt thiết bị đắt tiền. Sự xuất hiện của van một chiều chính là lớp bảo vệ cơ học tự động, giúp triệt tiêu hoàn toàn rủi ro đảo chiều dòng chảy, đảm bảo cho toàn bộ hạ tầng kỹ thuật vận hành an toàn và bền bỉ.

One Way Check Valve Là Gì?

One Way Check Valve (van một chiều) là loại van tự động cho phép lưu chất đi theo một chiều và tự động đóng khi dòng chảy đảo chiều nhằm bảo vệ máy bơm, đường ống và các thiết bị trong hệ thống.

Trên thị trường và trong các tài liệu kỹ thuật quốc tế, dòng van này còn được biết đến với nhiều tên gọi khác như Van một chiều, Non Return Valve (NRV), Check Valve hoặc Backflow Prevention Valve. Dù được gọi dưới tên nào, bản chất kỹ thuật của thiết bị vẫn là cơ cấu bảo vệ một chiều, vận hành độc lập dựa trên sự chênh lệch áp suất cơ học mà không cần sự can thiệp của con người.

Nguyên Lý Hoạt Động Của van một chiều

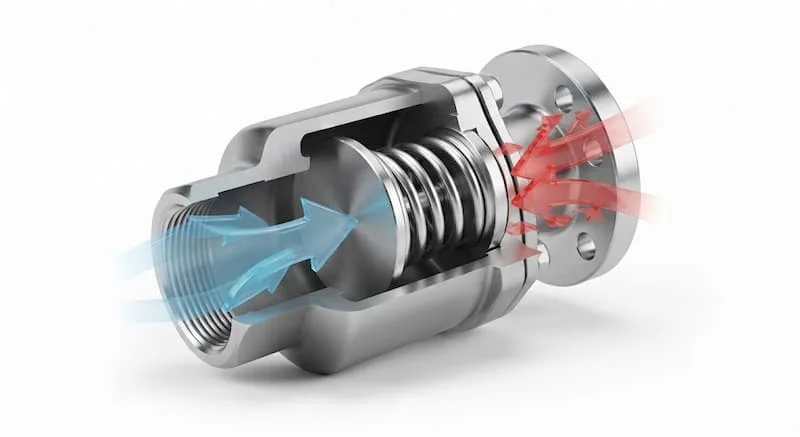

Cơ chế vận hành của dòng van này hoàn toàn dựa vào động lực học của dòng lưu chất, không cần nguồn điện hay bộ điều khiển bên ngoài:

• Khi áp lực dòng chảy đầu vào lớn hơn áp lực đầu ra (cộng với lực cản cơ học của đĩa van hoặc lò xo): Đĩa van bị đẩy khỏi vị trí đóng, cho phép lưu chất đi qua dễ dàng.

• Khi áp lực dòng chảy giảm xuống mức tối thiểu hoặc bắt đầu có xu hướng đảo chiều: Đĩa van sẽ ngay lập tức di chuyển về vị trí ban đầu, tự động bịt kín cửa van để ngăn dòng chảy ngược.

Sự di chuyển này phản ứng linh hoạt nhờ sự kết hợp giữa chênh lệch áp suất nội tại, lực nén cơ học của lò xo (đối với dòng van lò xo) hoặc trọng lực tự nhiên của đĩa van (đối với van lá lật).

Cấu Tạo van một chiều

Một sản phẩm van một chiều hoàn chỉnh được chế tạo từ 5 bộ phận cơ bản với các yêu cầu vật liệu nghiêm ngặt:

Thân van (Body)

Là cấu trúc bao bọc bên ngoài chịu áp lực chính. Vật liệu chế tạo đa dạng từ Gang, Gang dẻo (dùng cho nước sạch), Đồng (dân dụng), Inox 304, Inox 316 (chống ăn mòn hóa chất) đến nhựa PVC, CPVC (môi trường axit, kiềm).

Đĩa van (Disc / Valve Element)

Chi tiết trực tiếp chặn dòng lưu chất. Các dạng đĩa van phổ biến gồm Swing Disc (đĩa lật), Lift Disc (đĩa nâng), Ball (quả bi) và Dual Plate (hai cánh bướm).

Lò xo (Spring)

Bộ phận tạo lực ép hỗ trợ đóng nhanh, thường chế tạo từ inox chịu lực. Lò xo đóng vai trò cốt lõi trong các dòng Spring Check Valve và Silent Check Valve nhằm triệt tiêu búa nước.

Gioăng làm kín (Seat & Seal)

Giúp đảm bảo độ kín khít tuyệt đối giữa đĩa và thân van. Gioăng mềm thường dùng vật liệu PTFE, EPDM, NBR; trong khi các ứng dụng nhiệt độ cao sử dụng Seat kim loại (Metal Seat).

Nắp van (Bonnet)

Được kết nối với thân bằng ren hoặc bulong, cho phép tháo lắp dễ dàng để vệ sinh, kiểm tra và bảo trì linh kiện bên trong mà không phải tháo toàn bộ thân van khỏi đường ống.

Phân Loại van một chiều

Dựa vào cấu trúc đĩa van và nguyên lý đóng mở, sản phẩm được chia thành các dòng chuyên dụng:

Swing Check Valve (Van một chiều lá lật)

Sử dụng đĩa van gắn vào trục bản lề, tự do quay lật lên xuống theo dòng chảy. Dòng van này có ưu điểm tổn thất áp suất thấp, lưu lượng đi qua lớn nhưng hạn chế khi lắp ở đường ống đứng và dễ tạo búa nước khi đóng đột ngột trên tuyến ống áp lực cao.

Lift Check Valve (Van một chiều nâng)

Đĩa van di chuyển nâng lên hạ xuống theo trục thẳng đứng song song với hướng dòng chảy. Van có độ kín cao, chịu áp lực tốt nhưng tạo ra tổn thất áp suất khá lớn và đòi hỏi lắp đặt chính xác theo phương nằm ngang.

Spring Check Valve (Van một chiều lò xo)

Sử dụng lực nén lò xo để giữ đĩa van luôn ở trạng thái đóng khi không có áp lực. Ưu điểm nổi bật là lắp đặt linh hoạt theo mọi hướng (đứng, ngang, nghiêng) và phản ứng đóng cực nhanh.

Ball Check Valve (Van một chiều bi)

Sử dụng một quả bi bọc cao su hoặc inox di chuyển lên xuống trong khoang van để mở/chặn dòng chảy. Van rất ít bị kẹt do cặn bẩn, thường ứng dụng cho các môi trường lưu chất đặc hoặc nước thải.

Wafer Dual Plate Check Valve (Van một chiều cánh bướm)

Thiết kế gồm hai đĩa bán nguyệt khép mở dạng cánh bướm nhờ lò xo xoắn. Van có kiểu dáng Wafer cực kỳ mỏng nhẹ, tiết kiệm không gian lắp đặt và phù hợp cho các đường ống kích thước lớn.

Foot Valve (Van một chiều rọ hút)

Là sự kết hợp giữa van một chiều và lưới lọc rác, được lắp chìm ở đáy đường ống hút máy bơm nhằm giữ nước mồi và chặn rác vào buồng bơm.

Silent Check Valve (Van một chiều chống ồn)

Được trang bị cơ cấu lò xo nén dải rộng giúp đĩa van đóng trơn tru trước khi dòng chảy kịp đảo chiều, triệt tiêu tiếng ồn và hiện tượng va đập thủy lực.

Thông Số Kỹ Thuật van một chiều

Khi thiết kế và lựa chọn van cho hệ thống, kỹ sư cần nắm rõ các thông số kỹ thuật chuẩn hóa sau:

So Sánh Các Loại van một chiều

Việc chọn đúng cấu trúc van ảnh hưởng trực tiếp đến hiệu quả vận hành và ngân sách đầu tư:

Swing Check Valve vs Lift Check Valve

Swing Check Valve tối ưu về lưu lượng, tổn thất áp suất cực thấp, phù hợp cho đường ống lớn. Trong khi đó, Lift Check Valve vượt trội về độ kín tuyệt đối và khả năng chịu áp suất cao nhưng làm giảm áp lực dòng chảy nhiều hơn.

Spring Check Valve vs Ball Check Valve

Spring Check Valve lắp đặt đa hướng, chống búa nước xuất sắc nhưng dễ bị mắc kẹt nếu môi chất chứa nhiều tạp chất sợi. Ball Check Valve xử lý tuyệt vời chất lỏng chứa cặn bẩn, nước thải nhưng độ linh hoạt phương vị lắp đặt thấp hơn.

Wafer vs Flange (Mặt bích)

Dạng Wafer có thiết kế siêu mỏng, trọng lượng nhẹ, giá thành tốt, thi công nhanh trong không gian hẹp. Dạng Flange dày dặn, chịu lực va đập cơ học tốt hơn và dễ bảo trì độc lập trên tuyến ống công nghiệp lớn.

Seat Kim Loại vs Seat Mềm

Seat mềm (EPDM, PTFE) cho độ kín khứt 100%, chống rò rỉ khí nén tốt nhưng giới hạn nhiệt độ thấp. Seat kim loại chịu được nhiệt độ khốc liệt và môi trường mài mòn nhưng độ kín ở áp suất rất thấp không bằng seat mềm.

Tại Sao Xảy Ra Hiện Tượng Dòng Chảy Ngược?

Dòng chảy ngược (Backflow) trong mạng lưới đường ống sinh ra do nhiều yếu tố kỹ thuật nguy hiểm:

• Máy bơm dừng đột ngột: Do sự cố mất điện hoặc ngắt động cơ, lực đẩy biến mất trong khi cột áp trong ống vẫn còn nguyên, kéo dòng lưu chất dội ngược về bơm.

• Chênh lệch áp suất: Áp suất ở phía hạ nguồn vô tình dâng cao hơn áp suất khu vực thượng nguồn.

• Địa hình đường ống: Các tuyến ống lắp đặt thẳng đứng hoặc đi qua các địa hình dốc cao chịu tác động mạnh của trọng lực lưu chất.

• Đóng mở van quá nhanh: Thao tác ngắt van đột ngột phía đầu ra làm sóng áp suất bật ngược lại.

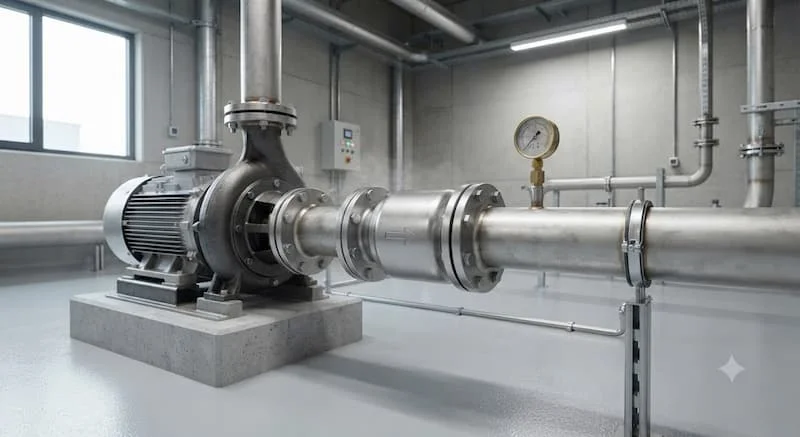

Lắp đặt van một chiều ngay phía sau máy bơm hoặc các đoạn chuyển hướng là giải pháp triệt tiêu hoàn toàn rủi ro đảo chiều, bảo vệ cánh bơm không bị quay ngược gây gãy trục và ngăn ngừa vỡ ống. [chèn link: van một chiều inox]

One Way Check Valve Được Sử Dụng Ở Đâu?

Sản phẩm có mặt ở hầu hết các hạ tầng kỹ thuật từ dân dụng đến công nghiệp nặng:

• Hệ thống cấp nước sạch đô thị và tòa nhà cao tầng.

• Hệ thống xử lý nước thải sinh hoạt và công nghiệp.

• Mạng lưới điều hòa không khí HVAC và hệ thống nước Chiller.

• Đường ống dẫn hơi nóng, lò hơi và thiết bị trao đổi nhiệt.

• Mạng lưới cung cấp khí nén trung tâm.

• Hệ thống dẫn dầu, nhiên liệu công nghiệp.

• Nhà máy sản xuất hóa chất, phân bón và chất tẩy rửa.

• Mạng lưới PCCC tự động của các công trình.

• Ngành chế biến thực phẩm, đồ uống và dược phẩm vi sinh.

Những Sai Lầm Khi Chọn Van Một Chiều

Trong thực tế vận hành, không ít hệ thống gặp sự cố do các lỗi lựa chọn van cơ bản:

Lựa chọn sai kích thước đường ống

Chọn van quá lớn làm tốc độ dòng chảy không đủ lực mở hoàn toàn đĩa van, gây hiện tượng rung lắc (chatter) làm mau hỏng van. Chọn van quá nhỏ sẽ gây thắt nút cổ chai, sụt áp nghiêm trọng.

Lắp ngược chiều dòng chảy

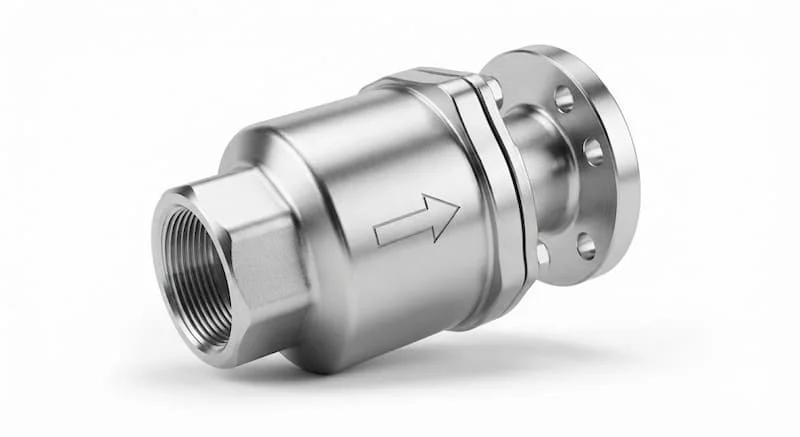

Mỗi van một chiều đều có mũi tên chỉ hướng dòng chảy đúc nổi trên thân. Lắp ngược mũi tên sẽ chặn hoàn toàn dòng lưu chất, gây quá tải ngắt bơm lập tức.

Chọn sai vật liệu so với môi chất

Dùng van gang hoặc đồng cho hóa chất ăn mòn hay axit sẽ khiến thân van bị phân hủy nhanh chóng.

Chọn sai áp suất làm việc

Sử dụng van có cấp áp suất PN10 cho hệ thống tăng áp PN16 dễ gây bục nắp van, rò rỉ lưu chất nguy hiểm.

Không thực hiện vệ sinh định kỳ

Bỏ qua việc xả cặn khiến tạp chất bám dày vào bề mặt seat làm van đóng không kín, gây rò rỉ ngược.

Cách Chọn van một chiều Phù Hợp

Hãy đối chiếu danh mục kiểm tra kỹ thuật sau trước khi đưa ra quyết định mua sắm:

• Xác định chính xác loại môi chất (Nước, Khí, Hơi, Dầu hay Hóa chất).

• Kiểm tra áp suất làm việc thực tế và áp suất đỉnh của hệ thống.

• Đánh giá nhiệt độ vận hành cao nhất và thấp nhất.

• Tính toán lưu lượng dòng chảy để chọn kích thước DN phù hợp.

• Lựa chọn vật liệu thân và seat van tương thích hóa học.

• Xác định kiểu kết nối (Lắp ren, Mặt bích DIN/BS/JIS hay Wafer).

• Xác định phương lắp đặt (Đường ống ngang, đứng hay nghiêng).

• Đánh giá tổng chi phí đầu tư và chi phí bảo trì vòng đời thiết bị.

Hướng Dẫn Lắp Đặt Van Một Chiều Đúng Kỹ Thuật

Quy trình thi công van tiêu chuẩn đòi hỏi tuân thủ các bước sau:

1. Quan sát kỹ ký hiệu mũi tên đúc trên thân van để xác định chính xác chiều dòng chảy.

2. Vệ sinh sạch sẽ mạt sắt, bụi bẩn và rác bên trong lòng đường ống trước khi gắn van.

3. Căn chỉnh đồng trục giữa mặt bích van và mặt bích đường ống.

4. Đặt gioăng làm kín đúng vị trí, xỏ bulong và siết đối ứng từng cặp lực đều tay.

5. Kiểm tra áp lực thử tĩnh của đường ống.

6. Quan sát tổng thể để đảm bảo không rò rỉ tại các điểm kết nối.

7. Cho máy bơm chạy thử và kiểm tra thao tác đóng/mở tự động của van.

Bảo Trì Và Kiểm Tra Định Kỳ

• Rà soát vết rò rỉ lưu chất tại phần nắp van và các mặt bích liên kết.

• Định kỳ tháo nắp van để làm sạch cặn bẩn, rong rêu bám trên đĩa và lòng van.

• Kiểm tra độ mòn cơ học của đĩa van và mặt vị trí tiếp xúc (seat).

• Kiểm tra độ đàn hồi của lò xo (đối với dòng van lò xo), thay thế nếu lò xo bị nhão hoặc gãy.

• Thay thế gioăng làm kín định kỳ để duy trì độ kín khít.

• Lập sổ theo dõi lịch trình bảo dưỡng định kỳ 6 - 12 tháng/lần.

Câu Hỏi Thường Gặp About van một chiều

One Way Check Valve là gì?

Là loại van cơ học vận hành tự động, chỉ cho phép chất lỏng hoặc khí đi theo một chiều duy nhất và tự động ngăn dòng chảy ngược.

One Way Check Valve có cần sử dụng điện không?

Hoàn toàn không. Van hoạt động hoàn toàn nhờ vào lực chênh lệch áp suất tự nhiên của dòng lưu chất.

Nên chọn van bằng đồng, gang hay inox?

Phụ thuộc vào môi trường sử dụng: Đồng dùng cho nước sinh hoạt dân dụng; Gang phù hợp hệ thống nước công nghiệp; Inox chuyên dùng cho hóa chất, thực phẩm, hơi nóng và nước sạch vi sinh.

Van một chiều có lắp đứng được không?

Có. Các dòng van lò xo (Spring Check Valve) hoặc van bi (Ball Check Valve) có thể lắp đứng trơn tru nếu hướng dòng chảy đi từ dưới lên trên.

Tuổi thọ của van một chiều kéo dài bao lâu?

Tuổi thọ trung bình từ 5 đến 20 năm, phụ thuộc lớn vào chất lượng vật liệu, điều kiện vận hành và tần suất bảo trì định kỳ.

Lựa Chọn van một chiều Phù Hợp Để Tăng Hiệu Quả Hệ Thống

One way check valve là mắt xích hạ tầng quan trọng giúp ngăn chặn hiệu quả dòng chảy ngược, bảo vệ hệ thống máy bơm, giảm thiểu tác hại của hiện tượng búa nước và kéo dài tuổi thọ thiết bị. Đăng ký đầu tư đúng chuẩn van ngay từ đầu sẽ giúp doanh nghiệp tối ưu hóa chi phí vận hành và giảm thiểu rủi ro dừng máy không đáng có.
